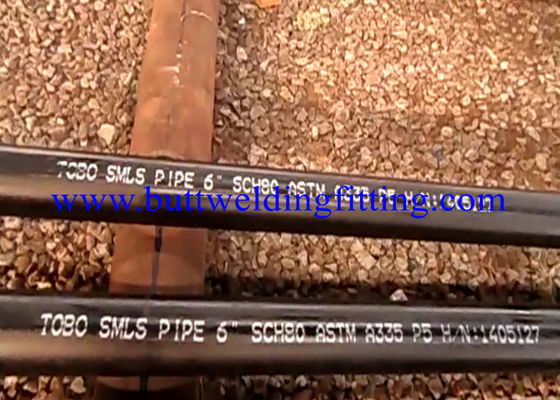

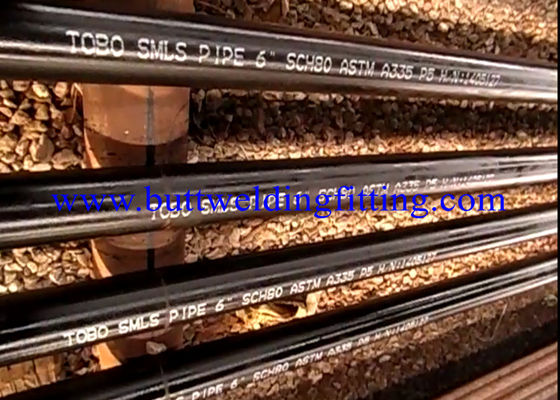

ท่อเหล็กไร้รอยต่อ, ASTM A335 P1, P5, P9, P11, P12, P22, P91 & T5, T9, T11, T22, T91

ท่อไร้รอยต่อ ASTM A335 โลหะผสมเหล็ก

โลหะผสมเหล็กมีองค์ประกอบจำนวนมากนอกเหนือจากคาร์บอนเช่นโครเมียม, ซิลิกอน, นิกเกิล, แมงกานีส, โมลิบดีนัม, ทังสเตน, วานาเดียมรวมถึงองค์ประกอบอื่น ๆ ที่ได้รับการยอมรับทั่วไปเช่นซัลเฟอร์แมงกานีสซิลิคอนและฟอสฟอรัส การเติมองค์ประกอบผสมเหล่านี้มักจะทำเพื่อเพิ่มความแข็งความแข็งแรงและทนต่อสารเคมีของผลิตภัณฑ์สุดท้าย

ASTM A335 GR P5 | GR P9 | GR P11 | GR P22 | GR P91

ท่อโลหะผสมเหล็กไร้ตะเข็บ (ได้รับการอนุมัติจาก IBR & NACE)

ท่อเหล็กไร้รอยต่อ (IBR) นำเสนอโดยเราทำจากเหล็กโลหะผสมและคุณสมบัติประสิทธิภาพการทำงานที่โดดเด่น สิ่งเหล่านี้ได้รับการพัฒนาสำหรับการใช้งานที่เกี่ยวข้องกับพลังงานที่เกี่ยวข้องกับการขุดเจาะน้ำมันและก๊าซ นอกจากนี้ท่อเหล็กโลหะผสมยังถูกใช้ในพื้นที่ในประเทศมืออาชีพหรืออุตสาหกรรม

ASTM A335 ท่อ | ASTM A335 GR P5 ท่อ | ASTM A335 GR P9 ท่อ | ASTM A335 GR P11 ท่อ | ASTM A335 GR P22 ท่อ | ASTM A335 GR P91 PIPES

ขนาดช่วง: 1/8 "- 26"
ตาราง: 20, 30, 40, มาตรฐาน (STD), Extra Heavy (XH), 80, 100, 120, 140, 160, XX, XXH

P5, P9, P11 และ P22

เกรด

ประเภทการอบร้อน

การทำให้อุณหภูมิเป็นปกติในช่วง F [C]

การหลอมกึ่งวิกฤต
หรือแบ่งเบา
ช่วงอุณหภูมิ F
[C]

P5 (b, c)

ฟูลหรือไอโซเทอร์มอล

ทำให้ปกติและอารมณ์

*****

1250 [675]

Anneal Subcritical (P5c เท่านั้น)

*****

1325 - 1375 [715 - 745]

P9

ฟูลหรือไอโซเทอร์มอล

ทำให้ปกติและอารมณ์

*****

1250 [675]

P11

ฟูลหรือไอโซเทอร์มอล

ทำให้ปกติและอารมณ์

*****

1200 [650]

P22

ฟูลหรือไอโซเทอร์มอล

ทำให้ปกติและอารมณ์

*****

1250 [675]

P91

ทำให้ปกติและอารมณ์

1900-1975 [1040 - 1080]

1350-1470 [730 - 800]

ดับและอารมณ์

1900-1975 [1040 - 1080]

1350-1470 [730 - 800]

เกรด

P-5

P-9

P-11

P-22

P-91

P-91 จะต้องรวมถึงต่อไปนี้:

ธาตุ

การกำหนด UNS

K41545

S50400

K11597

K21590

K91560

คาร์บอน

0.15 สูงสุด

0.15 สูงสุด

0.05 - 0.15

0.05 - 0.15

0.08 - 0.12

V ที่ 0.18 - 0.25

แมงกานีส

0.30 - 0.60

0.30 - 0.60

0.30 - 0.60

0.30 - 0.60

0.30 - 0.60

N ที่ 0.030 - 0.070

ฟอสฟอรัสสูงสุด

0.025

0.025

0.025

0.025

0.020

Ni ที่ 0.40 สูงสุด

ซัลเฟอร์สูงสุด

0.025

0.025

0.025

0.025

0.010

อัลที่ 0.02 สูงสุด

ซิลิคอน

0.50 สูงสุด

0.25 - 1.00

0.50 - 1.00

0.50 สูงสุด

0.20-0.50

Cb ที่ 0.06 - 0.10

โครเมียม

4.00 - 6.00

8.00 - 10.00 น

1.00 - 1.50

1.90 - 2.60

8.00 - 9.50

Ti ที่ 0.01 สูงสุด

โมลิบดีนัม

0.45 -0.65

0.90 - 1.10

0.44 - 0.65

0.87 - 1.13

0.85 - 1.05

Zr ที่ 0.01 สูงสุด

ไม่มีรอยต่อ

P-5

P-9

P-11

P-22

P-91

P91 จะต้องมีความแข็งไม่เกิน 250 HB / 265 HV [25HRC]

ความต้านแรงดึง, นาที, ปอนด์ต่อตารางนิ้ว

KSI

60

60

60

60

85

MPa

415

415

415

415

585

Yield Strength, min., psi

KSI

30

30

30

30

60

MPa

205

205

205

205

415

NPS [DN] ผู้ออกแบบ

ความอดทน% จากที่ระบุ

เกิน

ภายใต้

1/8 ถึง 2 1/2 [6 ถึง 65] รวมถึงอัตราส่วน t / D ทั้งหมด

20.0%

12.5%

สูงกว่า 2 1/2 [65], t / D <หรือ = 5%

22.5%

12.5%

สูงกว่า 2 1/2 [65], t / D> 5%

15.0%

12.5%

(t = ความหนาของผนังที่ระบุ D = เส้นผ่านศูนย์กลางภายนอกที่ระบุ)

คำนวณค่าการยืดตัวขั้นต่ำ

การยืดตัวใน 2 in. หรือ 50 mm, min%

ความหนาของผนัง

P5, P9, P11, P22

P91

ใน.

มิลลิเมตร

ตามยาว

ตามขวาง

ตามยาว

5/16 (0.312)

8

30

20

20

9/32 (0.281)

7.2

28

19

19

1/4 (0.250)

6.4

27

18

18

7/32 (0.219)

5.6

26

17

3/16 (0.188)

4.8

24

16

5/32 (0.156)

4

22

15

7/8 (0.125)

3.2

21

14

3/32 (0.094)

2.4

20

13

1/18 (0.062)

1.6

18

12

รูปแบบที่อนุญาตในเส้นผ่าศูนย์กลางภายนอก

เส้นผ่านศูนย์กลางภายนอก ณ จุดใด ๆ จะต้องไม่แตกต่างจากมาตรฐานที่ระบุไว้มากกว่า:

การทดสอบแรงดึงตามขวางหรือตามยาวและการทดสอบความแบน, การทดสอบความแข็งหรือการทดสอบการดัดงอ

สำหรับความร้อนของวัสดุที่ได้รับการบำบัดในเตาชนิดแบตช์ต้องทำการทดสอบที่ 5% ของท่อจากแต่ละล็อตที่ผ่านการบำบัด สำหรับล็อตขนาดเล็กจะต้องทำการทดสอบอย่างน้อยหนึ่งท่อ

สำหรับความร้อนของวัสดุที่ผ่านกระบวนการต่อเนื่องการทดสอบจะต้องทำในจำนวนเพียงพอของท่อที่จะคิดเป็น 5% ของล็อต แต่ในกรณีไม่น้อยกว่า 2 ท่อ

หมายเหตุสำหรับการทดสอบความแข็ง:

P91 จะต้องมีความแข็งไม่เกิน 250 HB / 265 HV [25HRC]

หมายเหตุสำหรับการทดสอบโค้ง:

สำหรับท่อที่มีเส้นผ่านศูนย์กลางมากกว่า NPS 25 และมีขนาดเส้นผ่านศูนย์กลางต่อความหนาของผนังเท่ากับ 7.0 หรือน้อยกว่าให้ทดสอบการดัดงอแทนการทดสอบแบบแบน

ท่ออื่น ๆ ที่มีเส้นผ่านศูนย์กลางเท่ากับหรือสูงกว่า NPS 10 อาจได้รับการทดสอบการโค้งงอแทนการทดสอบแบบแบนตามการอนุมัติของผู้ซื้อ

ชิ้นงานทดสอบการโค้งงอจะต้องงอที่อุณหภูมิห้องจนถึง 180 โดยไม่เกิดการแตกร้าวที่ด้านนอกของส่วนที่โค้งงอ

เส้นผ่านศูนย์กลางด้านในของโค้งงอจะเป็น 1 นิ้ว [25 มม.]

การทดสอบอุทกสถิต

ความยาวของท่อแต่ละอันจะต้องผ่านการทดสอบพลังน้ำ (Hydro) โดยสามารถเลือกทดสอบการผลิตแบบไม่ทำลายไฟฟ้าได้
