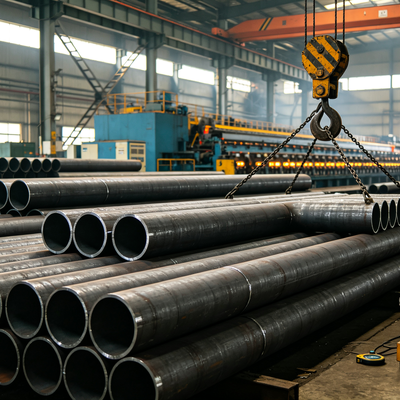

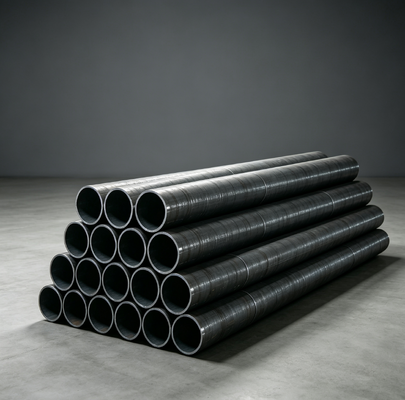

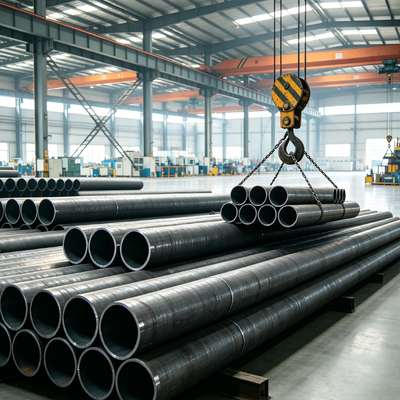

Q235B/20# ท่อเหล็กคาร์บอนไม่มีรอยต่อเทียบเท่ากับ ASTM A106 Gr.B Schedule 40
| สถานที่กำเนิด | เซี่ยงไฮ้ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | TOBO |
| ได้รับการรับรอง | ISO/TUV/SGS |
| หมายเลขรุ่น | API ท่อเหล็กคาร์บอน |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | แพ็คเกจการส่งแบบมาตรฐาน |
| เวลาการส่งมอบ | 15-30 วันทำงาน |
| เงื่อนไขการชำระเงิน | ที/ที, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต | 10 ตัน/เดือน |
รายละเอียดสินค้า
| ชื่อสินค้า | Q235B/20# ท่อเหล็กคาร์บอนไม่มีรอยต่อเทียบเท่ากับ ASTM A106 Gr.B Schedule 40 | ความยาว | 5.8 ม. ถึง 12 ม. (ปรับแต่งได้) |
|---|---|---|---|
| กรมอุทยานฯ | 10'' | ประเภทสินค้า | API 5L Tube |
| ประเภทสิ้นสุด | ปลายธรรมดา, ปลายเอียง, ปลายเกลียว | เกรดวัสดุ | API 5L Gr.x65 PSL1 |
| มารีอัล | A105 & A106 | เทคนิค | ERW หรือ HFW |
| รุ่นนัมเบอร์ | ASTM A335, P11, P12, P22, P5, P9, P91 | รูปร่างส่วน | กลม |
| กระบวนการผลิต | ไม่มีรอยต่อหรือรอย | การชำระเงิน | T / T หรืออื่น ๆ |
| ประเภท | WN SO BL | ไม่มีความหนา | 5 - 30 มม |
| สิ้นสุด | ธรรมดา เอียง เกลียว | พื้นผิวเสร็จสิ้น | ขัดเงา |
| เน้น | q235b ท่อเหล็กคาร์บอนที่ไม่มีรอย,ท่อเหล็กคาร์บอน 20# ASTM A106,ท่อเหล็กคาร์บอน API Schedule 40 |
||
รายละเอียดสินค้า
Q235B/20# ท่อเหล็กคาร์บอนไร้ตะเข็บเทียบเท่า ASTM A106 Gr.B Schedule 40
1.รายละเอียดผลิตภัณฑ์
ท่อเหล็กคาร์บอน API 5L เป็นท่อส่งเหล็กคาร์บอนและโลหะผสมต่ำแบบเชื่อมและไร้ตะเข็บ ซึ่งออกแบบ ผลิต และตรวจสอบตามข้อกำหนด API Specification 5L, Line Pipe สำหรับการส่งแรงดันสูงระยะไกลของน้ำมัน ก๊าซธรรมชาติ น้ำ และสื่อเคมีต่างๆ ข้อกำหนดนี้ออกครั้งแรกในปี 1924 และได้รับการปรับปรุงแก้ไขเกือบหนึ่งร้อยครั้ง ถือเป็นมาตรฐานทางเทคนิคที่น่าเชื่อถือที่สุดในอุตสาหกรรมท่อส่งทั่วโลก
เกรดเหล็กครอบคลุม Grade B, X42, X52, X60, X65, X70 และ X80 โดยตัวเลขที่ตามหลัง “X” หมายถึงกำลังครากขั้นต่ำในหน่วย ksi (เช่น X65 หมายถึงกำลังครากขั้นต่ำ 65,000 psi หรือประมาณ 448 MPa) กระบวนการผลิตรวมถึงแบบไร้ตะเข็บ (SMLS), การเชื่อมแบบจมใต้น้ำตามยาว (LSAW), การเชื่อมแบบจมใต้น้ำแบบเกลียว (SSAW), การเชื่อมด้วยความต้านทานไฟฟ้าความถี่สูง (ERW) และการเชื่อมด้วยฟิวชั่นไฟฟ้า (EFW) ระดับคุณภาพแบ่งออกเป็น PSL1 และ PSL2 โดย PSL2 กำหนดให้มีความคลาดเคลื่อนขององค์ประกอบทางเคมีที่เข้มงวดขึ้น ข้อกำหนดความเหนียวจากการกระแทก และการครอบคลุมการทดสอบแบบไม่ทำลาย ซึ่งออกแบบมาโดยเฉพาะสำหรับการใช้งานแรงดันสูง ก๊าซที่มีฤทธิ์กัดกร่อน อุณหภูมิต่ำ และนอกชายฝั่ง
ช่วงเส้นผ่านศูนย์กลางภายนอกที่จัดหาให้มีตั้งแต่ท่อขนาดเล็ก 10.3 มม. ไปจนถึงท่อขนาดใหญ่พิเศษ 2032 มม. ความหนาของผนังจะถูกจับคู่กับแรงดันออกแบบและสภาพการติดตั้งอย่างยืดหยุ่น และความยาวท่อเดี่ยวมีให้เลือกทั้งขนาดคงที่หรือขนาดสุ่ม ซึ่งรองรับความต้องการที่หลากหลายของโครงการวิศวกรรมต่างๆ ได้อย่างเต็มที่
2. การใช้งานผลิตภัณฑ์
ท่อเหล็กคาร์บอน API 5L ใช้ในอุตสาหกรรมน้ำมันและก๊าซทั้งหมด โดยมีการใช้งานเฉพาะดังนี้:
-
การผลิตต้นน้ำ: ท่อรวบรวมก๊าซแรงดันสูงจากหลุมผลิต, ท่อฉีดน้ำและโพลีเมอร์ในแหล่งน้ำมัน, และท่อส่งของไหลที่ผลิตได้หลายเฟส ซึ่งทนทานต่อสื่อที่มีฤทธิ์กัดกร่อนและแรงโหลดแบบวนซ้ำจากของไหลในหลุม
-
การส่งผ่านกลางน้ำ: ท่อส่งน้ำมัน/ก๊าซระยะไกลทั้งบนบกและใต้ทะเล, ท่อเชื่อมระหว่างจังหวัด, และท่อกระบวนการภายในสถานีอัดก๊าซและสถานีวัด
-
การแปรรูปปลายน้ำ: ท่อป้อนและท่อระบายสำหรับหน่วยกลั่นแบบบรรยากาศ/สุญญากาศ, การแตกตัวด้วยตัวเร่งปฏิกิริยา, และการแตกตัวด้วยไฮโดรเจนในโรงกลั่น; ท่อส่งสื่อกระบวนการในโรงงานเคมี; และท่อแยกสาขาที่คลังสินค้าผลิตภัณฑ์
-
เทศบาลและอุตสาหกรรม: เครือข่ายกระจายก๊าซแรงดันสูงในเมือง, โครงการผันน้ำขนาดใหญ่ระหว่างลุ่มน้ำ, ท่อเมนระบบทำความร้อนในเขต, และระบบน้ำหล่อเย็นหมุนเวียนของโรงไฟฟ้า
-
วิศวกรรมโครงสร้าง: ชิ้นส่วนรับน้ำหนัก เช่น แท่นขุดเจาะนอกชายฝั่ง, เสาเข็มสะพาน, โครงสร้างโรงงานเหล็กช่วงกว้าง, และฐานรากเครื่องจักรหนัก
3. ข้อดีของผลิตภัณฑ์
-
การจับคู่เกรดกับบริการที่แม่นยำ: Grade B และ X42 เหมาะสำหรับการส่งผ่านทั่วไปที่แรงดันต่ำและอุณหภูมิปกติ X52 ถึง X60 ให้ความสมดุลที่เหมาะสมที่สุดระหว่างความคุ้มค่าและประสิทธิภาพเชิงกล ทำให้เป็นตัวเลือกที่ต้องการสำหรับท่อแรงดันปานกลาง X65 และ X70 ผสมผสานความแข็งแรงสูงเข้ากับความเหนียวในการหยุดการแตกที่เหนือกว่า ซึ่งทำหน้าที่เป็นโครงสร้างมาตรฐานสำหรับท่อส่งระยะไกลแรงดันสูงขนาดใหญ่ X80 ขึ้นไป รองรับการลดความหนาของผนังด้วยความแข็งแรงที่สูงขึ้น นำเสนอโซลูชันที่เป็นไปได้สำหรับโครงการน้ำลึก อาร์กติก และปริมาณงานสูง ในขณะเดียวกันก็ช่วยลดต้นทุนการใช้วัสดุเหล็ก การขนส่ง และการติดตั้งได้อย่างมีประสิทธิภาพ
-
กระบวนการผลิตที่จับคู่ทางวิทยาศาสตร์: เส้นผ่านศูนย์กลางขนาดเล็กนิยมใช้กระบวนการไร้ตะเข็บหรือ ERW เพื่อความแม่นยำของมิติและการควบคุมต้นทุน ท่อส่งขนาดกลางถึงขนาดใหญ่ส่วนใหญ่ใช้ LSAW ซึ่งมีรอยเชื่อมตามยาวสั้น โอกาสเกิดข้อบกพร่องต่ำ และประสิทธิภาพการหยุดการแตกที่ดีเยี่ยม เส้นผ่านศูนย์กลางขนาดใหญ่พิเศษที่มีระดับแรงดันต่ำกว่าจะเลือกใช้ SSAW เพื่อให้ได้การส่งผ่านปริมาณมากด้วยต้นทุนการผลิตที่ต่ำลง แต่ละกระบวนการมีโปรโตคอลการทดสอบแบบไม่ทำลายที่สอดคล้องกันเพื่อให้มั่นใจในคุณภาพการเชื่อมที่เชื่อถือได้
-
การรับรองพิเศษสำหรับสภาพแวดล้อมที่รุนแรง: สำหรับแหล่งน้ำมันและก๊าซที่มีฤทธิ์กัดกร่อนซึ่งมีไฮโดรเจนซัลไฟด์ ท่อสามารถจัดหาให้ได้ตามมาตรฐาน NACE MR0175 โดยมีปริมาณกำมะถันและฟอสฟอรัสต่ำมาก (S≤0.002%, P≤0.015%) และการควบคุมความแข็งที่เข้มงวด (≤250 HV10) เสริมด้วยการทดสอบ HIC และ SSC ที่บังคับ เพื่อให้แน่ใจว่าจะไม่มีการแตกร้าวเนื่องจากความเค้นในสภาพแวดล้อมที่มี H₂S เปียก สำหรับภูมิภาคอาร์กติก การปรับปรุงโครงสร้างผลึกและการอบชุบด้วยความร้อนแบบควอนช์-เทมเปอร์ รับประกันประสิทธิภาพพลังงานจากการกระแทกที่เสถียรที่ -45°C
-
ความสามารถในการเชื่อมในสนามที่เหนือกว่า: เกรด PSL2 ควบคุมค่าเทียบเท่าคาร์บอน (CEV, X65≤0.42%) อย่างเข้มงวด ลดความต้องการอุณหภูมิพรีฮีท และความต้องการการอบชุบหลังการเชื่อม เข้ากันได้กับเทคนิคการเชื่อมต่างๆ รวมถึง SMAW, GMAW และ SAW ซึ่งช่วยลดระยะเวลาการก่อสร้างและต้นทุนการติดตั้งได้อย่างมาก
-
การตรวจสอบย้อนกลับตลอดกระบวนการ: ตั้งแต่การหล่อแบบต่อเนื่อง การรีด การขึ้นรูป และการเชื่อม ไปจนถึงการทดสอบแบบไม่ทำลาย ทุกขั้นตอนการผลิตที่สำคัญจะอยู่ภายใต้การตรวจสอบออนไลน์และการบันทึกพารามิเตอร์ เครื่องหมายที่ปลายท่อจะเชื่อมโยงกับใบรับรองการทดสอบจากโรงงานอิเล็กทรอนิกส์อย่างไม่ซ้ำกัน ทำให้สามารถตรวจสอบย้อนกลับไปยังชุดคอยล์ พารามิเตอร์การเชื่อม และผลการตรวจสอบสำหรับท่อแต่ละส่วนได้อย่างแม่นยำในช่วงเวลาปฏิบัติงาน โดยให้การสนับสนุนข้อมูลสำหรับการบำรุงรักษาทางวิศวกรรม
-
การป้องกันการกัดกร่อนระยะยาวและต้นทุนตลอดอายุการใช้งานที่ต่ำ: พื้นผิวท่อเข้ากันได้กับสารเคลือบป้องกันการกัดกร่อนภายนอกต่างๆ รวมถึง FBE, 3LPE และ 3LPP เมื่อใช้ร่วมกับการป้องกันด้วยแคโทด อายุการใช้งานในการฝังใต้ดินจะถึงไม่น้อยกว่า 50 ปี ซึ่งช่วยลดต้นทุนการบำรุงรักษาและการเปลี่ยนทดแทนในช่วงการดำเนินงานได้อย่างมาก
4.พารามิเตอร์ผลิตภัณฑ์หลัก
| พารามิเตอร์ | ข้อกำหนดทางเทคนิค |
| มาตรฐานที่ใช้บังคับ | API Spec 5L (ฉบับที่ 46); ISO 3183:2019; GB/T 9711-2023 |
| ระดับผลิตภัณฑ์ | PSL1 / PSL2 / PSL2+บริการที่มีฤทธิ์กัดกร่อน |
| เกรดเหล็ก | B, X42, X52, X56, X60, X65, X70, X80 (X90/X100 ตามข้อตกลง) |
| ช่วง OD | SMLS: 10.3~660 มม.; ERW: 21.3~610 มม.; LSAW: 406~1422 มม.; SSAW: 219~2032 มม. |
| ช่วงความหนาผนัง | มาตรฐาน 3.2~60 มม.; หนาพิเศษสูงสุด 100 มม. (ตามข้อตกลง) |
| ความยาวท่อเดี่ยว | คงที่: 6 ม./9 ม./12 ม./18 ม.; RLE; DRL |
| เคมี (PSL2 ทั่วไป) | C≤0.12%, Mn≤1.40%, P≤0.025%, S≤0.015%, CEV (X65)≤0.42% |
| กำลังคราก (Rt0.5) | X52≥360MPa; X60≥415MPa; X65≥450MPa; X70≥485MPa; X80≥555MPa |
| ความต้านทานแรงดึง (Rm) | X52≥460MPa; X60≥520MPa; X65≥535MPa; X70≥570MPa; X80≥625MPa |
| อัตราส่วนกำลังครากต่อแรงดึง (PSL2) | ≤0.93 |
| พลังงานจากการกระแทก (–20°C, แนวขวางเต็มขนาด) | X65: เฉลี่ย≥80J, เดี่ยว≥60J; X70: เฉลี่ย≥100J, เดี่ยว≥70J |
| ความแข็ง (บริการที่มีฤทธิ์กัดกร่อน) | ≤250 HV10 (หรือ ≤22 HRC) |
| ปลายท่อ | PE; BE (30°~35°, ขอบ 1.6±0.8 มม.); TE (เฉพาะ DN≤150) |
| การทดสอบแรงดันน้ำ | ตามสูตร API 5L, ค้างไว้ ≥10 วินาที, ไม่มีการรั่วซึมหรือการเสียรูปที่มองเห็นได้ |
| การทดสอบแบบไม่ทำลาย | ตัวท่อ: 100% UT หรือ PAUT; รอยเชื่อม: 100% RT หรือ UT; ปลายท่อ: MPI ตรวจสอบซ้ำ |
| การเคลือบภายนอก | ท่อเปล่า (ป้องกันสนิมชั่วคราว) / FBE / 3LPE / 3LPP (ตาม ISO 21809-1) |
| การเคลือบภายใน | สารเคลือบช่วยลดแรงเสียดทาน (ตาม API RP 5L2, เป็นทางเลือก) |
| เอกสารแนบ | ใบรับรองการทดสอบจากโรงงาน (EN 10204 3.1/3.2), รายงาน NDT, กราฟการอบชุบด้วยความร้อน, บันทึกการตรวจสอบมิติ |
คำถามที่พบบ่อย
1. คุณเป็นบริษัทการค้าหรือผู้ผลิต? เราเป็นผู้ผลิต คุณสามารถดูใบรับรองได้
2. ระยะเวลาในการจัดส่งของคุณนานเท่าใด? โดยทั่วไปคือ 5-10 วันหากสินค้ามีในสต็อก หรือ 15-20 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
3. คุณมีตัวอย่างให้หรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม? ใช่ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องชำระค่าขนส่ง
4. เงื่อนไขการชำระเงินของคุณคืออะไร? การชำระเงิน=1000 USD, ชำระล่วงหน้า 50% T/T, ยอดคงเหลือก่อนจัดส่ง
