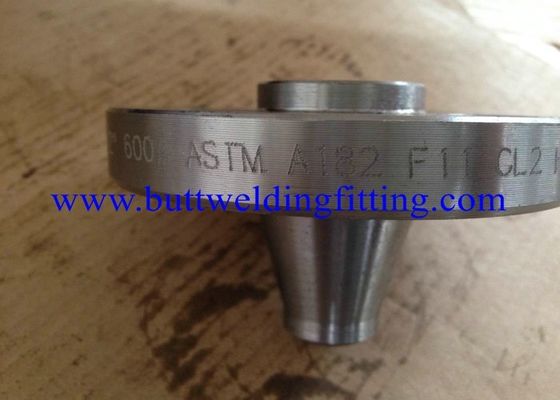

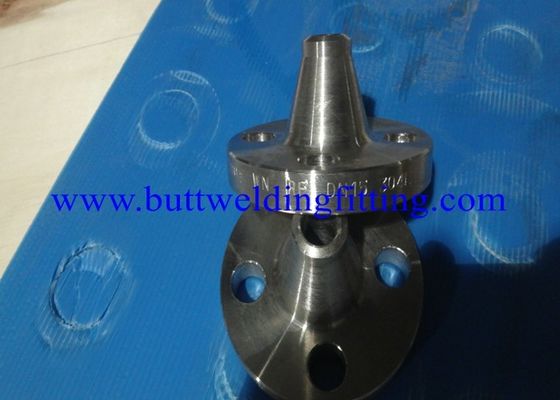

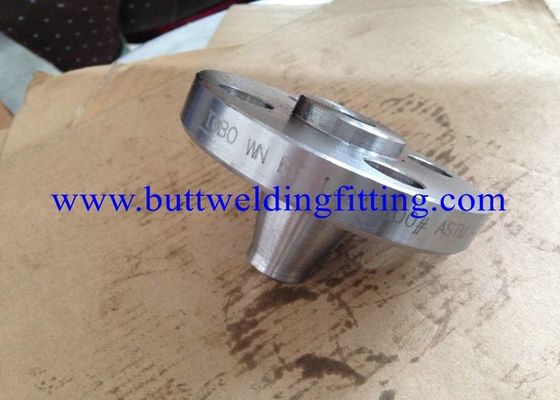

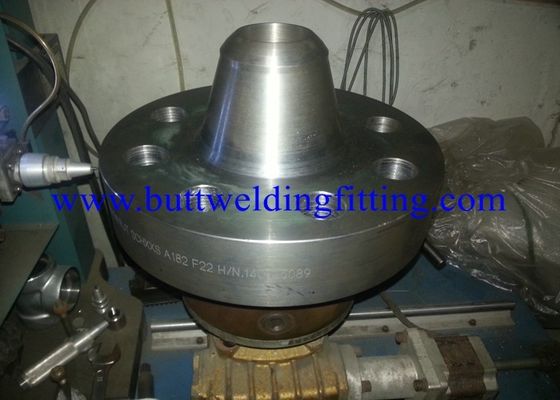

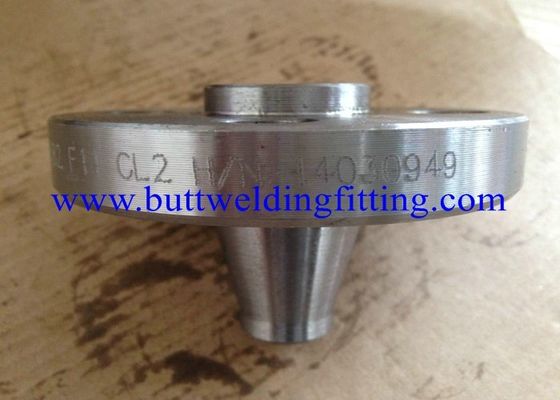

Custom Silver ASTM / ASME ฟอร์จเหล็กครีบครีบครีบเชื่อมคอยาว

หน้าแปลนคอเชื่อมยาว ASTM / ASME A/SA 182 ขนาด: 1/2" (DN15) - 100" (DN2500)

ข้อมูลจำเพาะ:
ขนาด:1/2" (DN15) - 100" (DN2500)
ชื่อแบรนด์: TOBO
ระดับ:ชั้น 150, ชั้น 300, ชั้น 400, ชั้น 600, ชั้น 900, ชั้น 1500 เป็นต้น
เชี่ยวชาญ:ตามภาพวาด

มาตรฐาน:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
ดิน:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
บี:
BS4504, BS4504, BS1560, BS10, ฯลฯ

Integral Flange ซึ่งเรียกอีกอย่างว่าหน้าแปลนคอเชื่อมแบบยาว (LWN flange) ใช้สำหรับสถานการณ์ที่มีแรงดันสูง มีการใช้หน้าแปลนคอเชื่อมฮับแบบบูรณาการ และสำหรับกรณีที่มีแรงดันสูงมาก ขอแนะนำให้ใช้หน้าแปลนคอเชื่อมแบบยาวในกรณีนี้ รอยเชื่อมอยู่ห่างจากวงแหวนเพื่อหลีกเลี่ยงความเค้นดัดและความเค้นจากการเชื่อมรวมกัน
Long Weld Neck Flange คล้ายกับ Welding Neck Flange ที่มีคอ/เจาะขนาดใหญ่ที่ใช้เชื่อมกับท่อหรือข้อต่ออื่นๆ
Long Weld Neck Flange เป็นหน้าแปลนวัตถุประสงค์พิเศษไม่เหมือนคอเชื่อมมาตรฐาน ผลิตด้วยคอขนาดใหญ่จากการตีขึ้นรูป หรือสามารถกลึงจากเหล็กเส้นกลมได้โดยตรง

Integralครีบ(ครีบเชื่อมคอยาว)วัสดุ:
สเตนเลสสตีล Integral Flanges (Long Weld Neck Flanges) : ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

เหล็กกล้าคาร์บอน Integral Flanges (Long Weld Neck Flanges) : ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70

เหล็กกล้าล้อแม็ก Integral Flanges (Long Weld Neck Flanges) : ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91

Duplex Steel Integral Flanges (Long Weld Neck Flanges) : ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Super Duplex Integral Flanges (Long Weld Neck Flanges) : ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61

โลหะผสมนิกเกิล Integral Flanges (Long Weld Neck Flanges) :Nickel 200 (UNS No. N02200), Nickel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 ( UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276 ), ล้อแม็ก 20 (UNS No. N08020), ไททาเนียม (เกรด I & II)

Copper Alloy Integral Flanges (Long Weld Neck Flanges) : UNS No. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS No. C 70600 (Cu -Ni- 90/10), C 71500 (Cu- นิ-70/30)

เหล็กกล้าคาร์บอนที่มีอุณหภูมิต่ำ Integral Flanges (Long Weld Neck Flanges) : ASTM A350, LF2, LF3

การใช้งานของ Integral Flanges (Long Weld Neck Flanges)
Integral Flanges (Long Weld Neck Flanges) ใช้ในกระบวนการผลิตทางเคมีและปิโตรเคมี
Integral Flanges (Long Weld Neck Flanges) ใช้ในอุปกรณ์อิเล็กทรอนิกส์
Integral Flanges (Long Weld Neck Flanges) ใช้ในอุปกรณ์แปรรูปเพื่อรักษาความบริสุทธิ์ของผลิตภัณฑ์ในการจัดการอาหาร เส้นใยสังเคราะห์
Integral Flanges (Long Weld Neck Flanges) ใช้ในวิศวกรรมทางทะเลและนอกชายฝั่ง

ขนาดของครีบ Integral (ครีบเชื่อมคอยาว)

ANSI คลาส 300, ASME B16.5
