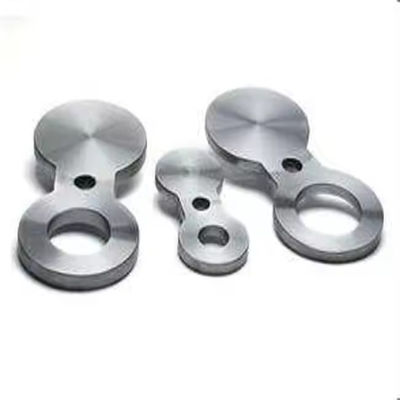

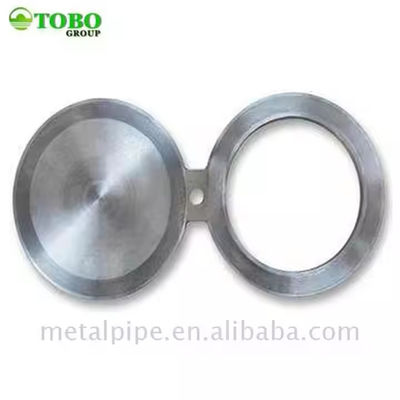

RTJ หน้าแปลนเหล็กฟอร์จ ปะเก็นวงแหวนแปดเหลี่ยม สำหรับท่อแรงดันสูง

หน้าแปลนเหล็กฟอร์จ RTJ พร้อมซีลปะเก็นแหวนแปดเหลี่ยม

หน้าแปลนเหล็กฟอร์จแบบ Ring Type Joint (RTJ) ถูกออกแบบมาสำหรับสภาพแวดล้อมท่อส่งแรงดันสูงที่ต้องการการซีลที่เชื่อถือได้และป้องกันการรั่วไหล หน้าแปลน RTJ ของเรามีร่องแหวนแปดเหลี่ยมที่ผ่านการตัดเฉือนอย่างแม่นยำ ซึ่งรองรับปะเก็นแหวนแปดเหลี่ยมมาตรฐานที่สอดคล้องกับข้อกำหนด ASME B16.20 เมื่อขันสลักหน้าแปลนให้แน่น ปะเก็นจะถูกบีบอัดเข้าไปในร่อง ทำให้เกิดการซีลแบบโลหะต่อโลหะที่สามารถทนต่อแรงดันและอุณหภูมิที่สูงมากได้ ทำให้หน้าแปลน RTJ เป็นตัวเลือกที่ต้องการสำหรับงานขนส่งน้ำมันและก๊าซ การแปรรูปปิโตรเคมี แท่นขุดเจาะนอกชายฝั่ง และโรงกลั่น

หน้าแปลน RTJ แต่ละชิ้นผลิตจากเหล็กแท่งฟอร์จคุณภาพสูงผ่านกระบวนการฟอร์จร้อนที่ควบคุม จากนั้นจึงผ่านการอบคืนตัวและอบคืนสภาพ กระบวนการฟอร์จช่วยจัดเรียงโครงสร้างเกรน ทำให้ได้คุณสมบัติทางกลที่เหนือกว่า รวมถึงความแข็งแรงต่อแรงดึงที่เพิ่มขึ้น ความต้านทานแรงกระแทกที่ดีขึ้น และอายุการใช้งานเมื่อเกิดความล้าที่ยาวนานกว่าเมื่อเทียบกับวัสดุหล่อ หลังจากฟอร์จ หน้าแปลนจะผ่านการตัดเฉือนด้วยเครื่อง CNC เพื่อให้ได้ค่าความคลาดเคลื่อนของมิติที่แม่นยำสำหรับทั้งหน้าแปลนและรูปทรงของร่องแหวน

ประโยชน์หลักของเทคโนโลยีการซีลหน้าแปลน RTJ

• การซีลแบบโลหะต่อโลหะ: สร้างการซีลแบบเสริมแรงตัวเองที่แน่นขึ้นเมื่อแรงดันภายในเพิ่มขึ้น ทำให้ RTJ เหมาะสำหรับงานแรงดันสูงและอุณหภูมิสูง
• การป้องกันการรั่วไหลที่เหนือกว่า: การออกแบบแหวนแปดเหลี่ยมให้พื้นผิวซีลสองด้านที่ป้องกันการรั่วไหลแม้ภายใต้การเปลี่ยนแปลงอุณหภูมิและความผันผวนของแรงดัน
• อายุการใช้งานยาวนาน: การเสื่อมสภาพของปะเก็นน้อยที่สุดเมื่อเทียบกับปะเก็นที่ไม่ใช่โลหะ ช่วยลดความถี่ในการบำรุงรักษาและต้นทุนตลอดอายุการใช้งาน
• ช่วงการใช้งานกว้าง: เหมาะสำหรับระดับแรงดัน Class 150 ถึง Class 2500 และอุณหภูมิจากอุณหภูมิต่ำมากถึง 600°C ขึ้นอยู่กับวัสดุ
• ความเข้ากันได้กับมาตรฐาน: ร่องแหวนสอดคล้องกับ ASME B16.20 เพื่อความเข้ากันได้แบบไร้รอยต่อกับปะเก็นแหวนแปดเหลี่ยมและวงรีจากผู้จำหน่ายที่ได้รับการรับรองใดๆ

อุตสาหกรรมหลักที่ใช้งาน

• การขนส่งน้ำมันและก๊าซ: หน้าแปลนท่อส่งสำหรับน้ำมันดิบ ก๊าซธรรมชาติ และผลิตภัณฑ์กลั่นที่ต้องการประสิทธิภาพการไม่รั่วไหล
• การแปรรูปปิโตรเคมี: การเชื่อมต่อเครื่องปฏิกรณ์ หน้าแปลนแลกเปลี่ยนความร้อน และท่อไอน้ำแรงดันสูงที่การชำรุดของปะเก็นเป็นสิ่งที่ยอมรับไม่ได้
• แท่นขุดเจาะนอกชายฝั่ง: ระบบท่อบนดาดฟ้าและใต้ทะเลที่สัมผัสกับสภาพแวดล้อมทางทะเลที่รุนแรงและแรงดันการทำงานสูง
• การผลิตไฟฟ้า: ท่อไอน้ำร้อนยิ่งยวด ระบบน้ำป้อนหม้อไอน้ำ และการเชื่อมต่อกังหันในโรงไฟฟ้าพลังงานความร้อนและพลังงานนิวเคลียร์
• โรงงานเคมี: ท่อกรด ระบบถ่ายโอนตัวทำละลาย และการจัดการสารกัดกร่อนที่ทั้งความเข้ากันได้ของวัสดุและความสมบูรณ์ของการซีลมีความสำคัญ

คำถามที่พบบ่อย

ถาม: ความแตกต่างระหว่างปะเก็นแหวนแปดเหลี่ยมและวงรีสำหรับหน้าแปลน RTJ คืออะไร?

ตอบ: ปะเก็นแหวนแปดเหลี่ยมให้ประสิทธิภาพการซีลที่เหนือกว่าเมื่อเทียบกับแหวนวงรี เนื่องจากสัมผัสกับร่องบนพื้นผิวเอียงสองด้าน แทนที่จะเป็นพื้นผิวโค้งด้านเดียว การออกแบบแบบสัมผัสสองชั้นนี้ให้ความต้านทานการสั่นสะเทือนและการเปลี่ยนแปลงอุณหภูมิได้ดีกว่า แหวนแปดเหลี่ยมเป็นมาตรฐานอุตสาหกรรมสำหรับการติดตั้งใหม่และการใช้งาน Class 900 ขึ้นไป ในขณะที่แหวนวงรีบางครั้งใช้สำหรับการติดตั้งทดแทนบนหน้าแปลนเก่าที่เดิมตัดเฉือนสำหรับปะเก็นวงรี

ถาม: ฉันควรเลือกวัสดุใดสำหรับปะเก็นแหวน RTJ ของฉัน?

ตอบ: การเลือกวัสดุปะเก็นขึ้นอยู่กับของไหลในกระบวนการ อุณหภูมิการทำงาน และแรงดัน เหล็กอ่อน (เกรด D) เป็นตัวเลือกที่พบมากที่สุดและประหยัดที่สุดสำหรับบริการไฮโดรคาร์บอนมาตรฐานที่อุณหภูมิสูงถึง 450°C สำหรับสภาพแวดล้อมที่มีการกัดกร่อน แนะนำให้ใช้แหวนสแตนเลส 304 หรือ 316 ในบริการที่มีก๊าซซัลไฟด์ (H2S) ให้เลือกปะเก็นที่สอดคล้องกับ NACE MR0175/ISO 15156 เรามีใบรับรองการทดสอบวัสดุและแนะนำให้ความแข็งของปะเก็นต่ำกว่าความแข็งของร่องหน้าแปลนเพื่อป้องกันหน้าแปลน

ถาม: ฉันจะมั่นใจได้อย่างไรว่าการประกอบหน้าแปลน RTJ และแรงบิดสลักถูกต้อง?

ตอบ: การประกอบที่ถูกต้องมีขั้นตอนดังนี้: (1) ทำความสะอาดร่องแหวนให้ทั่วถึงและตรวจสอบความเสียหาย; (2) ตรวจสอบวัสดุและขนาดของปะเก็นให้ตรงกับข้อกำหนด; (3) ทาน้ำมันหล่อลื่นเล็กน้อยที่เกลียวสลักและพื้นผิวรองรับน็อต; (4) ติดตั้งปะเก็นให้อยู่ตรงกลางร่อง; (5) ขันสลักตามลำดับแบบไขว้เป็นสามรอบ: 30%, 60%, และ 100% ของแรงบิดเป้าหมาย; (6) ตรวจสอบระยะห่างระหว่างหน้าแปลนให้สม่ำเสมอโดยใช้ฟิลเลอร์เกจ เรามีแผนภูมิแรงบิดสลักและคู่มือการติดตั้งโดยละเอียดพร้อมกับทุกคำสั่งซื้อ
