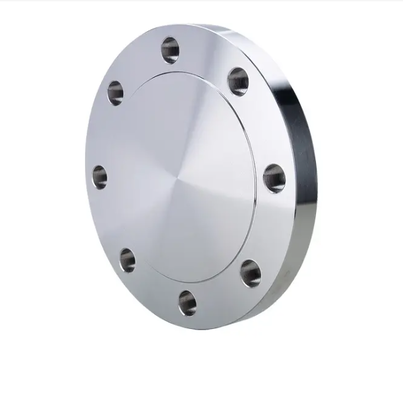

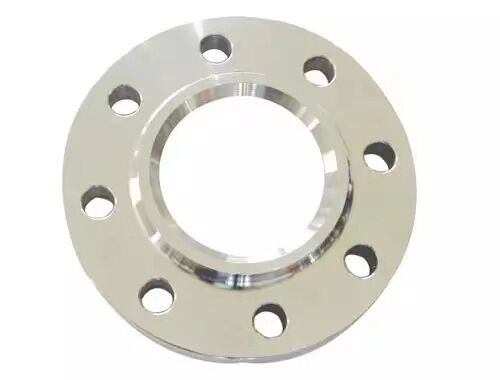

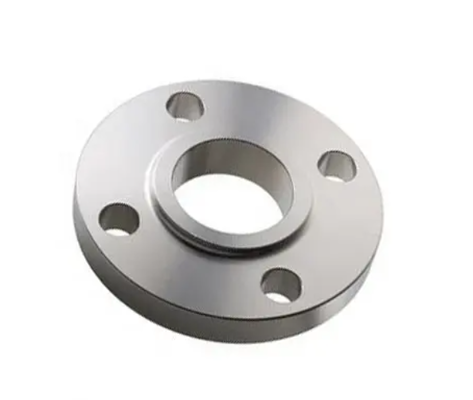

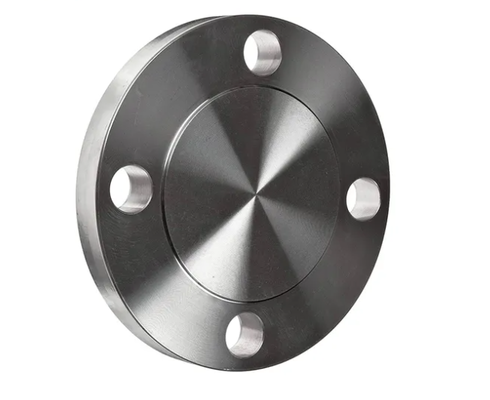

แบบ CAD หน้าแปลนเหล็กฟอร์จ โมเดล 3 มิติ พร้อมคู่มือการติดตั้งแรงบิดโบลต์

แฟลนจ์เหล็กโกง พร้อมแพคเกจเอกสารทางเทคนิคครบถ้วน

เราเข้าใจว่า วิศวกรจัดซื้อและผู้จัดการโครงการอาชีพ ต้องการมากกว่าแค่สินค้าพวกเขาต้องการเอกสารทางเทคนิคที่ครบถ้วน เพื่อให้แน่ใจว่าการบูรณาการในระบบท่อของพวกเขาทุกแผ่นเหล็กโกหกจากสายการผลิตของเรา มีเอกสารเทคนิคครบครันรวมถึงการออกแบบ CAD ขนาดแผนการคํานวณทอมปอร์ตของบอลท์, ใบรับรองการทดสอบวัสดุ (MTC) และรายงานการทดสอบที่ไม่ทําลาย (NDT) แนวทางการจัดทําเอกสารครั้งแรกนี้ลดเวลาการตรวจสอบวิศวกรรมและให้ความติดตามได้อย่างเต็มที่สําหรับการตรวจสอบการประกันคุณภาพ.

การสนับสนุนเอกสารทางเทคนิคของเราครอบคลุมวงจรชีวิตของผลิตภัณฑ์ทั้งหมด ตั้งแต่รายละเอียดการออกแบบผ่านการติดตั้งและการใช้งานเราให้การออกแบบขนาดเบื้องต้นเพื่อยืนยันขนาด flange, รูปแบบวงกลมพวงมาลัย, และชนิดการเผชิญหน้า. เมื่อได้รับการยืนยันการสั่งซื้อ, เราส่งมอบการรับรองเป็นการสร้างการวาด CAD สะท้อนคุณชนิดของวัสดุเฉพาะ, ประเภทความดัน, และความต้องการเผชิญหน้า.รูปแบบ 3D STEP ทําให้ทีมงานวิศวกรรมของคุณสามารถบูรณาการ flange ของเราโดยตรงในท่อของคุณหลังจากการจัดส่ง, การนําหมุนหมุน bolt รับประกันการบดซัคเกตที่เหมาะสมและกําจัดความเสี่ยงของ under-torquing หรือ over-torquing ระหว่างการประกอบสนาม

ทําไมเอกสารทางเทคนิคจึงสําคัญในการจัดซื้อ flange

• กําจัดความผิดพลาดด้านมิติ:การวาดภาพ CAD ที่มีกว้างวงกลมของบอลท์ที่แม่นยํา กว้างวงกลมภายนอกของฟลานจ์ ความสูงของหน้าที่ยกขึ้น และขนาดของฮับป้องกันการเชื่อมที่ไม่ตรงกันและการปรับเปลี่ยนสนามที่แพง
• เร่งวิจัยวิศวกรรม:รูปแบบ 3 มิติที่ผ่านการตรวจสอบล่วงหน้า ลดเวลาที่ทีมงานออกแบบใช้ในการสร้างชิ้นส่วนของผู้จําหน่ายใหม่ โดยตรงลดเวลาดําเนินงานของโครงการ
• รับประกันการติดตั้งอย่างถูกต้องแผนการลูกหมุนของบอลท์ระบุค่าลูกหมุนที่หล่อลื่นและไม่หล่อลื่นสําหรับทุกขนาดของบอลท์และประเภทของกระปุกป้องกันทั้งการรั่วไหลจากการหล่อลื่นที่ไม่สมบูรณ์แบบและการบดกระปุกจากการหล่อลื่นที่มากเกินไป
• สนับสนุนการปฏิบัติตามกฎหมายการรับรองแบบเต็ม EN 10204 3.2 พร้อมการตรวจสอบจากฝ่ายที่สาม ตอบสนอง PED 2014/68/EU, ASME B313และแนวทางการใช้อุปกรณ์ความดันระหว่างประเทศอื่น ๆ
• สามารถติดตามรอบชีวิตได้:แต่ละแผ่นมีร่องรอยด้วยเลขความร้อนที่เป็นเอกลักษณ์ที่สามารถติดตามไปยัง MTC แสดงรายงานการประกอบทางเคมี, คุณสมบัติทางกลและการรักษาความร้อน
• ลดความเสี่ยงของโครงการเอกสารครบถ้วนกําจัดความเสี่ยงของการติดตั้ง flanges ไม่สอดคล้องซึ่งอาจนําไปสู่ความล้มเหลวภัยพิบัติ, การลงโทษตามกฎหมาย, หรือการล่าช้าโครงการ

คํา ถาม ที่ ถาม บ่อย

Q: คุณให้รูปแบบไฟล์ CAD อะไร และผมสามารถขอการดูภาพวาดตามสั่งได้หรือไม่?

ตอบ: เราให้ภาพวาดขนาด PDF เป็นมาตรฐาน โดยมีรูปแบบ DWG และ DXF สามารถใช้ได้ตามคําขอ แต่ละภาพวาดประกอบด้วยภาพด้านหน้า, ภาพส่วนด้านข้าง, รายละเอียดวงกลมบอลท์, และรายละเอียดด้านหน้าวิวตามสั่ง เช่น รายละเอียดโปรไฟล์ฮับ, โซนความอดทนการเจาะ และรายละเอียดการเตรียมการปั่น bevel สามารถเพิ่มขึ้นตามคําขอโดยไม่ต้องคิดค่าใช้จ่ายเพิ่มเติมปัจจัยปกติสําหรับการออกแบบที่กําหนดเองคือ 1-2 วันทําการหลังจากการยืนยันการสั่งซื้อ.

คําถาม: ผมใช้แผนภูมิลูกหมุนของบอลท์ในการติดตั้งในสนามอย่างไร?

ตอบ: ตารางแรงหมุนของบอลท์ของเราถูกจัดโดยขนาด flange, ประเภทความดัน, และประเภทของ gasket สําหรับการผสมส่วนละหนึ่ง มันให้ขนาดและปริมาณของบอลท์ที่แนะนํา, เกรดวัสดุของบอลท์,ค่ามอร์คการหล่อลื่น (ใช้น้ํามันโมลิบดีนัมดีซัลฟิด), และมาร์คที่ไม่ได้เลื่อน แผนภูมิยังมีลักษณะการเข้มข้นที่แนะนํา: การเข้มข้นแบบข้ามสามการผ่านที่ 30%, 60% และ 100% ของมาร์คเป้าหมายแนะนําการตรวจสอบผ่านสุดท้ายตามทิศทางนาฬิกาเพื่อตรวจสอบการบรรทุกแบบเดียวกันเรายังให้คําแนะนําเกี่ยวกับความเข้มข้นทางไฮดรอลิก สําหรับขนาดที่มากกว่า 24 นิ้ว ที่กุญแจทอร์คแบบดั้งเดิมกลายเป็นไม่เป็นจริง

Q: คุณให้ EN 10204 3.2 การรับรองกับการตรวจสอบของบุคคลที่สามหรือไม่

ตอบ: ใช่ การรับรอง EN 10204 ประเภท 3.2 กับการตรวจสอบโดยฝ่ายที่สามโดย TUV, SGS, Bureau Veritas, หรือ Lloyd's Register มีให้ได้ตามคําขอ,การตรวจสอบการวิเคราะห์เคมี การตรวจสอบ NDT และการตรวจสอบมิติใบรับรอง 2 ให้ความมั่นใจที่อิสระสูงสุด และมักต้องใช้สําหรับอุปกรณ์ความดันตาม PED 2014/68/EU ประเภท III และ IVโปรดระบุความต้องการการตรวจสอบของบุคคลบริษัทที่สามของคุณในเวลาสั่งซื้อเพื่ออนุญาตการกําหนดเวลา
