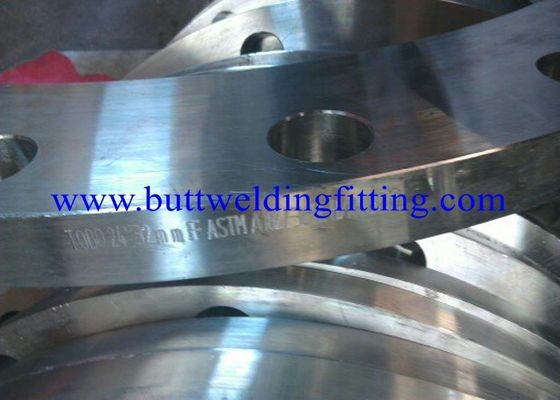

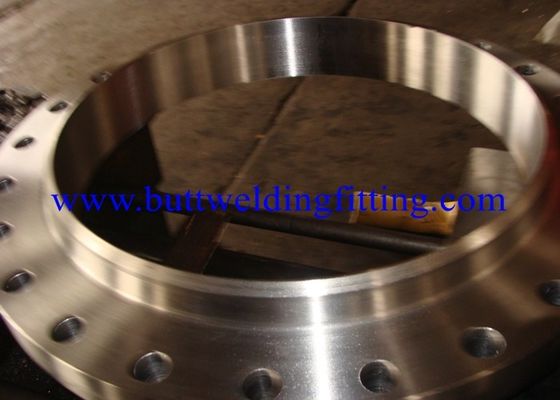

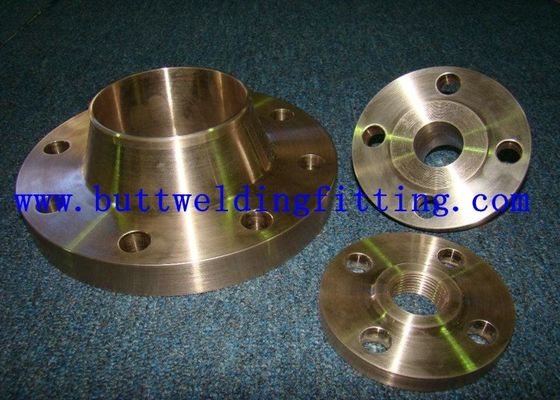

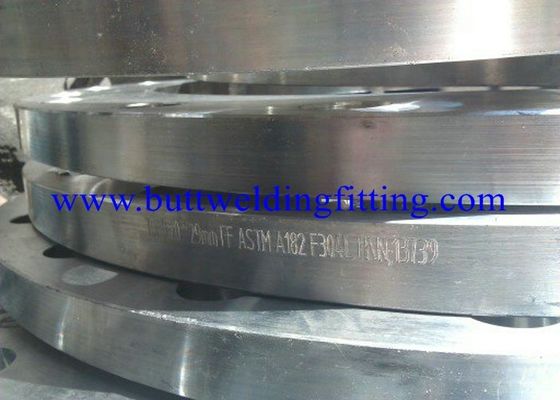

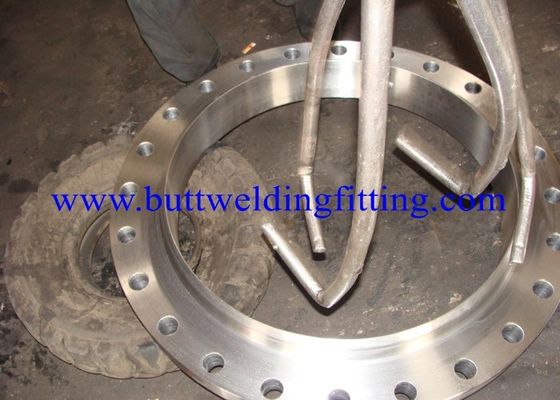

เหล็กกล้าไร้สนิม 316L WNRF ข้อต่อคอเชื่อม DN100 Pn16 Class 150 สำหรับท่อเก็บ
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | TOBO |
| ได้รับการรับรอง | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| หมายเลขรุ่น | 31254 1.4547 254 SMO |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | US $ 10 - 100 / Kilogram |
| รายละเอียดการบรรจุ | กรณีไม้สมุทรหรือพาเลทผูกโดยวงเหล็กหรือตามความต้องการของลูกค้า |
| เวลาการส่งมอบ | 30 วันหลังจากได้รับการชำระเงินล่วงหน้า 30% โดย T / T หรือ LC |
| เงื่อนไขการชำระเงิน | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต | 50 เมตริกตัน / เมตริกตันต่อเดือน |
รายละเอียดสินค้า
| พิมพ์ | หน้าแปลนจาน | OD | 9.5 ถึง 219 มม. |
|---|---|---|---|
| ระดับชั้น | 150#~2500# | เผชิญ | RF (หน้ายก) FF (หน้าแบน) RTJ (ข้อต่อแบบวงแหวน) RJ (หน้าข้อต่อวงแหวน) TG (หน้าลิ้นและร่อง) MFM (หน้าช |
| กระบวนการผลิต | Push, Press, Forge, Cast, ฯลฯ | การบรรจุ | กล่องไม้ พาเลท ถุงไนลอน หรือตามความต้องการของลูกค้า |
| ขั้นต่ำ | 1 ชิ้น | เวลาจัดส่ง | 10-100 วันขึ้นอยู่กับปริมาณ |
| เงื่อนไขการชำระเงิน | แอล/C,T/T | การจัดส่ง | FOB เทียนจิน/เซี่ยงไฮ้, CFR, CIF ฯลฯ |
| แอปพลิเคชัน | การเชื่อมต่อท่อและวาล์ว | การรักษาพื้นผิว | ดอง,2B,No.4,BA,แฮร์ไลน์,กระจก |
| เน้น | ตีขึ้นรูปครีบและอุปกรณ์เชื่อมก้นครีบ,butt weld flanges |
||
รายละเอียดสินค้า
DIN 2633 PN16 WELDING NECK FLANGE WNRF คลาส 150 / Class300 / Class900
ข้อมูลจำเพาะ
ขนาด:
กำหนดเวลา DN หรือตามที่คุณต้องการ
วัสดุ:
เหล็กกล้าไร้สนิม
มาตรฐาน:
ASTM, ASME, DIN, EN, BS, ISO, JIS, GB ฯลฯ
สถานที่กำเนิด:
เซี่ยงไฮ้, จีน (แผ่นดินใหญ่)
จำนวนรุ่น:
หน้าแปลนฟอร์จ
มาตรฐานหรือไม่เป็นมาตรฐาน:
มาตรฐาน
ชื่อผลิตภัณฑ์:
DIN 2633 PN16 WELDING NECK FLANGE WNRF คลาส 150 / Class300 / Class900
ประเภท:
หน้าแปลนฟอร์จ
การรักษาพื้นผิว:
ดอง, 2B, ครั้งที่ 4, BA, เส้นผม, กระจก
เทคนิค:
ERW
การประยุกต์ใช้:
แอพลิเคชัน: มอเตอร์, การก่อสร้าง, น้ำมัน, ยา, อาหาร ...
ระยะเวลาการค้า:
FOB, CIF, CFR, EXW
ช่วงขนาด:
OD 9.5 ถึง 219 มม. WT 0.25 มม. ถึง 3 มม
MOQ:
500kg
ตัวอย่าง:
ใช่ฟรีสำหรับลูกค้าที่มีความถี่
บรรจุภัณฑ์ & จัดส่ง
รายละเอียดบรรจุภัณฑ์:
1. พาเลทไม้
2. ถุงผ้าป้องกันเปียก
3. ตามที่ต้องการ
รายละเอียดการจัดส่ง:
7-10 วันตามปริมาณสุดท้าย
| ขนาดหน้าแปลน & มวลโดยประมาณ |
หน้าแปลนมาตรฐานเยอรมนี DIN 2633 หน้าแปลนคอเชื่อม; ความดันเล็กน้อย 16 | ||||||||||||||||
Vorschweißflansche DIN 2633 Nenndruck 16 | ||||||||||||||||
br> à souder à collerette DIN 2633: pression nominale 16 | ||||||||||||||||
| ท่อ | หน้าแปลน | คอ | ใบหน้ายก | สกรู | น้ำหนัก | |||||||||||
| (7,85 Kg / dm3) | ||||||||||||||||
| จัดอันดับ | d1 | D | ข | k | h1 | d3 | s | R | H2 | d4 | ฉ | หลุม | ด้าย | d2 | กิโลกรัม | |
| เส้นผ่าศูนย์กลาง | ซีรี่ส์ ISO | ซีรี่ส์ DIN | ||||||||||||||
| 15 | - | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | M 12 | 14 | 0648 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 16 | 75 | 38 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | M 12 | 14 | 0952 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 16 | 85 | 38 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | M 12 | 14 | 1,14 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 16 | 100 | 40 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | ต. 16 | 18 | 1,69 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 16 | 110 | 42 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | ต. 16 | 18 | 1,86 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 18 | 125 | 45 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | ต. 16 | 18 | 2,53 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 18 | 145 | 45 | 90 | 2,9 | 6 | 10 | 122 | 3 | 4 | ต. 16 | 18 | 3,06 |
| 80 | 88,9 | - | 200 | 20 | 160 | 50 | 105 | 3,2 | 8 | 10 | 138 | 3 | 8 | ต. 16 | 18 | 3,7 |
| 100 | - | 108 | 220 | 20 | 180 | 52 | 125 | 3,6 | 8 | 12 | 158 | 3 | 8 | ต. 16 | 18 | 4,62 |
| 114,3 | - | 131 | ||||||||||||||
| 125 | - | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | ต. 16 | 18 | 6,3 |
| 139,7 | - | 156 | ||||||||||||||
| 150 | - | 159 | 285 | 22 | 240 | 55 | 175 | 4,5 | 10 | 12 | 212 | 3 | 8 | ต. 20 | 22 | 7,75 |
| 168,3 | - | 184 | ||||||||||||||
| (175) | 193,7 | - | 315 | 24 | 270 | 60 | 210 | 5,4 | 10 | 12 | 242 | 3 | 8 | ต. 20 | 22 | 9,85 |
| 200 | 219,1 | - | 340 | 24 | 295 | 62 | 235 | 5,9 | 10 | 16 | 268 | 3 | 12 | ต. 20 | 22 | 11 |
| 250 | - | 267 | 405 | 26 | 355 | 70 | 285 | 6,3 | 12 | 16 | 320 | 3 | 12 | ต. 24 | 26 | 15,6 |
| 273 | - | 292 | ||||||||||||||
| 300 | 323,9 | - | 460 | 28 | 410 | 78 | 344 | 7,1 | 12 | 16 | 378 | 4 | 12 | ต. 24 | 26 | 22 |
| 350 | 355,6 | - | 520 | 30 | 470 | 82 | 390 | 8 | 12 | 16 | 438 | 4 | 16 | ต. 24 | 26 | 31,2 |
| - | 368 | 28,8 | ||||||||||||||
| 400 | 406,4 | - | 580 | 32 | 525 | 85 | 445 | 8 | 12 | 16 | 490 | 4 | 16 | M 27 | 30 | 39,3 |
| - | 419 | 36,3 | ||||||||||||||
| (450) | 457 | - | 640 | 34 | 585 | 85 | 490 | 8 | 12 | 16 | 550 | 4 | 20 | M 27 | 30 | 44,3 |
| 500 | 508 | - | 715 | 34 | 650 | 90 | 548 | 8 | 12 | 16 | 610 | 4 | 20 | ต. 30 | 33 | 61 |
| 600 | 610 | - | 840 | 36 | 770 | 95 | 652 | 8,8 | 12 | 18 | 725 | 5 | 20 | ต. 33 | 36 | 75,4 |
| 700 | 711 | - | 910 | 36 | 840 | 100 | 755 | 8,8 | 12 | 18 | 795 | 5 | 24 | ต. 33 | 36 | 77 |
| 800 | 813 | - | 1025 | 38 | 950 | 105 | 855 | 10 | 12 | 20 | 900 | 5 | 24 | ต. 36 | 39 | 101 |
| 900 | 914 | - | 1125 | 40 | 1050 | 110 | 955 | 10 | 12 | 20 | 1000 | 5 | 28 | ต. 36 | 39 | 122 |
| 1000 | 1016 | - | 1255 | 42 | 1170 | 120 | 1058 | 10 | 16 | 22 | 1115 | 5 | 28 | ม. 39 | 42 | 162 |
บันทึก: 1. หันหน้าไปตาม DIN 2526 หน้าแบน: รูปแบบใบหน้าโดยไม่มีข้อกำหนดใด ๆ แบบฟอร์ม B, Face Rz = 160, กลึง (ไม่ราบรื่นกว่า 40 thanm) หน้ายก: แบบฟอร์ม C, Face Rz = 160, กลึง (ไม่เรียบเนียนกว่า 40µm) แบบฟอร์ม D, Face Rz = 40, กลึง แบบฟอร์ม E, Face Rz = 16, กลึง 2. ลิ้นและร่องตาม DIN 2512 แบบฟอร์ม F, ลิ้น แบบฟอร์ม N, Groove 3. ชายและหญิงตาม DIN 2513, DIN 2514 แบบฟอร์ม V13, V14, ชาย แบบฟอร์ม R13, R16, เพศหญิง 4. การบรรจุหีบห่อแบบไดอะแฟรมสำหรับเชื่อมไดอะแฟรม PN64-PN400 ตามมาตรฐาน DIN 2695 5. หันหน้าหารอยต่อรูปเลนส์ PN64-PN400 ตามมาตรฐาน DIN 2696 |
| กำลังการผลิตและรายละเอียดการซื้อ | ||
| 1 | ขนาดหน้าแปลนซัพพลาย DN15 - DN2000 (1/2 "- 80"), หน้าแปลนฟอร์จ | |
| 2 | วัสดุเหล็กกล้าคาร์บอน: RST37.2, C22.8, S235JR, ST37, P235GH, P245GH, P250GH, ASTM A105 | |
| 3 | วัสดุสแตนเลส: ASTM A182 F304, F304L, F316, F316L, F321 ฯลฯ | |
| 4 | หน้าแปลนป้องกันสนิม: น้ำมันป้องกันสนิม, สีดำ, เคลือบสีเหลือง, จุ่มร้อนชุบสังกะสี, ชุบสังกะสีเย็น ฯลฯ | |
| 5 | ผลผลิตรายเดือน: 3000 ตันต่อเดือน | |
| 6 | เงื่อนไขการจัดส่ง: CIF, CFR, FOB, EXW | |
| 7 | เงื่อนไขการชำระเงิน: โอนเงิน (T / T), เอาคืนไม่ได้ L / C ที่เห็น ฯลฯ | |
| 8 | ปริมาณการสั่งซื้อขั้นต่ำ: 1Ton หรือ 100 ชิ้น | |
| 9 | รับประกันคุณภาพ: EN10204 3.1 ใบรับรอง, ใบรับรองโรงงาน, การตรวจสอบบุคคลที่สาม, บริการทดแทนฟรี | |
| 10 | ค้นหาข้อกำหนดเพิ่มเติมในตลาดครีบ | |
