สถานที่กำเนิด: | จีน |
---|---|
ชื่อแบรนด์: | TOBO |
ได้รับการรับรอง: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
หมายเลขรุ่น: | 31254 1.4547 254 SMO |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
ราคา: | US $ 10 - 100 / Kilogram |
รายละเอียดการบรรจุ: | กรณีไม้สมุทรหรือพาเลทผูกโดยวงเหล็กหรือตามความต้องการของลูกค้า |
เวลาการส่งมอบ: | 30 วันหลังจากได้รับการชำระเงินล่วงหน้า 30% โดย T / T หรือ LC |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 50 เมตริกตัน / เมตริกตันต่อเดือน |
พิมพ์: | หน้าแปลนจาน | OD: | 9.5 ถึง 219 มม. |
---|---|---|---|
ระดับชั้น: | 150#~2500# | เผชิญ: | RF (หน้ายก) FF (หน้าแบน) RTJ (ข้อต่อแบบวงแหวน) RJ (หน้าข้อต่อวงแหวน) TG (หน้าลิ้นและร่อง) MFM (หน้าช |
กระบวนการผลิต: | Push, Press, Forge, Cast, ฯลฯ. | การบรรจุ: | กล่องไม้ พาเลท ถุงไนลอน หรือตามความต้องการของลูกค้า |
ขั้นต่ำ: | 1 ชิ้น | เวลาจัดส่ง: | 10-100 วันขึ้นอยู่กับปริมาณ |
เงื่อนไขการชำระเงิน: | แอล/C,T/T | การจัดส่ง: | FOB เทียนจิน/เซี่ยงไฮ้, CFR, CIF ฯลฯ |
แอปพลิเคชัน: | การเชื่อมต่อท่อและวาล์ว | การรักษาพื้นผิว: | ดอง,2B,No.4,BA,แฮร์ไลน์,กระจก |
แสงสูง: | ตีขึ้นรูปครีบและอุปกรณ์เชื่อมก้นครีบ,butt weld flanges |

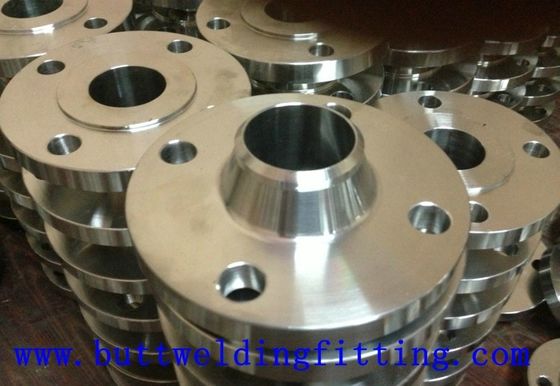

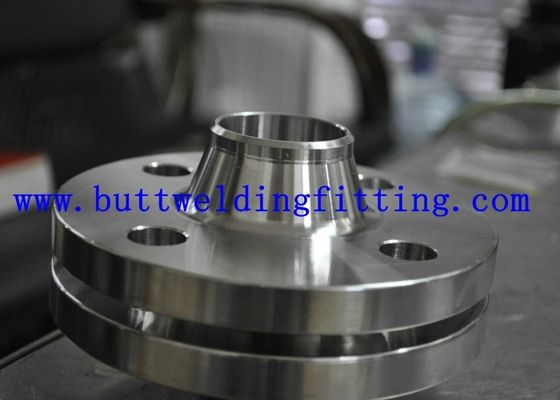

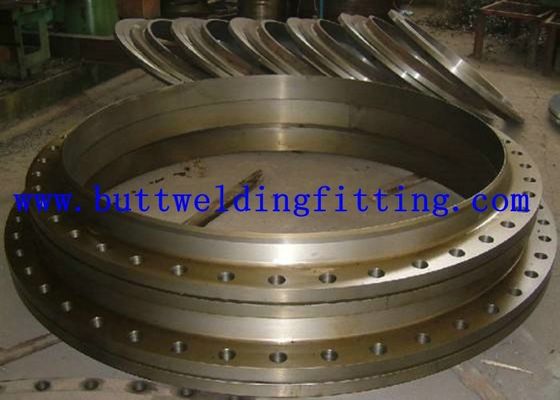

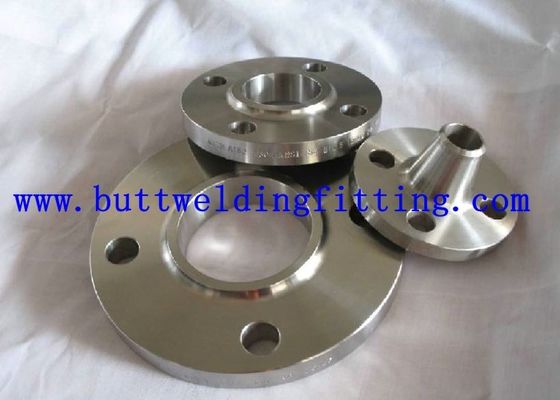

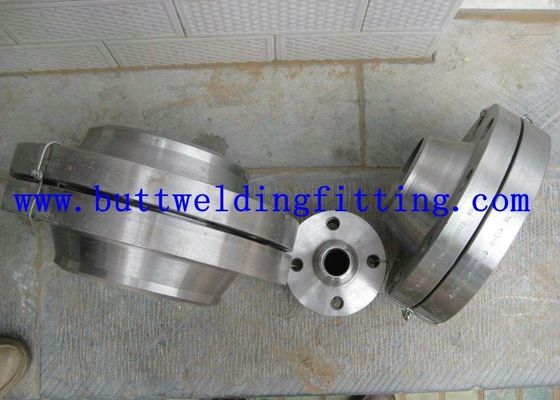

ANSI, ASME, ASA, B16.5 แหวนหน้าแปลนหน้ายกระดับ 150/300/600
ขนาด:
วัสดุ:
มาตรฐาน:
สถานที่กำเนิด:
จำนวนรุ่น:
มาตรฐานหรือไม่เป็นมาตรฐาน:
ชื่อผลิตภัณฑ์:
ประเภท:
การรักษาพื้นผิว:
เทคนิค:
การประยุกต์ใช้:
ระยะเวลาการค้า:
ช่วงขนาด:
MOQ:
ตัวอย่าง:
รายละเอียดบรรจุภัณฑ์:
1. พาเลทไม้
2. ถุงผ้าป้องกันเปียก
3. ตามที่ต้องการ
รายละเอียดการจัดส่ง:
7-10 วันตามปริมาณสุดท้าย
ขนาดหน้าแปลน & มวลโดยประมาณ |
ANSI, ASME, ASA, B16.5 150lb / sq.in จานวงแหวน RF | |||||||||
ø | D | ข | ก. | ม. | J | k | หลุม | ล. | กิโลกรัม. |
1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0400 |
3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0700 |
1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0800 |
1 1/4 " | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
1 1/2 " | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
2 1/2 " | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
3 1/2 " | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
บันทึก: 1. คลาส 150 ครีบยกเว้น Lap Joint จะถูกตกแต่งด้วยใบหน้าที่ยกขึ้น 0.06 (1.6 มม.) ซึ่งรวมอยู่ใน 'ความหนา' (C) และ 'ความยาวผ่านศูนย์กลาง' (Y1), (Y3) 2. สำหรับ Slip-on, Threaded, Socket Welding และ Lap Joint Flanges ฮับสามารถกำหนดได้ทั้งแนวตั้งจากฐานไปด้านบนหรือเรียวภายในขอบเขต 7 องศา 3. Blind Flanges อาจทำโดยใช้ฮับเดียวกับที่ใช้กับ Slip-on Flanges หรือไม่มีฮับ 4. พื้นผิวปะเก็นและด้านหลัง (พื้นผิวแบริ่งสำหรับสลักเกลียว) ทำแบบขนานภายใน 1 องศา เพื่อให้เกิดการขนานให้ได้ตามจุดตาม MSS SP-9 โดยไม่ลดความหนา (C) 5. ความลึกของซ็อกเก็ต (D) ถูกปกคลุมด้วย ANSI B 16.5 เฉพาะขนาดจนถึง 3 นิ้วส่วนเกิน 3 นิ้วเป็นตัวเลือกของผู้ผลิต |
ANSI, ASME, ASA, B16.5 300lb / sq.in จานแปลน RF | |||||||||
ø | D | ข | ก. | ม. | J | k | หลุม | ล. | กิโลกรัม. |
1/2" | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0700 |
3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
1 1/4 " | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
1 1/2 " | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
2 1/2 " | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
3" | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
3 1/2 " | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
บันทึก: 1. ครีบคลาส 300 ยกเว้น Lap Joint จะถูกตกแต่งด้วยใบหน้าที่ยกขึ้น 0.06 (1.6 มม.) ซึ่งรวมอยู่ใน 'ความหนา' (C) และ 'ความยาวผ่านศูนย์กลาง' (Y1), (Y3) 2. สำหรับ Slip-on, Threaded, Socket Welding และ Lap Joint Flanges ฮับสามารถกำหนดได้ทั้งแนวตั้งจากฐานไปด้านบนหรือเรียวภายในขอบเขต 7 องศา 3. Blind Flanges อาจทำโดยใช้ฮับเดียวกับที่ใช้กับ Slip-on Flanges หรือไม่มีฮับ 4. พื้นผิวปะเก็นและด้านหลัง (พื้นผิวแบริ่งสำหรับสลักเกลียว) ทำแบบขนานภายใน 1 องศา เพื่อให้เกิดการขนานให้ได้ตามจุดตาม MSS SP-9 โดยไม่ลดความหนา (C) 5. ความลึกของซ็อกเก็ต (D) ถูกปกคลุมด้วย ANSI B 16.5 เฉพาะขนาดจนถึง 3 นิ้วส่วนเกิน 3 นิ้วเป็นตัวเลือกของผู้ผลิต |
ANSI, ASME, ASA, B16.5 600lb / sq.in จานแปลน RF | |||||||||
ø | D | ข | ก. | ม. | J | k | หลุม | ล. | กิโลกรัม. |
1/2" | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0800 |
3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
1 1/4 " | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
1 1/2 " | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
2 1/2 " | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
3" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
3 1/2 " | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
บันทึก: 1. คลาส 600 ครีบยกเว้น Lap Joint จะถูกตกแต่งด้วยใบหน้ายกขึ้น 0.25 (6.35 มม.) ซึ่งไม่รวมอยู่ใน 'ความหนา' (C) และ 'ความยาวผ่านฮับ' (Y1), (Y3) 2. สำหรับ Slip-on, Threaded, Socket Welding และ Lap Joint Flanges ฮับสามารถกำหนดได้ทั้งแนวตั้งจากฐานไปด้านบนหรือเรียวภายในขอบเขต 7 องศา 3. Blind Flanges อาจทำโดยใช้ฮับเดียวกับที่ใช้กับ Slip-on Flanges หรือไม่มีฮับ 4. พื้นผิวปะเก็นและด้านหลัง (พื้นผิวแบริ่งสำหรับสลักเกลียว) ทำแบบขนานภายใน 1 องศา เพื่อให้เกิดการขนานให้ได้ตามจุดตาม MSS SP-9 โดยไม่ลดความหนา (C) 5. ขนาดของขนาดตั้งแต่ 1/2 ถึง 3 1/2 จะเหมือนกับขนาด Class 400 Flanges 6. ความลึกของซ็อกเก็ต (D) ครอบคลุมโดย ANSI B 16.5 เฉพาะในขนาดจนถึง 3 นิ้วมากกว่า 3 นิ้วเป็นตัวเลือกของผู้ผลิต |
กำลังการผลิตและรายละเอียดการซื้อ | ||
1 | ขนาดหน้าแปลนซัพพลาย DN15 - DN2000 (1/2 "- 80"), หน้าแปลนฟอร์จ | |
2 | วัสดุเหล็กคาร์บอน: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20 #, 20 ล้าน ฯลฯ | |
3 | วัสดุสแตนเลส: ASTM A182 F304, F304L, F316, F316L, F321 ฯลฯ | |
4 | หน้าแปลนป้องกันสนิม: น้ำมันป้องกันสนิม, สีดำ, สีเคลือบสีเหลือง, จุ่มร้อนชุบสังกะสี, ชุบสังกะสีเย็น ฯลฯ | |
5 | ผลผลิตรายเดือน: 3000 ตันต่อเดือน | |
6 | เงื่อนไขการจัดส่ง: CIF, CFR, FOB, EXW | |
7 | เงื่อนไขการชำระเงิน: โอนเงิน (T / T), เอาคืนไม่ได้ L / C ที่เห็น ฯลฯ | |
8 | ปริมาณการสั่งซื้อขั้นต่ำ: 1Ton หรือ 100 ชิ้น | |
9 | รับประกันคุณภาพ: EN10204 3.1 ใบรับรอง, ใบรับรองโรงงาน, การตรวจสอบบุคคลที่สาม, บริการทดแทนฟรี |
