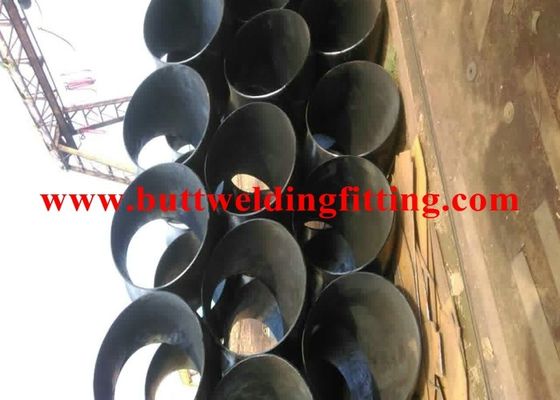

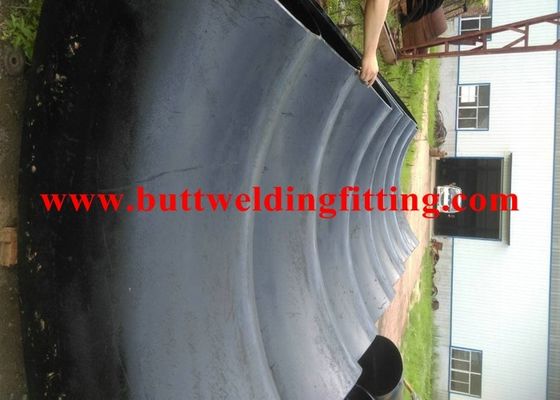

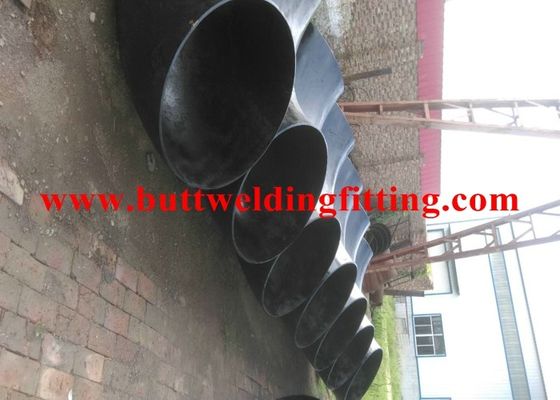

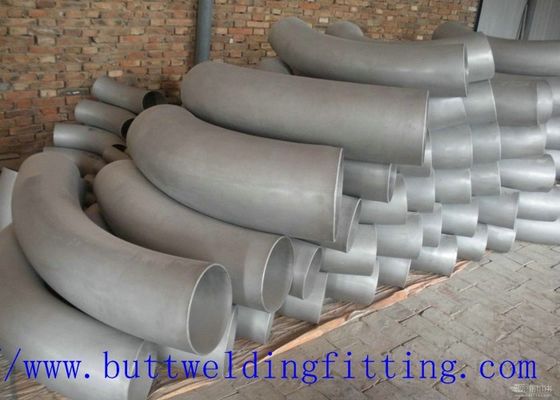

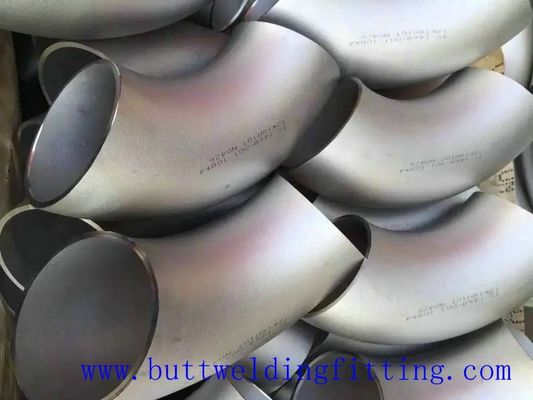

สแตนเลสสตีล / เหล็กกล้าคาร์บอนขนาดใหญ่เชื่อมชนศอก ASTM 304 316L
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | TOBO |
| ได้รับการรับรอง | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| หมายเลขรุ่น | ASTM 304 / 316L |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | กรณีไม้หรือพาเลท |
| เวลาการส่งมอบ | ทำงาน 15 วัน |
| เงื่อนไขการชำระเงิน | T / T, D / P, D / A, Wester N Union |
| สามารถในการผลิต | 9800000 ชิ้นต่อเดือน |
รายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | ศอกสแตนเลส | พิมพ์ | ข้อศอก, ทีออฟ, ลด, หมวก, หน้าแปลน, ท่อ |
|---|---|---|---|
| แอปพลิเคชัน | ทางอุตสาหกรรม | เทคโนโลยี | ปลอมแปลง |
| OD | 60.30-610.00mm | การรักษาพื้นผิว | พ่นทราย พ่นทราย พ่นทราย |
| รัศมี | 2D 3D 5D | ||
| เน้น | สแตนเลส 90 องศาข้อศอก,ก้นเชื่อมข้อศอก |
||
รายละเอียดสินค้า
สแตนเลส 304 / 316L ท่อข้อศอก 90 องศา LR กระจกสำเร็จรูป
ศอกขนาดใหญ่เส้นผ่าศูนย์กลางเป็นชิ้นส่วนเชื่อมต่อโค้งที่รวมความยาวตรงของท่อโดยทั่วไปที่มุม 90 °หรือ 45 °ช่วยให้สามารถหลีกเลี่ยงสิ่งกีดขวางในการประปาการระบายอากาศการเชื่อมและการใช้งานยานยนต์
ขนาด:
5 "-62" นิ้ว, DN15-DN1480
ความหนาของผนัง: Sch5-Sch160 XXS
วัสดุ:
เหล็กกล้าคาร์บอน: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY42, 46, 52, 56, 60, 65, 70
โลหะผสมเหล็ก: ASTM A234 WP1, WP12, WP11, WP22, WP5, WP7, WP8, WP91 API5L X42 X52 X56 X60 X65 X70 X70 X80
สแตนเลส: ASME A403 WP304, 304L, 316, 316L, 310
มาตรฐาน: ANSI, DIN, JIS, GB, ASTM, JB, SH, YB, SY, HG, API ASME
การใช้งาน:
ปิโตรเลียมเคมีพลังงานแก๊สโลหะวิทยา
ข้อศอกท่อของเราใช้กันอย่างแพร่หลายในหลายอุตสาหกรรมเช่นการผลิตพลังงานปิโตรเลียมก๊าซธรรมชาติสารเคมีการต่อเรือการทำความร้อนการผลิตกระดาษโลหะและอื่น ๆ
ศอกยาว 45 องศา
Sunny Steel เป็นผู้ผลิตผู้ส่งออกและผู้จัดจำหน่ายของ 45 องศายาวรัศมีข้อศอก Elbow รัศมี 45 องศาผลิตขึ้นโดยใช้วัตถุดิบเกรดดีกว่า ก้นเชื่อม 45 องศา LOng Radius Elbow ใช้สำหรับเชื่อมท่อที่มีเส้นผ่าศูนย์กลางต่างกันและค้นหาการใช้งานที่หลากหลายในสารเคมีต่างๆอุตสาหกรรมก่อสร้างกระดาษซีเมนต์และผู้สร้างเรือ
เราได้นำอุปกรณ์การผลิตขั้นสูงมาใช้เพื่อให้รัศมีรัศมียาว 45 องศา (1D D711.2 ～ D1219.2) ซึ่งไม่เพียง แต่สามารถปรับปรุงคุณภาพผลิตภัณฑ์ แต่ยังช่วยประหยัดวัตถุดิบอีกด้วย
ขนาด:
ข้อศอกไร้รอยต่อ: 1/2 "～ 24" DN15 ～ DN600
ข้อศอกเชื่อม: 6 "～ 72" DN150 ～ DN1800
ความหนาของผนัง :
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
ความหนาของผนังสูงสุด: 200 มม
วัสดุ
เหล็กกล้าคาร์บอน: ASTM / ASME A234 WPB-WPC
โลหะผสมเหล็ก: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
สแตนเลส: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H
เหล็กกล้าอุณหภูมิต่ำ: ASTM / ASME A402 WPL 3-WPL 6
เหล็กกล้าประสิทธิภาพสูง: ASTM / ASME A860 WPHY 42-46-52-60-65-70
มาตรฐาน
GB / T12459-2005 GB / T13401-2005 GB / T10752-2005 SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
HG / T21635-1987 HG / T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR NF A 49-289-1990 AFNOR NF A 49-170-1-1999 AFNOR NF A 49-170-2-2009 AFNOR NF A 49-170-3-2009 AFNOR NF A 49-170-4-2009 ISO3419- 1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
กระบวนการอุตสาหกรรม
ดัดบีบกดปลอมกลึงและอื่น ๆ
อุตสาหกรรมที่ให้บริการ
ข้อศอกท่อของเราใช้กันอย่างแพร่หลายในหลายอุตสาหกรรมเช่นการผลิตพลังงานปิโตรเลียมก๊าซธรรมชาติสารเคมีการต่อเรือการทำความร้อนการผลิตกระดาษโลหะและอื่น ๆ
ASME B16.9 ก้นเชื่อม 45 องศาศอกยาวรัศมี
| กรมอุทยานฯ | OD D | 90 องศา รัศมียาว ศูนย์-to-End | 45 องศา รัศมียาว ศูนย์-to-End B | 90 องศา 3D ศูนย์-to-End | 45 องศา 3D ศูนย์-to-End B |
| 1/2 | 21.3 | 38 | 16 | - | - |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | วันที่ 31 |
| 1 ¼ | 42.2 | 48 | 25 | 95 | 39 |
| 1½ | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2½ | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3½ | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 964 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
ASME B16.9 ความอดทนต่อรัศมีศอกยาว 45 °
| ความคลาดเคลื่อนมิติ - ข้อศอก | |||||||
| สำหรับอุปกรณ์ทั้งหมด | ข้อศอก 90/45 องศา | ผลตอบแทน 180 ° | |||||
| ขนาดท่อที่กำหนด (NPS) | ข้างนอกØ ที่ Bevel | ข้างในØ ในตอนท้าย | ความหนาของผนัง t / t1 | กึ่งกลางถึงจุดสิ้นสุด ABCM | ศูนย์ศูนย์ศูนย์ O | กลับสู่หน้ามซำ K | ตําแหน่งของจุดสิ้นสุด ยู |
| 1/2 a 2 1/2 | 1 | 0,8 | ไม่ | 2 | 7 | 7 | 1 |
| 3 a 3 1/2 | 1 | 1,6 | น้อยกว่า | 2 | 7 | 7 | 1 |
| 4 | +2 -1 | 1,6 | กว่า | 2 | 7 | 7 | 1 |
| 5 a 6 | +3 -1 | 1,6 | 87,50% | 2 | 7 | 7 | 1 |
| 8 | 2 | 1,6 | ของเล็กน้อย | 2 | 7 | 7 | 1 |
| 10 | +4 -3 | 3,2 | Tickness | 2 | 7 | 7 | 2 |
| 12 a 18 | +4 -3 | 3,2 | 3 | 10 | 7 | 2 | |
| 20 a 24 | +6 -5 | 4,8 | 3 | 10 | 7 | 2 | |
| 26 a 30 | +7 -5 | 4,8 | 3 | ..... | ..... | ..... | |
| 32 a 48 | +7 -5 | 4,8 | 5 | ..... | ..... | ..... | |
| ความคลาดเคลื่อนเชิงมุม | ||
| ND | มุมปิดสูงสุด | ระนาบสูงสุด |
| Q | P | |
| 1/2 a 4 | 1 | 2 |
| 5 a 8 | 2 | 4 |
| 10 a 12 | 3 | 5 |
| 14 a 16 | 3 | 7 |
| 18 a 24 | 4 | 10 |
| 26 a 30 | 5 | 10 |
| 32 a 42 | 5 | 13 |
| 44 a 48 | 5 | 20 |
