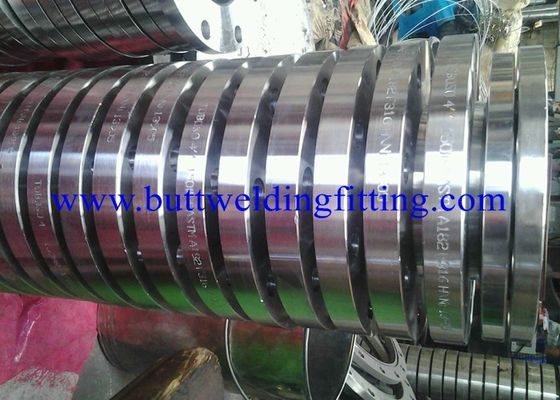

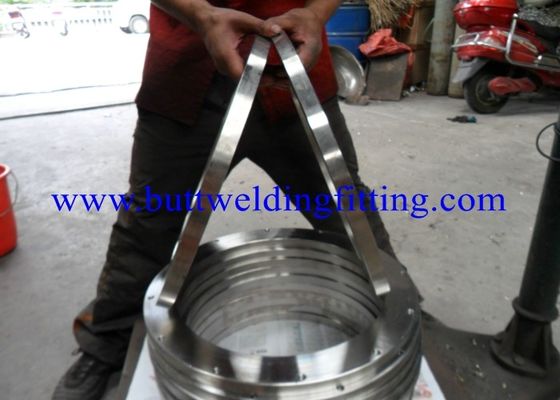

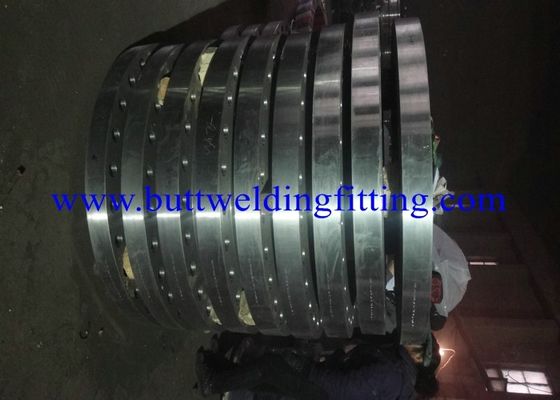

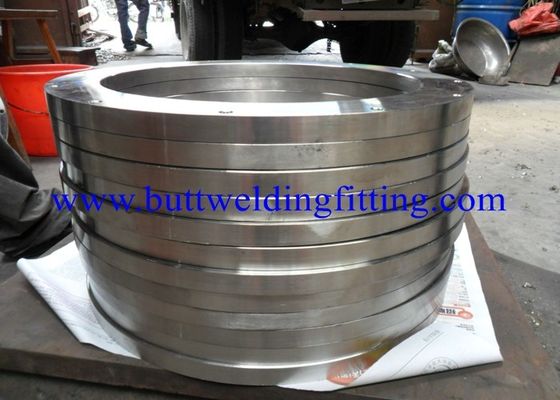

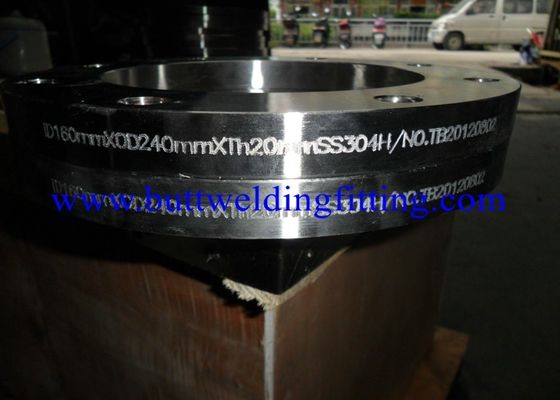

B16.5 ครีบเชื่อมก้น Flange 2500 LBS Class Lap Joint 1/2 นิ้ว - 100 นิ้ว
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | TOBO |
| ได้รับการรับรอง | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| หมายเลขรุ่น | ANSI ASME API JIS EN DIN GOST |
| จำนวนสั่งซื้อขั้นต่ำ | 100KGS |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | ในถุงพลาสติกจากนั้นในการรวมกลุ่ม |
| เวลาการส่งมอบ | 15days-> |
| เงื่อนไขการชำระเงิน | T / T, L / C, Wester N Union, |
| สามารถในการผลิต | 1500 ตันต่อเดือน |
รายละเอียดสินค้า
| มาตรฐาน | ANSI / ASME B16.5 Flange Class 2500 Lap Joint Flanges | สี | ขาวเงิน |
|---|---|---|---|
| เส้นผ่านศูนย์กลางภายนอก | dn15-dn1000 | พิมพ์ | Lap Joint Flanges |
| เน้น | ตีขึ้นรูปหน้าแปลนและฟิตติ้ง,forged fittings and flanges |
||
รายละเอียดสินค้า
ANSI / ASME B16.5 หน้าแปลน Class 2500 Lap Joint Flanges ขนาด: 1/2 "(DN15) - 100" (DN2500)
รายละเอียด:
ขนาด: 1/2 "(DN15) - 100" (DN2500)
ชื่อแบรนด์: TOBO
ระดับ: 2,500 ปอนด์
ประเภท: Lap Joint Flanges, Loose Flanges
เชี่ยวชาญ: ตามรูปวาด
มาตรฐาน:
มาตรฐาน ANSI / ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2627, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2633, DIN2635, DIN2635, DIN2636, DIN2636, DIN2636
BS:
BS4504, BS4504, BS1560, BS10, ฯลฯ
Lap Joint Flanges (Loose Flanges) ใช้ร่วมกับส่วนปลายที่สอดคล้องกันซึ่ง "แทรก" ในด้านในของหน้าแปลน ประโยชน์หลักของหน้าแปลนประเภทนี้คือเมื่อท่อเชื่อมเข้ากับส่วนที่เหลือของส่วนปลายแล้วหน้าแปลนสามารถหมุนได้เพื่อการจัดตำแหน่งรูสลักเกลียวได้ง่ายขึ้น อย่างไรก็ตามหน้าแปลนตักร่วมและความสามารถของปลายข้าวของพวกเขาในการรับแรงกดนั้นใกล้เคียงกับหน้าแปลนแบบลื่นไถล ไม่เหมาะสำหรับสถานการณ์ที่มีแรงภายนอกสูงหรือกำลังเปลี่ยน พวกเขาให้ความได้เปรียบในระบบท่อที่ต้องรื้อถอนบ่อยครั้งเพื่อตรวจสอบหรือกำจัดการสะสม
หน้าแปลนข้อต่อ Lap / ANSI / ASME B16.5
ANSI / ASME B16.5 หน้าแปลน Class 150 Lap Joint Flanges
หน้าแปลน ANSI / ASME B16.5 Class 300 Lap Joint Flanges
หน้าแปลน ANSI / ASME B16.5 Class 600 Lap Joint Flanges
หน้าแปลน ANSI / ASME B16.5 Class 900 Lap Joint Flanges
ANSI / ASME B16.5 Flange Class 1500 Lap Joint Flanges
หน้าแปลน ANSI / ASME B16.5 Class 2500 Lap Joint Flanges
เกลียวหน้าแปลนวัสดุและเกรด:
ครีบข้อต่อสแตนเลสสตีล (หน้าแปลนหลวม): ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
ข้อต่อครีบเหล็กกล้าคาร์บอน (หน้าแปลนหลวม): ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F60, F65, F70
ข้อต่อครีบโลหะผสมเหล็กตัก (หน้าแปลนหลวม): ASTM / ASME A / SA 182 และ A 387 F1, F5, F9, F11, F12, F22, F91
หน้าแปลนเหล็กข้อต่อแบบดูเพล็กซ์ (หน้าแปลนหลวม): ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
ข้อต่อซูเปอร์เพล็กซ์ Lap Joint Flanges (หน้าแปลนหลวม): ASTM / ASME A / SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
ข้อต่อครีบโลหะผสมนิกเกิล (หน้าแปลนหลวม): นิกเกิล 200 (หมายเลข UNS N02200), นิกเกิล 201 (หมายเลข UNS หมายเลข N02201), Monel 400 (หมายเลข UNS หมายเลข N04400), Monel 500 (UNS หมายเลข N05500), Inconel 800 (UNS หมายเลข N05500) ลำดับ N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS หมายเลข N06600), Inconel 625 (UNS หมายเลข N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (หมายเลข UNS หมายเลข N06276) , อัลลอยด์ 20 (UNS No. N08020) ฯลฯ
ข้อต่อครีบโลหะผสมทองแดง (หน้าแปลนหลวม): หมายเลข UNS C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS No. C 70600 (Cu -Ni- 90/10), C 71500 (Cu-Ni -70/30)
ข้อต่อครีบเหล็กกล้าคาร์บอนที่อุณหภูมิต่ำ (หน้าแปลนแบบหลวม): ASTM A350, LF2, LF3
การประยุกต์ใช้ ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges)
ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges) ถูกใช้ในกระบวนการทางเคมีและปิโตรเคมี
ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges) ถูกใช้ในอุปกรณ์อิเล็กทรอนิกส์
ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges) ใช้ในอุปกรณ์การแปรรูปเพื่อรักษาความบริสุทธิ์ของผลิตภัณฑ์ในการจัดการกับอาหารเส้นใยสังเคราะห์
ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges) ถูกใช้ในงานวิศวกรรมทางทะเลและนอกชายฝั่ง
ลักษณะของหน้า แปลน ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges)
ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges) มีความทนทานต่อสารเคมีลดขนาดต่างๆ
ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges) เป็นความต้านทานที่ดีเยี่ยมต่อด่างกัดกร่อน
ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges) เป็นการนำไฟฟ้าสูง
ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges) มีความต้านทานการกัดกร่อนที่ดีเยี่ยมต่อน้ำกลั่นและน้ำธรรมชาติ
ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges) มีความต้านทานต่อสารละลายเกลือเป็นกลางและด่าง
ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges) มีความทนทานต่อฟลูออรีนแห้งอย่างดีเยี่ยม
ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges) ถูกใช้อย่างกว้างขวางในการจัดการโซดาไฟ
ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges) เป็นคุณสมบัติทางความร้อนไฟฟ้าและแม่เหล็กที่ดี
ANSI / ASME B16.5 Class 2500 Lap Joint Flanges (Loose Flanges) มีความต้านทานต่อกรดไฮโดรคลอริกและกรดซัลฟิวริกที่อุณหภูมิและความเข้มข้นปานกลาง
ขนาดของ ANSI / ASME B16.5 Class 2500 ครีบข้อต่อพับ (หน้าแปลนหลวม)
| ท่อปกติ Diam | หน้าแปลน OD | Thk ของหน้าแปลน Min | เดียม ของ ดุม | ความยาวศูนย์กลาง | เจาะ | มุม รัศมี ของเจาะ ของ ซัด หน้าแปลน | เดียม ของ Bolt วงกลม | เดียม ของ Bolt หลุม | จำนวน ของสลักเกลียว | เดียม ของ สกรู (นิ้ว) | กิโลกรัม | ปอนด์ | |
| นิ้ว | DN | O | C | X | Y | B | R | ก่อนคริสต์ศักราช | BH | BN | BD | ||
| 1/2" | 15 | 133.4 | 30.2 | 42.9 | 39.6 | 22.9 | 3 | 88.9 | 22.4 | 4 | 3/4" | 3 | 6.6 |
| 3/4" | 20 | 139.7 | 31.8 | 50.8 | 42.9 | 28.2 | 3 | 95.3 | 22.4 | 4 | 3/4" | 4 | 8.8 |
| 1" | 25 | 158.8 | 35.1 | 57.2 | 47.8 | 35.1 | 3 | 108 | 25.4 | 4 | 7/8" | 5 | 11 |
| 1-1 / 4" | 32 | 184.2 | 38.1 | 73.2 | 52.3 | 43.7 | 4.8 | 130 | 28.4 | 4 | 1" | 8 | 17.6 |
| 1-1 / 2" | 40 | 203.2 | 44.5 | 79.2 | 60.5 | 50 | 6.4 | 146.1 | 31.8 | 4 | 1 1/8 " | 11 | 25 |
| 2" | 50 | 235 | 50.8 | 95.3 | 69.9 | 62.5 | 7.9 | 171.5 | 28.4 | 8 | 1" | 17 | 38 |
| 2-1 / 2" | 65 | 266.7 | 57.2 | 114.3 | 79.2 | 75.4 | 7.9 | 196.9 | 31.8 | 8 | 1 1/8 " | 25 | 55 |
| 3" | 80 | 304.8 | 66.5 | 133.4 | 91.9 | 91.4 | 9.7 | 228.6 | 35.1 | 8 | 1 1/4 " | 38 | 83 |
| 3-1 / 2" | 90 | - | - | ||||||||||
| 4" | 100 | 355.6 | 76.2 | 165.1 | 108 | 116.8 | 11.2 | 273.1 | 41.1 | 8 | 1 1/2 " | 58 | 127 |
| 5" | 125 | 419.1 | 91.9 | 203.2 | 130 | 144.5 | 11.2 | 323.9 | 47.8 | 8 | 1 3/4 " | 95 | 210 |
| 6" | 150 | 482.6 | 108 | 235 | 152.4 | 171.5 | 12.7 | 368.3 | 53.8 | 8 | 2" | 146 | 323 |
| 8" | 200 | 552.5 | 127 | 304.8 | 177.8 | 222.3 | 12.7 | 438.2 | 53.8 | 12 | 2" | 220 | 485 |
| 10" | 250 | 673.1 | 165.1 | 374.7 | 228.6 | 277.4 | 12.7 | 539.8 | 66.5 | 12 | 2 1/2 " | 420 | 925 |
| 12" | 300 | 762 | 184.2 | 441.5 | 254 | 328.2 | 12.7 | 619.3 | 73.2 | 12 | 2 3/4 " | 590 | 1300 |
