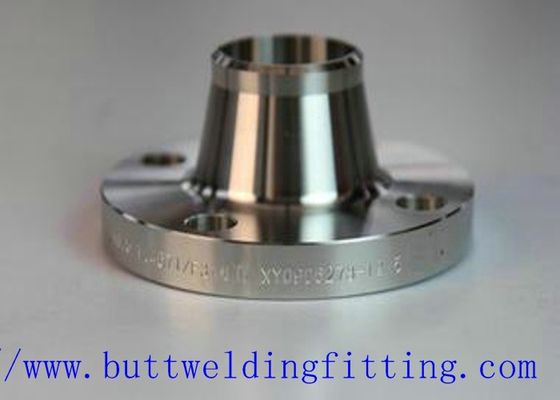

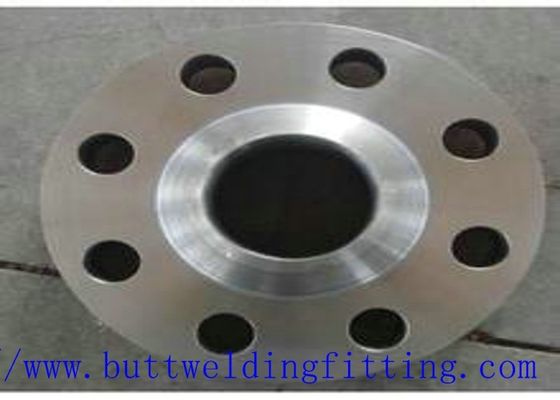

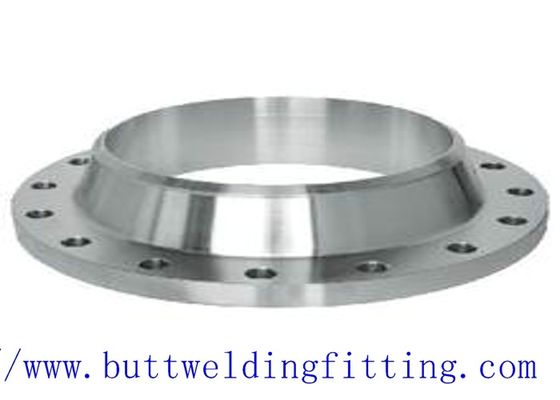

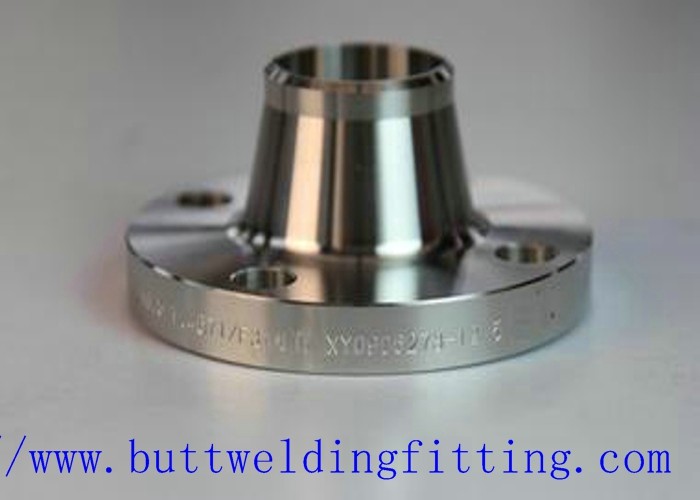

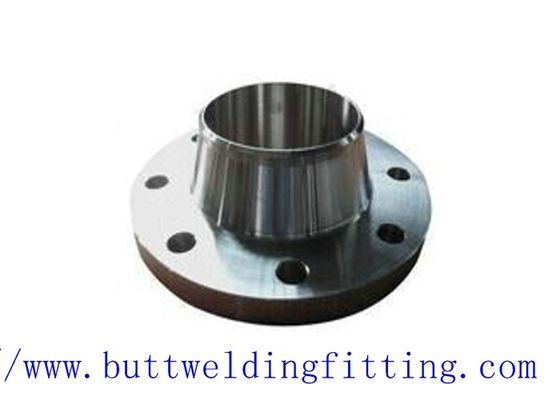

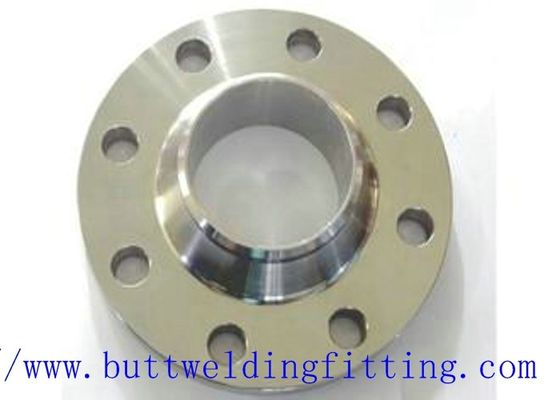

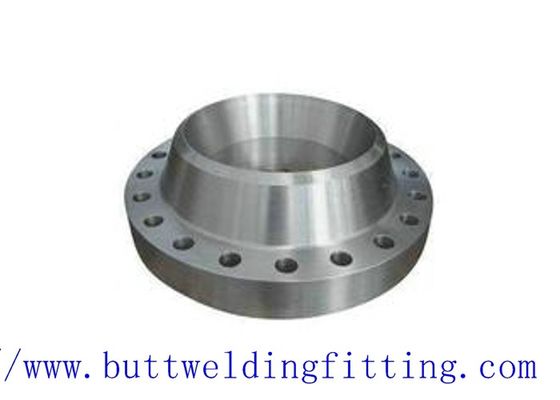

TOBO หน้าแปลนเชื่อมชนชน ASTM A182 F5 หน้าแปลนเหล็ก

หน้าแปลนเหล็ก

หน้าแปลนเหล็กขนาดกะทัดรัดหน้าแปลน 1/2 นิ้ว - 48 นิ้วและ 150 # ถึง 2500 # ด้วย A182 / F51 / Inconel 625

Compact Flanges (RCF), NORSOK L005, A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

• RCF NORSOK NCF5 ซีรี่ส์

ขึ้นอยู่กับรหัส NORSOK L005 เหมาะสำหรับการปิดผนึกที่สำคัญพร้อมกับการขยายตัวทางความร้อนสูงการโหลดแบบวนรอบเช่น Risers ระบบการจอดเรือแบบจุดเดียวท่อร่วมไอดีต้นไม้ X-Trees ท่อใต้ทะเลเครื่องแลกเปลี่ยนความร้อน

• ข้อได้เปรียบของ RCF
  • ประหยัดพื้นที่
    • ลดน้ำหนักได้มากถึง 70% ~ 80% กว่าครีบ ANSI
  • Double Independent Seals ปลอดภัยยิ่งขึ้น
    • วิธีการปิดผนึกที่เป็นบวก
  • ระบบซีลในตัว (ทั้งภายในและภายนอก)
    • ช่วงใหญ่กว่าในอุณหภูมิและแรงดันการออกแบบ
• หลักการทำงานของ RCF
  • หลักการออกแบบที่กะทัดรัดของ RCF คือหน้าแปลนประกอบด้วยสองซีลอิสระ ตราประทับแรกถูกสร้างขึ้นโดยการประยุกต์ใช้แรงกดผนึกที่นั่งที่ส้นหน้าแปลน ซีลหลักคือวงแหวนซีลทรงเครื่อง แรงซีลแหวนนั้นมาจากพลังงานที่เก็บไว้แบบยืดหยุ่นในวงแหวนซีลที่มีความเครียด การรั่วไหลของส้นเท้าใด ๆ จะให้แรงดันภายในที่กระทำต่อวงแหวนซีลภายในซึ่งจะเพิ่มความเข้มข้นของการซีล

• ขนาด RCF และคะแนนความดัน
  • ขนาด 1/2” ~ 48” และ Class 150 # ถึง 2500 # ในระดับความดัน
  • ขนาดใหญ่ขึ้นและระดับแรงดันที่สูงขึ้นตามคำขอ
• วัสดุ RCF
  • ASTM A105, A350 LF2, LF6, A694 F52 ~ F70
  • AISI 4130, AISI 8630
  • A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825
  • วัสดุอื่น ๆ ตามคำขอ
  • RCF IX seal ring, แรงตามแนวแกนจะกระทำกับเรียวของวงแหวนซีลโลหะและแปลเป็นแรงผนึกแนวรัศมี ยิ่งไปกว่านั้นเมื่อมีการโหลดล่วงหน้าเพิ่มขึ้นมุมเอียงจะถูกปิดและหน้าสัมผัสจะเกิดขึ้นที่ลิ่มด้านนอกในขณะที่สลักเกลียวก่อนโหลดส่วนใหญ่จะถูกถ่ายโอนเนื่องจากแรงอัดระหว่างหน้าแปลนที่ส้นเท้า
• การออกแบบและตรวจสอบ RCF
  • Yuhong Special Steel ให้บริการการคำนวณตาม ASME หมวด VIII Division 1, 2 และ 3 นอกจากนี้เรายังมีวิศวกรซอฟต์แวร์ของ ANSYS เพื่อทำการวิเคราะห์
  • และการตรวจสอบการออกแบบ
  •
