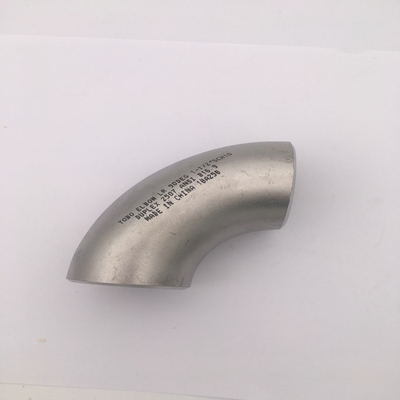

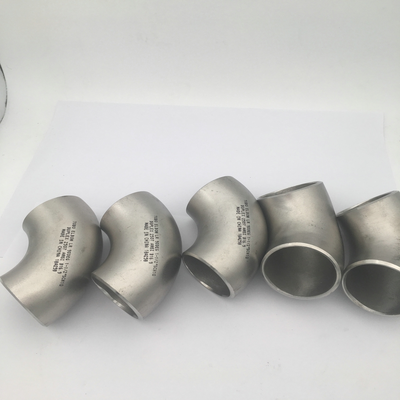

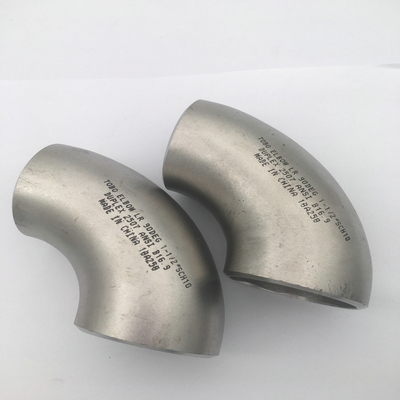

ข้อศอกเชื่อมชน LR 90D ซูเปอร์ดูเพล็กซ์ 2507 UNS S32750 1-1/2" SCH10 ANSI B16.9

การปั่นกระโปรง LR 90D Elbow Super Duplex 2507 UNS S32750 1-1/2 " SCH10 ANSI B169

1รายละเอียดสินค้า

ผลิตภัณฑ์นี้เป็น 90 องศา Radius ยาว (LR) กลมอ่อน-สอยเอลโก้ผลิตจากSuper Duplex 2507 (UNS S32750 / F53)สแตนเลสASTM A815และASME B169มาตรฐานSuper Duplex 2507 เป็นสแตนเลสดับเพล็กซ์สแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสค่า PREN กว่า 40การออกแบบ LR มีรัศมีการโค้งเท่ากับ1.5 คูณกระแสท่อ (R = 1.5D), รับประกันการไหลของเหลวเรียบร้อยกับการสูญเสียความดันอย่างน้อยหน่วยติดตั้ง SCH10 ขนาด 1-1/2 นิ้วนี้ถูกออกแบบมาเพื่อการเชื่อมต่อแบบถาวรในระบบท่ออุตสาหกรรมที่ต้องการความแข็งแกร่งและความทนทานต่อการกัดกรอง

2ปารามิเตอร์สินค้าหลัก

3การใช้งาน / การใช้

90 ° LR นิ้วนี้เป็นที่เหมาะสมสําหรับสภาพแวดล้อมรุนแรงและความเครียดสูง:

• น้ํามันและก๊าซ: แพลตฟอร์มในทะเล, ระบบท่อใต้ทะเล, การเชื่อมต่อหัวบ่อน้ํา, สายฉีดน้ําทะเล, บริการก๊าซกร้อน (สอดคล้อง NACE MR0175)

• การประมวลผลทางเคมี: กรดที่มีคลอรีด, เครื่องแลกเปลี่ยนความร้อน, สายการแปรรูปความดันสูง

• สายน้ําและการปลดเกลือ: ท่อน้ําทะเล ระบบออสโมซิสกลับ การจัดการน้ําเกลือ

• การผลิตพลังงาน: ระบบน้ําเย็น ท่อปรับความหนาว

• ผงและกระดาษ: สายขาว, เครื่องย่อย

4ข้อดี

• ความ แข็งแรง ที่ เกิน ไป: ความแข็งแรงการออกกําลัง (550-800 MPa) เป็นประมาณ2.5 ถึง 3 เท่าของ 316Lทําให้ผนังบางและระบบท่อเบาขึ้น

• ความทนทานต่อการกัดกรอง: PREN ≥ 40 ให้ความทนทานที่โดดเด่นต่อการเจาะ, การกัดกร่อนในช่องแยก, และการกัดกร่อนจากการกัดกร่อนด้วยเครียดคลอริด (SCC)

• มากกว่า 2205: เกินการใช้งานแบบ duplex 2205 ทั้งในด้านความทนทานต่อการกัดสนองและความแข็งแรงทางกล

• การออกแบบรัศมียาว: R=1.5D ลดการลดความดัน, ความวุ่นวาย, และการละลาย

• ระยะความร้อนที่กว้าง: รักษาคุณสมบัติจาก -50 °C ถึง 300 °C

5. ฟังก์ชัน

90 ° LR นิ้วมือเปลี่ยนทิศทางของไหลของเหลวภายในระบบท่อโดย 90 องศาที่มีการสูญเสียความดันอย่างน้อยการออกแบบรัศมียาว (R = 1.5D) ลดความต้านทานการไหลเวียน, ความวุ่นวาย, และการละลาย, ทําให้มันเหมาะสําหรับความเร็วสูงและการใช้สื่อ corrosive.การเชื่อมต่อบัตต์-สเวดให้ความถาวร, การต่อสรรกันการรั่วไหลที่มีความสมบูรณ์แบบทางโครงสร้างสูงสําหรับสภาพแวดล้อมการใช้งานที่สําคัญ.

6คําแนะนําการติดตั้ง

1. การตรวจสอบการถอดกระเป๋า: ตรวจสอบความเสียหายจากการขนส่ง; ตรวจสอบการตรา, ขนาดและการรับรองวัสดุตาม ASME B169

2. การเตรียมผิว: ทําความสะอาดบานผสมและบริเวณใกล้เคียง โดยใช้เครื่องมือเหล็กดัดสีพิเศษ; ลบน้ํามัน, ไขมัน และสารปนเปื้อน

3. การจัดอันดับ: ติดตั้งเอลโค้ทให้ถูกต้องกับท่อเชื่อม

4. การเชื่อมกระดาน: ใช้สอยสอยขั้นต่ําในการถือชุดในตําแหน่ง; ทําความสะอาดอย่างละเอียดก่อนการสอยสุดท้าย

5. การปั่น: ดําเนินการปั่นท้ายตาม WPS ที่ได้รับการอนุมัติกับผสมผสานที่ได้รับการรับรอง สําหรับ Super Duplex 2507 การควบคุมการใส่ความร้อนที่เข้มงวดเป็นสิ่งจําเป็น ใช้ GTAW หรือ SMAW กับโลหะที่ตรงกันER2594. ความร้อนที่นําเข้าต้องคงอยู่ใน0.5 ถึง 1.5 kJ/mm. อุณหภูมิระหว่างทางต้องถูกรักษา≤ 100°C ถึง 150°Cเพื่อป้องกันการสร้างระยะที่เสียหายปกติไม่จําเป็นต้องทําความร้อนก่อน

6. การรักษาหลังการผสม:จําเป็นต้องใช้วิธีกลั่นละลายที่ 1020-1120 °C ตามด้วยการลดน้ําเพื่อฟื้นฟูโครงสร้าง duplex และความทนทานต่อการกัดกร่อน

7. การตรวจสอบ: ดําเนินการ NDT (PT/MT, UT) ตามความต้องการของโครงการ แนะนําให้ตรวจสอบปริมาณเฟอริทตาม ASTM E562

7หลักการป้องกัน

• ขั้นต่ําอุณหภูมิ: ไม่แนะนําการใช้ในระดับข้างต้น300°C; การเผชิญหน้านานเกิน 316 °C อาจทําให้เกิดความอ่อนแอ

• ความสมดุลของเฟอริต: ให้แน่ใจว่าสารสารเฟอริทจะอยู่ระหว่าง40-60%. การรักษาความร้อนที่ไม่ถูกต้องคือสาเหตุที่พบบ่อยที่สุดของอัตราส่วนของเฟอริทที่ผิดสเปค

• ความรู้สึกต่อระยะระหว่างโลหะ: เซลด์ซุปเปอร์ดูเพล็กซ์มีความรู้สึกต่อการสร้างซิกม่าและชิเฟส การควบคุมความร้อนที่เข้าอย่างเข้มงวดเป็นข้อบังคับ

• ความสะอาด: จําเป็นต้องมีความสะอาดสูงกว่าการผลิตเหล็กคาร์บอน; ใช้เครื่องมือพิเศษเพื่อป้องกันการปนเปื้อน

• การทดสอบการเกรี้ยว: การทดสอบวิธี ASTM A923 C เป็นมาตรฐานในการตรวจสอบความทนทานต่อการกัดกร่อน

• ความสอดคล้อง NACE: สําหรับบริการก๊าซกรด ยืนยันความเป็นไปตามความต้องการของ NACE MR0175

8. การส่งและการจัดส่ง

• ระยะเวลาจัดส่งทั่วไปคือ7~30 วัน, ขึ้นอยู่กับปริมาณการสั่งซื้อและรายละเอียดความพร้อม

9เงื่อนไขการจ่ายเงิน

• วิธีการชําระเงินระหว่างประเทศทั่วไปประกอบด้วยT/T (การโอนโทรเลข)และL/C at sight (Letter of Credit) (จดหมายรับรอง)

10. การบรรจุ

ผลิตภัณฑ์ถูกบรรจุไว้อย่างปลอดภัยกล่องพลายเวย์หรือกล่องไม้ด้วยการปรับความปลอดภัยภายใน เพื่อให้การขนส่งปลอดภัย และป้องกันความเสียหายระหว่างการขนส่ง
