ข้อต่อท่อเหล็กสแตนเลสขึ้นรูปแรงดันสูง 6000LBS

ข้อต่อท่อเหล็กสแตนเลสขึ้นรูปแรงดันสูง 6000LBS

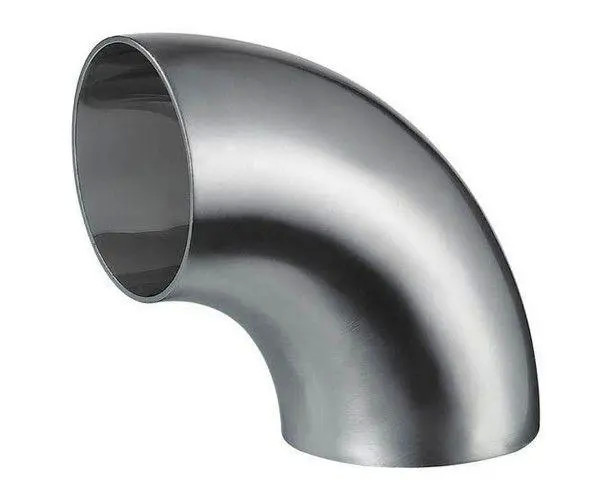

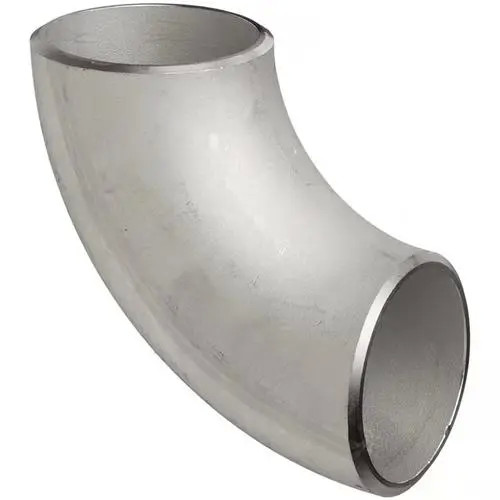

ข้อศอกเหล็กสแตนเลสขึ้นรูปแรงดันสูง 6000LBS แสดงถึงจุดสูงสุดของความสามารถในการรับแรงดันในการออกแบบข้อต่อแบบเกลียวและแบบสวมอัด ผลิตจาก ASTM A182 F316 สแตนเลส โดยใช้เทคโนโลยี การขึ้นรูปด้วยแม่พิมพ์ปิด ข้อต่อข้อศอกนี้สามารถทนต่อแรงดันการทำงานที่สูงเป็นพิเศษได้ถึง 6000 ปอนด์ต่อตารางนิ้ว ที่อุณหภูมิแวดล้อม กระบวนการขึ้นรูปจะจัดเรียงโครงสร้างเม็ดเกรนของวัสดุตามรูปทรงของข้อต่อ ขจัดรูพรุนและข้อบกพร่องภายในที่มักพบในข้อต่อแบบหล่อ ข้อได้เปรียบทางโลหะวิทยาเหล่านี้ส่งผลโดยตรงต่อความต้านทานความล้าที่เหนือกว่าและประสิทธิภาพที่เชื่อถือได้ในระยะยาวภายใต้สภาวะแรงดันแบบวัฏจักรที่พบในหน่วยกำลังไฮดรอลิก, Christmas trees นอกชายฝั่ง, ชุดฉีดสารเคมีแรงดันสูง และระบบท่อร่วมใต้น้ำลึก

ปลายข้อศอกสวมอัดแรงดันสูงแต่ละอันถูกกลึงอย่างแม่นยำตามมาตรฐาน ASME B16.11 ของความคลาดเคลื่อนของมิติ ทำให้มั่นใจได้ว่าเข้ากันได้ดีกับท่อ Schedule 80 และ Schedule 160 เกรดสแตนเลส 316 ซึ่งมีโมลิบดีนัม 2-3% ให้ความต้านทานต่อการกัดกร่อนแบบรูพรุนและแบบร่องที่เกิดจากคลอไรด์ได้ดีกว่า 304 อย่างมาก ทำให้ข้อศอกขึ้นรูปนี้เป็นตัวเลือกที่ชัดเจนสำหรับสภาพแวดล้อมอุตสาหกรรมทางทะเล นอกชายฝั่ง และชายฝั่ง การควบคุมคุณภาพที่เข้มงวดรวมถึงการทดสอบ PMI (Positive Material Identification) สำหรับทุกชุดการผลิต, การทดสอบเปลือกด้วยแรงดันน้ำที่ 1.5 เท่าของแรงดันที่กำหนด, และ การตรวจสอบด้วยสารแทรกซึมของเหลว บนพื้นผิวที่สำคัญตามข้อกำหนด ASME Section V เพื่อตรวจจับความไม่ต่อเนื่องของพื้นผิวที่อาจส่งผลต่อความสมบูรณ์ของแรงดัน

ข้อมูลจำเพาะทางเทคนิค

ข้อได้เปรียบหลักและพื้นที่การใช้งาน

• ความสามารถในการรับแรงดันที่ยอดเยี่ยม: ระดับ 6000LBS ช่วยให้สามารถใช้งานในวงจรไฮดรอลิกแรงดันสูงพิเศษ, สายควบคุมบ่อน้ำ, และท่อร่วมใต้น้ำที่ข้อต่อ Class 3000 มาตรฐานจะเล็กเกินไปสำหรับขอบเขตการทำงาน
• ความสมบูรณ์ของการขึ้นรูปด้วยแม่พิมพ์ปิด: การไหลของเม็ดเกรนที่ขึ้นรูปตามรูปทรงของข้อศอก ให้ความแข็งแรงต่อความล้าสูงกว่าข้อต่อแบบหล่อแบบลงทุนถึง 30% และแทบจะขจัดความเสี่ยงของเส้นทางการรั่วไหลที่เกิดจากรูพรุนภายใน
• การป้องกันการกัดกร่อนที่เสริมด้วยโมลิบดีนัม 316: ปริมาณโมลิบดีนัม 2-3% ในสแตนเลส 316 ให้ความต้านทานที่สำคัญต่อการกัดกร่อนแบบรูพรุนในสภาพแวดล้อมที่มีคลอไรด์ รวมถึงบริเวณที่ละอองน้ำทะเล, พื้นที่แปรรูปสารเคมี, และโรงงานอุตสาหกรรมชายฝั่ง
• หน่วยกำลังไฮดรอลิก: จำเป็นสำหรับการเชื่อมต่อสายจ่ายแรงดันสูงของปั๊มเข้ากับชุดสะสมแรงดัน, ชุดท่อควบคุมทิศทาง, และวงจรเพิ่มแรงดันที่ทำงานที่แรงดันเกิน 350 บาร์ (5000 psi)
• แท่นขุดเจาะน้ำมันและก๊าซนอกชายฝั่ง: ใช้ในท่อกระบวนการบนแท่น, ระบบฉีดสารเคมี, สายควบคุมไฮดรอลิก, และท่อเครื่องมือวัดบ่อน้ำที่สแตนเลส 316 ตรงตามข้อกำหนดการรับรองวัสดุ NORSOK M-650
• การฉีดสารเคมีแรงดันสูง: เหมาะสำหรับสายฉีดเมทานอล, สารยับยั้งการกัดกร่อน, และสารยับยั้งตะกรันที่ทำงานที่แรงดันสูงสุด 6000 psi ในหน่วยกระบวนการกลั่นและปิโตรเคมี
• ระบบใต้น้ำลึก: เข้ากันได้กับท่อใต้น้ำแบบ Super duplex และสแตนเลส 316 ในชุดท่อร่วม, จุดสิ้นสุดท่อ (PLETs), และระบบเชื่อมต่อท่อส่งที่ออกแบบมาสำหรับความลึกของน้ำเกิน 3000 เมตร
• แท่นทดสอบแรงดันน้ำ: ใช้ในการทดสอบแรงดันของชุดท่อร่วมสำหรับวาล์ว, แอคทูเอเตอร์, และเครื่องมือใต้หลุม ที่ข้อต่อเองต้องทนต่อแรงดันทดสอบที่สูงกว่าอุปกรณ์ที่กำลังประเมิน

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างระหว่างระดับแรงดัน 3000LBS และ 6000LBS สำหรับข้อศอกสวมอัดขึ้นรูป?

ตอบ: การระบุ 6000LBS หมายถึงข้อต่อมีพิกัดแรงดันใช้งานสูงสุดที่อุณหภูมิแวดล้อม (CWP) 6000 psi ซึ่งเป็นสองเท่าของพิกัด 3000LBS พิกัดที่สูงขึ้นนี้ได้มาจากการเพิ่มความหนาของผนัง, อัตราส่วนการลดรูปจากการขึ้นรูปที่สูงขึ้น, และข้อกำหนดการตรวจสอบแบบไม่ทำลายที่เข้มงวดกว่า ข้อศอกสวมอัด 6000LBS สามารถแยกแยะด้วยสายตาจาก 3000LBS ได้ด้วยส่วนผนังที่หนากว่าอย่างเห็นได้ชัดและส่วนลึกของเบ้าที่มากกว่า เมื่อเลือกระหว่างสองแบบนี้ ต้องพิจารณาแรงดันออกแบบของระบบ, ข้อกำหนดปัจจัยด้านความปลอดภัยตามรหัส ASME B31.3 Process Piping, และ Schedule ของท่อ (Sch 160 หรือ XXS สำหรับการใช้งาน 6000LBS) ร่วมกัน ข้อศอกสแตนเลสขึ้นรูป 6000LBS เป็นตัวเลือกมาตรฐานสำหรับระบบไฮดรอลิกแรงดันสูงที่แรงดันใช้งานสูงสุดมักเกิน 3000 psi

ถาม: การเชื่อมต่อแบบสวมอัดช่วยให้มั่นใจถึงประสิทธิภาพการป้องกันการรั่วซึมภายใต้สภาวะ 6000 psi ได้อย่างไร?

ตอบ: ข้อต่อแบบสวมอัดสร้างการเชื่อมแบบฟิลเล็ตระหว่างเส้นผ่านศูนย์กลางภายนอกของท่อและแกนเบ้าของข้อศอก ช่องว่าง 1/16 นิ้ว (1.6 มม.) ระหว่างปลายท่อและก้นเบ้าช่วยให้ท่อขยายตัวเนื่องจากความร้อนระหว่างการเชื่อมโดยไม่ก่อให้เกิดความเค้นที่อาจทำให้เกิดรอยร้าว การเชื่อมแบบฟิลเล็ตตามแนวเส้นรอบวงที่ได้จะให้การปิดผนึกแบบเต็มความลึกด้วยความแข็งแรงที่สูงกว่าแรงดันระเบิดของท่อ การตรวจสอบด้วยสารแทรกซึมของเหลวหลังการเชื่อมตาม ASME Section V Article 6 จะดำเนินการกับข้อต่อสวมอัดทั้งหมดในโรงงานของเรา เพื่อยืนยันว่าไม่มีรอยร้าวบนพื้นผิว, รูพรุน, หรือข้อบกพร่องจากการหลอมไม่สมบูรณ์ สำหรับการใช้งานในสภาพแวดล้อมที่มี H2S (sour service) เราใช้ขั้นตอนการเชื่อมที่ควบคุมความแข็งตาม NACE MR0175/ISO 15156 เพื่อป้องกันการแตกร้าวจากแรงดันซัลไฟด์ในเขตที่ได้รับผลกระทบจากความร้อนของข้อต่อข้อศอกแรงดันสูงนี้

ถาม: ข้อศอกขึ้นรูป 6000LBS นี้สามารถจัดส่งพร้อมการตรวจสอบย้อนกลับวัสดุเต็มรูปแบบและการตรวจสอบโดยบุคคลที่สามได้หรือไม่?

ตอบ: ได้อย่างแน่นอน ข้อศอกสแตนเลสขึ้นรูปทุกชิ้นจะมาพร้อมกับรายงานการทดสอบวัสดุ EN 10204 Type 3.1 ที่บันทึกองค์ประกอบทางเคมี, คุณสมบัติทางกล (ความต้านทานแรงดึง, ความแข็งแรงคราก, การยืดตัว, การลดพื้นที่), และค่าแรงกระแทก Charpy V-notch ที่อุณหภูมิทดสอบที่กำหนด การตรวจสอบย้อนกลับชุดการผลิตเต็มรูปแบบจะถูกรักษาไว้ตั้งแต่ใบรับรองโรงงานเหล็กต้นฉบับ ผ่านการขึ้นรูป, การอบอ่อน, การกลึง, และขั้นตอนการตรวจสอบขั้นสุดท้าย เรายินดีต้อนรับหน่วยงานตรวจสอบบุคคลที่สาม รวมถึง Bureau Veritas, DNV, Lloyd's Register, SGS, และ TUV เพื่อเป็นพยานในการทดสอบแรงดันน้ำ, การยืนยัน PMI, การตรวจสอบมิติ, และขั้นตอน NDE ในโรงงานของเรา ตัวเลือก NDE เพิ่มเติมรวมถึงการตรวจสอบด้วยรังสี (RT) และการทดสอบด้วยคลื่นอัลตราโซนิก (UT) สามารถดำเนินการได้ตามคำขอสำหรับการใช้งานข้อศอกขึ้นรูปในบริการที่สำคัญ
