หน้าแปลนคอเชื่อมยาวทองแดงนิกเกิล ASTM B466 UNS C71500 ASME B16.5

ผนังคอผ่าตัดยาวทองแดงไนเคิล ASTM B466 UNS C71500 ASME B165

1รายละเอียดสินค้า

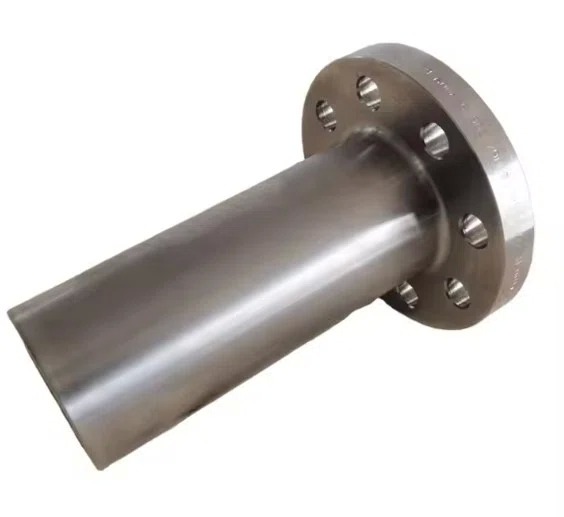

ผลิตภัณฑ์นี้เป็น Long Welding Neck Flange (LWNF) ผลิตจากUNS C71500(70/30 ทองแดง-ไนเคิลสลัด / CuNi 70/30)ASTM B466และASME B165มาตรฐานเรียกว่า CuNi 70/30 หรือ Werkstoff Nr. 20882สารสกัดนี้มีประมาณ 70% ทองแดงและ 30% นิเคิล พร้อมการเพิ่มเหล็กและแมนแกนเซสเล็ก ๆ น้อย ๆ เพื่อเพิ่มความแข็งแรงและความทนทานต่อการกัดกร่อน. แฟลนจ์คอผสมผสานยาวมีคอที่ขยายออกไปและมีผนังหนักที่ให้การเสริมเสริมเพิ่มเติมในการใช้งานความเครียดสูง. ไม่เหมือนกับ flange คอสลัดมาตรฐาน, LWNF ถูกสร้างขึ้นในสองส่วน: ส่วนบนคือกระบอกผนังหนัก,ส่วนส่วนล่างเป็นแผ่นแผ่นคล้ายแผ่นแผ่นที่มีขนาดทั้งหมดที่สอดคล้องกับ ASME B16.5 แฟลนจ์มาตรฐาน. แฟลนจ์นี้ถูกออกแบบมาสําหรับการเชื่อมต่อบัตต์-เวลด์กับระบบท่อและนําไปใช้เป็นหลักในการสร้างเครื่องบรรจุความดันที่ทํางานเป็นกระปุก(เช่น ดอกระบายน้ําแบบ thermowell).

2ปารามิเตอร์สินค้าหลัก

3การใช้งาน / การใช้

ชิ้นคอผสมผสานยาวนี้ เหมาะสําหรับระบบน้ําทะเลและของเหลวที่รุนแรงในสภาพแวดล้อมที่ต้องการ:

• ภาชนะความดันและเครื่องปั่น: การเชื่อมโยงจุ้น, จุ้น thermowell

• น้ํามันและก๊าซนอกทะเล: ท่อพลาตฟอร์ม การใช้งานใต้ทะเล ระบบฉีดน้ําทะเล

• การสร้างเรือและเรือ: ระบบปรับปรุงความเย็นน้ําทะเล, สายไฟ, ระบบน้ําไฟในทะเล

• โรงงานลดเกลือ: ลําดับความดันสูงของน้ําทะเล

• การผลิตพลังงาน: ระบบน้ําเย็นแบบคอนเดนเซอร์ เครื่องแลกเปลี่ยนความร้อน

• การประมวลผลทางเคมี: สภาพแวดล้อมที่มีคลอริดที่เหล็กไร้ขัดสีอาจได้รับ SCC

4ข้อดี

• การออกแบบคอยืด: กระบอกมีผนังหนักให้การเสริมเสริมและการกระจายความเครียดเพิ่มเติมในการใช้งานความเครียดสูง ทําให้มันเหมาะสมสําหรับกระปุกกระปุกความดัน

• ความทนทานต่อการกัดกร่อนสูงกว่า: ทนทานอย่างพิเศษต่อน้ําทะเล, การเจาะ, การกัดกร่อนในช่องแตก, และการแตกกร่อนจากการกัดกร่อนของคลอริด

• ความแข็งแรงสูงกว่า: 70/30 CuNi ให้ความแข็งแรงและความทนทานต่อการบดลงที่ดีกว่า 90/10 CuNi

• ความต้านทานต่อสารสกปรกทางชีวภาพ: ปริมาณ ทองแดง ที่ มี ใน ธาตุ ป้องกัน การ เติบโต ของ สัตว์ชีวภาพ ใน ทะเล

• ความสามารถในการปั่นที่ดีเยี่ยม: โครงสร้างอัลฟ่าแบบ 1 ขั้นตอน ทําให้คุณสมบัติการผลิตได้ดีเยี่ยม

• ความสะดวกในการกั้น: คอขยายให้ความสะอาดสําหรับการปิดในอุปกรณ์ประกอบการ

5. ฟังก์ชัน

แฟลนจ์คอผ่าตัดยาวให้จุดเชื่อมต่อที่แข็งแกร่งและถาวรสําหรับเชื่อมต่อระบบท่อกับภาชนะความดัน เครื่องปั่นและเครื่องแลกเปลี่ยนความร้อนคอกําแพงหนักขยายเป็น butt- welded กับท่อหรือจุ้ยจุ้ม, สร้างโครงสร้างที่รวมกันที่กระจายความเครียดอย่างเท่าเทียมกันและลดความหนุนแรงที่ความเข้มข้น. หน้า flange มีการรองรับการประปาเพื่อให้แน่ใจว่าการปิดที่น่าเชื่อถือเมื่อ bolted ไปยัง flange การจับคู่ ไม่เหมือนกับ flanges สะพายคอมาตรฐานประเภทยาวไม่เหมาะสําหรับท่อ และใช้เป็นหลักในการใช้ในโรงงานแปรรูป.

6คําแนะนําการติดตั้ง

1. การตรวจสอบการถอดกระเป๋า: ตรวจสอบความเสียหายจากการขนส่ง; ตรวจสอบการตรา, ขนาดและชั้นความดันตาม ASME B165

2. การเตรียมผิว: ทํา ความ สะอาด ช่อง ผสม และ พื้นที่ ติด ๆ กัน โดย ใช้ เครื่องมือ พิเศษ; ถอน น้ํามัน, ไขมัน และ สิ่ง สกปรก ทุก อย่าง ออก

3. การจัดอันดับ: จัดคอ flange อย่างแม่นยํากับท่อหรือจุลจุลจุล

4. การปั่น: ทําการเชื่อมแบบบัตต์ตาม WPS ที่ได้รับการอนุมัติกับผสมผสานที่ได้รับการรับรอง ใช้กระบวนการ GTAW (TIG) กับโลหะที่ตรงกัน ไม่จําเป็นต้องทําการทําความร้อนก่อน โดยทั่วไป อุณหภูมิระหว่างทาง ≤ 150 °Cไม่จําเป็นต้องรักษาความร้อนหลังการผสม

5. การติดตั้งกระปุก: วางซัคเกตที่เหมาะสม (ตัวอย่างเช่น สายกลม, PTFE) บนหน้า flange

6. โบลท์: ติดตั้งลูกขัดและกระชับในลําดับลูกหมุนข้ามไปถึงค่าลูกหมุนที่แนะนํา

7. การทดสอบน้ํา: ความดันการทดสอบ = 1.5 × ความดันการออกแบบ; อุณหภูมิบริเวณไม่ต่ํากว่า 5 °C

7หลักการป้องกัน

• ความสะอาด: จําเป็นต้องมีความสะอาดสูงกว่าการผลิตเหล็กคาร์บอน; ใช้เครื่องมือพิเศษเพื่อป้องกันการปนเปื้อน

• อุณหภูมิจํากัด: สําหรับบริการการเกรดน้ํา ตรวจสอบสภาพของระบบสําหรับอุณหภูมิมากกว่า 300 °C

• ความร้อนในการปั่น: CuNi ธารน้ําช้ากับหนังออกไซด์; ต้องการการควบคุม amperage ที่เหมาะสม

• ความเหมาะสมในระดับกลาง: ไม่แนะนําให้ใช้กับกรดออกซิเดนที่แข็งแรง (เช่นกรดไนทริก) หรือระบบอะโมเนีย

• ทอร์คการบอลท์: ไม่เกินแรงหมุนที่แนะนําเพื่อป้องกันความเสียหายของกระปุกหรือความบิดเบือนของ flange

• การคัดเลือกกระปุก: เลือกวัสดุประปาที่สอดคล้องกับสื่อการใช้งานและสภาพความดัน / อุณหภูมิ

8. การส่งและการจัดส่ง

• ระยะเวลาจัดส่งทั่วไปคือ15~30 วัน, ขึ้นอยู่กับปริมาณการสั่งซื้อ, ประเภทความดันและความพร้อมของรายละเอียด

9เงื่อนไขการจ่ายเงิน

• วิธีการชําระเงินระหว่างประเทศทั่วไปประกอบด้วยT/T (การโอนโทรเลข)และL/C at sight (Letter of Credit) (จดหมายรับรอง)

10. การบรรจุ

• ผลิตภัณฑ์ถูกบรรจุไว้อย่างปลอดภัยกล่องพลายเวย์หรือกล่องไม้ด้วยการปรับความปลอดภัยภายใน เพื่อให้การขนส่งปลอดภัย และป้องกันความเสียหายระหว่างการขนส่ง

11หลักการหลังการขาย / การคืนสินค้าและการรับประกัน

• ผลิตภัณฑ์ทั้งหมดได้รับการตรวจสอบคุณภาพอย่างเข้มงวด ก่อนการจัดส่งใบรับรองการทดสอบโรงงาน (EN 10204 3.1/3.2)มี

• PMI และการตรวจสอบจากผู้บริการที่อยู่ภายนอก (ABS, DNV, CCS, LR, BV ฯลฯ) สามารถสอบถามได้

• กรณีมีปัญหาด้านคุณภาพ ให้เก็บบรรจุสินค้าเดิม และให้รูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบจากผู้บริหารที่สาม

• เงื่อนไขการคืน แลกเปลี่ยน และการรับประกัน โดยวิธีเฉพาะเจาะจง

FAQ

1คุณเป็นบริษัทพาณิชย์หรือผู้ผลิต?
เราเป็นผู้ผลิต คุณเห็นใบรับรอง
2เวลาส่งของคุณนานแค่ไหน?
โดยทั่วไปมัน 5-10 วันถ้าสินค้ามีในสต๊อก. หรือมัน 15-20 วันถ้าสินค้าไม่มีในสต๊อก, มันเป็นตามปริมาณ.
3คุณให้ตัวอย่างไหมครับ ฟรีหรือเพิ่ม
ใช่ เราสามารถนําเสนอตัวอย่างฟรี แต่ต้องจ่ายค่าจัดส่ง
4สัญญาการชําระเงินของคุณคืออะไร?
การชําระ <= 1000USD, 100% ก่อนชําระ. การชําระ>= 1000USD, 50% T / T ก่อนชําระ, เงินสมดุลก่อนการจัดส่ง.
