คูเปอร์ นิเคิลตาปิด ASTM B466 UNS C71500 4" ASME B16.48 ป้องกันการเกรด

แผ่นปิดแบบ Spectacle Blind นิกเกิลทองแดง ASTM B466 UNS C71500 ขนาด 4 นิ้ว ASME B16.48 ป้องกันการกัดกร่อน

1. รายละเอียดผลิตภัณฑ์

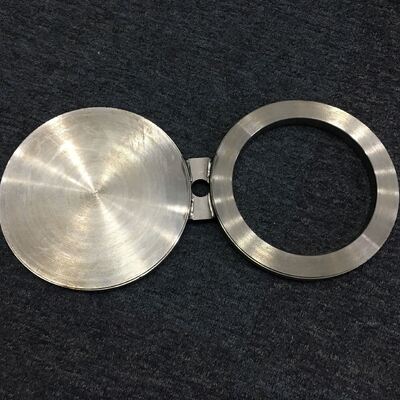

ผลิตภัณฑ์นี้คือแผ่นปิดแบบ Spectacle Blind (หรือที่เรียกว่า Figure-8 Blind) ผลิตจากUNS C71500 (โลหะผสมทองแดง-นิกเกิล 70/30 / CuNi 70/30) ตามมาตรฐานASTM B46610. การบรรจุหีบห่อASME B16.48 แผ่นปิดแบบ Spectacle Blind เป็นอุปกรณ์ปิดท่อแบบถาวร ประกอบด้วยแผ่นโลหะสองแผ่นเชื่อมต่อกันด้วยแกนสั้นๆ: แผ่นทึบหนึ่งแผ่น (Blind) และแผ่นเปิดที่มีรูตรงกลางหนึ่งแผ่น (Ring Spacer)รูปทรงเลขแปดคล้ายกับแว่นตา จึงเป็นที่มาของชื่อUNS C71500 หรือที่รู้จักในชื่อ CuNi 70/30 หรือ Werkstoff Nr. 2.0882 ประกอบด้วยทองแดงประมาณ 70% และนิกเกิล 30% พร้อมการเติมเหล็กและแมงกานีสเล็กน้อยเพื่อเพิ่มความแข็งแรงและความทนทานต่อการกัดกร่อนหน้าแปลนขนาด 4 นิ้วนี้ออกแบบมาเพื่อติดตั้งระหว่างหน้าแปลน ASME B16.5 สองชิ้น เพื่อให้การแยกอย่างสมบูรณ์สำหรับอุปกรณ์หรือส่วนของท่อที่ต้องการการตรวจสอบ การบำรุงรักษา หรือการถอดออกจากบริการ. 2. พารามิเตอร์ผลิตภัณฑ์หลักการตรวจสอบเมื่อแกะกล่อง

รายละเอียด / ช่วง

การต่อเรือและการเดินเรือ

: ระบบหล่อเย็นน้ำทะเล, ท่อน้ำดับเพลิง, ระบบบัลลาสต์

• แท่นขุดเจาะน้ำมันและก๊าซนอกชายฝั่ง: ท่อบนแท่น, การใช้งานใต้น้ำ, การฉีดน้ำทะเล

• โรงงานผลิตน้ำทะเล: การรับน้ำทะเล, ท่อป้อนน้ำระบบ Reverse Osmosis, การหมุนเวียนน้ำเกลือ

• การผลิตไฟฟ้า: ระบบน้ำหล่อเย็นคอนเดนเซอร์, เครื่องแลกเปลี่ยนความร้อน

• การแปรรูปทางเคมี: สภาพแวดล้อมที่มีคลอไรด์ซึ่งสแตนเลสอาจเกิดการแตกร้าวจากความเค้น (SCC)

• การแยกอุปกรณ์: ด้านต้นน้ำ/ปลายน้ำของเครื่องแลกเปลี่ยนความร้อน, ถัง, ปั๊มที่ต้องการการบำรุงรักษา

• 4. ข้อดีการแยกอย่างสมบูรณ์

: ให้การแยกที่แน่นอน ไม่มีการรั่วไหล – น่าเชื่อถือกว่าวาล์วที่อาจรั่วหรือเปิดโดยไม่ได้ตั้งใจ

• ความทนทานต่อการกัดกร่อนที่เหนือกว่า: ทนทานต่อการกัดกร่อนจากน้ำทะเล, การกัดกร่อนแบบรูเข็ม, การกัดกร่อนแบบร่อง, การแตกร้าวจากความเค้น และการเปราะจากไฮโดรเจนได้ดีเยี่ยม

• ทนทานต่อการเกาะติดของชีวภาพ: ส่วนประกอบทองแดงช่วยยับยั้งการเจริญเติบโตของสิ่งมีชีวิตในทะเลตามธรรมชาติ

• การบ่งชี้ด้วยภาพ: มือจับ/แท็บที่ยื่นออกมาจะแสดงให้เห็นอย่างชัดเจนว่าท่อเปิดหรือปิดอยู่

• การติดตั้งถาวร: ติดตั้งอยู่ในระบบท่อตลอดอายุการใช้งาน ไม่ต้องจัดเก็บแผ่นปิดและ Ring Spacer แยกต่างหาก

• การสลับใช้งานง่าย: หมุน 180 องศาเพื่อเปลี่ยนจากตำแหน่งเปิดเป็นปิดโดยไม่ต้องถอดอุปกรณ์ออก

• ความแข็งแรงสูง: CuNi 70/30 ให้ความแข็งแรงและความทนทานต่อการสึกกร่อนดีกว่า CuNi 90/10

• 5. หน้าที่Spectacle Blind ทำหน้าที่เป็นอุปกรณ์ปิดท่อแบบถาวรและป้องกันการรั่วไหล

ในตำแหน่ง

“เปิด”, ชุดอุปกรณ์จะถูกหมุน 180 องศา เพื่อให้แผ่นปิดทึบอยู่ระหว่างหน้าแปลน ปิดกั้นการไหลอย่างสมบูรณ์ในตำแหน่ง“ปิด”, ชุดอุปกรณ์จะถูกหมุน 180 องศา เพื่อให้แผ่นปิดทึบอยู่ระหว่างหน้าแปลน ปิดกั้นการไหลอย่างสมบูรณ์แผ่นปิดที่ไม่ได้ใช้งานจะห้อยอยู่นอกชุดหน้าแปลน สามารถมองเห็นได้โดยผู้ปฏิบัติงานเพื่อยืนยันสถานะของท่อต้องใช้ปะเก็นสองชิ้น – ชิ้นหนึ่งอยู่แต่ละด้านของแผ่นปิดที่ใช้งาน.6. คำแนะนำในการติดตั้งการตรวจสอบเมื่อแกะกล่อง

: ตรวจสอบความเสียหายจากการขนส่ง; ตรวจสอบเครื่องหมาย มิติ และระดับแรงดันตาม ASME B16.48

1. การเตรียมพื้นผิว: ทำความสะอาด Spectacle Blind และหน้าแปลนด้วยเครื่องมือเฉพาะ; ขจัดน้ำมัน จาระบี และสิ่งปนเปื้อนทั้งหมด

2. การเตรียมหน้าแปลน: ลดแรงดันและระบายน้ำออกจากส่วนท่อ; คลายน็อตหน้าแปลนและแยกหน้าแปลนออกจากกัน

3. การติดตั้งปะเก็น: วางปะเก็นใหม่ไว้ทั้งสองด้านของ Spectacle Blind (ด้านละหนึ่งชิ้นบนหน้าแปลนของแผ่นปิดที่ใช้งาน)

4. การจัดตำแหน่ง: สำหรับการทำงานปกติ ให้วาง Ring Spacer ไว้ระหว่างหน้าแปลน (ตำแหน่งเปิด)

5. . สำหรับการปิดระบบ ให้หมุน 180 องศา เพื่อวางแผ่นปิดทึบ (ตำแหน่งปิด)การขันน็อต: ติดตั้งสลักเกลียวที่ยาวขึ้น (เพื่อรองรับความหนาเพิ่มเติมของ Spectacle Blind และปะเก็นสองชิ้น)

6. ความเข้ากันได้ของสารเคมีการตรวจสอบ: ยืนยันว่ามือจับ/แท็บที่ยื่นออกมาบ่งชี้ตำแหน่งที่ถูกต้อง (Spacer = เปิด; Blind = ปิด)

7. 7. ข้อควรระวังความสะอาด

: ต้องการความสะอาดในระดับสูงกว่าการผลิตเหล็กคาร์บอน; ใช้เครื่องมือเฉพาะเพื่อป้องกันการปนเปื้อน

• ขีดจำกัดอุณหภูมิ: สำหรับการใช้งานที่เกี่ยวข้องกับการกัดกร่อนในน้ำ ให้ตรวจสอบสภาพระบบสำหรับอุณหภูมิที่สูงกว่า 300°C

• ข้อกำหนดปะเก็น: ต้องใช้ปะเก็นสองชิ้น – ชิ้นหนึ่งอยู่แต่ละด้านของแผ่นปิดที่ใช้งาน

• การขันน็อต: ต้องใช้สลักเกลียวยาวขึ้น เนื่องจากความหนาเพิ่มเติมของ Spectacle Blind และปะเก็นสองชิ้น

• ความเข้ากันได้ของสารเคมี: ไม่แนะนำให้ใช้กับกรดออกซิไดซ์ที่รุนแรง (เช่น กรดไนตริก) หรือระบบแอมโมเนีย

• ข้อกำหนดพื้นที่: การติดตั้งต้องรองรับการหมุนของ Spectacle Blind เต็มที่สำหรับการหมุน 180 องศา

• การบ่งชี้ด้วยมือจับ: มือจับที่ยื่นออกมาเป็นตัวบ่งชี้สถานะท่อด้วยภาพหลัก – ตรวจสอบให้แน่ใจว่ามองเห็นได้ชัดเจนและระบุถูกต้อง

• 8. การจัดส่งและการขนส่งเวลาจัดส่งมาตรฐานโดยทั่วไปคือ

15–30 วัน

• , ขึ้นอยู่กับปริมาณการสั่งซื้อ ระดับแรงดัน และความพร้อมของสเปค9. เงื่อนไขการชำระเงินวิธีการชำระเงินระหว่างประเทศทั่วไป ได้แก่

T/T (Telegraphic Transfer)

• และL/C at sight (Letter of Credit)10. การบรรจุหีบห่อผลิตภัณฑ์จะถูกบรรจุอย่างแน่นหนาใน

กล่องไม้อัด

• หรือลังไม้ พร้อมวัสดุกันกระแทกภายในเพื่อให้แน่ใจว่าการขนส่งปลอดภัยและป้องกันความเสียหายระหว่างการขนส่ง11. นโยบายหลังการขาย / การคืนสินค้าและการรับประกันผลิตภัณฑ์ทั้งหมดผ่านการตรวจสอบคุณภาพอย่างเข้มงวดก่อนจัดส่ง พร้อม

ใบรับรองการทดสอบจากโรงงาน (EN 10204 3.1/3.2)

• สามารถใช้ได้การตรวจสอบโดยบุคคลที่สาม (ABS, DNV, CCS, LR, BV, ฯลฯ) สามารถใช้ได้ตามคำขอในกรณีที่มีปัญหาด้านคุณภาพ โปรดเก็บบรรจุภัณฑ์เดิมไว้และจัดเตรียมรูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบโดยบุคคลที่สาม

• เงื่อนไขการคืนสินค้า การแลกเปลี่ยน และการรับประกันเฉพาะขึ้นอยู่กับข้อตกลงสัญญาขายขั้นสุดท้าย

• คำถามที่พบบ่อย

• 1. ท่านเป็นบริษัทเทรดดิ้งหรือผู้ผลิต ?

  เราเป็นผู้ผลิต ท่านสามารถดูใบรับรองได้

  2. ระยะเวลาในการจัดส่งของท่านนานเท่าใด ?
  โดยทั่วไปคือ 5-10 วันหากสินค้ามีในสต็อก หรือ 15-20 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
  3. ท่านมีตัวอย่างให้หรือไม่ ? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม ?
  ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องชำระค่าขนส่ง
  4. เงื่อนไขการชำระเงินของท่านคืออะไร ?
  การชำระเงิน

  =1000 USD, ชำระล่วงหน้า 50% T/T, ชำระส่วนที่เหลือก่อนจัดส่ง
