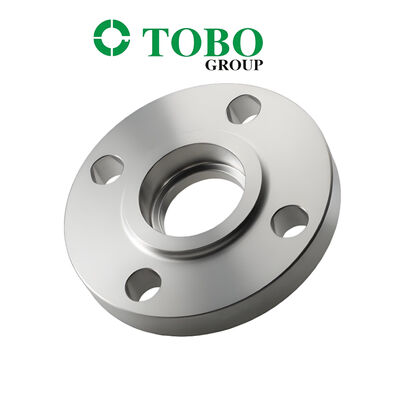

หน้าแปลนสวมทับ ASTM A815 UNS S31803 เหล็กกล้าไร้สนิมดูเพล็กซ์ ขนาด 2" หน้าแปลนเชื่อมต่อท่อแรงดันสูง

หน้าแปลนสลิปออน ASTM A815 UNS S31803 สแตนเลสดูเพล็กซ์ 2" หน้าแปลนเชื่อมต่อท่อแรงดันสูง

1. รายละเอียดผลิตภัณฑ์

ผลิตภัณฑ์นี้คือหน้าแปลนแบบสลิปออน (SO) ที่ผลิตจาก UNS S31803 (Duplex 2205 / F51) สแตนเลส ตามมาตรฐาน ASTM A815L/C at sight (Letter of Credit)ASME B16.5 UNS S31803 เป็นสแตนเลสแบบสองเฟสที่มีโครงสร้างจุลภาคประมาณ 50% เฟอร์ไรต์ และ 50% ออสเทนไนต์ ให้ความแข็งแรงต่อผลผลิต เป็นสองเท่า ของสแตนเลสออสเทนไนต์ซีรีส์ 300 มาตรฐาน เช่น 304L หรือ 316L ในขณะที่ยังคงความต้านทานการกัดกร่อนที่ดีเยี่ยม หน้าแปลนแบบสลิปออนได้รับการออกแบบให้สอดเข้าไปในปลายท่อ จากนั้นจึงยึดด้วย การเชื่อมฟิลเลทสองครั้ง—ครั้งหนึ่งด้านในและครั้งหนึ่งด้านนอก—ให้การเชื่อมต่อที่แข็งแรงและป้องกันการรั่วซึม หน้าแปลนขนาด 2" นี้เหมาะสำหรับการใช้งานแรงดันปานกลางถึงสูง และใช้กันอย่างแพร่หลายในระบบท่ออุตสาหกรรมที่ต้องการความทนทานสูง2. พารามิเตอร์ผลิตภัณฑ์หลัก

พารามิเตอร์

หน้าแปลนสลิปออนนี้เหมาะอย่างยิ่งสำหรับระบบของเหลวแรงดันสูงและมีการกัดกร่อน:

น้ำมันและก๊าซ

• : แท่นขุดเจาะนอกชายฝั่ง, ท่อใต้น้ำ, ท่อกระบวนการแรงดันสูงการแปรรูปทางเคมี

• : กรดที่มีคลอไรด์, การใช้งานน้ำเกลือ, เครื่องแลกเปลี่ยนความร้อนโรงงานผลิตน้ำทะเล

• : ท่อน้ำเข้าทะเลแรงดันสูงและท่อป้อน ROวิศวกรรมทางทะเล

• : ระบบท่อน้ำทะเล, การต่อเรือการผลิตไฟฟ้า

• : ระบบน้ำหล่อเย็น, การใช้งานที่อุณหภูมิสูงเยื่อกระดาษและกระดาษ

• : สายการฟอกขาว, ระบบย่อยสลาย4. ข้อดี

ความแข็งแรงที่เหนือกว่า

• : ความแข็งแรงครากประมาณ สองเท่า ของเหล็กออสเทนไนต์ 316L ทำให้สามารถออกแบบผนังที่บางลงและลดน้ำหนักได้ความต้านทานการกัดกร่อนที่ดีเยี่ยม

• : PREN ~34-36 ให้ความต้านทานที่โดดเด่นต่อการกัดกร่อนแบบรูเข็ม, การกัดกร่อนแบบร่อง และการแตกร้าวจากการกัดกร่อนจากความเค้นคลอไรด์ความเรียบง่ายของสลิปออน

• : ติดตั้งง่าย สามารถหมุนหน้าแปลนเพื่อจัดแนวรูสลักก่อนการเชื่อมได้คุ้มค่า

• : ต้นทุนเริ่มต้นต่ำกว่าหน้าแปลนคอเชื่อม; ติดตั้งประหยัดกว่าการเชื่อมที่ดี

• : เข้ากันได้กับขั้นตอนการเชื่อมมาตรฐาน; แนะนำให้ทำการอบอ่อนด้วยสารละลายหลังการเชื่อม5. หน้าที่

หน้าแปลนสลิปออนให้จุดเชื่อมต่อแบบสลักสำหรับเชื่อมต่อท่อ วาล์ว หรืออุปกรณ์ในระบบท่อ

 หน้าแปลนจะสอดเข้าไปในปลายท่อและยึดด้วยการเชื่อมฟิลเลททั้งด้านในและด้านนอก ทำให้เกิดข้อต่อที่แข็งแรงและป้องกันการรั่วซึม หน้าแปลนรองรับปะเก็นเพื่อให้แน่ใจว่ามีการปิดผนึกที่เชื่อถือได้เมื่อขันเข้ากับหน้าแปลนที่ประกบกัน6. คำแนะนำในการติดตั้ง

การตรวจสอบหลังแกะกล่อง

1. : ตรวจสอบความเสียหายจากการขนส่ง; ตรวจสอบเครื่องหมายและขนาดตาม ASME B16.5การเตรียมพื้นผิว

2. : ทำความสะอาดปลายท่อและรูหน้าแปลนโดยใช้เครื่องมือเฉพาะ; ขจัดน้ำมัน จาระบี และสิ่งปนเปื้อนทั้งหมดการวางตำแหน่ง

3. : สอดหน้าแปลนสลิปออนเข้ากับท่อในตำแหน่งที่ต้องการ ปลายท่อควรอยู่ห่างจากหน้าแปลนประมาณ ความหนาผนังท่อ + 1/8" (3 มม.) เพื่อเว้นที่สำหรับการเชื่อมภายในการจัดแนว

4. : หมุนหน้าแปลนเพื่อจัดแนวรูสลักกับส่วนประกอบที่ประกบกันการเชื่อมแต้ม

5. : ทำการเชื่อมแต้มหลายจุดรอบหน้าแปลนเพื่อยึดให้อยู่กับที่การเชื่อมขั้นสุดท้าย

6. : ทำการเชื่อมฟิลเลททั้งด้านในและด้านนอกของหน้าแปลน สำหรับวัสดุดูเพล็กซ์ การควบคุมปริมาณความร้อนที่เข้มงวดเป็นสิ่งสำคัญ จำเป็นต้องมีการอบอ่อนด้วยสารละลายที่ 1020-1100°C ตามด้วยการชุบน้ำ เพื่อรักษาสภาพโครงสร้างแบบดูเพล็กซ์และความต้านทานการกัดกร่อนหลังการเชื่อม

7. : ทำความสะอาดบริเวณที่เชื่อม; แนะนำให้ทำการตรวจสอบด้วยสายตาและ PT/MTการขันสลัก

8. : ติดตั้งปะเก็น สลัก และขันให้แน่นตามลำดับแรงบิดไขว้ตามค่าแรงบิดที่แนะนำ7. ข้อควรระวัง

สมดุลเฟอร์ไรต์

• : ตรวจสอบให้แน่ใจว่าปริมาณเฟอร์ไรต์อยู่ในช่วง 40-60% โดยปริมาตร การอบชุบด้วยความร้อนที่ไม่เหมาะสมเป็นสาเหตุที่พบบ่อยที่สุดของอัตราส่วนเฟอร์ไรต์ที่นอกเหนือจากข้อกำหนดข้อจำกัดด้านอุณหภูมิ

• : ไม่แนะนำให้ใช้ที่อุณหภูมิสูงกว่า 300°C หรือต่ำกว่า -50°C เนื่องจากความเหนียวลดลงความสะอาด

• : ต้องการความสะอาดในระดับที่สูงกว่าการผลิตเหล็กคาร์บอน; ใช้เครื่องมือเฉพาะเพื่อป้องกันการปนเปื้อนช่องว่างการเชื่อม

• : ช่องว่างการตั้งค่า 1/8" (3 มม.) เป็นสิ่งจำเป็นเพื่อป้องกันไม่ให้โลหะเชื่อมทำความเสียหายต่อหน้าแปลนแรงบิดการขันสลัก

• : อย่าให้เกินแรงบิดที่แนะนำเพื่อป้องกันความเสียหายของปะเก็นหรือการบิดเบี้ยวของหน้าแปลนการเลือกปะเก็น

• : เลือกวัสดุปะเก็นที่เข้ากันได้กับตัวกลางที่ใช้งานและสภาวะแรงดัน/อุณหภูมิการทดสอบคุณภาพ

• : แนะนำ PMI ตาม ASTM E1476, UT ตาม ASTM A388, PT/MT ตาม ASTM E165/E7098. การจัดส่งและการจัดส่ง

เวลาจัดส่งมาตรฐานโดยทั่วไปคือ

• 15–30 วัน สำหรับขนาดมาตรฐาน ขนาดที่ใหญ่ขึ้นและข้อกำหนดที่กำหนดเองอาจต้องใช้เวลานำนานขึ้น9. เงื่อนไขการชำระเงิน

วิธีการชำระเงินระหว่างประเทศทั่วไป ได้แก่

• T/T (Telegraphic Transfer) และ L/C at sight (Letter of Credit)10. บรรจุภัณฑ์

ผลิตภัณฑ์ได้รับการบรรจุอย่างแน่นหนาใน

• กล่องไม้อัด หรือ ลังไม้ พร้อมวัสดุกันกระแทกภายในเพื่อให้แน่ใจว่าการขนส่งปลอดภัยและป้องกันความเสียหายระหว่างการขนส่ง11. นโยบายหลังการขาย / การคืนสินค้าและการรับประกัน

ผลิตภัณฑ์ทั้งหมดผ่านการตรวจสอบคุณภาพอย่างเข้มงวดก่อนจัดส่ง พร้อมด้วย

• ใบรับรองการทดสอบจากโรงงาน (EN 10204 3.1/3.2) ที่มีให้การตรวจสอบโดยบุคคลที่สาม (ABS, DNV, CCS, LR, BV, ฯลฯ) มีให้บริการตามคำขอ

• ในกรณีที่มีปัญหาด้านคุณภาพ โปรดเก็บบรรจุภัณฑ์เดิมไว้และจัดเตรียมรูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบโดยบุคคลที่สาม

• เงื่อนไขการคืนสินค้า การแลกเปลี่ยน และการรับประกันเฉพาะขึ้นอยู่กับข้อตกลงสัญญาขายขั้นสุดท้าย

• คำถามที่พบบ่อย

1. คุณเป็นบริษัทการค้าหรือผู้ผลิต ?

    เราเป็นผู้ผลิต คุณสามารถดูใบรับรองได้
2. ระยะเวลาในการจัดส่งของคุณนานเท่าใด?
    โดยทั่วไปคือ 5-10 วันหากสินค้ามีในสต็อก หรือ 15-20 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
3. คุณจัดหาตัวอย่างหรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม?
    ใช่ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องชำระค่าขนส่ง
4. เงื่อนไขการชำระเงินของคุณคืออะไร?
    การชำระเงิน
=1000USD, ชำระล่วงหน้า 50% T/T, ชำระส่วนที่เหลือก่อนจัดส่ง
