CUNI Slip On Flange ASTM B466 UNS C71500 4 นิ้ว ASME B165

CUNI Slip On Flange ASTM B466 UNS C71500 4 นิ้ว ASME B16.5

1. รายละเอียดผลิตภัณฑ์

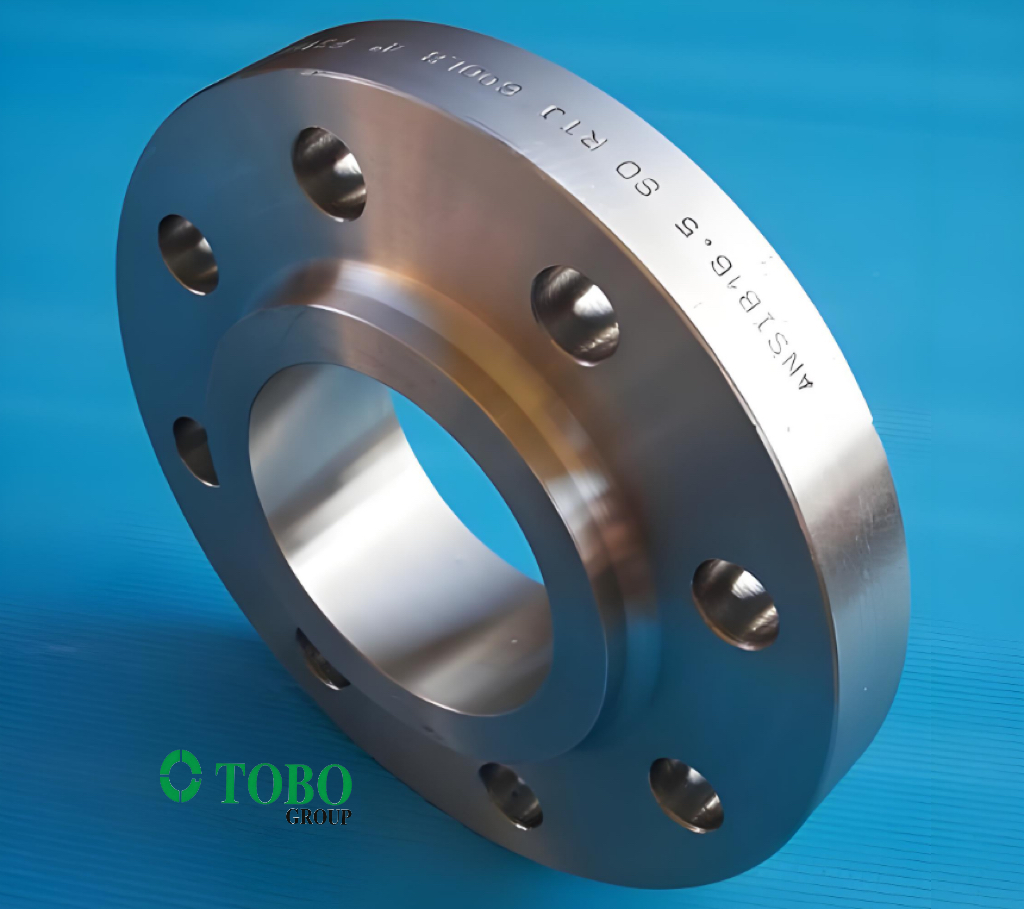

ผลิตภัณฑ์นี้คือหน้าแปลนแบบสลิปออน (SO) ที่ผลิตจาก UNS C71500 (โลหะผสมทองแดง-นิกเกิล 70/30 / CuNi 70/30) ตามมาตรฐาน ASTM B466L/C at sight (Letter of Credit)ASME B16.5 หรือที่รู้จักกันในชื่อ CuNi30Fe1Mn หรือ Werkstoff Nr. 2.0882 โลหะผสมนี้ประกอบด้วยทองแดงประมาณ 70% และนิกเกิล 30% พร้อมด้วยเหล็กและแมงกานีสเล็กน้อยเพื่อเพิ่มความแข็งแรง ความต้านทานการกัดกร่อน และความต้านทานการสึกกร่อนหน้าแปลนแบบสลิปออนได้รับการออกแบบให้สวมทับปลายท่อ จากนั้นจึงเชื่อมทั้งด้านในและด้านนอก ทำให้เกิดการเชื่อมต่อที่แข็งแรงและป้องกันการรั่วซึมหน้าแปลนขนาด 4 นิ้วนี้เหมาะสำหรับการใช้งานแรงดันต่ำถึงปานกลาง และนิยมใช้ในระบบท่อสำหรับเรือและน้ำทะเล2. พารามิเตอร์ผลิตภัณฑ์หลัก

พารามิเตอร์

หน้าแปลนสลิปออนนี้เหมาะอย่างยิ่งสำหรับระบบน้ำทะเลและของเหลวที่มีฤทธิ์กัดกร่อน:

การเดินเรือและการต่อเรือ

• : ระบบหล่อเย็นน้ำทะเล, ท่อน้ำดับเพลิง, ระบบบัลลาสต์แท่นขุดเจาะน้ำมันและก๊าซนอกชายฝั่ง

• : ท่อบนแท่น, การใช้งานใต้น้ำ, การฉีดน้ำทะเลโรงงานผลิตน้ำจืด

• : การรับน้ำทะเล, ท่อป้อนน้ำแบบรีเวิร์สออสโมซิส, การหมุนเวียนน้ำเกลือการผลิตไฟฟ้า

• : ระบบน้ำหล่อเย็นคอนเดนเซอร์, เครื่องแลกเปลี่ยนความร้อนการแปรรูปทางเคมี

• : สภาพแวดล้อมที่มีคลอไรด์, หน่วยน้ำหล่อเย็น4. ข้อดี

ความต้านทานการกัดกร่อนที่เหนือกว่า

• : ทนทานต่อการกัดกร่อนของน้ำทะเล, การกัดกร่อนแบบรูเข็ม, การกัดกร่อนแบบร่อง และการกัดกร่อนจากความเค้นคลอไรด์ได้อย่างดีเยี่ยมความต้านทานการเกาะติดของชีวภาพ

• : ส่วนประกอบทองแดงช่วยยับยั้งการเจริญเติบโตของสิ่งมีชีวิตในทะเลความแข็งแรงสูงขึ้น

• : CuNi 70/30 ให้ความแข็งแรงและความต้านทานการสึกกร่อนที่ดีกว่า CuNi 90/10คุ้มค่า

• : การออกแบบแบบสลิปออนติดตั้งง่ายกว่าและประหยัดกว่าหน้าแปลนแบบคอเชื่อมเชื่อมได้ดี

• : โครงสร้างแบบเฟสเดียว (alpha) ทำให้มีคุณสมบัติในการผลิตที่ยอดเยี่ยม5. หน้าที่

หน้าแปลนสลิปออนทำหน้าที่เป็นจุดเชื่อมต่อแบบสลักสำหรับต่อท่อ วาล์ว หรืออุปกรณ์ หน้าแปลนจะสวมทับปลายท่อและยึดด้วยการเชื่อมแบบฟิลเลททั้งด้านในและด้านนอก ทำให้เกิดข้อต่อที่แข็งแรงและป้องกันการรั่วซึม

หน้าแปลนรองรับปะเก็นเพื่อให้แน่ใจว่ามีการปิดผนึกที่เชื่อถือได้เมื่อขันสลักเข้ากับหน้าแปลนที่ประกบ6. คำแนะนำในการติดตั้ง

การตรวจสอบเมื่อแกะกล่อง

1. : ตรวจสอบความเสียหายจากการขนส่ง ตรวจสอบเครื่องหมายและขนาดตามมาตรฐาน ASME B16.5การเตรียมพื้นผิว

2. : ทำความสะอาดปลายท่อและรูหน้าแปลนโดยใช้เครื่องมือเฉพาะ ขจัดคราบน้ำมัน จาระบี และสิ่งปนเปื้อนทั้งหมดการจัดตำแหน่ง

3. : สวมหน้าแปลนสลิปออนเข้ากับท่อตามตำแหน่งที่ต้องการปลายท่อไม่ควรชิดกับพื้นผิวปิดผนึกแบบยกสูง.ในกรณีที่มีปัญหาด้านคุณภาพ โปรดเก็บบรรจุภัณฑ์เดิมไว้และจัดเตรียมรูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบโดยบุคคลที่สาม

4. : หมุนหน้าแปลนเพื่อจัดแนวรูสลักกับส่วนประกอบที่ประกบ.ในกรณีที่มีปัญหาด้านคุณภาพ โปรดเก็บบรรจุภัณฑ์เดิมไว้และจัดเตรียมรูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบโดยบุคคลที่สาม

5. : ทำการเชื่อมยึดหลายจุดรอบหน้าแปลนเพื่อยึดให้อยู่กับที่.ในกรณีที่มีปัญหาด้านคุณภาพ โปรดเก็บบรรจุภัณฑ์เดิมไว้และจัดเตรียมรูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบโดยบุคคลที่สาม

6. : ทำการเชื่อมแบบฟิลเลททั้งด้านในและด้านนอกของหน้าแปลนแนะนำให้ใช้การเชื่อม TIG.ในกรณีที่มีปัญหาด้านคุณภาพ โปรดเก็บบรรจุภัณฑ์เดิมไว้และจัดเตรียมรูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบโดยบุคคลที่สาม

7. : ทำความสะอาดบริเวณที่เชื่อม ไม่จำเป็นต้องมีการอบชุบหลังการเชื่อมการขันสลัก

8. : ติดตั้งปะเก็น สลัก และขันให้แน่นตามลำดับการขันไขว้ตามค่าแรงบิดที่แนะนำ7. ข้อควรระวัง

ความสะอาด

• : ต้องการความสะอาดในระดับสูงกว่าการผลิตเหล็กกล้าคาร์บอน ใช้เครื่องมือสแตนเลสเฉพาะขีดจำกัดอุณหภูมิ

• : สำหรับการใช้งานที่ทนต่อการกัดกร่อนในน้ำ ให้ตรวจสอบสภาพระบบสำหรับอุณหภูมิที่สูงกว่า 300°C.ในกรณีที่มีปัญหาด้านคุณภาพ โปรดเก็บบรรจุภัณฑ์เดิมไว้และจัดเตรียมรูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบโดยบุคคลที่สาม

• : บ่อหลอม CuNi จะหนืดและมีฟิล์มออกไซด์ ต้องมีการควบคุมแอมแปร์ที่เหมาะสมความเข้ากันได้ของตัวกลาง

• : ไม่แนะนำให้ใช้กับกรดออกซิไดซ์ที่แรง (เช่น กรดไนตริก) หรือระบบแอมโมเนียแรงบิดในการขันสลัก

• : อย่าขันแรงบิดเกินค่าที่แนะนำเพื่อป้องกันความเสียหายต่อปะเก็นหรือการบิดเบี้ยวของหน้าแปลนการเลือกปะเก็น

• : เลือกวัสดุปะเก็นที่เข้ากันได้กับตัวกลางที่ใช้งานและสภาวะแรงดัน/อุณหภูมิ8. การจัดส่งและการส่งมอบ

เวลาจัดส่งมาตรฐานโดยทั่วไปคือ

• 15–30 วัน, ขึ้นอยู่กับปริมาณการสั่งซื้อ ระดับแรงดัน และความพร้อมของสเปค.ในกรณีที่มีปัญหาด้านคุณภาพ โปรดเก็บบรรจุภัณฑ์เดิมไว้และจัดเตรียมรูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบโดยบุคคลที่สาม

วิธีการชำระเงินระหว่างประเทศทั่วไป ได้แก่

• T/T (Telegraphic Transfer) และ L/C at sight (Letter of Credit).ในกรณีที่มีปัญหาด้านคุณภาพ โปรดเก็บบรรจุภัณฑ์เดิมไว้และจัดเตรียมรูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบโดยบุคคลที่สาม

ผลิตภัณฑ์จะถูกบรรจุอย่างแน่นหนาใน

• กล่องไม้อัด หรือ ลังไม้ พร้อมวัสดุกันกระแทกภายในเพื่อให้แน่ใจว่าการขนส่งปลอดภัยและป้องกันความเสียหายระหว่างการขนส่ง.ในกรณีที่มีปัญหาด้านคุณภาพ โปรดเก็บบรรจุภัณฑ์เดิมไว้และจัดเตรียมรูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบโดยบุคคลที่สาม

ผลิตภัณฑ์ทั้งหมดผ่านการตรวจสอบคุณภาพอย่างเข้มงวดก่อนจัดส่ง พร้อมด้วย

• ใบรับรองการทดสอบจากโรงงาน (EN 10204 3.1/3.2) ที่มีให้.ในกรณีที่มีปัญหาด้านคุณภาพ โปรดเก็บบรรจุภัณฑ์เดิมไว้และจัดเตรียมรูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบโดยบุคคลที่สาม

• .ในกรณีที่มีปัญหาด้านคุณภาพ โปรดเก็บบรรจุภัณฑ์เดิมไว้และจัดเตรียมรูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบโดยบุคคลที่สาม

• เงื่อนไขการคืนสินค้า การแลกเปลี่ยน และการรับประกันเฉพาะจะขึ้นอยู่กับข้อตกลงในสัญญาขายขั้นสุดท้าย

• คำถามที่พบบ่อย

1. คุณเป็นบริษัทการค้าหรือผู้ผลิต ?

    เราเป็นผู้ผลิต คุณสามารถดูใบรับรองได้
2. ระยะเวลาในการจัดส่งของคุณนานเท่าใด?
    โดยทั่วไปคือ 5-10 วันหากสินค้ามีในสต็อก หรือ 15-20 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
3. คุณมีตัวอย่างให้หรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม?
    ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องชำระค่าขนส่ง
4. เงื่อนไขการชำระเงินของคุณคืออะไร?
    การชำระเงิน
=1000USD, ชำระล่วงหน้า 50% T/T, ชำระส่วนที่เหลือก่อนจัดส่ง
