แฟลนจ์สมาชิกรอบ ASTM A815 UNS S31803 เหล็กไร้สแตนเลสแบบย้อนหลัง 2?? ASME B165

แฟลนจ์สมาชิกรอบ ASTM A815 UNS S31803 เหล็กไร้สแตนเลสแบบย้อนหลัง 2?? ASME B165

1รายละเอียดสินค้า

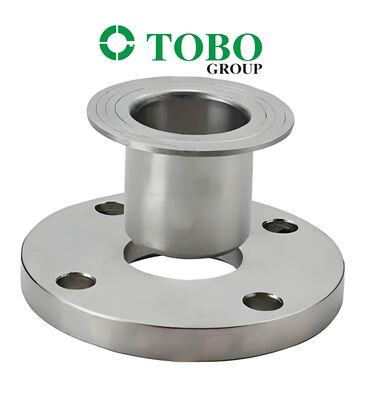

ผลิตภัณฑ์นี้เป็นแผ่นผูก Lap Joint (LJ) ผลิตจากUNS S31803(Duplex 2205 / F51) สแตนเลสASTM A815และASME B165มาตรฐาน. แฟลนจ์ประสานเข็มขัด (ยังเรียกว่า "แฟลนจ์ลอย") เป็นการประกอบสองส่วนประกอบด้วย แฟลนจ์รองรับและปลาย stub. ปลาย stub เป็น butt- welded กับท่อ, และ lap joint flange slips ผ่านปลาย stubแฟลนจ์เองคือไม่ติดต่อตรงกับปลายท่อหรือปลายสตับ ทําให้มันสามารถหมุนได้อย่างอิสระ. UNS S31803 เป็นสแตนเลสแบบสองเฟสที่มีโครงสร้างเล็กประมาณ 50% austenite และ 50% ferriteมีความแข็งแรงประมาณสองเท่าของเหล็กไร้ขัด austenitic แบบมาตรฐาน 300 เช่น 304/316L. แฟลนจ์ขนาด 2" นี้ถูกออกแบบมาสําหรับการใช้งานที่ต้องการการแยกแยกบ่อย ๆ ความยืดหยุ่นในการจัดสรรและความทนทานต่อการกัดกร่อนสูง

2ปารามิเตอร์สินค้าหลัก

3การใช้งาน / การใช้

แฟลนจ์สับขานี้เหมาะสําหรับสภาพแวดล้อมที่เกรี้ยวและระบบที่ต้องการการบํารุงรักษาบ่อย:

• น้ํามันและก๊าซ: แพลตฟอร์มในทะเล, ท่อใต้น้ํา, สายฉีดสารเคมี

• การประมวลผลทางเคมี: กระแสกระบวนการที่มีคลอริด บริการกรด

• วิศวกรรมเรือ: ระบบท่อน้ําทะเล สร้างเรือ โรงงานปรับน้ําเกลือ

• การผลิตพลังงาน: ระบบน้ําเย็น เครื่องแลกเปลี่ยนความร้อน

• ผงและกระดาษ: สายสี, ระบบการย่อย

• ท่อความดันต่ําและเส้นทางกว้าง: ขนาดมากกว่า 24 นิ้วมักถูกผลิตเป็นข้อข้อมือ

4ข้อดี

• การออกแบบ Flange ที่หมุน: แฟลนจ์รองรับสามารถหมุนได้อย่างอิสระ, ทําให้การจัดสรรของรูบอลท์ง่ายแม้กระทั่งเมื่อท่อไม่ถูกจัดสรร

• ประหยัด: เพียงปลายสตับเท่านั้นที่ต้องทําจากสแตนเลสแบบดับเพล็กซ์ แฟลนจ์รองรับสามารถผลิตจากสแตนเลสคาร์บอนราคาถูก ลดต้นทุนระบบโดยสิ้นเชิง

• ความ แข็งแรง ที่ เกิน ไป: ความแข็งแรงของผลผลิตประมาณสองเท่าของเหล็ก austenitic 316L ทําให้การออกแบบผนังบาง

• ความทนทานต่อการกัดกร่อนที่ดี: PREN ~ 34-36 ให้ความทนทานที่โดดเด่นต่อการเจาะ, การกัดกร่อนแยก, และการแตกของกัดกร่อนความเครียดคลอริด

• การดูแลง่าย: การออกแบบสานลําเลียงสามารถแยกและประกอบใหม่อย่างรวดเร็วโดยไม่ต้องตัดหรือปั่นสําหรับการตรวจสอบและทําความสะอาดท่อ

5. ฟังก์ชัน

แฟลนจ์ประสานกระโปรงเป็นจุดเชื่อมต่อที่สามารถถอดออกได้และกันการรั่วไหลได้สําหรับเชื่อมต่อท่อ, วาล์วหรืออุปกรณ์ในระบบท่อ. ปลาย stub ได้รับการผสมผสานกับท่อ, และรองรับ flange slips ผ่านมัน, ยอมให้ flange หมุนอย่างอิสระสําหรับการจัดสรร bolt-หลุม. ด้านหน้าของแฟลนจ์มีตัวประกอบสําหรับการประกันการปิดที่น่าเชื่อถือเมื่อ bolted ไปยังแฟลนจ์การจับคู่หรือการเปลี่ยนส่วนประกอบ.

6คําแนะนําการติดตั้ง

1. การตรวจสอบการถอดกระเป๋า: ตรวจสอบความเสียหายจากการขนส่ง; ตรวจสอบเครื่องหมายและขนาดตาม ASME B165

2. การเตรียมผิว: ทําความสะอาดบานสลัดปลายสตับและพื้นที่ติดกับมัน โดยใช้เครื่องมือพิเศษ; ลบน้ํามัน, ไขมัน และสารพิษทั้งหมด

3. การเชื่อมปลายสตับ: ท่อท่อที่ผ่านการรับรอง WPS โดยใช้เครื่องเชื่อมที่ได้รับการรับรองจําเป็นต้องใช้สารละลายในการเผาไหม้ที่ 1020-1100 °C ตามด้วยการดับน้ําเพื่อรักษาโครงสร้างแบบสองแบบและความทนทานต่อการกัดกร่อน

4. การประกอบฟลิ่ง: เลื่อนขาขาขาขาขาขาขาขาขาขา

5. การติดตั้งกระปุก: วางซัคเกตที่เหมาะสม (ตัวอย่างเช่น สายกลม, PTFE) บนหน้า flange

6. โบลท์: สอดคล้องรู bolt โดยหมุน flange การสนับสนุนอย่างอิสระ, ติดตั้ง bolts, และ tighten ในลําดับของลูกหมุนข้ามไปยังค่าลูกหมุนแนะนํา

7. การทดสอบน้ํา: ความดันการทดสอบ = 1.5 × ความดันการออกแบบ; อุณหภูมิบริเวณไม่ต่ํากว่า 5 °C

7หลักการป้องกัน

• ความสมดุลของเฟอริต: ให้ความมั่นคงในส่วนของเฟอริทที่อยู่ในระหว่าง 40-60% โดยปริมาณ การรักษาความร้อนที่ไม่เหมาะสมเป็นสาเหตุที่พบบ่อยที่สุดของอัตราส่วนของเฟอริทที่ผิดสเปค

• ขั้นต่ําอุณหภูมิ: ไม่แนะนําการใช้ที่สูงกว่า 300 °C หรือต่ํากว่า -50 °C เนื่องจากความแข็งแรงที่ลดลง

• ความสะอาด: จําเป็นต้องมีความสะอาดสูงกว่าการผลิตเหล็กคาร์บอน; ใช้เครื่องมือพิเศษเพื่อป้องกันการปนเปื้อน

• ทอร์คการบอลท์: ไม่เกินแรงหมุนที่แนะนําเพื่อป้องกันความเสียหายของกระปุกหรือความบิดเบือนของ flange

• การคัดเลือกกระปุก: เลือกวัสดุประปาที่สอดคล้องกับสื่อการใช้งานและสภาพความดัน / อุณหภูมิ

• ความเหมาะสมของปลายสตับ: ให้แน่ใจว่าชนิดปลายสตับ (A, B, หรือ C) ตรงกับการออกแบบ flange จับ

8. การส่งและการจัดส่ง

• ระยะเวลาจัดส่งทั่วไปคือ15~30 วันสําหรับขนาดมาตรฐาน; ขนาดใหญ่และรายละเอียดที่กําหนดเองอาจต้องใช้เวลานาน

9เงื่อนไขการจ่ายเงิน

• วิธีการชําระเงินระหว่างประเทศทั่วไปประกอบด้วยT/T (การโอนโทรเลข)และL/C at sight (Letter of Credit) (จดหมายรับรอง)

10. การบรรจุ

• ผลิตภัณฑ์ถูกบรรจุไว้อย่างปลอดภัยกล่องพลายเวย์หรือกล่องไม้ด้วยการปรับความปลอดภัยภายใน เพื่อให้การขนส่งปลอดภัย และป้องกันความเสียหายระหว่างการขนส่ง

11หลักการหลังการขาย / การคืนสินค้าและการรับประกัน

• ผลิตภัณฑ์ทั้งหมดได้รับการตรวจสอบคุณภาพอย่างเข้มงวด ก่อนการจัดส่งใบรับรองการทดสอบโรงงาน (EN 10204 3.1/3.2)มีให้บริการ, รวมถึงปริมาณเฟอริทและผลการทดสอบการเกรด

• การตรวจสอบจากฝ่ายที่สาม (ABS, DNV, CCS, LR, BV ฯลฯ) สามารถสอบถามได้

• กรณีมีปัญหาด้านคุณภาพ ให้เก็บบรรจุสินค้าเดิม และให้รูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบจากผู้บริหารที่สาม

• เงื่อนไขการคืน แลกเปลี่ยน และการรับประกัน โดยวิธีเฉพาะเจาะจง

FAQ

1คุณเป็นบริษัทพาณิชย์หรือผู้ผลิต?
เราเป็นผู้ผลิต คุณเห็นใบรับรอง
2เวลาส่งของคุณนานแค่ไหน?
โดยทั่วไปมัน 5-10 วันถ้าสินค้ามีในสต๊อก. หรือมัน 15-20 วันถ้าสินค้าไม่มีในสต๊อก, มันเป็นตามปริมาณ.
3คุณให้ตัวอย่างไหมครับ ฟรีหรือเพิ่ม
ใช่ เราสามารถนําเสนอตัวอย่างฟรี แต่ต้องจ่ายค่าจัดส่ง
4สัญญาการชําระเงินของคุณคืออะไร?
การชําระ <= 1000USD, 100% ก่อนชําระ. การชําระ>= 1000USD, 50% T / T ก่อนชําระ, เงินสมดุลก่อนการจัดส่ง.
