แฟลนจ์คอสลัด ASTM A815 UNS S31803 ดับเพลสสแตนเลสสแตนเลส 4

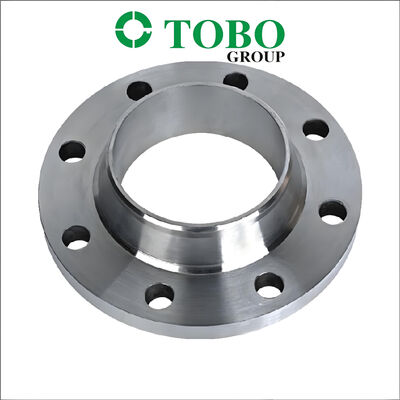

หน้าแปลนคอเชื่อม ASTM A815 UNS S31803 เหล็กกล้าไร้สนิมดูเพล็กซ์ ขนาด 4 นิ้ว หน้าแปลนเชื่อมต่อท่อแรงดันสูง

1. รายละเอียดผลิตภัณฑ์

ผลิตภัณฑ์นี้คือหน้าแปลนคอเชื่อม (WN) ผลิตจากUNS S31803(Duplex 2205 / F51) เหล็กกล้าไร้สนิม ตามมาตรฐานASTM A815และASME B16.5UNS S31803 เป็นเหล็กกล้าไร้สนิมแบบสองเฟส มีโครงสร้างจุลภาคประมาณ 50% เฟอร์ไรต์ และ 50% ออสเทนไนต์ ให้ความแข็งแรงต่อการครากประมาณสองเท่าของเหล็กกล้าไร้สนิมออสเทนไนต์ซีรีส์ 300 มาตรฐาน เช่น 304L หรือ 316L ในขณะที่ยังคงความเหนียวและการเชื่อมที่ดีหน้าแปลนคอเชื่อมมีแกนเรียวที่เชื่อมต่อกับผนังท่อได้อย่างราบรื่น ให้ความแข็งแรงสูง การกระจายแรงเค้น และความน่าเชื่อถือในการปิดผนึกหน้าแปลนขนาด 4 นิ้วนี้ออกแบบมาสำหรับการเชื่อมชนแบบถาวรในระบบท่อแรงดันสูงและการใช้งานที่กัดกร่อน

2. พารามิเตอร์ผลิตภัณฑ์หลัก

3. การใช้งาน / การใช้ประโยชน์

หน้าแปลนคอเชื่อมนี้เหมาะสำหรับระบบของเหลวแรงดันสูงและการกัดกร่อน:

• น้ำมันและก๊าซนอกชายฝั่ง: ระบบฉีดน้ำทะเล, ท่อส่งกระบวนการบนแท่นขุดเจาะ, ท่อส่งใต้ทะเลและท่อส่งขึ้น

• การแปรรูปทางเคมี: กระแสของเหลวที่มีคลอไรด์, การใช้งานกับกรด

• โรงงานผลิตน้ำทะเล: ท่อป้อนเมมเบรน RO แรงดันสูง

• เยื่อกระดาษและกระดาษ: สายการฟอกขาวด้วยคลอรีนไดออกไซด์

• FPSOs: ท่อส่งกระบวนการส่วนบนที่สัมผัสกับบรรยากาศทะเล

• การผลิตไฟฟ้า: ระบบน้ำหล่อเย็นอุณหภูมิสูง, เครื่องแลกเปลี่ยนความร้อน

4. ข้อดี

• ความแข็งแรงเหนือกว่า: ความแข็งแรงต่อการครากสูงกว่า 316L ถึง 2.5 ถึง 3 เท่า ทำให้สามารถใช้ผนังที่บางลงและระบบท่อที่เบาลงสำหรับระดับแรงดันที่เท่ากัน

• ความต้านทานการกัดกร่อนที่ดีเยี่ยม: PREN ~34-36 ให้ความต้านทานที่โดดเด่นต่อการกัดกร่อนแบบรูเข็ม, การกัดกร่อนแบบร่อง และการแตกร้าวจากการกัดกร่อนจากความเค้นคลอไรด์

• การออกแบบคอเชื่อม: แกนเรียวให้การเปลี่ยนแรงเค้นที่ราบรื่น, ทนทานต่อความล้าและการหมุนเวียนของความร้อนได้ดีเยี่ยม

• การเชื่อมที่ดี: เข้ากันได้กับขั้นตอนการเชื่อมมาตรฐาน; จำเป็นต้องมีการอบอ่อนแบบสารละลายหลังการเชื่อมเพื่อรักษาสภาพจุลภาคออสเทน-เฟอร์ไรต์ 50/50

• คุ้มค่า: ปริมาณนิกเกิลที่ต่ำกว่าเมื่อเทียบกับเกรดออสเทนไนต์ช่วยประหยัดต้นทุนวัสดุ ในขณะที่ให้ประสิทธิภาพที่เหนือกว่า

5. หน้าที่

หน้าแปลนคอเชื่อมให้จุดเชื่อมต่อแบบขันโบลท์ที่ถาวรและป้องกันการรั่วซึม สำหรับการเชื่อมต่อท่อ วาล์ว หรืออุปกรณ์ในระบบท่อแรงดันสูง คอเชื่อมแบบเรียวจะถูกเชื่อมชนกับท่อ สร้างโครงสร้างที่เป็นหนึ่งเดียวซึ่งกระจายแรงเค้นอย่างสม่ำเสมอและลดการกระจุกตัวของแรงดันที่ข้อต่อหน้าแปลน (โดยทั่วไปคือ Raised Face) รองรับปะเก็นเพื่อให้แน่ใจว่ามีการปิดผนึกที่เชื่อถือได้เมื่อขันโบลท์เข้ากับหน้าแปลนที่เข้าคู่กัน

6. คำแนะนำในการติดตั้ง

1. การตรวจสอบหลังการแกะกล่อง: ตรวจสอบความเสียหายจากการขนส่ง; ตรวจสอบเครื่องหมาย มิติ และระดับแรงดันตาม ASME B16.5

2. การเตรียมพื้นผิว: ทำความสะอาดบากเชื่อมและบริเวณใกล้เคียงด้วยเครื่องมือเฉพาะ; ขจัดน้ำมัน จาระบี และสิ่งปนเปื้อนทั้งหมด

3. การจัดตำแหน่ง: จัดตำแหน่งคอหน้าแปลนให้ตรงกับปลายท่ออย่างแม่นยำ ตรวจสอบให้แน่ใจว่าเข้ากันได้ดีและตั้งฉาก

4. การเชื่อม: ทำการเชื่อมชนตาม WPS ที่อนุมัติโดยช่างเชื่อมที่ได้รับการรับรอง สำหรับวัสดุดูเพล็กซ์ การควบคุมปริมาณความร้อนอย่างเข้มงวดเป็นสิ่งสำคัญ จำเป็นต้องมีการอบอ่อนแบบสารละลายที่ 1020-1100°C ตามด้วยการชุบน้ำ เพื่อรักษาสภาพโครงสร้างดูเพล็กซ์และความต้านทานการกัดกร่อน

5. การติดตั้งปะเก็น: วางปะเก็นที่เหมาะสม (เช่น แบบเกลียวพัน, PTFE) บนหน้าแปลน

6. การขันโบลท์: ติดตั้งโบลท์และขันให้แน่นตามลำดับการขันไขว้ตามค่าแรงบิดที่แนะนำ

7. การทดสอบแรงดันน้ำ: แรงดันทดสอบ = 1.5 x แรงดันออกแบบ; อุณหภูมิแวดล้อมไม่ต่ำกว่า 5°C

7. ข้อควรระวัง

• สมดุลเฟอร์ไรต์: ตรวจสอบให้แน่ใจว่าปริมาณเฟอร์ไรต์อยู่ในช่วง 40-60% โดยปริมาตร การอบชุบด้วยความร้อนที่ไม่เหมาะสมเป็นสาเหตุที่พบบ่อยที่สุดของอัตราส่วนเฟอร์ไรต์ที่นอกเหนือจากข้อกำหนด

• ข้อจำกัดด้านอุณหภูมิ: ไม่แนะนำให้ใช้งานที่อุณหภูมิสูงกว่า 300°C หรือต่ำกว่า -50°C เนื่องจากความเหนียวลดลง

• ความสะอาด: ต้องการความสะอาดในระดับที่สูงกว่าการผลิตเหล็กกล้าคาร์บอน; ใช้เครื่องมือเฉพาะเพื่อป้องกันการปนเปื้อน

• แรงบิดโบลท์: อย่าขันโบลท์เกินค่าแรงบิดที่แนะนำเพื่อป้องกันความเสียหายของปะเก็นหรือการบิดเบี้ยวของหน้าแปลน

• การเลือกปะเก็น: เลือกวัสดุปะเก็นที่เข้ากันได้กับตัวกลางที่ใช้งานและสภาวะแรงดัน/อุณหภูมิ

• การทดสอบคุณภาพ: จำเป็นต้องมีการทดสอบปริมาณเฟอร์ไรต์ตาม ASTM E562 และการทดสอบการกัดกร่อนตาม ASTM A262 หรือ ASTM G48

8. การจัดส่งและการขนส่ง

• เวลาจัดส่งมาตรฐานโดยทั่วไปคือ15–30 วันสำหรับขนาดมาตรฐาน เกรดซุปเปอร์ดูเพล็กซ์และขนาดใหญ่กว่าอาจต้องใช้เวลา12-20 สัปดาห์ระยะเวลารอคอยสินค้า

9. เงื่อนไขการชำระเงิน

• วิธีการชำระเงินระหว่างประเทศทั่วไป ได้แก่T/T (Telegraphic Transfer)และL/C at sight (Letter of Credit)

10. บรรจุภัณฑ์

• ผลิตภัณฑ์จะถูกบรรจุอย่างแน่นหนาในกล่องไม้อัดหรือลังไม้พร้อมวัสดุกันกระแทกภายในเพื่อให้แน่ใจว่าการขนส่งปลอดภัยและป้องกันความเสียหายระหว่างการขนส่ง

11. นโยบายหลังการขาย / การคืนสินค้าและการรับประกัน

• ผลิตภัณฑ์ทั้งหมดจะผ่านการตรวจสอบคุณภาพอย่างเข้มงวดก่อนจัดส่ง พร้อมด้วยใบรับรองการทดสอบจากโรงงาน (EN 10204 3.1/3.2)ซึ่งเป็นภาคบังคับ รวมถึงผลการทดสอบปริมาณเฟอร์ไรต์และการกัดกร่อน

• การตรวจสอบโดยบุคคลที่สาม (ABS, DNV, CCS, LR, BV, ฯลฯ) มีให้บริการตามคำขอ

• ในกรณีที่มีปัญหาด้านคุณภาพ โปรดเก็บบรรจุภัณฑ์เดิมไว้และจัดเตรียมรูปถ่ายที่เกี่ยวข้องหรือรายงานการตรวจสอบโดยบุคคลที่สาม

• เงื่อนไขการคืนสินค้า การแลกเปลี่ยน และการรับประกันเฉพาะ จะขึ้นอยู่กับข้อตกลงสัญญาขายขั้นสุดท้าย

คำถามที่พบบ่อย

1. ท่านเป็นบริษัทการค้าหรือผู้ผลิต ?
    เราเป็นผู้ผลิต ท่านสามารถดูใบรับรองได้
2. ระยะเวลาในการจัดส่งของท่านนานเท่าใด?
    โดยทั่วไปคือ 5-10 วัน หากสินค้ามีในสต็อก หรือ 15-20 วัน หากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
3. ท่านมีตัวอย่างให้หรือไม่ ? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม ?
    ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องชำระค่าขนส่ง
4. เงื่อนไขการชำระเงินของท่านคืออะไร ?
    การชำระเงิน=1000 USD, ชำระล่วงหน้า 50% T/T, ชำระยอดคงเหลือก่อนจัดส่ง
