MSS SP-43 ปลายขาสแตนเลส ปลายตักแบบสั้น 316L
รายละเอียดสินค้า
| ชื่อสินค้า | MSS SP-43 ปลายขาสแตนเลส ปลายตักแบบสั้น 316L | มาตรฐาน | ASME B16.9 / MSS SP-43 |
|---|---|---|---|
| เกรดวัสดุ | UNSS31803 | อีเมล | andyhuang@cnjdgy.com |
| ความต้านทานการกัดกร่อน | ยอดเยี่ยม | สิ้นสุด | เอียง, ธรรมดา |
| พื้นผิว | สารละลายดอง | วัสดุ | สแตนเลส (ทั่วไป SS304, SS316, SS316L) |
| เทคนิค | ขึ้นรูปเย็น | โมเดลมึน | 1/2 |
| ระดับความดัน | 150#, 300#, 600#, 900#, 1500#, 2500# | ประเภทสิ้นสุด | ปลายเชื่อมชน |
| การบรรจุ | กล่องไม้ | มาตรฐาน | ASME B169, MSS SP-43 |
| ประเภท | ไร้รอยต่อ | รูปร่าง | รัศมียาว, รัศมีสั้น, ลด |
| เน้น | MSS SP-43 สแตนเลสสแตนเลสสแตนเลส,316L ปลายสับสับสับสับ,สั้นรูปแบบสแตนเลส สตับปลาย |
||
รายละเอียดสินค้า

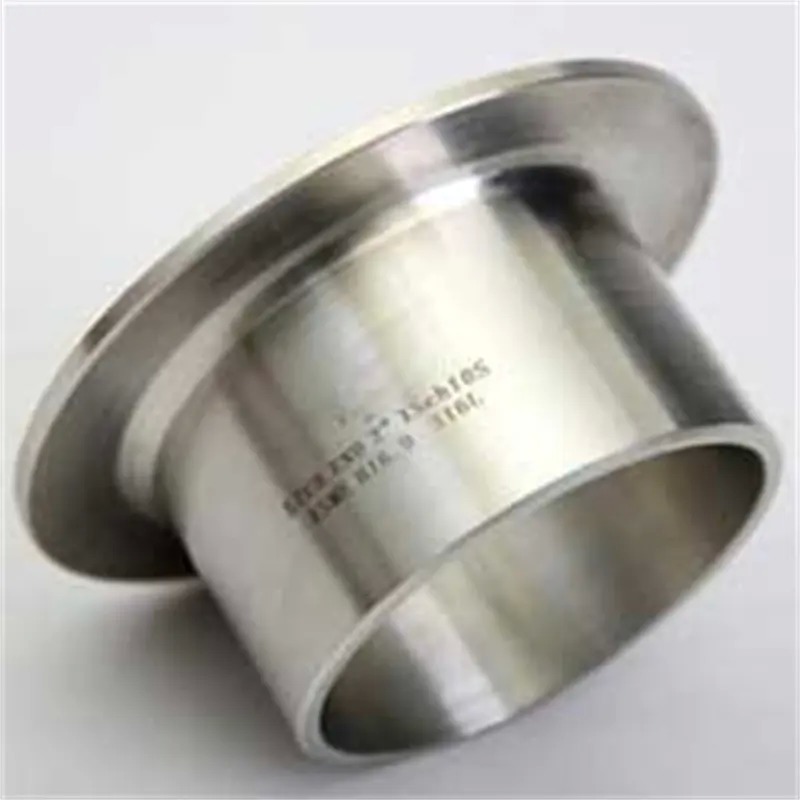

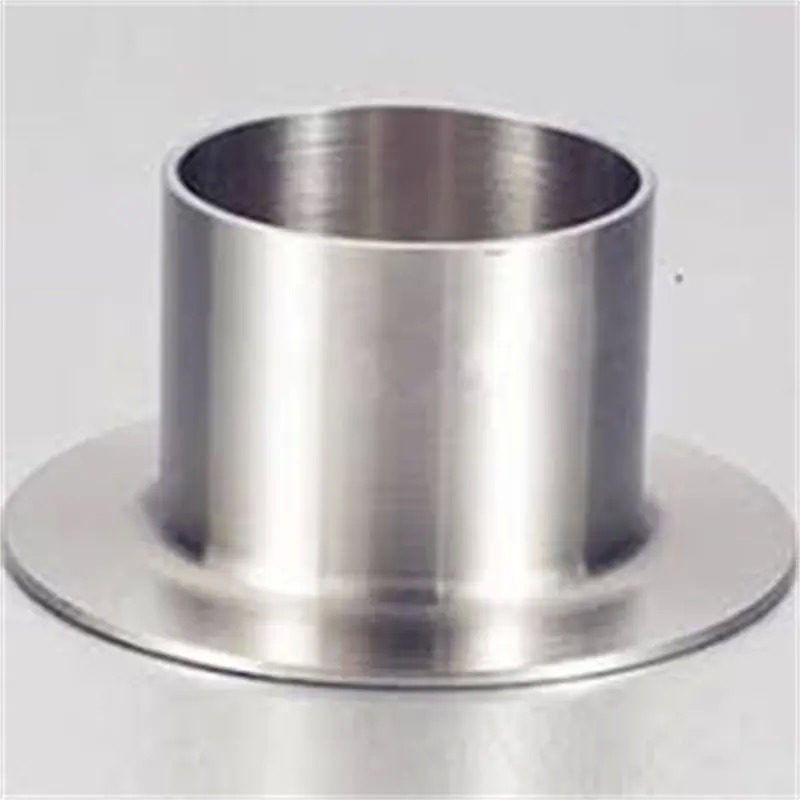

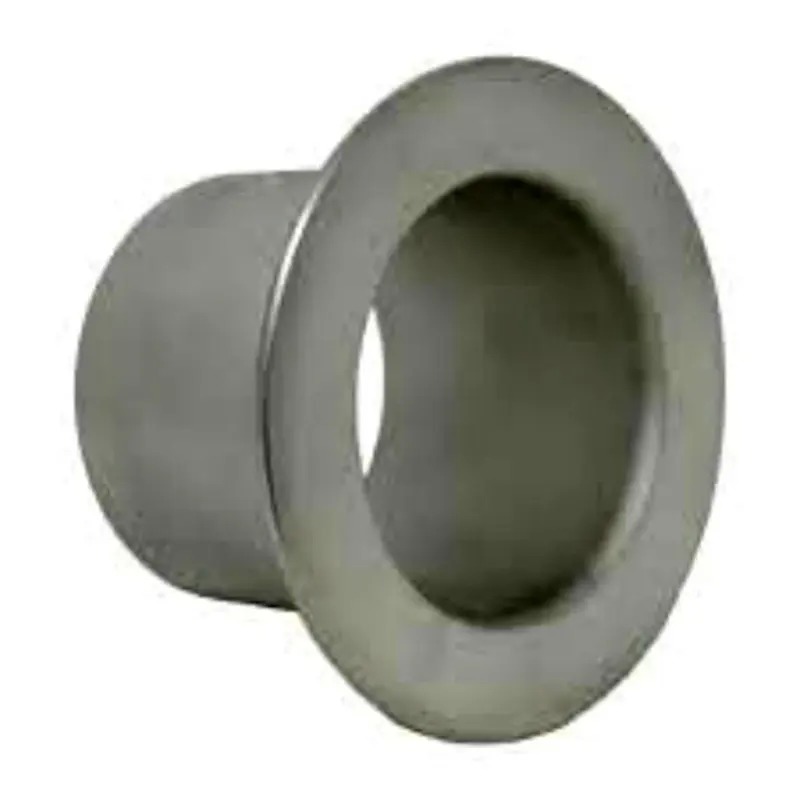

MSS SP-43 ปลายท่อสแตนเลส แบบสั้นสำหรับหน้าแปลนแบบสวมทับ 316L
1. รายละเอียดผลิตภัณฑ์
ปลายท่อสแตนเลส (หรือที่เรียกว่าปลายท่อแบบสวมทับ) เป็นข้อต่อท่อที่เปลี่ยนปลายท่อให้เป็นหน้าแปลน ประกอบด้วยส่วนท่อตรงและส่วนปลายที่บานออก ปลายที่บานออกทำหน้าที่เป็นพื้นผิวซีล ในขณะที่ส่วนรองรับด้านหลังรับแรงยึดจากหน้าแปลนแบบสวมทับ ผลิตภัณฑ์นี้ไม่รวมหน้าแปลนและต้องจับคู่กับหน้าแปลนแบบสวมทับ วัสดุประกอบด้วยสแตนเลส 304/304L, 316/316L, สแตนเลสดูเพล็กซ์ และโลหะผสมนิกเกิล ตามรูปทรงด้านหลัง จะแบ่งออกเป็นประเภท A (คอตรง), ประเภท B (โค้งมน) และประเภท C (ขึ้นรูปหนา) เหมาะสำหรับชั้นแรงดันและความหนาของผนังที่แตกต่างกัน ให้โซลูชันการเชื่อมต่อที่ประหยัดและยืดหยุ่นสำหรับระบบท่อ
2.การใช้งานผลิตภัณฑ์
-

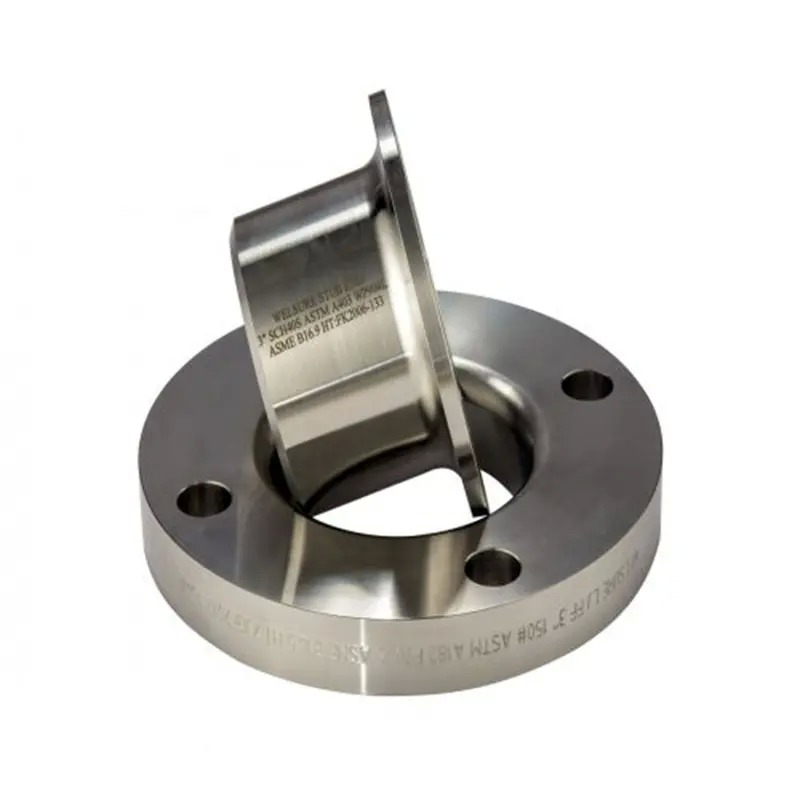

ใช้ร่วมกับหน้าแปลนแบบสวมทับ เพื่อประกอบเป็นชุดหน้าแปลนที่สมบูรณ์สำหรับระบบท่อเหล็กต่างๆ
-
สายส่งสารกัดกร่อน: ปลายท่อสัมผัสกับสารด้วยสแตนเลส ในขณะที่วงแหวนหน้าแปลนสามารถเป็นเหล็กคาร์บอนได้ ทำให้สามารถเลือกใช้วัสดุแบบแบ่งโซนได้
-
ระบบท่อขนาดใหญ่: วงแหวนหน้าแปลนที่หมุนได้อย่างอิสระช่วยแก้ปัญหาการจัดแนวที่ยากลำบากเมื่อการหมุนท่อขนาดใหญ่ไม่สามารถทำได้จริง
-
ส่วนท่อที่ต้องการการบำรุงรักษาเป็นประจำ: เช่น สายดูดปั๊ม ช่องแลกเปลี่ยนความร้อน และหัวฉีดทางออกของเครื่องปฏิกรณ์ที่ต้องการการทำความสะอาดบ่อยครั้ง
-
สายที่ได้รับแรงสั่นสะเทือนหรือการเคลื่อนที่เนื่องจากความร้อน: ช่องว่างระหว่างการติดตั้งช่วยลดแรงสั่นสะเทือนและดูดซับการขยายตัวเนื่องจากความร้อนตามแนวแกนเล็กน้อย
-
ภาคส่วนปลายน้ำหลัก: การกลั่นปิโตรเลียม วิศวกรรมนอกชายฝั่ง การแปรรูปก๊าซธรรมชาติ การแปรรูปอาหาร เซมิคอนดักเตอร์ และหน่วยแยกอากาศ
3. ข้อดีของผลิตภัณฑ์
| มิติเปรียบเทียบ | ปลายท่อ SS + หน้าแปลนแบบสวมทับ | หน้าแปลนคอเชื่อมแบบดั้งเดิม (รวม) |
| ต้นทุนวัสดุ | เฉพาะปลายท่อที่ใช้ SS; วงแหวนหน้าแปลนสามารถเป็น CS ได้ ประหยัดค่าใช้จ่ายอย่างมาก | หน้าแปลนทั้งหมดเป็น SS; มีราคาสูงมากในขนาดใหญ่ |
| ความง่ายในการติดตั้ง | วงแหวนหน้าแปลนหมุนได้อย่างอิสระ; การจัดแนวสลักเกลียวทำได้ง่าย; คนงานคนเดียวก็ทำได้ | ต้องหมุนหน้าแปลนหรือท่อทั้งหมด; ติดตั้งยาก |
| การบำรุงรักษา/การถอดประกอบ | คลายน็อตเพื่อแยก; ไม่ต้องใช้การทำงานที่ต้องใช้ความร้อน | ต้องตัดหน้าแปลนที่เชื่อมออก; ยากและไม่สามารถนำกลับมาใช้ใหม่ได้ |
| จำนวนรอยเชื่อม | ต้องเชื่อมชนเพียง 1 รอย | ต้องเชื่อมต่อ 2 รอย (คอหน้าแปลนกับท่อ) |
| การกระจายความเค้น | รอยเชื่อมอยู่ห่างจากพื้นผิวซีล; ความเค้นจากความร้อนไม่ทับซ้อนกัน | รอยเชื่อมอยู่ติดกับคอหน้าแปลน; ความเสี่ยงต่อการกระจุกตัวของความเค้นสูงขึ้น |
| แรงกระทำที่หัวฉีด | ไม่มีการส่งแรงบิดในการดัด; ปกป้องหัวฉีดอุปกรณ์ | การเชื่อมต่อที่แข็งแกร่ง; แรงบิดในการดัดท่อถ่ายโอนโดยตรงไปยังอุปกรณ์ |
| ความเข้ากันได้ของอะไหล่ | วงแหวนหน้าแปลนสามารถสลับเปลี่ยนได้ระหว่างวัสดุต่างๆ; จำนวนอะไหล่ประเภทน้อยลง | แต่ละวัสดุและขนาดจะเฉพาะเจาะจง; สินค้าคงคลังอะไหล่ที่ซับซ้อน |
4. ข้อมูลจำเพาะทางเทคนิคหลัก
| พารามิเตอร์ | รายละเอียดข้อมูลจำเพาะ |
| มาตรฐานที่ใช้บังคับ | ASME B16.9 / B16.28, MSS SP-43, DIN 2616 / EN 12560, JIS B2311, GB/T 12459 |
| วัสดุทั่วไป | 304/304L, 316/316L, 321, 347, Duplex S31803/S32205, 904L, Alloy 625, ฯลฯ |
| ช่วงขนาด | ไร้รอยต่อ: DN15~DN600; มีรอยเชื่อม: DN15~DN1800 |
| ตารางความหนาผนัง | Sch 5S, Sch 10S, Sch 20S, Sch 40S, Sch 80S, Sch 160, STD, XS, XXS |
| การจับคู่ชั้นแรงดัน | Class 150 ~ Class 2500 (ขึ้นอยู่กับการให้คะแนนหน้าแปลนที่เข้าคู่กัน) |
| การเลือกประเภทปลายท่อ | แบบยาว (คอตรงยาวขึ้น, สำหรับ Sch 40S ขึ้นไป); แบบสั้น (กะทัดรัด, สำหรับผนังบาง Sch 5S/10S) |
| ประเภทโครงสร้างปลายท่อ | Type A (พร้อมคอตรง), Type B (โค้งมน, ไม่มีคอตรง), Type C (ขึ้นรูปหนา) |
| การตกแต่งพื้นผิวซีล | ร่องวงกลมหรือเกลียว, Ra ≤ 6.3μm; เกรดความแม่นยำ Ra ≤ 3.2μm |
| รูปแบบการลบมุม | ปลายเชื่อมชนตาม ASME B16.25, ลบมุม V หรือ U, มุม 30°~37.5° |
| หน้าแปลนที่เข้าคู่กันที่แนะนำ | หน้าแปลนแบบสวมทับ, มีให้เลือกทั้งเหล็กคาร์บอน, เหล็กคาร์บอนชุบสังกะสี, หรือ SS ที่เข้าคู่กับปลายท่อ |
| การตรวจสอบโรงงาน | การตรวจสอบมิติเต็มรูปแบบ, การตรวจสอบด้วยสายตา; PT/MT สีย้อมแทรกซึม; RT สุ่มตัวอย่าง (ประเภทมีรอยเชื่อม); การทดสอบการกัดกร่อนระหว่างเม็ด (ตามที่ต้องการ) |
คำถามที่พบบ่อย
1. คุณเป็นบริษัทการค้าหรือผู้ผลิตหรือไม่? เราเป็นผู้ผลิต คุณสามารถดูใบรับรองได้
2. ระยะเวลาในการจัดส่งของคุณนานเท่าใด? โดยทั่วไปคือ 5-10 วันหากสินค้ามีในสต็อก หรือ 15-20 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
3. คุณมีตัวอย่างให้หรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม? ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องชำระค่าขนส่ง
4. เงื่อนไขการชำระเงินของคุณคืออะไร? การชำระเงิน=1000USD, ชำระล่วงหน้า 50% T/T, ชำระยอดคงเหลือก่อนจัดส่ง
