ต้นขั้วรูปแบบสแตนเลสยาวสิ้นสุดการเชื่อมชนอุปกรณ์ ASME B16.9

ข้อต่อปลายท่อสแตนเลสแบบยาวเชื่อมชนตามมาตรฐาน ASME B16.9

1. รายละเอียดผลิตภัณฑ์

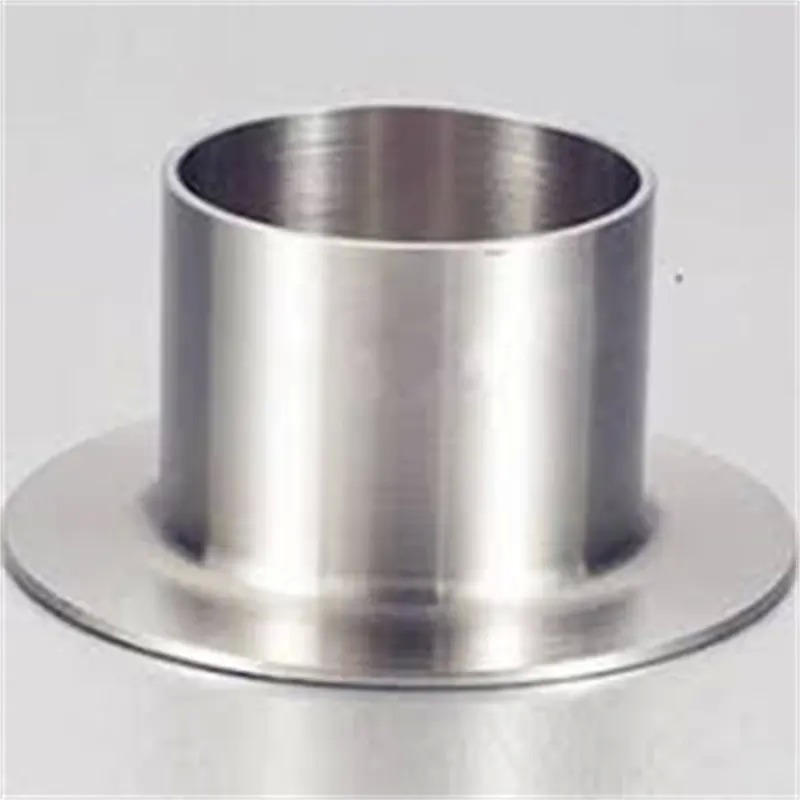

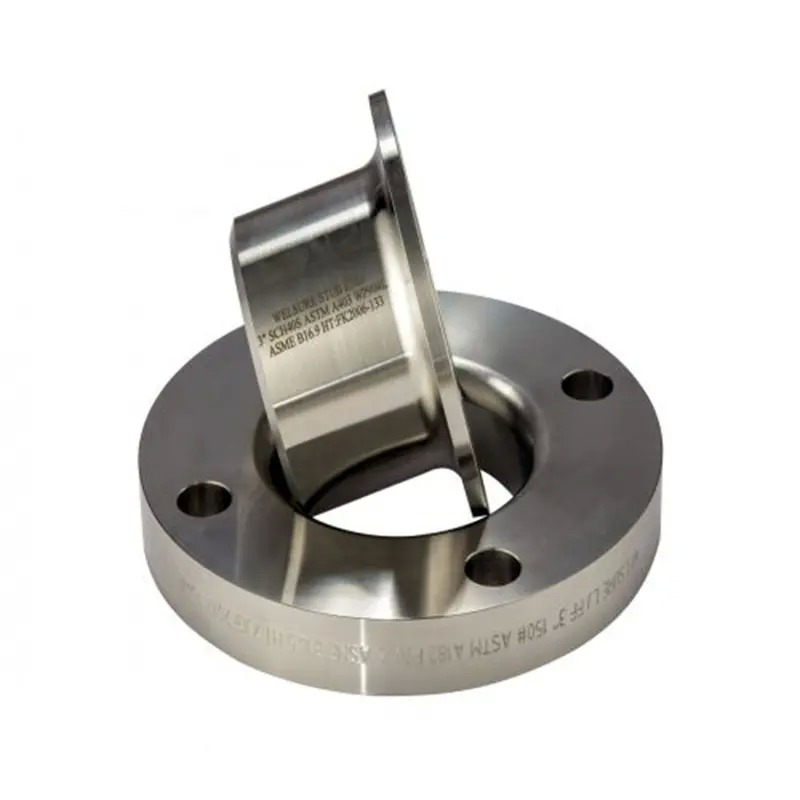

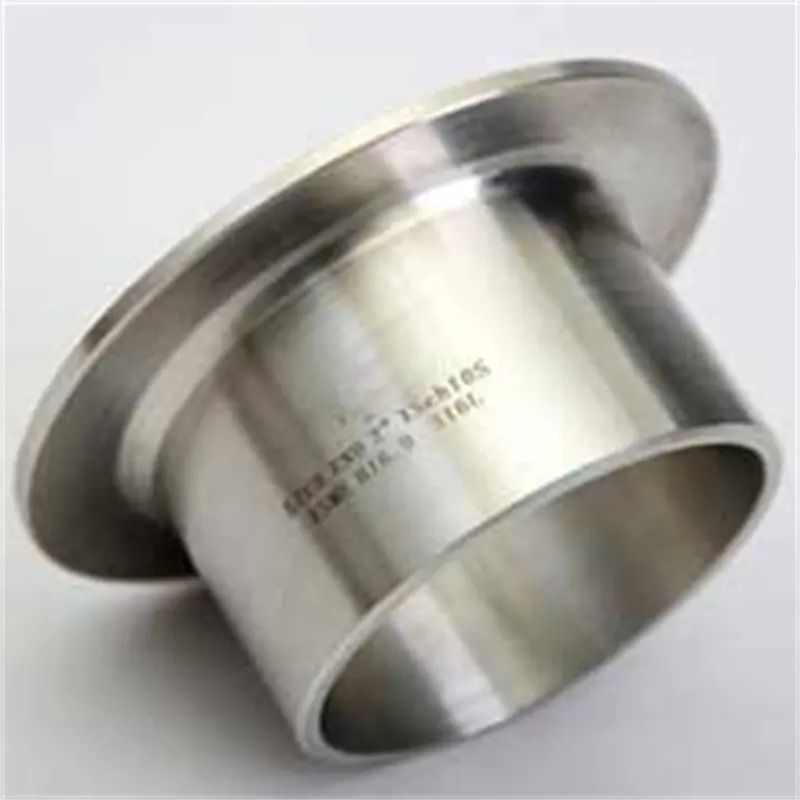

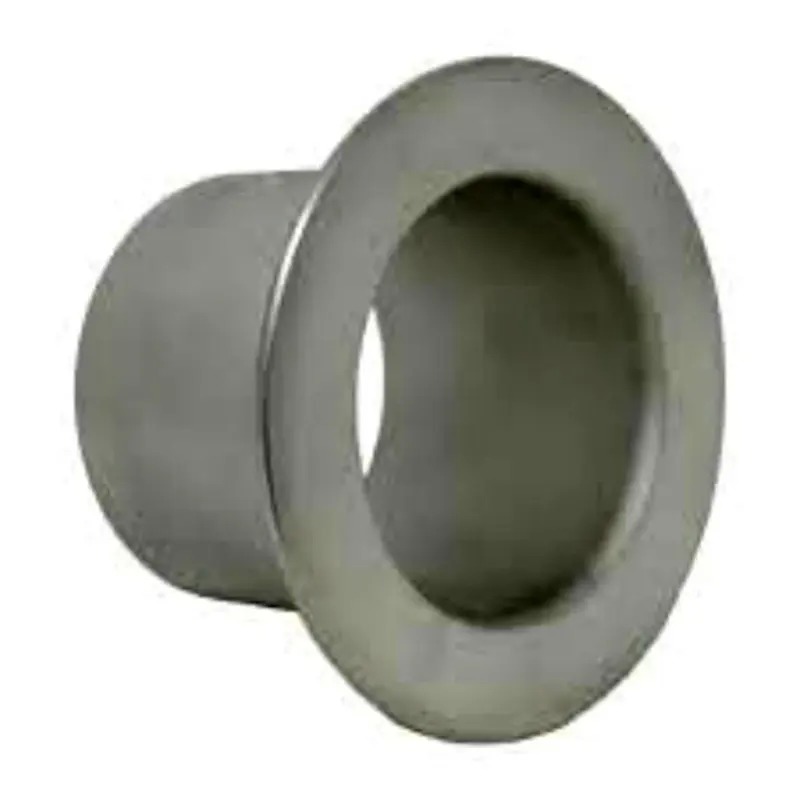

ข้อต่อปลายท่อสแตนเลส (Stainless Steel Stub Ends) เป็นส่วนประกอบปลายท่อที่ออกแบบมาโดยเฉพาะสำหรับการประกอบหน้างานที่รวดเร็วและการบำรุงรักษาในอนาคตที่สะดวก ประกอบด้วยตัวท่อสั้นๆ ที่มีปลายบานออกเป็นวงแหวน ทำให้เกิดการเชื่อมต่อแบบหน้าแปลนที่ "ถอดได้ หมุนได้ และเปลี่ยนได้" เมื่อจับคู่กับหน้าแปลนแบบสวมทับ (Lap Joint Flanges) ผลิตภัณฑ์ออกจากโรงงานโดยที่ปลายบานได้ถูกขึ้นรูปแล้ว ผ่านการอบอ่อนด้วยสารละลาย และผิวหน้าซีลได้รับการตกแต่งอย่างแม่นยำ ที่หน้างาน จำเป็นต้องมีการเชื่อมชนเพียงครั้งเดียวเพื่อรวมเข้ากับระบบท่อ เมื่อเทียบกับหน้าแปลนแบบคอเชื่อม (Weld Neck Flanges) แบบดั้งเดิม จะช่วยลดความยุ่งยากในการตัดแต่ง การลบมุม และการเชื่อมต่อในที่สูงสำหรับท่อขนาดใหญ่ได้อย่างมาก ทำให้เหมาะอย่างยิ่งสำหรับโครงการที่มีกำหนดเวลาเร่งด่วน พื้นที่ติดตั้งที่จำกัด หรือการใช้งานที่ต้องมีการยกเครื่องบ่อยครั้งในอนาคต

2.การใช้งานผลิตภัณฑ์

ผลิตภัณฑ์นี้เหมาะอย่างยิ่งสำหรับสถานการณ์ทางวิศวกรรมทั่วไปสี่ประการดังต่อไปนี้:

1. การปฏิบัติงานในที่สูงและพื้นที่จำกัด: ในระดับบนของชั้นวางท่อหรือชั้นลอยของอุปกรณ์ที่การยกทำได้ยาก จำเป็นต้องสอดแหวนหน้าแปลนที่มีน้ำหนักเบาผ่านข้อต่อปลายท่อและขันน็อต ไม่จำเป็นต้องยกหน้าแปลนแบบชิ้นเดียวที่มีน้ำหนักมาก ช่วยลดความเสี่ยงด้านความปลอดภัยที่เกี่ยวข้องกับการทำงานในที่สูงได้อย่างมาก

2. การเปิด/ทำความสะอาดตัวกรองและเครื่องแลกเปลี่ยนความร้อนบ่อยครั้ง: ในตัวกรองก่อนปั๊มของโรงงานเคมีและจุดเชื่อมต่อช่องทางของเครื่องแลกเปลี่ยนความร้อน ผลิตภัณฑ์นี้ช่วยให้สามารถถอดประกอบได้อย่างรวดเร็ว ตอบสนองความต้องการในการปฏิบัติงานสำหรับการกำจัดคราบตะกรันที่เกาะติดเป็นประจำหรือการเปลี่ยนไส้กรอง

3. ส่วนเชื่อมต่อที่ยืดหยุ่นที่ปลายชั้นวางท่อและหัวฉีดอุปกรณ์: ใช้สำหรับเชื่อมต่อท่อทางเข้า/ทางออกของคอมเพรสเซอร์และกังหันขนาดใหญ่ ระยะห่างเล็กน้อยของหน้าแปลนแบบสวมทับจะช่วยดูดซับการเคลื่อนที่จากการสั่นสะเทือนเล็กน้อยระหว่างการทำงานของอุปกรณ์ ป้องกันความเสียหายที่จุดเชื่อมต่อซึ่งเกิดจากการเชื่อมต่อที่แข็ง

4. การประกอบท่อชั่วคราวและสายส่งสำหรับการทดสอบเดินเครื่องอย่างรวดเร็ว: ในระหว่างขั้นตอนการทดสอบเดินเครื่องโครงการ สายส่งชั่วคราวที่ต้องมีการเปลี่ยนแปลงบ่อยครั้งสามารถประกอบและถอดประกอบได้อย่างรวดเร็วโดยใช้ข้อต่อปลายท่อและหน้าแปลนแบบสวมทับ ข้อต่อสามารถนำกลับมาใช้ใหม่ได้หลายตำแหน่ง ช่วยลดค่าใช้จ่ายในการลงทุนครั้งเดียว

​3. ข้อดีของผลิตภัณฑ์

4.ฟังก์ชันผลิตภัณฑ์

1. ความคลาดเคลื่อนในการติดตั้งหน้างานและการปรับแต่งอย่างละเอียด: ส่วนท่อตรงของข้อต่อปลายท่อมีความคลาดเคลื่อนด้านความยาว การติดตั้งหน้างานช่วยให้สามารถตัดแต่งเล็กน้อยเพื่อชดเชยข้อผิดพลาดสะสมของความยาวจากการผลิตท่อล่วงหน้า ทำให้มั่นใจได้ว่าการจัดแนวระหว่างหน้าแปลนและหัวฉีดอุปกรณ์จะปราศจากความเค้น

2. การส่งแรงขันน็อตที่สม่ำเสมอและฟังก์ชันการรองรับแรงกระแทก: พื้นผิวโค้งที่ด้านหลังของปลายบานจะกระจายแรงขันน็อตล่วงหน้าอย่างสม่ำเสมอทั่วทั้งเส้นรอบวงซีล ป้องกันการบีบอัดมากเกินไปเฉพาะจุดและการยุบตัวของปะเก็น ในขณะเดียวกัน ระยะห่างระหว่างไหล่ด้านหลังและรูหน้าแปลนจะให้การรองรับแรงกระแทกเล็กน้อย ช่วยลดแรงกระแทกโดยตรงจากแรงกระแทกต่อการเชื่อม

3. ฟังก์ชันหน้าต่างตรวจสอบออนไลน์สำหรับระบบท่อ: หลังจากถอดหน้าแปลนแบบสวมทับออกแล้ว สามารถเปิดภายในข้อต่อปลายท่อและผนังท่อเพื่อตรวจสอบได้ สิ่งนี้ทำหน้าที่เป็น"ช่องตรวจสอบชั่วคราว", ช่วยให้สามารถตรวจสอบการกัดกร่อนภายในหรือสภาพการสะสมตะกรันด้วยกล้องส่อง

4. ฟังก์ชันการแยกท่อและการใส่แผ่นปิดอย่างรวดเร็ว: เมื่อจำเป็นต้องแยกส่วนท่อชั่วคราว สามารถสอดแผ่นปิดแบบพาย (paddle blind) เข้าไประหว่างผิวหน้าบานของข้อต่อปลายท่อและหน้าแปลนแบบสวมทับได้โดยตรง ทำให้สามารถแยกกระบวนการได้อย่างรวดเร็วโดยไม่ต้องตัดท่อเพิ่มเติม

คำถามที่พบบ่อย

1. ท่านเป็นบริษัทการค้าหรือผู้ผลิต? เราเป็นผู้ผลิต ท่านสามารถดูใบรับรองได้

2. ระยะเวลาในการจัดส่งนานเท่าใด? โดยทั่วไปคือ 5-10 วันหากสินค้ามีในสต็อก หรือ 15-20 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ

3. ท่านจัดหาตัวอย่างหรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม? ใช่ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องชำระค่าขนส่ง

4. เงื่อนไขการชำระเงินของท่านคืออะไร? การชำระเงิน=1000USD, ชำระล่วงหน้า 50% T/T, ชำระยอดคงเหลือก่อนจัดส่ง
