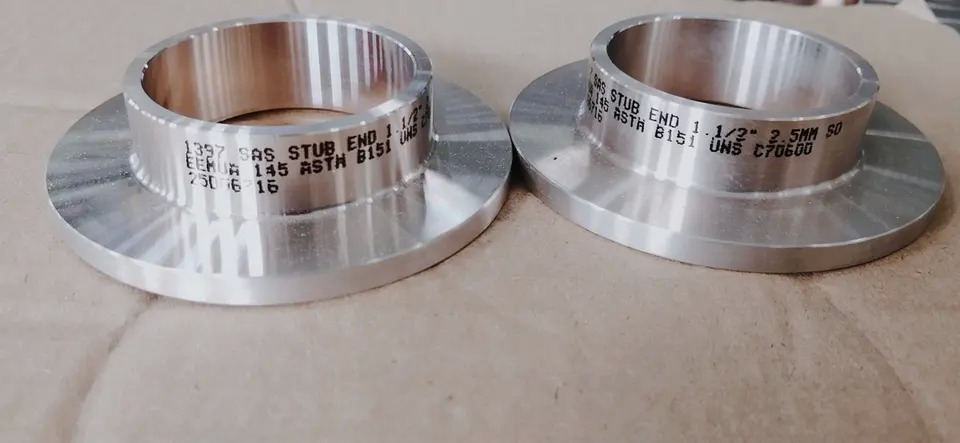

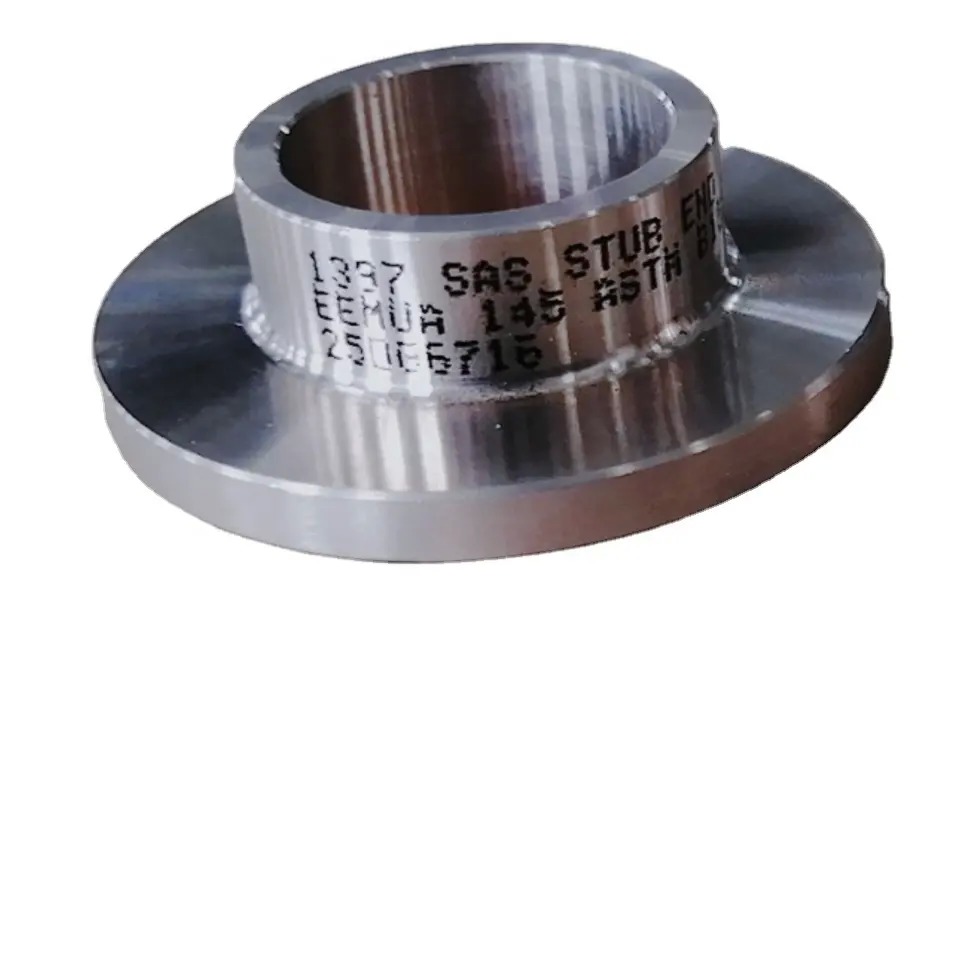

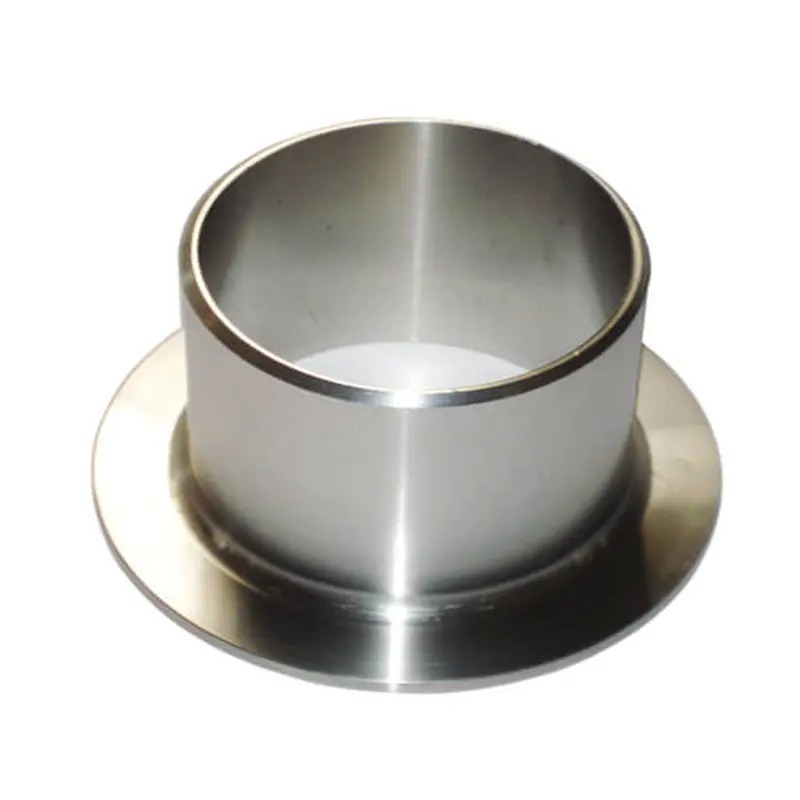

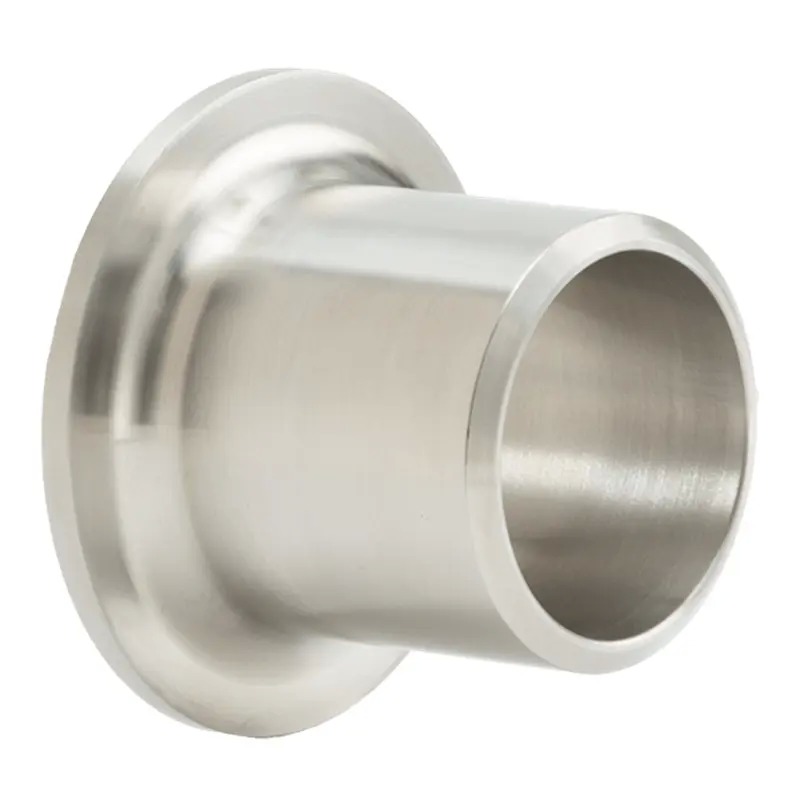

ASTM A403 316L โครงสเตนเลสสตีลสิ้นสุด ASME B16.9 Lap Joint
รายละเอียดสินค้า
| ชื่อสินค้า | ASTM A403 316L โครงสเตนเลสสตีลสิ้นสุด ASME B16.9 Lap Joint | เทคนิค | กำลังหล่อ |
|---|---|---|---|
| วิธีการประมวลผล | รีดเย็นและอบอ่อน | พิมพ์ | ปลายต้นขั้ว |
| ประเภท | ไร้รอยต่อ | ความหนา | Sch 5s, Sch 10s, Sch 40s, Sch 80s |
| เสร็จ | ดองขัด | กระบวนการผลิต | กดกด, forge, cast, ฯลฯ |
| ประเภทสิ้นสุด | ลายสั้น ลายยาว | ความหนาของผนัง | SCH5S ~ XXS |
| ความดัน | 3000LB, 6000LB, 9000LB | การรักษาพื้นผิว | การดอง, การขัด, การพ่นทราย |
| วัสดุ | สแตนเลส (ทั่วไป SS304, SS316) | ประเภทสิ้นสุด | ปลายเชื่อมชน |
| อีเมล | andyhuang@cnjdgy.com | ระดับความดัน | 3000/6000/9000 PSI |
| เน้น | ปลายท่อสแตนเลส ASTM A403,316L ปลายสับสับสับสับ,ASME B16.9 อุปกรณ์เสริมเหล็กไร้ขัด |
||
รายละเอียดสินค้า
ASTM A403 316L สแตนเลส สตับ เคนด์ ASME B16.9 รวมรอบ
1คําอธิบายสินค้า
สแตนเลสสตับเอ็นด์ (stab end) หรือในด้านวิศวกรรมก็เรียกกันว่า ลาป จอห์นท์ สตับเอ็นด์ (Lap Joint Stub End) หรือ วาน โรลล์ (Von Roll) เป็นส่วนหนึ่งของส่วนประกอบการเชื่อมต่อท่อพวกเขาแยก "ฟังก์ชันปิดยึดความดัน" จาก "ฟังก์ชันปิดบอลท์": ปลายสตับทนความดันสื่อ, การคล้องและการบดสลาย, ในขณะที่วงแหวนขั้วข้อมือ lap joint เพียงจะให้ความหน่วงการแนบบลูกขัด. This design ensures that weld stresses and flange sealing stresses do not superimpose or interfere with each other when the piping system experiences extreme temperature differentials or mechanical vibrationsผลิตภัณฑ์ถูกผลิตให้สอดคล้องกับระบบมาตรฐานระดับโลก 3 ระบบหลัก คือ อเมริกัน (ASME B16.9 / MSS SP-43) เยอรมัน (DIN EN 1092-1 / DIN 2673) และญี่ปุ่น (JIS B2311 / B2220)ทําให้สามารถบูรณาการได้อย่างต่อเนื่องในโครงการวิศวกรรมการส่งออกและในประเทศต่างๆ. จุด
2.การใช้งานสินค้า
ผลิตภัณฑ์นี้ถูกออกแบบมาโดยเฉพาะสําหรับสี่สภาพการใช้งานขั้นสูงและกรณีพิเศษดังต่อไปนี้
-
ท่อหล่อหล่อหอมและอุณหภูมิต่ํามาก (-196 °C สําหรับ LN2/LNG): ใช้ในทอร์มิเนลรับ LNG และหน่วยแยกอากาศ สายส่งไอนิโตรเจนเหลว ปลายสตับสแตนเลส austenitic รักษาความแข็งแกร่งแรงกระแทกที่ดีเยี่ยมในอุณหภูมิต่ําเมื่อจับคู่กับฟลานจ์สมาชิกเข่า, พวกมันชดเชยการหดตัวแกนอย่างหนักที่เกิดจากการหดตัวหนาว
-
ลายน้ํามันหนักอุณหภูมิสูงและลายน้ํามันระเหย (≥ 400 °C): ใช้ในอุปกรณ์กระบี่อากาศ / วัคูมในโรงแปรรูป และสายแก๊สไฮโดรคาร์บอนอุณหภูมิสูงที่กระบี่ด้วยการกระบี่แบบกระตุ้นสิ้นสตับแบบยาวตําแหน่ง butt-weld ห่างจากเขตความเครียดรอบอุณหภูมิสูง, ป้องกันความล้มเหลวของหน้าปิด flange เนื่องจากความร้อนสูง creep
-
ท่อหล่อหยาบที่มีการบดหยาบสูงและหยาบแข็ง: ใช้ในเหมืองแร่และโลหะการขนส่งสลัดและ desulfurization หินปูนสลัดสายหมุนเวียนการกําจัดการฝากของหมากรุกและการบดหักของหมากรุกในพื้นที่หลังจากที่สวมเสื้อแล้ว ต้องเปลี่ยนปลายกระดูกเท่านั้น ไม่ใช่ใช้ฟลันจ์ขนาดใหญ่ที่แพง
-
ระบบระยะว่างสูงสุด (≤10−5 Pa): ใช้ในสายลอกห้องว่างในอุตสาหกรรมครึ่งตัวนําและไฟฟ้าไฟฟ้าใบปิดรอบรอบเป็น ultra- จบและคู่กับ gaskets ทองแดงไร้ออกซิเจนหรือโลหะ C- แหวนเพื่อบรรลุอัตราการออกของก๊าซและอัตราการรั่วไหลที่ต่ํามากภายใต้ความว่าง ultra- สูง.
3.ข้อดีของสินค้า
| จุดวิศวกรรม | โปรแกรมสินค้านี้ |
| ปัญหา การ ผสม โลหะ ที่ ไม่ เหมือน กัน | กําจัดความจําเป็นในการเชื่อมต่อท่อ SS โดยตรงกับ flanges CS เพียงแค่ซื้อวัสดุทั้งสองแยกกันและเชื่อมต่อด้วยกลไกการหลีกเลี่ยงความเสี่ยงจากการกัดกรองและความแตกแยกของโลหะที่แตกต่างกัน. |
| แฟลนเจอร์ขนาดใหญ่ไม่สามารถบิดร้อนในสถานที่ | แฟลนจ์ประสานเข็มหมุนเป็นอิสระจากท่อ การติดตั้งไม่ต้องการการทําความร้อนหรือการยก/หมุนท่อขนาดใหญ่เพียงแค่หมุนวงแหวน flange เพื่อจัดสรร bolts ผ่านศูนย์กลาง, ลดจํานวนเวลาในการติดตั้งอย่างมาก |
| การชดเชยความร้อนทางแกนที่ไม่เพียงพอ | ความสะอาดที่ได้รับการอนุรักษ์ (โดยทั่วไป 1 ~ 2 มม.) ทําให้ท่อสามารถเลื่อนไปอย่างอิสระในทิศทางแกนสายต่อขยายแกน, ลดความพึ่งพาในวงจรขยายหรือโลหะบลู compensators |
| อุปกรณ์ที่หนักเกิน | เนื่องจากไม่มีวินาทีโค้งถูกส่ง (ฟลานจ์สับสะโพกกระโปรงไม่ได้ welded) วินาทีโค้งมหาศาลจากท่อ deadweight หรือการขยายความร้อนไม่ได้ถูกโอนโดยตรงไปยังจุระเครื่องมือป้องกันแบบมีประสิทธิภาพของปั๊มและเครื่องบดน้ํา ช่องเข้า/ออกจากความอ้วน. |
| ประสิทธิภาพการหมุนเวียนสินค้าที่ต่ํา | มาตรฐานในขนาดวงแหวน flange หนึ่ง (ตัวอย่างเช่น PN16 / ประเภท 150) และเก็บปลาย stub เท่านั้นในวัสดุที่แตกต่างกัน (304/316L / Duplex)นี้บรรลุกลยุทธ์การปล่อยแบบยืดหยุ่น "แหวนหนึ่งเหมาะกับวัสดุหลาย". |
4รายละเอียดสินค้าหลัก
| ขนาดปารามิเตอร์ | มาตรฐานสหรัฐ (ASME) | ภาษาเยอรมัน/ยุโรป (DIN/EN) | ญี่ปุ่น (JIS) | แนะนําการเลือกโรงงานของเรา |
| มาตรฐานขนาด | ASME B16.9 / B1628 | DIN 2616 / EN 12560-3 | JIS B2311 / B2312 | ให้ความสําคัญ ASME สําหรับการส่งออกอเมริกา; DIN สําหรับโครงการยุโรป |
| อัตราต่อรอง OD (A) | ±1.6mm (NPS 1⁄2 ~ 48) | ±2.0mm (DN15~1200) | ±2.0mm (15A ~ 600A) | เมื่อผสมผสาน ให้ความสําคัญกับการจับคู่DN/PNการติดป้าย |
| ระบบความหนาของผนัง | Sch 5S / 10S / 40S / 80S | ซีรี่ย์ 1 / ซีรี่ย์ 2 (พีเอ็น-เบส) | STD / XS / XXS | ค้นหาอย่างเคร่งครัดโดยการวาดความหนาผนัง Sch หรือ mm; ไม่ผสมระบบ |
| การระบุความดันและอุณหภูมิ | จํากัดด้วยฟลานจ์จับคู่ ประเภท 150 ~ 2500 | จํากัดโดยฟลานจ์การจับคู่, PN 6 ~ PN 400 | จํากัดโดยแฟลนจ์คู่ 10K ~ 40K | สําหรับอุณหภูมิสูง (> 350 °C) อัตราการลด; ดูเพิ่มเติม ASME B16.5 |
| แพร่รัศมีของฟิลเล็ตรากหาง (วิกฤต) | R ≥ 3.0mm (การเปลี่ยนที่เรียบร้อย) | R ≥ 3.0mm (เหมือนกับ ASME) | R ≥ 2.5mm (คมกว่าเล็กน้อย) | R เล็กเกินไปส่งผลให้ความเครียดสะสม; ยืนยันเครื่องมือก่อนสั่งซื้อ |
| การอนุญาตระบุตัวประกอบการจับคู่ | ประมาณ 1.6 มิลลิเมตรใหญ่กว่า OD | ประมาณ 2.0 มิลลิเมตรใหญ่กว่า STUB OD | ประมาณ 1.5 มิลลิเมตรใหญ่กว่า OD | ความสะอาดที่ไม่เพียงพอทําให้เกิดอาการปวดสูง; อาการปวดมากเกินไปทําให้เกิดความแปลก |
| ระดับ NDE (Non-Destructive Exam) | PT/MT ไม่จํากัด; RT ตามความต้องการ | PT/MT จําเป็น (DIN EN 10204 3.1 cert) | PT จําเป็น | สําหรับกรณีที่สําคัญ เพิ่มการตรวจสอบความหนา UT 100%เพื่อตรวจสอบการลดความอ่อนของรอบ |
| ความร้อนในการทดสอบแรงกระแทกของวัสดุ | -29°C (ไม่จําเป็น แต่แนะนํา) | -20°C / -40°C (EN 13445 เป็นความจําเป็น) | -10 °C / -20 °C | โครงการ LNG ต้องต้องการรายงานการทดสอบแรงกระแทกที่ -196 °C อุณหภูมิต่ํา |
FAQ
1คุณเป็นบริษัทค้าหรือผู้ผลิต เราเป็นผู้ผลิต คุณสามารถดูใบรับรองได้
2.เวลาการจัดส่งของคุณนานแค่ไหน? โดยทั่วไปมันเป็น 5-10 วันถ้าสินค้ามีอยู่ในสต็อค. หรือเป็น 15-20 วันถ้าสินค้าไม่อยู่ในสต็อค, มันขึ้นอยู่กับปริมาณ.
3. คุณให้ตัวอย่าง? มันเป็นฟรีหรือเพิ่มเติม? ใช่, เราสามารถนําเสนอตัวอย่างสําหรับค่าบริการฟรี แต่ต้องจ่ายค่าจัดส่ง
4.เงื่อนไขการชําระเงินของคุณคืออะไร? การชําระ <= 1000USD, 100% ล่วงหน้า. การชําระ> = 1000USD, 50% T / T ล่วงหน้า, เงินสมดุลก่อนการจัดส่ง
