โครงเชื่อมชนสเตนเลสสตีลสิ้นสุดข้อต่อท่อฟอร์จข้อต่อสั้นยาว ASME

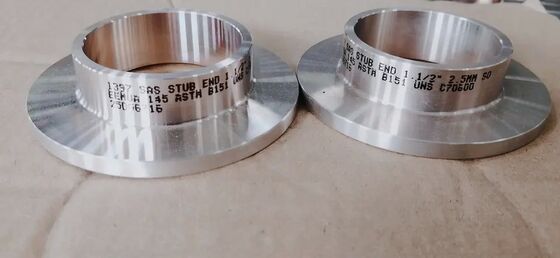

ข้อต่อปลายท่อแบบสแตนเลสสตีลแบบเชื่อมชน แบบยาวและสั้น แบบประกบ สำหรับข้อต่อแบบสอด (Lap Joint) แบบตีขึ้นรูปตามมาตรฐาน ASME

1. รายละเอียดผลิตภัณฑ์

ข้อต่อปลายท่อแบบสแตนเลสสตีล (Stainless Steel Stub Ends) เป็นข้อต่อแบบหน้าแปลนที่ไม่ใช่ส่วนประกอบหลัก ประกอบด้วยท่อตรงสั้นๆ และปลายด้านหนึ่งที่ถูกรีดเย็นหรือปั่นร้อนให้เป็นขอบปากบาน (Lap) ผลิตภัณฑ์นี้ไม่สามารถใช้งานได้โดยลำพัง และต้องใช้คู่กับหน้าแปลนแบบประกบ (Lap Joint Flanges) ตามมาตรฐาน ASME B16.9 และ MSS SP-43 โดยทั่วไปจะแบ่งออกเป็นแบบยาว (Long Pattern) และแบบสั้น (Short Pattern) แบบยาวเป็นมาตรฐานอุตสาหกรรม ในขณะที่แบบสั้นมักใช้ในพื้นที่จำกัดหรือระบบท่อผนังบาง (เช่น Sch 5S/10S) โดยแบ่งตามลักษณะด้านหลังของขอบประกบออกเป็นประเภท A (มีคอตรง), ประเภท B (ส่วนโค้งเชื่อมต่อ) และประเภท C (แบบตีขึ้นรูปหนาในตัว)

2.การใช้งานผลิตภัณฑ์

1. ท่อส่งสารกัดกร่อน: ในสภาพแวดล้อมที่เป็นกรดแก่ ด่างแก่ หรือน้ำทะเล สามารถใช้สแตนเลสสตีลเกรดสูง (เช่น 316L, 904L) สำหรับข้อต่อปลายท่อเท่านั้น ในขณะที่หน้าแปลนที่ใช้คู่กันสามารถเป็นเหล็กคาร์บอนชุบสังกะสีได้ ทำให้สามารถเลือกใช้วัสดุแบบแบ่งโซนได้ (ป้องกันการกัดกร่อนด้านที่สัมผัสสาร, มาตรฐานด้านโครงสร้าง)

2. ทางเข้า/ทางออกของอุปกรณ์แนวตั้งขนาดใหญ่: ใช้กันอย่างแพร่หลายในหัวฉีดของหอทำปฏิกิริยา เครื่องแลกเปลี่ยนความร้อน และถังเก็บ ช่วยแก้ปัญหาความท้าทายในการติดตั้งที่ต้องหมุนหน้าแปลนขนาดใหญ่เพื่อจัดแนวรูสลัก

3. ส่วนของกระบวนการที่ต้องการการถอดประกอบและทำความสะอาดเป็นประจำ: ใช้ในท่อส่งออกจากเครื่องปฏิกรณ์ในอุตสาหกรรมอาหาร ยา และเคมีภัณฑ์ชั้นดี ช่วยให้ถอดประกอบได้อย่างรวดเร็วเพื่อล้างสิ่งตกค้างภายในและรับประกันความสะอาดถูกสุขอนามัย

4. ท่อที่ไวต่ออุณหภูมิ: เหมาะสำหรับระบบไอน้ำหรือน้ำมันร้อนอุณหภูมิสูงที่มีความแตกต่างของอุณหภูมิสูง ช่องว่างเล็กน้อยระหว่างข้อต่อปลายท่อและหน้าแปลนจะช่วยดูดซับความเค้นจากการขยายตัวทางความร้อนตามแนวแกนบางส่วน

​3. ข้อดีของผลิตภัณฑ์

1. ประหยัดต้นทุนการจัดซื้ออย่างมีนัยสำคัญ: สำหรับการใช้งาน Class 300+ และขนาดใหญ่ (DN≥200) การใช้ "ข้อต่อปลายท่อสแตนเลสสตีล + หน้าแปลนเหล็กคาร์บอน" แทน "หน้าแปลนคอเชื่อมสแตนเลสสตีลทั้งหมด" สามารถประหยัดต้นทุนวัสดุได้ 30%~50%

2. ขจัดความเค้นจากการเชื่อมและการกัดกร่อนระหว่างเกรน: ขอบประกบถูกขึ้นรูปเย็น ไม่มีรอยเชื่อมที่รับภาระสัมผัสกับสาร ทำให้หลีกเลี่ยงความเสี่ยงของการกัดกร่อนระหว่างเกรนและการแตกร้าวจากความเค้นกัดกร่อนที่พบในหน้าแปลนเชื่อมชนแบบดั้งเดิมได้อย่างสมบูรณ์

3. ป้องกันการส่งแรงบิดเป็นศูนย์: เมื่อขันสลัก แรงบิดจะกระทำที่หน้าแปลนแบบประกบและถ่ายโอนไปยังด้านหลังของข้อต่อปลายท่อ แทนที่จะดึงท่อโดยตรง สิ่งนี้ช่วยปกป้องท่อผนังบาง (เช่น Sch 5S, Sch 10S) จากการเสียรูปที่เกิดจากแรงบิดที่มากเกินไปได้อย่างมีประสิทธิภาพ

4. เข้าถึงการบำรุงรักษาได้ง่าย: หลังจากการถอดประกอบ หน้าแปลนแบบประกบสามารถเลื่อนไปตามท่อได้อย่างอิสระ ทำให้สะดวกอย่างยิ่งในการเปลี่ยนวาล์ว เครื่องมือ หรือส่วนของท่อในภายหลัง โดยไม่ต้องใช้การทำงานด้วยความร้อนหรือการตัดใหม่

5. พื้นผิวประกบที่มีความแม่นยำสูง: พื้นผิวประกบสามารถกลึงได้อย่างแม่นยำถึงระดับ Ra 3.2~6.3μm พร้อมร่องเกลียวแบบวงกลม ทำให้มั่นใจได้ว่าการปิดผนึกแบบไร้การรั่วซึมเมื่อใช้ร่วมกับปะเก็นแบบพันเกลียว (spiral wound gaskets) หรือปะเก็น PTFE

​

4. ข้อมูลจำเพาะผลิตภัณฑ์หลัก

คำถามที่พบบ่อย

1. ท่านเป็นบริษัทการค้าหรือผู้ผลิต? เราเป็นผู้ผลิต ท่านสามารถดูใบรับรองได้

2. ระยะเวลาในการจัดส่งนานเท่าใด? โดยทั่วไปคือ 5-10 วันหากสินค้ามีในสต็อก หรือ 15-20 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ

3. ท่านมีตัวอย่างให้หรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม? ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องชำระค่าขนส่ง

4. เงื่อนไขการชำระเงินของท่านคืออะไร? การชำระเงิน=1000USD, ชำระล่วงหน้า 50% T/T, ชำระส่วนที่เหลือก่อนจัดส่ง
