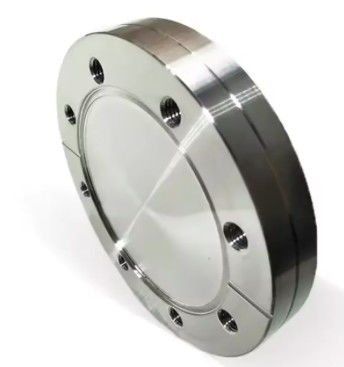

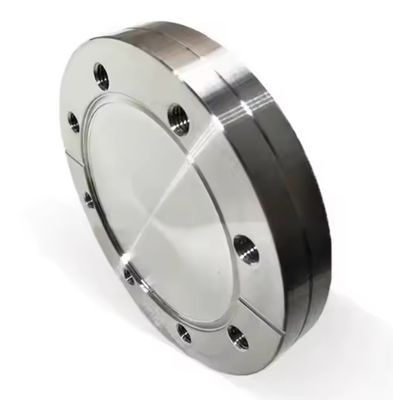

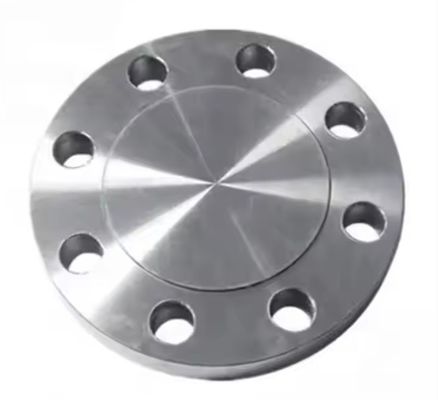

ปะเก็นตาบอด ASME B 16.5/ASME B16.47 JISB2220 สเตนเลสสตีลดูเพล็กซ์ ฟอร์จฟิตติ้ง ASTM A182 F60/F51/A182 F53

การเชื่อมต่อหน้าแปลน (flange) คือการนำท่อ ข้อต่อ หรืออุปกรณ์สองชิ้น มายึดแต่ละชิ้นเข้ากับแผ่นหน้าแปลน จากนั้นระหว่างแผ่นหน้าแปลนทั้งสอง ให้ใส่แผ่นรองหน้าแปลน ขันให้แน่นด้วยสลักเกลียวเพื่อทำการเชื่อมต่อให้สมบูรณ์ ข้อต่อท่อและอุปกรณ์บางชนิดมีหน้าแปลน ซึ่งจัดอยู่ในประเภทการเชื่อมต่อหน้าแปลนเช่นกัน การเชื่อมต่อหน้าแปลนเป็นรูปแบบการเชื่อมต่อที่สำคัญในการก่อสร้างท่อ การเชื่อมต่อหน้าแปลนใช้งานง่าย สามารถทนแรงดันได้สูง ข้อต่อหน้าแปลนมีการใช้งานอย่างแพร่หลายในท่ออุตสาหกรรม ในบ้านเรือน ท่อมีขนาดเล็กและแรงดันต่ำ อาจไม่พบการเชื่อมต่อหน้าแปลน หากคุณอยู่ในห้องหม้อไอน้ำหรือสถานที่ผลิต ท่อและอุปกรณ์ที่มีหน้าแปลนจะพบเห็นได้ทั่วไป

มีหน้าแปลนแบบชน หน้าแปลนแบบเสียบ ข้อต่อเกลียว หน้าแปลนแบบหลวม หน้าแปลนแบบสลิป ให้เลือกตามการเชื่อมต่อ

หน้าแปลนแบบสลิปออน (Slip-on Flanges) หน้าแปลนแบบสลิปออนเป็นหน้าแปลนท่อประเภทที่ได้รับความนิยม เป็นหน้าแปลนที่สอดเข้ากับปลายท่อแล้วเชื่อมยึดให้แน่น หน้าแปลนเหล่านี้เหมาะสำหรับการใช้งานแรงดันต่ำ ติดตั้งและเชื่อมเข้ากับท่อต่างๆ ได้ง่าย การเชื่อมช่วยลดต้นทุนการผลิตท่อเหล่านี้ มีให้เลือกหลากหลายขนาดและการใช้งาน เหตุใดหน้าแปลนแบบสลิปออนจึงเป็นที่นิยมมากกว่าหน้าแปลนแบบคอเชื่อม (Welding Neck Flanges)? สำหรับผู้ใช้หลายราย หน้าแปลนแบบสลิปออนยังคงเป็นที่นิยมมากกว่าหน้าแปลนแบบคอเชื่อม ด้วยเหตุผลดังต่อไปนี้: เนื่องจากต้นทุนเริ่มต้นที่ต่ำกว่า ความแม่นยำที่ลดลงในการตัดท่อให้ได้ความยาวที่ต้องการ ความง่ายในการจัดแนวของชุดประกอบที่มากขึ้น ความแข็งแรงที่คำนวณได้ของหน้าแปลนแบบสลิปออนภายใต้แรงดันภายในมีค่าประมาณสองในสามของหน้าแปลนแบบคอเชื่อม

หน้าแปลนเชื่อมแบบสลิปออนนี้เป็นไปตามมาตรฐาน JIS เป็นระบบหน้าแปลนที่ผลิตในประเทศญี่ปุ่น หน้าแปลนประเภทนี้มีหลายสเปค เช่น SOP, SPH, หน้าแปลนตาบอด, หน้าแปลนแผ่น, หน้าแปลนคอเชื่อม เป็นต้น

หน้าแปลนเชื่อมแบบสลิปออนจะสอดเข้ากับท่อและเชื่อม (โดยทั่วไปทั้งด้านในและด้านนอก) เพื่อให้ความแข็งแรงและป้องกันการรั่วไหล หน้าแปลนแบบสลิปออนมีราคาถูก และไม่ต้องการความแม่นยำสูงในการตัดท่อให้ได้ความยาว หน้าแปลน SO เหล่านี้บางครั้งอาจมีบูชหรือฮับ และสามารถผลิตให้มีรูในที่เหมาะกับท่อหรือหลอดได้

วัสดุของหน้าแปลนเป็นเหล็กคาร์บอน หน้าแปลนสามารถเชื่อมต่อท่อ วาล์ว ปั๊ม และอุปกรณ์อื่นๆ เพื่อสร้างระบบท่อ เป็นอุปกรณ์ท่อที่ใช้กันอย่างแพร่หลายที่สุดในเครื่องจักร ปิโตรเลียม เคมี น้ำ ไฟฟ้า อุตสาหกรรมต่อเรือ และอุปกรณ์

วัดค่า:

• OD: เส้นผ่านศูนย์กลางภายนอก
• ID: เส้นผ่านศูนย์กลางภายใน
• BC: วงกลมสลักเกลียว
• HD: เส้นผ่านศูนย์กลางรู

มีคุณสมบัติที่สำคัญบางประการดังนี้:

• ขนาดเดียวใช้ได้กับท่อทุกตารางเวลา
• ผู้ผลิตสามารถตัดท่อให้ได้ความยาวสำหรับหน้าแปลนแบบสลิปออนได้ง่ายขึ้น
• ความหนาที่น้อยลงของหน้าแปลนนี้ช่วยให้จัดแนวรูสลักเกลียวได้ง่ายขึ้น
• โดยทั่วไปไม่แนะนำสำหรับสภาพแวดล้อมที่มีอุณหภูมิและความดันสูง

• ต้นทุนการติดตั้งต่ำ
• ใช้เวลาน้อยลงในการตรวจสอบความแม่นยำของท่อที่ตัด
• จัดแนวได้ง่ายกว่าเล็กน้อย
• หน้าแปลนแบบสลิปออนมีฮับต่ำเนื่องจากท่อสอดเข้าไปในหน้าแปลนก่อนการเชื่อม
• หน้าแปลนถูกเชื่อมทั้งด้านในและด้านนอกเพื่อให้มีความแข็งแรงเพียงพอ
• ป้องกันการรั่วไหล
