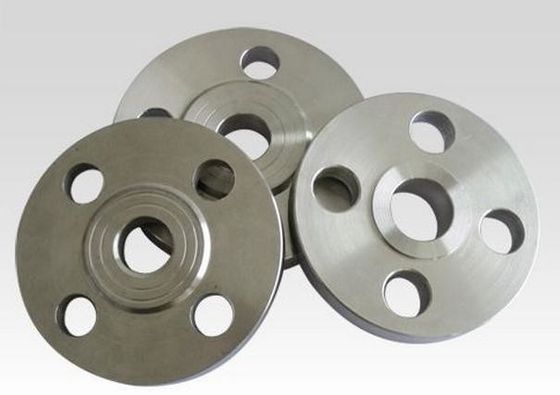

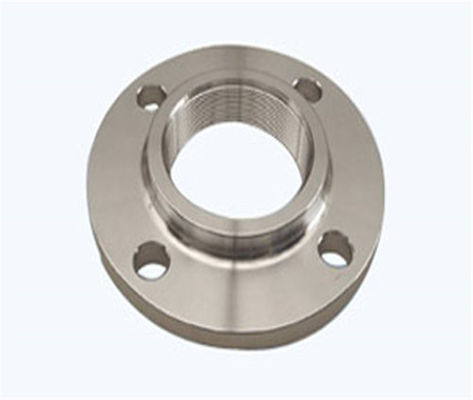

ASTM A182/A182M F304L F316L F321 F347 หน้าแปลนแบบสวม ASME B 16.5/ASME B16.47 สแตนเลส

การเชื่อมต่อ flange (flange) คือการวางท่อสองส่วน, อุปกรณ์ประกอบหรืออุปกรณ์, เริ่มต้นติดตั้งแต่ละส่วนกับแผ่น flange, ระหว่างแผ่น flange สองส่วน, เพิ่มแผ่น flange, ยืดด้วยพับกัน,เสร็จการเชื่อม. บางอุปกรณ์ประกอบท่อและอุปกรณ์มี flanged, ยังเป็นส่วนหนึ่งของการเชื่อมต่อ flange. การเชื่อมต่อ flange เป็นโหมดการเชื่อมต่อที่สําคัญในการก่อสร้างท่อ. การเชื่อมต่อ flange ใช้งานง่ายสามารถทนความดันสูงขึ้นได้. การเชื่อมต่อ flanged ถูกใช้อย่างแพร่หลายในท่ออุตสาหกรรม ในบ้าน, กว้างของท่อเล็ก, และมีความดันต่ํา, ไม่สามารถเห็นการเชื่อมต่อ flange.ท่อและอุปกรณ์ที่ติดขัดอยู่ทุกที่.

แฟลนจ์บิต, แฟลนจ์ซ็อต, แฟลนจ์กลม, แฟลนจ์ล็อส, แฟลนจ์สลิป มีให้เลือกตามการเชื่อมต่อ

เครื่องลัดลื่น แฟลนจ์สลิป-ออน เป็นชนิดของแฟลนจ์ท่อที่นิยมใช้กันมาก นี่คือชนิดของแฟลนจ์ที่เลื่อนผ่านปลายของท่อและต่อมาเชื่อมไว้ในที่ของมัน แฟลนจ์เหล่านี้เหมาะสําหรับการใช้งานความดันต่ําเหล่านี้สามารถติดตั้งและ welded ง่ายในหลอดที่แตกต่างกันการผสมผสานลดต้นทุนการผลิตของท่อเหล่านี้ มีขนาดและการใช้งานที่หลากหลาย ทําไมการสลิดบนฟลานจ์ จึงถูกเลือกให้กับฟลานจ์ที่เชื่อมคอ สําหรับผู้ใช้หลายคน การสลิกบนฟลานจ์ยังคงเป็นที่ชอบมากกว่าฟลานจ์คอการปั่น เนื่องจากเหตุผลต่อไปนี้: เพราะต้นทุนที่ต่ํากว่า ความแม่นยําที่ลดลงที่จําเป็นในการตัดท่อให้มีความยาว ความสะดวกในการจัดตั้งของการประกอบ ความแข็งแรงที่คํานวณของ flanges slip-on ภายใต้แรงกดภายในประมาณสองส่วนสามของ flanges คอสลัด

แฟลนจ์สลิดนี้เป็นแบบตามมาตรฐาน JIS มันเป็นระบบแฟลนจ์ที่ทําจากญี่ปุ่น แฟลนจ์ประเภทนี้มีหลายรายละเอียด เช่น SOP, SPH, Blind Flange, Plate Flange,แฟลนจ์คอผสมเป็นต้น

สลิปบน flanges สลิดบนท่อและ welded (ปกติทั้งภายในและภายนอก) เพื่อให้ความแข็งแรงและป้องกันการรั่วไหลและไม่ต้องการความแม่นยําสูงเมื่อตัดท่อให้ยาวกล่อง SO เหล่านี้บางครั้งสามารถมีหัวหรือฮับ, และสามารถทํากับเจาะที่จะเหมาะสมกับท่อหรือท่อ.

วัสดุของ flanges เป็นเหล็กคาร์บอน. flange สามารถเชื่อมต่อท่อ, วาล์ว, ปั๊มและอุปกรณ์อื่น ๆ เพื่อสร้างระบบท่อ.ไฟฟ้าภาคการสร้างเรือ ระบบท่อและอุปกรณ์

ทําการวัด:

• OD:กว้างภายนอก
• บัตรประจําตัว:กว้างภายใน
• BC:วงกลมบอลท์
• HD:กว้างของรู

มีลักษณะสําคัญบางประการ ดังนี้

• ขนาดเดียวเหมาะกับทุกรายการท่อ
• ผู้ผลิตสามารถตัดท่อได้ง่ายขึ้นตามความยาวสําหรับ flanges slip-on
• ความหนาที่เล็กของฟลานจ์นี้ทําให้การจัดสรรรูปปั่นง่ายขึ้น
• พวกเขาโดยทั่วไปไม่ชอบสําหรับสภาพแวดล้อมความดันสูงและอุณหภูมิ

• การติดตั้งราคาถูก
• น้อยกว่าเวลาที่จําเป็นต้องใช้ในการประกันความแม่นยําของท่อตัด
• มันค่อนข้างง่ายกว่าที่จะจัดให้ตรงกัน
• แฟลนจ์ที่ลื่นลงมีฮับต่ํา เพราะท่อลื่นเข้าไปในแฟลนจ์ก่อนการผสม
• แฟลนจ์ถูกเชื่อมทั้งภายในและภายนอกเพื่อให้ความแข็งแรงที่เพียงพอ
• ป้องกันการรั่วไหล
