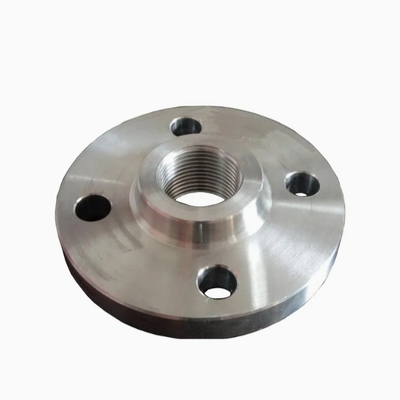

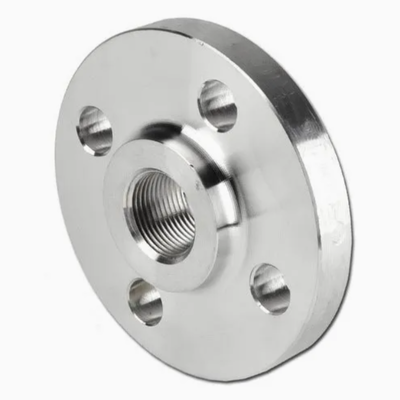

ASTM A182/A182M F304L F316L F321 F347สแตนเลสฟลานจ์ที่มีเส้นใย ASME B 16.5/ASME B16.47

การเชื่อมต่อหน้าแปลน (flange) คือการนำท่อ ข้อต่อ หรืออุปกรณ์สองชิ้นมาประกบกัน โดยยึดแต่ละชิ้นเข้ากับแผ่นหน้าแปลน จากนั้นวางแผ่นรองหน้าแปลนไว้ระหว่างแผ่นหน้าแปลนทั้งสอง แล้วขันให้แน่นด้วยสลักเกลียวเพื่อทำการเชื่อมต่อ อุปกรณ์ท่อและอุปกรณ์บางชนิดมีหน้าแปลนมาให้ด้วย ซึ่งถือเป็นการเชื่อมต่อแบบหน้าแปลน การเชื่อมต่อหน้าแปลนเป็นรูปแบบการเชื่อมต่อที่สำคัญในการก่อสร้างท่อ การเชื่อมต่อหน้าแปลนใช้งานง่าย สามารถรับแรงดันได้สูง ข้อต่อหน้าแปลนมีการใช้งานอย่างแพร่หลายในท่ออุตสาหกรรม ในบ้านเรือน ท่อมีขนาดเล็กและแรงดันต่ำ จึงไม่ค่อยเห็นการเชื่อมต่อแบบหน้าแปลน หากคุณอยู่ในห้องหม้อไอน้ำหรือสถานที่ผลิต จะพบเห็นท่อและอุปกรณ์แบบหน้าแปลนได้ทั่วไป

มีหน้าแปลนแบบชน หน้าแปลนแบบสวม หน้าแปลนเกลียว หน้าแปลนหลวม หน้าแปลนสวม ตามลักษณะการเชื่อมต่อ

หน้าแปลนสวม หน้าแปลนสวมเป็นหน้าแปลนท่อประเภทที่ได้รับความนิยม เป็นหน้าแปลนที่สวมเข้ากับปลายท่อแล้วเชื่อมยึดให้แน่น หน้าแปลนเหล่านี้เหมาะสำหรับการใช้งานที่แรงดันต่ำ ติดตั้งและเชื่อมเข้ากับท่อต่างๆ ได้ง่าย การเชื่อมช่วยลดต้นทุนการผลิตท่อเหล่านี้ มีให้เลือกหลากหลายขนาดและการใช้งาน ทำไมหน้าแปลนสวมจึงเป็นที่นิยมมากกว่าหน้าแปลนคอเชื่อม? สำหรับผู้ใช้หลายราย หน้าแปลนสวมยังคงเป็นที่นิยมมากกว่าหน้าแปลนคอเชื่อมด้วยเหตุผลดังต่อไปนี้: เนื่องจากต้นทุนเริ่มต้นที่ต่ำกว่า ความแม่นยำที่ลดลงในการตัดท่อให้ได้ความยาวที่ต้องการ ความง่ายในการจัดแนวของชุดประกอบที่มากขึ้น ความแข็งแรงที่คำนวณได้ของหน้าแปลนสวมภายใต้แรงดันภายในมีค่าประมาณสองในสามของหน้าแปลนคอเชื่อม

หน้าแปลนเชื่อมแบบสวมนี้เป็นไปตามมาตรฐาน JIS เป็นระบบหน้าแปลนที่ผลิตในประเทศญี่ปุ่น หน้าแปลนประเภทนี้มีหลายสเปค เช่น SOP, SPH, หน้าแปลนตาบอด, หน้าแปลนแผ่น, หน้าแปลนคอเชื่อม เป็นต้น

หน้าแปลนเชื่อมแบบสวมจะสวมเข้ากับท่อและเชื่อม (โดยทั่วไปทั้งด้านในและด้านนอก) เพื่อให้ความแข็งแรงและป้องกันการรั่วไหล หน้าแปลนสวมมีราคาถูก และไม่ต้องการความแม่นยำสูงในการตัดท่อให้ได้ความยาว หน้าแปลน SO เหล่านี้บางครั้งอาจมีบูชหรือดุม และสามารถผลิตให้มีรูในที่เหมาะกับท่อหรือหลอดได้

วัสดุของหน้าแปลนเป็นเหล็กคาร์บอน หน้าแปลนสามารถเชื่อมต่อท่อ วาล์ว ปั๊ม และอุปกรณ์อื่นๆ เพื่อสร้างระบบท่อ เป็นอุปกรณ์ท่อที่ใช้กันอย่างแพร่หลายที่สุดในเครื่องจักร ปิโตรเลียม เคมี น้ำ ไฟฟ้า อุตสาหกรรมต่อเรือ ระบบท่อและอุปกรณ์

วัดขนาด:

• OD: เส้นผ่านศูนย์กลางภายนอก
• ID: เส้นผ่านศูนย์กลางภายใน
• BC: วงกลมสลักเกลียว
• HD: เส้นผ่านศูนย์กลางรู

คุณสมบัติที่สำคัญบางประการมีดังนี้:

• หนึ่งขนาดใช้ได้กับท่อทุกตารางเวลา
• ผู้ผลิตสามารถตัดท่อให้ได้ความยาวสำหรับหน้าแปลนสวมได้ง่ายขึ้น
• ความหนาที่น้อยลงของหน้าแปลนนี้ช่วยให้จัดแนวรูสลักเกลียวได้ง่ายขึ้น
• โดยทั่วไปไม่นิยมใช้ในสภาพแวดล้อมที่มีอุณหภูมิแรงดันสูง

• ต้นทุนการติดตั้งต่ำ
• ใช้เวลาน้อยลงในการตรวจสอบความแม่นยำของท่อที่ตัด
• จัดแนวได้ง่ายกว่าเล็กน้อย
• หน้าแปลนสวมมีดุมต่ำเนื่องจากท่อสวมเข้ากับหน้าแปลนก่อนการเชื่อม
• หน้าแปลนจะถูกเชื่อมทั้งด้านในและด้านนอกเพื่อให้มีความแข็งแรงเพียงพอ
• ป้องกันการรั่วไหล
