แผ่นเสริมแรงคาร์บอนสตีล 90° หรือ RePAD หรือ RF Pad ท่อสาขา 6'' SCH40
รายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | แผ่นเสริม 90 ° | ขนาด | 8''x6'' |
|---|---|---|---|
| วัสดุ | เหล็กกล้าคาร์บอน | มาตรฐาน | ASME B 31.3 |
| การใช้งาน | การเชื่อมต่อ | วิธีการเสริมแรง | แผ่นเสริมแรง เสริมแรงเดี่ยว และเสริมอาน |
| เน้น | ท่อสาขาแผ่นเสริมแรงคาร์บอนสตีล RF,แผ่นเสริมแรง 90° SCH40,เครื่องปั่นบ๊อตสเวดพร้อมการรับประกัน |
||
รายละเอียดสินค้า
โลหะคาร์บอน 90° เสริมพัด หรือ RePAD หรือ RF Pad สายพัดขา 6''SCH40
แพดเสริม คืออะไร

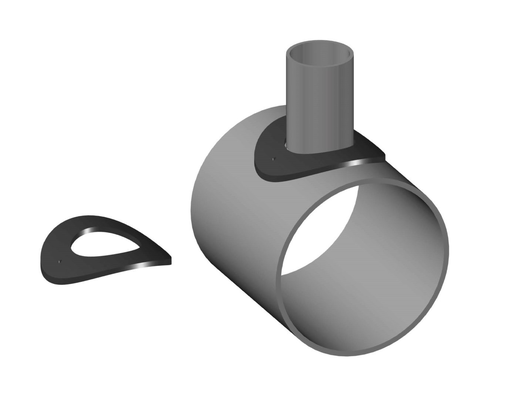

แพดเสริมหรือ RePAD หรือ RF Pad (รูป 1) เป็นแพดทรงโดนัทที่ไปรอบสาขาของสาขา
จับมือเพื่อเพิ่มความแข็งแกร่งให้กับจับมือ มันคล้ายกับเครื่องล้างโลหะกลมที่โค้งให้เข้ากับความโค้ง
ของท่อ
เมื่อขนาดของท่อเพิ่มขึ้น ค่าใช้จ่ายของอุปกรณ์เชื่อมต่อสาขาเพิ่มขึ้น
มีให้เลือกเป็นชิ้นมาตรฐาน ดังนั้น, มันเป็นวิธีการมาตรฐานในการผลิต tee โดยการตัดรูในหัวและ welding
สาขาในท่อ แต่ส่วนที่ท่อตรงถูกเจาะกลายเป็นส่วนที่อ่อนแอเนื่องจากการมีตัวของ
ดังนั้นเพื่อรับมือกับความดัน และลดความเข้มข้นในบริเวณนั้น ความหนาจะเพิ่มขึ้นในท้องถิ่น
ในรูปแบบของพัดเสริมหรือพัด RF สถานการณ์ที่คล้ายคลึงเกิดขึ้นสําหรับความดันภาชนะ
ความกดดันและความสามารถในการแบกภาระของเครื่องมือ nozzles, RF Pad ได้ welded.
ความแข็งแรงและความสามารถเพิ่มเติมต่อท่อ
| วัสดุ | เหล็กคาร์บอน เหล็กไร้ขัดเหล็กเหล็กสแตนเลส เหล็กสแตนเลส ดับเพล็กซ์เหล็กไร้ขัดเหล็กเหล็กสแตนเลส นิเคิล |
| เหล็กคาร์บอน | ASTM A234 WPB, WPC |
| โลหะไร้ขัด | 304/SUS304/UNS S30400/14301 304L/UNS S30403/1.4306; 304H/UNS S30409/1.4948; 309S/UNS S30908/1.4833 309H/UNS S30909; 310S/UNS S31008/1.4845; 310H/UNS S31009 316/UNS S31600/14401; 316Ti/UNS S31635/1.4571; 316H/UNS S31609/1.4436; 316L/UNS S31603/1.4404; 316LN/UNS S31653; 317/UNS S31700; 317L/UNS S31703/1.4438; 321/UNS S32100/14541; 321H/UNS S32109; 347/UNS S34700/14550; 347H/UNS S34709/1.4912; 348/UNS S34800 |
| เหล็กสแตนเลส | ASTM A234,WP1,WP12 CL1,WP12 CL2,WP11 CL1,WP11 CL2,WP11 CL3,WP22 CL1,WP22 CL3,WP24,WP5 CL1,WP5 CL3,WP9 CL1,WP9 CL3,WPR,WP91,WP911,WP92 ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65; ASTM A420 WPL3/WPL6/WPL9; |
| โลหะดับเพลส | ASTM A182 F51/S31803/1.4462; ASTM A182 F53/S2507/S32750/14401; ASTM A182 F55/S32760/1.4501/Zeron 100; 2205/F60/S32205; ASTM A182 F44/S31254/254SMO/14547; 17-4PH/S17400/1.4542/SUS630/AISI630 F904L/NO8904/1.4539; 725LN/310MoLN/S31050/14466 253MA/S30815/1.4835; |
| เหล็กสแตนเลียมไนเคิล | สารสกัด 200/นิเคิล 200/NO2200/2.4066/ASTM B366 WPN สารสกัด 201/นิเคิล 201/NO2201/2.4068/ASTM B366 WPNL สารสกัด 400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC สายสลัด K-500/Monel K-500/NO5500/2475; สับสนธิ 600/Inconel 600/NO6600/NS333/24816; สับสนธิ 601/Inconel 601/NO6001/24851; สับสนธิ 625/Inconel 625/NO6625/NS336/24856; สับสนธิ 718/Inconel 718/NO7718/GH169/GH4169/2.4668; สับสน 800/Incoloy 800/NO8800/14876; สับสนธิ 800H/Incoloy 800H/NO8810/1.4958; สารสกัด 800HT/Incoloy 800HT/NO8811/14959; สารสกัด 825/Incoloy 825/NO8825/2.4858/NS142; สารสกัด 925/Incoloy 925/NO9925 แฮสเทลโลย C/สลาก C/NO6003/2.4869/NS333; สารสกัด C-276/Hastelloy C-276/N10276/24819; สับสนธิ C-4/Hastelloy C-4/NO6455/NS335/24610; สารสกัด C-22/Hastelloy C-22/NO6022/24602; สับสนธิ C-2000/Hastelloy C-2000/NO6200/24675; สารสกัด B/Hastelloy B/NS321/N10001; สารสกัด B-2/Hastelloy B-2/N10665/NS322/24617; สารสกัด B-3/Hastelloy B-3/N10675/2.4600; สารสกัด X/Hastelloy X/NO6002/24665; สับสน G-30/Hastelloy G-30/NO6030/2.4603; สับสนธิ X-750/Inconel X-750/NO7750/GH145/2.4669; สับสนธิ 20/ชาร์เพนเตอร์ 20Cb3/NO8020/NS312/2.4660; สับสน 31/NO8031/14562; สับสน 901/NO9901/1.4898; อินโคโลย 25-6Mo/NO8926/1.4529/อินโคโลย 926/สแตนเลย์ 926; Inconel 783/UNS R30783 NAS 254NM/NO8367; โมเนล 30C Nimonic 80A/Nickel Alloy 80a/UNS N07080/NA20/2.4631/2.4952 นิมอนิก 263/NO7263 Nimonic 90/UNS NO7090 อินโคโลย 907/GH907 ไนตรอนิก 60/สแตนเลย์ 218/UNS S21800 |
| แพ็คเกจ | กล่องไม้, pallets, กระเป๋าไนลอน หรือตามความต้องการของลูกค้า |
| MOQ | 1 ชิ้น |
| ระยะเวลาการจัดส่ง | 10-100 วัน ขึ้นอยู่กับปริมาณ |
| กติกาการชําระเงิน | T/T หรือ Western Union หรือ LC |
| การส่ง | FOB Tianjin/Shanghai, CFR, CIF เป็นต้น |
| การใช้งาน | น้ํามัน / พลังงาน / เคมี / การก่อสร้าง / ก๊าซ / โลหะ / การสร้างเรือ เป็นต้น |
| ความเห็น | มีวัสดุและภาพเขียนอื่นๆ |
| ยินดีต้อนรับเพื่อติดต่อเรา | |
ทําไมต้องใช้พัดเสริม?
RePADs หรือ RF Pads เป็นแผ่นที่ใช้ในการเสริมสร้างส่วนประกอบและ/หรือจุ โดยเพิ่มความหนาในพื้นที่ของส่วนประกอบ
ในเขตความเครียดสูง พวกมันถูกผลิตจากขนาดและวัสดุเดียวกันกับหัวท่อที่มันถูกผสม
บนท่อหรือภาชนะความดัน, หลุมถูกทําในรูปแบบของจมูกหรือสาขาตัดและดังนั้นท่อ /ภาชนะผู้ปกครอง
ดังนั้น มันชัดเจนที่จะชดเชยความอ่อนแอนี้ด้วย Pad เสริม
ลดความเป็นไปได้ของความล้มเหลว เนื่องจากมันทําให้การเชื่อมต่อสายท่อหรือช่องจุ้ยของภาชนะความดันแข็งแรงขึ้น
การใช้ของ PAD เสริม
1. ปกติกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ
โดยการใช้พัดเสริมมันไม่จําเป็นต้องเสริม
ท่อหัวข้อ ข้อ 304.3.3 ของ ASME B 31.3 ให้สมการเพื่อตรวจสอบว่าการเชื่อมต่อสายท่อ welded ใด ๆ ต้องการ
การเสริมทัพ
2. การสนับสนุน trunnions ได้รับการสนับสนุนเมื่อกําหนดโดยท่อแรงกดดันวิศวกร เมื่อสนับสนุนภาระ trunnions
มากกว่าความสามารถการแบ่งของ trunnion, แปดเสริมการเชื่อมต่อที่หลอดแม่และการเชื่อมต่อ trunnion เพิ่ม
มันเป็นความสามารถในการแบกภาระ. อย่างไรก็ตามโปรดมีในใจว่าการเสริมทรัเนี่ยนจากเอวไม่ได้แนะนําเป็นมาตรฐาน
ดังนั้นมันควรถูกหลีกเลี่ยงไปตามที่ทําได้มากที่สุด
ในภาพวาดแบบไอโซเมตร เพื่อนําไปยังทีมงานก่อสร้าง
3การเชื่อมโยงจุ้นส่วนของอุปกรณ์มักจะเสริมเพื่อจุ้นส่วนสามารถรับภาระและวินาทีมากขึ้นจากด้านท่อ
4บางครั้ง, แพดเสริมที่ได้รับการให้บริการระหว่างรองเท้าหรือการสนับสนุน saddle และหลอดหลักเมื่อความหนาหลอดหลักน้อยกว่า
กว่าที่จําเป็น

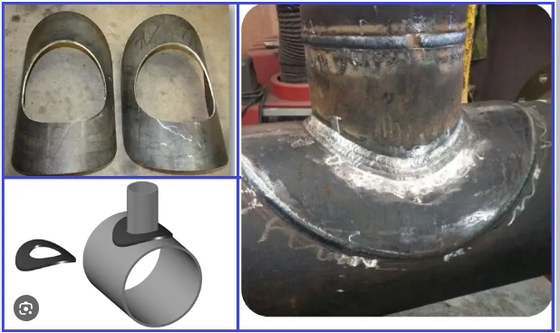

รูปที่ 1: PADs เสริมแบบทั่วไป
ลักษณะการออกแบบของ RF PAD
ปกติความหนาสูงสุดที่ใช้ในบริษัทวิศวกรรมเป็นความหนาของแผ่นเสริมท่อคือ 1.5 เท่าของความหนาของท่อต้น
แนวทางปกติคือการใช้ความหนาเท่ากับท่อหลัก
วัสดุการเสริมท่อต้องเข้ากันได้กับวัสดุท่อแม่และสาขา โดยปกติวัสดุเดียวกันกับท่อหัว
ใช้เป็น RF Pad
ข้อ 3285.4.g ของ ASME B31.3 ระบุว่า พัดเสริมและ saddles จะมีความเหมาะสมที่ดีกับส่วนที่พวกเขา
ที่ติดอยู่
จะมีช่องลุยอากาศที่ด้านข้าง (ไม่ใช่ที่ช่องคัน) ของพัดหรือเข็มขัดใด ๆ เพื่อเปิดเผยการรั่วไหลในสายผสมระหว่างสาขา
ปกติจะมี 2 เลขของช่องลมที่ต้องปิด
โดยใช้มาสติกหรือซิลิโคนเจลเพื่อจํากัดการไหลของน้ําภายใน RF Pad
ขนาดปกติของหลุมลดน้ําตาคือ 6 มิลลิเมตร หากแผ่นเสริมเหล็กทําจากหลอดตัดหลายส่วน
แต่ละชิ้นตัด
พัดหรือเข็มขัดสามารถผลิตได้ในหลายชิ้น หากข้อเชื่อมระหว่างชิ้นมีความแข็งแรงที่เท่ากันกับพัดหรือเข็มขัดโลหะต้น
และถ้าแต่ละชิ้นมีช่องลม
สัญลักษณ์แผ่นเสริมในภาพวาด
รูปที่ 2 แสดงสัญลักษณ์ RF Pad ปกติที่ใช้ในภาพวาดท่อ
รูปที่ 2: เสริมสัญลักษณ์ PAD
พัดเสริมเป็นวงแหวนตัดจากแผ่นเหล็กที่มีหลุมในศูนย์กลางเท่ากับกว้างภายนอกของสายสานสาขา
มันลื่นลงบนท่อสาขา ก่อนท่อสาขาจะ welded ไปยังหัว.
แพ๊ดเสริมถูกเลื่อนลงสาขาเพื่อปกปิดการเชื่อมต่อสอย แพ๊ดเสริม
หัวหน้า
