| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TOBO |
| ได้รับการรับรอง: | Customized logo |
| หมายเลขรุ่น: | ตามคำขอ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | USD |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน: | แอล/C, T/T, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 1 |
| เน้น: | ASTM A403 WP321 เอลโค้ทจากสแตนเลส,ASTM A403 WP316 เท่ากับ tee,สแตนเลส 321H 90 เอลโค |
||
|---|---|---|---|

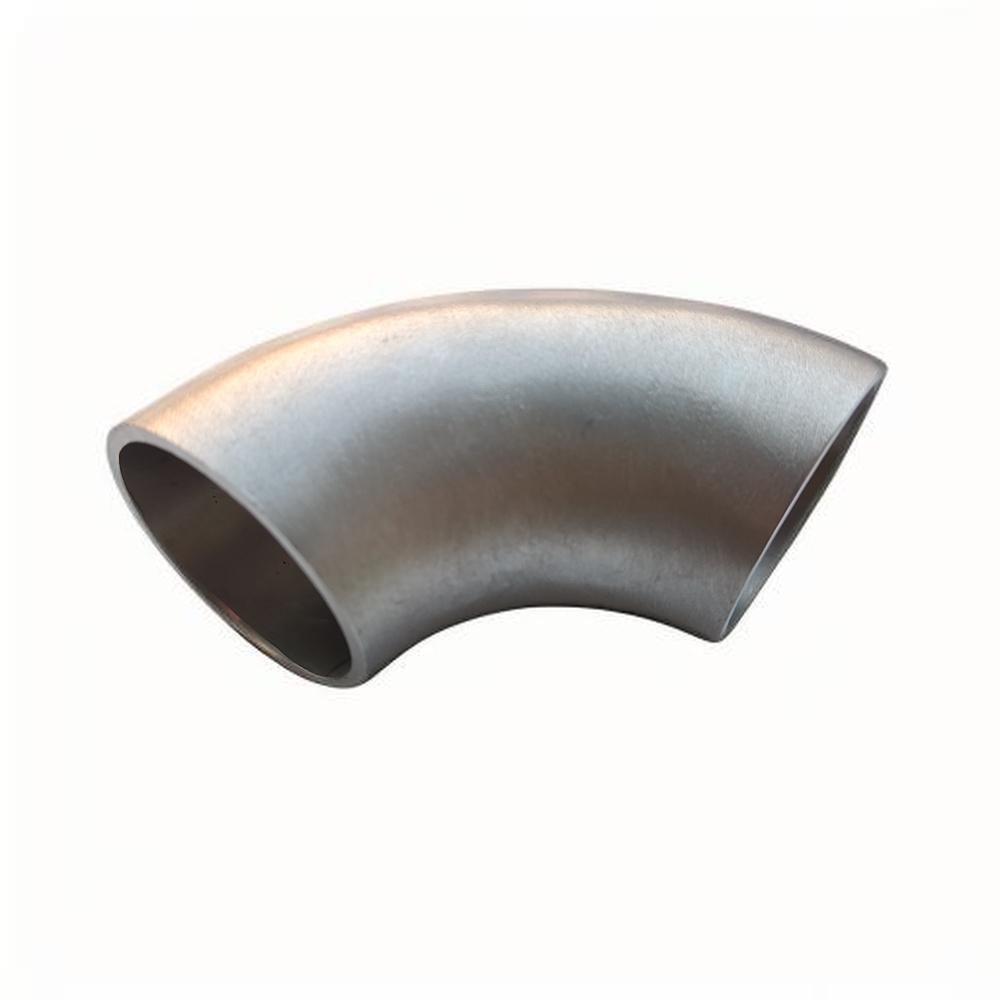

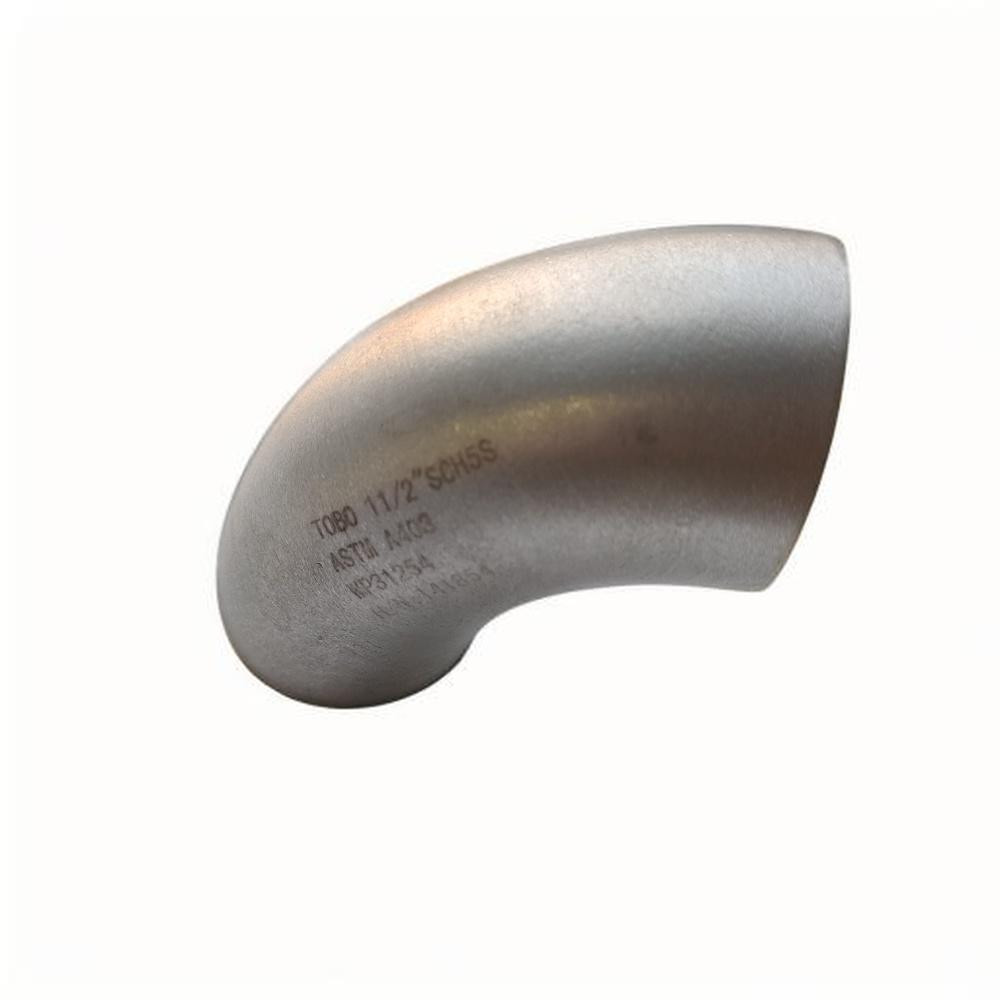

ASTM A403 WP321 / 321H 45 Elbow ASTM A403 WP316 Equal Tee
| ชื่อผลิตภัณฑ์ | ข้อกำหนดมาตรฐานสำหรับข้อต่อท่อสแตนเลส ASTM A403 WP304 | |||
| ข้อมูลจำเพาะ | ASTM A403 / ASME SA403 | |||
| ขนาด | ข้อศอกไร้รอยต่อ (1/2″~24″), ERW / ข้อศอกเชื่อม / ผลิต (1/2″~48″) | |||
| ความหนา | Sch 5s, Sch 10s, SCH20, SCH30, SCH40, STD, SCH80, SCH100. SCH120, SCH160. XXS | |||
| มาตรฐาน |
|
|||
| พื้นผิว |
|
|||
| ประเภท | ไร้รอยต่อ / เชื่อม / ผลิต | |||
| รูปแบบ : | ข้อศอก, ข้อศอก 90 องศา, ข้อศอกรัศมียาว, ข้อศอกรัศมีสั้น, ข้อศอก LR, ข้อศอก SR | |||
| รัศมีการโค้งงอ | R=1D, 2D, 3D, 5D, 6D, 8D, 10D หรือกำหนดเอง | |||
| แพ็คเกจ | แพ็คเกจที่เหมาะสำหรับการขนส่งทางทะเล กล่องไม้หรือไม้อัดหรือพาเลท หรือตามคำขอของลูกค้า |
ช่วงผลิตภัณฑ์และน้ำหนักทางทฤษฎี (กก.):
| DN | ตารางที่ 10s | ตารางที่ 40s | ตารางที่ 80s | ||||||
| 90°ข้อศอก | 45°ข้อศอก | เท่ากันที | 90°ข้อศอก | 45°ข้อศอก | เท่ากันที | 90°ข้อศอก | 45°ข้อศอก | เท่ากันที | |
| 8 | 0.02 | 0.01 | 0.03 | 0.03 | 0.02 | 0.06 | 0.04 | 0.03 | 0.07 |
| 10 | 0.03 | 0.02 | 0.05 | 0.03 | 0.02 | 0.03 | 0.06 | 0.04 | 0.09 |
| 15 | 0.06 | 0.03 | 0.09 | 0.08 | 0.04 | 0.10 | 0.10 | 0.05 | 0.14 |
| 20 | 0.07 | 0.03 | 0.13 | 0.08 | 0.04 | 0.17 | 0.11 | 0.05 | 0.20 |
| 25 | 0.14 | 0.08 | 0.28 | 0.15 | 0.11 | 0.29 | 0.22 | 0.14 | 0.38 |
| 32 | 0.23 | 0.11 | 0.49 | 0.26 | 0.17 | 0.59 | 0.40 | 0.23 | 0.68 |
| 40 | 0.30 | 0.17 | 0.68 | 0.40 | 0.23 | 0.86 | 0.51 | 0.29 | 1.02 |
| 50 | 0.50 | 0.25 | 0.85 | 0.70 | 0.40 | 1.28 | 0.91 | 0.59 | 1.59 |
| 65 | 0.85 | 0.48 | 1.41 | 1.40 | 0.77 | 2.19 | 1.81 | 0.99 | 3.13 |
| 80 | 1.25 | 0.63 | 1.77 | 2.20 | 1.08 | 3.31 | 2.97 | 1.50 | 4.45 |
| 90 | 1.70 | 0.75 | 2.67 | 2.83 | 1.42 | 4.08 | 4.00 | 2.00 | 5.44 |
| 100 | 2.10 | 1.08 | 3.46 | 4.47 | 2.09 | 5.27 | 6.18 | 2.81 | 7.71 |
| 150 | 5.45 | 2.72 | 8.07 | 10.89 | 5.44 | 10.99 | 16.32 | 8.16 | 13.16 |
| 200 | 10.20 | 5.33 | 15.65 | 21.54 | 10.77 | 20.91 | 33.11 | 16.56 | 28.12 |
| 250 | 18.15 | 9.75 | 26.46 | 38.56 | 19.27 | 35.38 | 51.71 | 25.86 | 49.90 |
| 300 | 25.80 | 13.62 | 39.46 | 59.42 | 29.71 | 62.14 | 79.38 | 39.69 | 83.91 |
ช่วงผลิตภัณฑ์และน้ำหนักทางทฤษฎี (กก.):
| DN | ตารางที่ 10s | ตารางที่ 40s | ตารางที่ 80s | ||||||
| คอนตัวลด | Eccตัวลด | ลดขนาดที | คอนตัวลด | Eccตัวลด | ลดขนาดที | คอนตัวลด | Eccตัวลด | ลดขนาดที | |
| 40×25 | 0.19 | 0.19 | 0.60 | 0.26 | 0.26 | 0.76 | 0.34 | 0.34 | 0.90 |
| 50×25 | 0.28 | 0.28 | 0.73 | 0.40 | 0.40 | 1.10 | 0.54 | 0.54 | 1.37 |
| 50×40 | 0.31 | 0.31 | 0.76 | 0.45 | 0.45 | 1.15 | 0.59 | 0.59 | 1.43 |
| 80×50 | 0.55 | 0.55 | 1.56 | 1.00 | 1.00 | 2.91 | 1.79 | 1.79 | 3.91 |
| 100×50 | 0.78 | 0.78 | 2.94 | 1.50 | 1.50 | 4.48 | 1.95 | 1.95 | 6.55 |
| 100×80 | 0.87 | 0.87 | 3.04 | 1.74 | 1.74 | 4.64 | 2.33 | 2.33 | 6.79 |
| 150×80 | 1.82 | 1.82 | 6.86 | 3.95 | 3.95 | 9.68 | 5.51 | 5.51 | 11.57 |
| 150×100 | 1.96 | 1.96 | 7.10 | 4.07 | 4.07 | 11.94 | 5.96 | 5.96 | 11.97 |
| 200×100 | 3.01 | 3.01 | 13.46 | 6.55 | 6.55 | 17.98 | 9.23 | 9.23 | 24.18 |
| 200×150 | 3.19 | 3.19 | 14.08 | 6.74 | 6.74 | 18.82 | 10.12 | 10.12 | 25.31 |
แพ็คเกจที่เหมาะสำหรับการขนส่งทางทะเล กล่องไม้หรือไม้อัดหรือพาเลท หรือตามคำขอของลูกค้า
