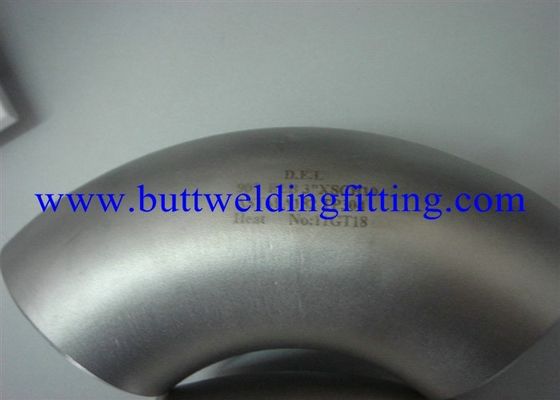

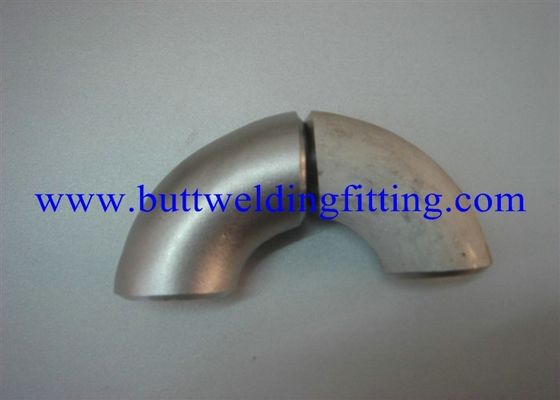

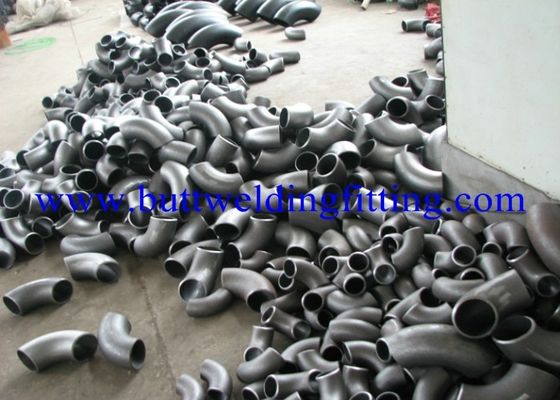

Elbow 45 องศา 90 องศาข้อศอก 1” 12” SCH10S ถึง SCH40S SCH80S
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | TOBO |
| ได้รับการรับรอง | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| หมายเลขรุ่น | ASTM A403 WP317L |
| จำนวนสั่งซื้อขั้นต่ำ | 3 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | กรณีไม้หรือพาเลท |
| เวลาการส่งมอบ | 15 วัน |
| เงื่อนไขการชำระเงิน | T/T, l/c เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต | 9980000 ชิ้นต่อเดือน |
รายละเอียดสินค้า
| ประเภทของข้อต่อท่อ | ข้อศอกรัศมีสั้น / ยาว (90D, 45D, 180D) | ความหนา | SCH5-SCH 160S, SCH XXS |
|---|---|---|---|
| เวลาขนส่ง | 15 วัน | รายละเอียดบรรจุภัณฑ์ | ข้อต่อท่อเชื่อมชนมักจะจัดส่งในกรณีไม้พาเลทไม้หรือตามคำขอของลูกค้า |
| วัสดุเกรด | ASTM A403 WP317L | ||
| เน้น | ข้อต่อท่อข้อศอก,ก้นเชื่อมข้อศอก |
||
รายละเอียดสินค้า
ASTM A403 WP317L 45º / 90º Elbow Elbow Stainless Steel 1” 12” SCH10S ถึง SCH40S SCH80S SCH80S ASME B16.9
รายละเอียดด่วน:
·วัสดุ: สแตนเลส
·เทคนิค: การปลอมแปลง
·ประเภท: Elbow
·การเชื่อมต่อ: การเชื่อม
·รูปร่าง: เท่ากับ
·รหัสหัว: รอบ
·ขนาด: 1/2 "-72"
·ความดัน: sch10-xxs
·มุม: 22.5 °, 30 °, 45 °, 60 °, 90 °, 180 °องศา
·การใช้งาน: เครื่องจักรเคมีปิโตรเลียมพลังงานไฟฟ้า papermaking ฯลฯ
·มาตรฐาน: ASME ANSI MSS-SP JISB DIN BS GB
·บรรจุ: ในกรณีไม้พาเลทหรือสำหรับ clients'requirements
·รัศมี: รัศมีสั้นรัศมียาว
·คุณสมบัติ: API, ISO, CE
·การรักษาพื้นผิว: ตามธรรมชาติ
รายละเอียด:
1. หมายเลขรายการผลิตภัณฑ์: 003fittings-Cosco Steel
2. ผลิตภัณฑ์ส่วนใหญ่ถูกนำมาใช้ในปิโตรเลียมและก๊าซ, โรงงานเคมี, สถานีพลังงาน, โลหะ, การต่อเรือ, ฯลฯ
3. กระบวนการผลิตอย่างเคร่งครัดภายใต้แนวทางคุณภาพระบบ contral ISO9001: 2008
4. การรับรอง MTC ตาม EN10204 3.2.1

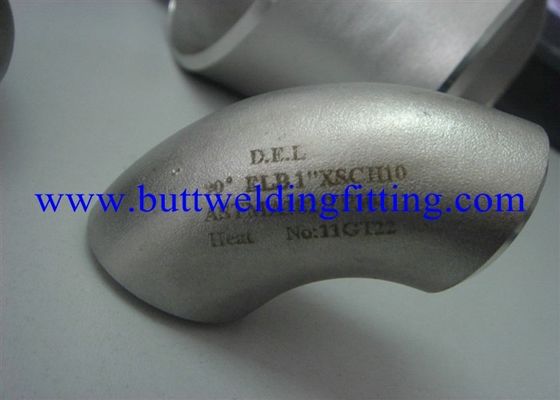

5. การทำเครื่องหมาย: โลโก้ที่ลงทะเบียน, จำนวนความร้อน, เหล็กเกรด, มาตรฐาน, ขนาด

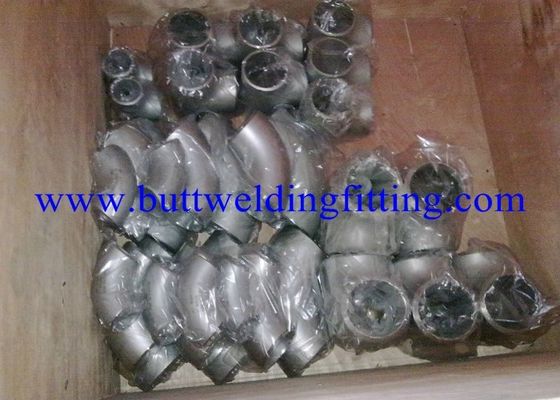

6. บรรจุ: กล่องไม้หรือพาเลทไม้
7. รหัส HS: 73072300
สินค้า
ประเภทข้อศอก
รัศมียาวหรือสั้น
22.5 °, 30 °, 45 °, 60 °, 90 °, 180 °องศา
ศอกก้นเชื่อม, ฟอร์จเกลียวศอก, ศอกถนน
ขนาดรอยเชื่อมชน DN: DN10 ~ DN 1200 WT: SCH10-XXS
ปลอม
DN: DN10 ~ DN150
ระดับความดัน: 150LBS ~ 10,000LBS
มาตรฐาน
ANSI B16.5, B16.11, B16.3
ASTM A234 / A234M, ASTM A403 / A403M, ASTM A420 / A420M, ASTM A182 / A182M, DIN2605, JIS B2311, JIS B2312 HG, GB, SH, HGJ, JB, ANSI, JIS, DIN
วัสดุ
A105, WPB, WPC, WP1, WP12, WP11, WP5, WP9, WPR, WP91, WP304, WP304L, WP30L, WP309, WP310, WP316, WP316, WP317, WP317, WP348, WPL3, WPL3, WPL3, WPL3, WPL3, WPL3, WPL6 WPL9, F1, F5, F1
วัสดุ:
วัสดุ
มาตรฐาน ASTM
เหล็กกล้าคาร์บอน (ASTM A234WPB ,, A234WPC, A420WPL6
สแตนเลส (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti,
00Cr19Ni10,00Cr17Ni14Mo2, ect)
โลหะผสมเหล็ก: A234WP12, A234WP11, A234WP22, A234WP5,
A420WPL6, A420WPL3
DIN
เหล็กกล้าคาร์บอน: St37.0, St35.8, St45.8
สแตนเลส: 1.4301,1.4306,1.4401,1.4571
เหล็กกล้าผสม: 1.7335,1.7380,1.0488 (1.0566)
JIS
เหล็กกล้าคาร์บอน: PG370, PT410
สแตนเลส: SUS304, SUS304L, SUS316, SUS316L, SUS321
โลหะผสมเหล็ก: PA22, PA23, PA24, PA25, PL380
GB
10 #, 20 #, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo,
12CrMo, 12CrMoG, 12Cr1Mo
ขนาด | เส้นผ่านศูนย์กลางภายนอก | ความหนาของผนัง (T) | 90 o L / R Elbow center ไปที่หาง A | 45 o L / R ตรงกลางเพื่องอปลายหาง B | 90 o S / R ถึงจุดสิ้นสุดของ A Center Elbow | สามลิงก์ไปยัง Center สำหรับ CM end tail | ความยาวของหมวก | |||
Sch.5S | Sch.10S | Sch.40S | Sch.80S | |||||||
1/2 | 0.840 | 0.065 | 0.083 | 0.109 | 0.147 | 1.50 | 0.625 | - | 1.00 | 1.00 |
3/4 | 1.050 | 0.065 | 0.083 | 0.113 | 0.154 | 1.12 | 0.438 | - | 1.13 | 1.00 |
1 | 1.315 | 0.065 | 0.109 | 0.133 | 0.179 | 1.50 | 0.875 | 1.00 | 1.50 | 1.50 |
1-1 / 4 | 1.660 | 0.065 | 0.109 | 0.140 | 0.191 | 1.88 | 1.00 | 1.25 | 1.88 | 1.50 |
1-1 / 2 | 1.900 | 0.065 | 0.109 | 0.145 | 0.200 | 2.25 | 1.12 | 1.50 | 2.25 | 1.50 |
2 | 2.375 | 0.065 | 0.109 | 0.154 | 0.218 | 3.00 | 1.38 | 2.00 | 2.50 | 1.50 |
2-1 / 2 | 2.875 | 0.083 | 0.120 | 0.203 | 0.276 | 3.75 | 1.75 | 2.50 | 3.00 | 2.00 |
3 | 3.500 | 0.083 | 0.120 | 0.216 | 0.300 | 4.50 | 2.00 | 3.00 | 3.38 | 2.50 |
4 | 4.500 | 0.083 | 0.120 | 0.237 | 0.337 | 6.00 | 2.50 | 4.00 | 4.13 | 3.00 |
5 | 5.563 | 0.109 | 0.134 | 0.258 | 0.375 | 7.50 | 3.12 | 5.00 | 4.88 | 3.50 |
6 | 6.625 | 0.109 | 0.134 | 0.280 | 0.432 | 9.00 | 3.75 | 6.00 | 5.63 | 4.00 |
8 | 8.625 | 0.109 | 0.148 | 0.322 | 0.500 | 12.00 | 5.00 | 8.00 | 7.00 | 5.00 |
10 | 10.750 | 0.134 | 0.165 | 0.375 | 0.500 | 15.00 | 6.25 | 10.00 | 8.50 | 6.00 |
12 | 12.750 | 0.156 | 0.180 | 0.375 | 0.500 | 18.00 | 7.50 | 12.00 | 10.00 | 7.00 |
14 | 14.000 | 0.156 | 0.250 | 0.375 | 0.500 | 21.00 | 8.75 | 14.00 | 11.00 | 7.50 |
16 | 16.000 | 0.165 | 0.250 | 0.375 | 0.500 | 24.00 | 10.00 | 16.00 | 12.00 | 8.00 |
18 | 18.000 | 0.165 | 0.250 | 0.375 | 0.500 | 27.00 | 11.25 | 18.00 | 13.50 | 9.00 |
20 | 20.000 | 0.188 | 0.250 | 0.375 | 0.500 | 30.00 | 12.50 | 20.00 | 15.00 | 10.00 |
24 | 24.000 | 0.218 | 0.250 | 0.375 | 0.500 | 36.00 | 13.50 | 24.00 | 17.00 | 12.00 |
ASME B16.9
ช่วงการใช้งาน: สำหรับใช้ในปิโตรเลียม, การหลอม, อาหาร, พลังงาน, การทำกระดาษ, เคมี, อุปกรณ์การแพทย์, การบิน, เครื่องแลกเปลี่ยนความร้อนของหม้อไอน้ำและอื่น ๆ
หมายเหตุ: การให้บริการลูกค้าด้วยองค์ประกอบ, ขนาด, บรรจุภัณฑ์
สเปค
ND | OD (MM) | ศูนย์ถึงจุดจบ | น้ำหนักประมาณกิโลกรัม / ชิ้น | ||||||
DN | INCH | OD |
| O | 5S | 10S | 20S | 40S | 80S |
20 | 3/4 | 25 20.7 | - | - | - | - | - | - | - |
25 | 1 | 32 33.4 | 25 | 50 | 0.055 | 0.096 | 0.11 | 0.11 | 0.15 |
32 | 11/4 | 38 42.2 | 32 | 64 | 0.069 0.075 | 0.102 0.132 | 0.14 0.15 | 0.158 0.17 | 0.20 0.236 |
40 | 11/2 | 45 48.3 | 38 | 76 | 0.12 0.13 | 0.18 0.186 | 0.2 0 .21 | 0.22 0.24 | 0.3 0.33 |
50 | 2 | 57 60.3 | 51 | 102 | 0.17 0.176 | 0.297 0.308 | 0.787 0.396 | 0.42 0.44 | 0.6 0.616 |
65 | 21/2 | 73 76.1 | 64 | 128 | 0.35 0.364 | 0.53 0.546 | 0.64 0.655 | 0.89 0.91 | 1.0 1.29 |
80 | 3 | 89 | 76 | 152 | 0.486 | 0.729 | 0.972 | 1.36 | 1.94 |
90 | 31/2 | 101.6 | 89 | 178 | 0.7 | 1.05 | 1.4 | 1.96 | 2.8 |
100 | 4 | 108 114.3 | 102 | 204 | 0.90 0.94 | 1.2 1.4 | 1.7 1.876 | 2.56 2.77 | 4.0 4.13 |
125 | 5 | 133 141.3 139.7 | 127 | 254 | 1.8 2.02 | 2.1 2.37 | 3.2 3.49 | 4.0 4.4 | 6.5 6.98 |
150 | 6 | 159 168.3 165.2 | 152 | 304 | 2.6 2.9 | 3.1 3.4 | 4.8 5.0 | 6.8 7.1 | 10.3 11.0 |
200 | 8 | 219 216.3 | 203 | 406 | 6.25 5.0 | 7.0 6.8 | 11.08 10.7 | 14.1 13.5 | 22 21 |
250 | 10 | 273 267.3 | 254 | 508 | 10.08 9.7 | 11.2 10.0 | 17.6 16.0 | 24.6 23.0 | 44.8 40.0 |
300 | 12 | 325 323.9 318.5 | 305 | 610 | 14.8 | 16.7 | 23.3 | 37 | 64.5 |
350 | 14 | 377 355.6 | 356 | 711 | 19.1 15.6 | 22 19.5 | 38 34 | 48.6 42.6 | 80.0 74.0 |
400 | 18 | 426 406.4 | 406 | 812 | 29.0 26.5 | 35 30 | 57.0 49.9 | 67 62 | 149.0 135.0 |
500 | 20 | 529 508 | 508 | 1016 | - | - | - | - | - |
550 | 22 | 559 | 559 | 1118 | - | - | - | - | - |
