| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TOBO |
| ได้รับการรับรอง: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| หมายเลขรุ่น: | ASTM A403 WP304, 304L, 316L, 321 |
| จำนวนสั่งซื้อขั้นต่ำ: | 3 ชิ้น |
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | กรณีไม้หรือพาเลท |
| เวลาการส่งมอบ: | 15 วัน |
| เงื่อนไขการชำระเงิน: | T/T, l/c เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 9980000 ชิ้นต่อเดือน |
| ประเภทของข้อต่อท่อ: | ข้อศอกรัศมีสั้น / ยาว (90D, 45D, 180D) | ข้อกำหนดมาตรฐาน: | ASTM, JIS, BS, DIN, UNI ฯลฯ |
|---|---|---|---|
| เวลาขนส่ง:: | 15 วัน | รายละเอียดบรรจุภัณฑ์:: | ข้อต่อท่อเชื่อมชนมักจะจัดส่งในกรณีไม้พาเลทไม้หรือตามคำขอของลูกค้า |
| วัสดุเกรด: | ASTM A403 WP304, 304L, 316L, 321 | ||
| เน้น: | สแตนเลส 90 องศาข้อศอก,ก้นเชื่อมข้อศอก |
||

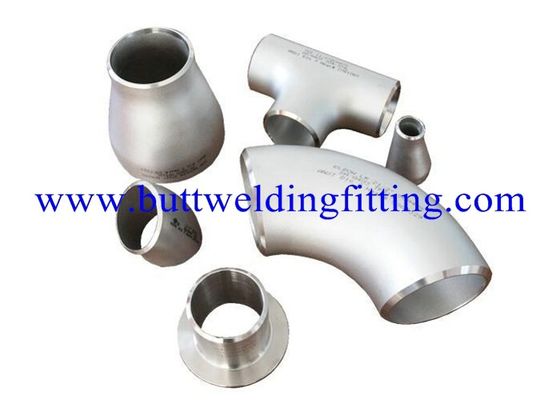

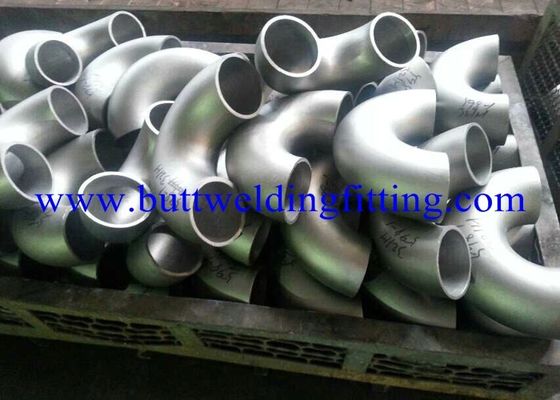

Elbow 45º / 90º ASTM A403 WP304, 304L, 316L, ข้อศอกสแตนเลส 321 1/2” ถึง 60” SCH10S ถึง SCH160 ASME B16.9
รายละเอียด:
1. ผลิตภัณฑ์ I: Elbow 45º / 90º ASTM A403 WP304, 304L, 316L, ข้อศอกสแตนเลส 321 1/2” ถึง 60” SCH10S ถึง SCH160 ASME B16.9
2. ปริญญา: 15 °, 30 °, 45 °, 60 °, 90 °, 180 °, ชายและหญิง
3. เกรด: 310S, 310, 309, 309S, 316, 316L, 316Ti, 316LN, 317, 317L, 321, 321H, 347, 347H, 304, 304L, 304H, 304N, 304LN, 302, 301, 201, 202, 904L, ดูเพล็กซ์, ฯลฯ
เรายังสามารถผลิตข้อกำหนดอื่น ๆ ตามความต้องการของลูกค้า
4. วัสดุ: 310S, 310,309,309S, 316,316L, 316Ti, 316LN, 317,317L, 321,321H, 347,347H, 304,304L, 304H,
5. 304N, 304LN, 302, 301,201,202,904L, ดูเพล็กซ์, ฯลฯ
6. มาตรฐาน:
JIS B2311, B2312, B2312, B2316
ASME / ANSI B16.9, B16.11, B16.28, ASTM A403
MSS SP-43, SP-83, SP-97
GB 12459, GB / T 13401-2005, GB / T 14383-2005, GB / T10752-1995
SY / T0510-1998, ST5257-91
7. ความกดดันการทำงาน: -20 ° C ~ 150 ° c
8. ช่วงการใช้งาน: สำหรับใช้ในปิโตรเลียม, การหลอม, อาหาร, พลังงาน, การผลิตกระดาษ, สารเคมี, อุปกรณ์ทางการแพทย์, การบิน, เครื่องแลกเปลี่ยนความร้อนของหม้อไอน้ำและสาขาอื่น ๆ
9. เทคนิค: ข้อศอกเชื่อม, เจาะข้อศอก, ข้อศอกกดร้อน, ปลอมแปลงข้อศอก
10. รัศมี: รัศมียาว, รัศมีสั้น, R = 1.5D, R = 3D, R = 5D, หญิง, ชาย, ฯลฯ
11. ประเภท: 15 °, 30 °, 45 °, 60 °, 90 °, 180 °, ชายและหญิง
12. เส้นผ่านศูนย์กลางภายนอก: 1/8 "-100" (6-2500 มม.)
13. ความหนาของผนัง: SCH5-SCH 160S, SCH XXS 150lb, 300lb, 400lb, 600lb, 900lb, 1500lb, 2500lb
14. พื้นผิว: การอบการเลือกเส้นผมขัดสดใสแปรงเคลือบทรายระเบิด ฯลฯ
15. ส่งออกไปยัง: ไอร์แลนด์, สิงคโปร์, อินโดนีเซีย, ยูเครน, ซาอุดิอารเบีย, สเปน, แคนาดา, สหรัฐอเมริกา, บราซิล, ไทย, เกาหลี, อิหร่าน, อินเดีย, อียิปต์, โอมาน, คูเวต, แอฟริกาใต้, ดูไบ, เม็กซิโก, เปรู, มาเลเซีย, เวียดนาม , รัสเซีย, อิตาลี, ฯลฯ
16. การทำเครื่องหมาย: โลโก้ที่ลงทะเบียน, จำนวนความร้อน, เกรดเหล็ก, มาตรฐาน, ขนาด
17. การบรรจุ: กล่องไม้หรือพาเลทไม้
18. รหัส HS: 73072300
19. วัสดุ:
วัสดุ | มาตรฐาน ASTM | เหล็กกล้าคาร์บอน (ASTM A234WPB ,, A234WPC, A420WPL6 |
สแตนเลส (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti, 00Cr19Ni10, 00Cr17Ni14Mo2, ect) | ||
โลหะผสมเหล็ก: A234WP12, A234WP11, A234WP22, A234WP5, | ||
DIN | เหล็กกล้าคาร์บอน: St37.0, St35.8, St45.8 | |
สแตนเลส: 1.4301,1.4306,1.4401,1.4571 | ||
เหล็กกล้าผสม: 1.7335,1.7380,1.0488 (1.0566) | ||
JIS | เหล็กกล้าคาร์บอน: PG370, PT410 | |
สแตนเลส: SUS304, SUS304L, SUS316, SUS316L, SUS321 | ||
โลหะผสมเหล็ก: PA22, PA23, PA24, PA25, PL380 | ||
GB | 10 #, 20 #, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo, |
การใช้งาน:
เราอุปกรณ์ท่อชนิดนี้ใช้กันอย่างแพร่หลายในอุตสาหกรรม:
การทำกระดาษ, การบำบัดน้ำเสีย
ข อุตสาหกรรมเคมีและก๊าซธรรมชาติ
ค การต่อเรือ
d อุปกรณ์ไฟฟ้า
อี พลังงานนิวเคลียร์
ฉ การก่อสร้าง
ก. ปิโตรเลียม
สเปค
ND | OD (MM) | ศูนย์ถึงจุดสิ้นสุด | น้ำหนักประมาณกิโลกรัม / ชิ้น | ||||||
DN | INCH | OD |
| O | 5S | 10S | 20S | 40S | 80S |
20 | 3/4 | 25 20.7 | - | - | - | - | - | - | - |
25 | 1 | 32 33.4 | 25 | 50 | 0.055 | 0.096 | 0.11 | 0.11 | 0.15 |
32 | 11/4 | 38 42.2 | 32 | 64 | 0.069 0.075 | 0.102 0.132 | 0.14 0.15 | 0.158 0.17 | 0.20 0.236 |
40 | 11/2 | 45 48.3 | 38 | 76 | 0.12 0.13 | 0.18 0.186 | 0.2 0 .21 | 0.22 0.24 | 0.3 0.33 |
50 | 2 | 57 60.3 | 51 | 102 | 0.17 0.176 | 0.297 0.308 | 0.787 0.396 | 0.42 0.44 | 0.6 0.616 |
65 | 21/2 | 73 76.1 | 64 | 128 | 0.35 0.364 | 0.53 0.546 | 0.64 0.655 | 0.89 0.91 | 1.0 1.29 |
80 | 3 | 89 | 76 | 152 | 0.486 | 0.729 | 0.972 | 1.36 | 1.94 |
90 | 31/2 | 101.6 | 89 | 178 | 0.7 | 1.05 | 1.4 | 1.96 | 2.8 |
100 | 4 | 108 114.3 | 102 | 204 | 0.90 0.94 | 1.2 1.4 | 1.7 1.876 | 2.56 2.77 | 4.0 4.13 |
125 | 5 | 133 141.3 139.7 | 127 | 254 | 1.8 2.02 | 2.1 2.37 | 3.2 3.49 | 4.0 4.4 | 6.5 6.98 |
150 | 6 | 159 168.3 165.2 | 152 | 304 | 2.6 2.9 | 3.1 3.4 | 4.8 5.0 | 6.8 7.1 | 10.3 11.0 |
200 | 8 | 219 216.3 | 203 | 406 | 6.25 5.0 | 7.0 6.8 | 11.08 10.7 | 14.1 13.5 | 22 21 |
250 | 10 | 273 267.3 | 254 | 508 | 10.08 9.7 | 11.2 10.0 | 17.6 16.0 | 24.6 23.0 | 44.8 40.0 |
300 | 12 | 325 323.9 318.5 | 305 | 610 | 14.8 | 16.7 | 23.3 | 37 | 64.5 |
350 | 14 | 377 355.6 | 356 | 711 | 19.1 15.6 | 22 19.5 | 38 34 | 48.6 42.6 | 80.0 74.0 |
400 | 18 | 426 406.4 | 406 | 812 | 29.0 26.5 | 35 30 | 57.0 49.9 | 67 62 | 149.0 135.0 |
500 | 20 | 529 508 | 508 | 1016 | - | - | - | - | - |
550 | 22 | 559 | 559 | 1118 | - | - | - | - | - |
