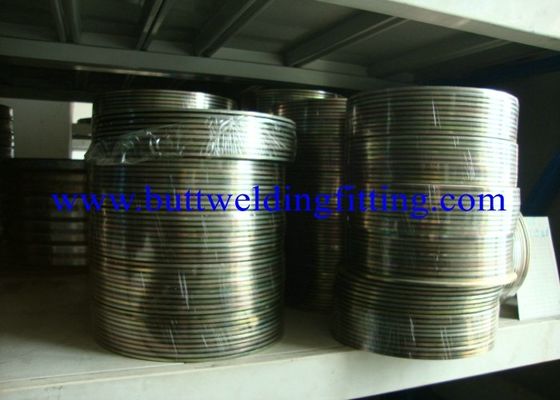

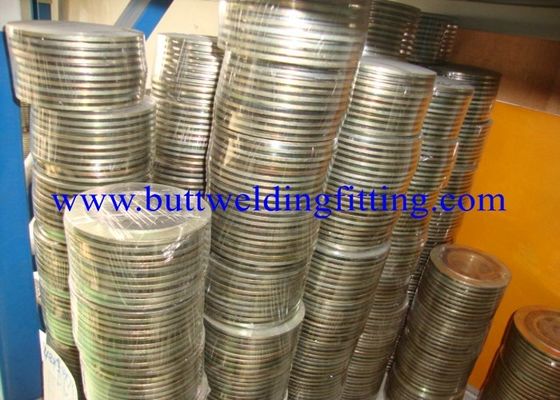

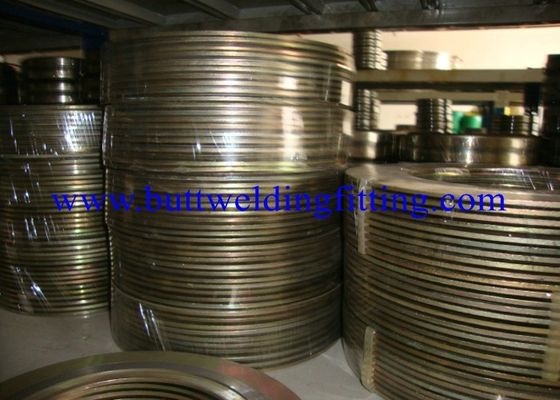

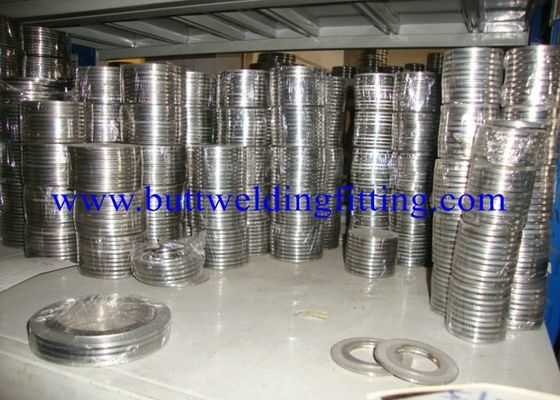

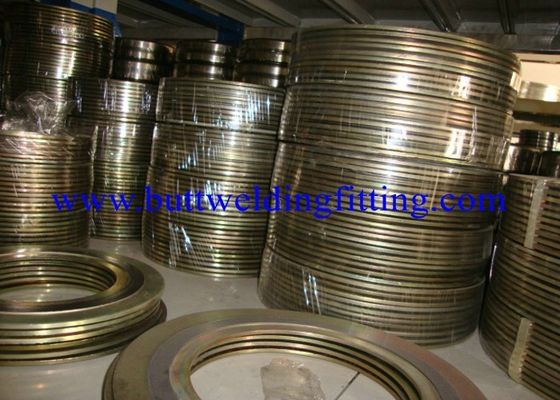

ปะเก็นแผลเกลียวสแตนเลส 316 / ปะเก็นโลหะลูกฟูก

ปะเก็นโลหะลูกฟูก

ปะเก็นโลหะลูกฟูกได้รับการพิสูจน์แล้วว่ามีความน่าเชื่อถือและคุ้มค่าสำหรับการใช้งานกับหน้าแปลนและหัวที่มีการโหลดสลักเกลียวเพียงพอ หลักการทำงานของพวกเขาขึ้นอยู่กับระดับความแข็งที่แตกต่างกันของวัสดุที่อยู่ติดกัน ผลของการซีลนั้นเกิดจากภาระคงที่ที่ปะเก็นสัมผัส ใช้ในงานที่ต้องการความแข็งแรงเชิงกลการนำความร้อนตลอดจนความต้านทานต่ออุณหภูมิและการกัดกร่อน พวกเขาสามารถแบ่งออกเป็นประเภทแบน, หยักและลูกฟูกและมีประโยชน์อย่างยิ่งเมื่อการบีบอัดไม่ได้เป็นปัจจัยหรือและที่มีแรงหนีบเพียงพอ ปะเก็นโลหะมีความแข็งแรงเชิงกลที่ดีกว่าการถ่ายเทความร้อนที่ดีขึ้นและทนต่ออุณหภูมิและแรงดันที่สูงขึ้นและสามารถให้ข้อดีเหนือปะเก็นประเภท clad ในการใช้งานบางประเภท

ปะเก็นโลหะลูกฟูกที่มีชั้นอ่อนทั้งสองด้านถูกใช้ในงานแรงดันต่ำในท่อก๊าซไอเสียที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ที่อุณหภูมิสูงการใช้ปะเก็นลูกฟูกช่วยลดปัญหาการขนย้ายยากด้วยปะเก็นที่ไม่ใช่โลหะขนาดใหญ่ เหมาะสำหรับท่อก๊าซและฝาปิดวาล์วหรือที่ใดก็ตามที่พบกรดน้ำมันและสารเคมีสามารถใช้แรงดัน atlower และอุณหภูมิที่สูงขึ้นได้


ปะเก็นประกอบด้วยแกนโลหะลูกฟูกในสแตนเลสที่มีกราไฟท์ foillayer ทั้งสองด้าน แหวนลูกฟูกให้การบีบอัดสูงบนวัสดุอ่อนนุ่มบนยอดกระดาษลูกฟูกการกระจายข้ามส่วนต่ำช่วยเพิ่มความปลอดภัยในการระเบิดรวมทั้งปรับปรุงเสถียรภาพและการจัดการ
ระบบปิดผนึกนี้มีความหนาแน่นของการรั่วไหลสูงแม้ที่ความดันผิวสัมผัสต่ำคุณสมบัติในการปรับตัวสูงและความยืดหยุ่น
วงแหวนภายในมีผลต่อการลดการแพร่กระจายของไอออนและป้องกันไม่ให้ชั้นของกราไฟท์กระทบกับสื่อการทำงานปะเก็นสามารถใช้กับใบหน้าแบนหน้ายกและหน้าแปลนหน้าแปลนทั้งชายและหญิงสำหรับอุปกรณ์ที่มีขนาดใหญ่ขึ้น

ปะเก็นประกอบด้วยแกนโลหะลูกฟูกในสแตนเลสที่มีกราไฟท์ foillayer ทั้งสองด้าน แหวนลูกฟูกให้การบีบอัดสูงบนวัสดุอ่อนนุ่มบนยอดกระดาษลูกฟูกการกระจายข้ามส่วนต่ำช่วยเพิ่มความปลอดภัยในการระเบิดรวมทั้งปรับปรุงเสถียรภาพและการจัดการ

ระบบการซีลนี้มีความหนาแน่นของการรั่วไหลสูงแม้ที่ความดันผิวสัมผัสต่ำคุณสมบัติในการปรับตัวสูงและความยืดหยุ่น
วงแหวนภายในมีผลต่อการลดการแพร่กระจายของไอออนและป้องกันไม่ให้ชั้นของกราไฟท์กระทบกับสื่อการทำงานปะเก็นสามารถใช้กับใบหน้าแบนหน้ายกและหน้าแปลนหน้าแปลนทั้งชายและหญิงสำหรับอุปกรณ์ที่มีขนาดใหญ่ขึ้น



Sytle No: ปะเก็น RS4-VW ประกอบด้วยแกนโลหะลูกฟูกในสแตนเลสที่มีชั้นฟอยล์กราไฟท์บางส่วนทั้งสองด้าน ระบบปิดผนึกนั้นใช้ RS4-VI ของเราและมีคุณสมบัติการปิดผนึกที่ยอดเยี่ยมการหุ้มบางส่วนช่วยลดการปิดผนึกของหน้าและเพิ่มความดันสัมผัสพื้นผิวเฉพาะ การออกแบบนี้ควรได้รับการตั้งค่ามากกว่า RS4-VI ที่แรงโบลต์ต่ำและในซีลที่มีความกว้างการซีลที่มากขึ้น

ปะเก็นประกอบด้วยแกนโลหะลูกฟูกในสแตนเลสที่มีกราไฟท์ foillayer ทั้งสองด้าน วงแหวนลูกฟูกให้แรงอัดสูงบนวัสดุที่อ่อนนุ่มบนยอดกระดาษลูกฟูกการกระจายการตัดขวางต่ำช่วยเพิ่มความปลอดภัยในการระเบิดและเพิ่มเสถียรภาพและการจัดการที่ดีขึ้น
ระบบปิดผนึกนี้สามารถป้องกันการรั่วไหลได้อย่างแน่นหนาแม้ในพื้นผิวสัมผัสต่ำก่อนการปรับตัวสูงและคุณสมบัติความยืดหยุ่นแหวนวงแหวนด้านในมีผลต่อการกระจายการลดลงและชั้นกราไฟต์ที่ไม่ส่งผลกระทบต่อสื่อปฏิบัติการ

สามารถใช้ปะเก็นหน้าแบนหน้ายกและหน้าชายและหญิงสำหรับอุปกรณ์ที่มีขนาดใหญ่ขึ้นและใช้ในการเชื่อมต่อแบบหน้าแปลนพิเศษ


ขนาดของปะเก็นโลหะลูกฟูก (CMG) เพื่อให้เหมาะกับหน้าแปลน ASME B16.5

วัสดุหลัก	แม็กซ์ อุณหภูมิ
เหล็กกล้าไร้สนิม	1000-1600 ° F535-870 ° C)
เหล็กคาร์บ็	800 ° F425 ° C
ทองเหลือง	500 ° F260 ° C
ทองแดง	600 ° F315 ° C)
อลูมิเนียม	800 ° F (425 ° C
Monel	1,500 ° F (815 ° C
นิกเกิล	1,400 ° F760 ° C
Inconel	2,000 ° F1100 ° C
หันหน้าไปทางวัสดุ	แม็กซ์ อุณหภูมิ	ความดันที่อุณหภูมิห้อง
		Min.Mpa (PSI)	Max.Mpa (PSI)
กราไฟท์ที่ยืดหยุ่น	500 ° C932 ° F	17 (2500	500 (72500)
แผ่นใยหินที่ไม่มี	400 ° C752 ° F	233300	500 (72500)
PTFE	260 ° C500 ° F	172500	500 (72500)

ขนาดปะเก็นโลหะลูกฟูกเพื่อให้เหมาะกับ DlN EN 1514-4

ข้อดี:

1- ความแข็งแรงเชิงกลที่โดดเด่นและการนำความร้อน

2- สามารถทนต่ออุณหภูมิสูง

3- มีอากาศเกือบจะไม่มีข้อ จำกัด เกี่ยวกับขนาด

โครงสร้าง 4 แบบที่มั่นคงมอบความมั่นคงแม้ในเส้นผ่าศูนย์กลางขนาดใหญ่และรับประกันการจัดการและการติดตั้งที่ไร้ปัญหา

อุปกรณ์สำหรับปะเก็นโลหะและโลหะลูกฟูก:

วัสดุ	มาตรฐาน ASTM	หมายเลขวัสดุ DIN
เหล็กกล้าคาร์บอนต่ำ	เหล็กอ่อน	1.1003
เหล็กกล้าไร้สนิม	AISI 304	1.4301
เหล็กกล้าไร้สนิม	AISI 316	1.4401
เหล็กกล้าไร้สนิม	AISI 321	1.4541
เหล็กกล้าไร้สนิม	AISI 316 Ti	1.4571

ปะเก็นโลหะลูกฟูกจะต้องได้รับการพิสูจน์ว่ามีความน่าเชื่อถือและคุ้มค่าสำหรับการใช้กับหน้าแปลนและหัวที่มีการโหลดสลักเกลียวเพียงพอ หลักการทำงานของพวกเขาขึ้นอยู่กับระดับความแข็งที่แตกต่างกันของวัสดุที่อยู่ติดกัน ผลของการซีลนั้นเกิดจากภาระคงที่ที่ปะเก็นสัมผัส พวกเขาจะใช้ในการใช้งานซึ่งต้องมีความแข็งแรงเชิงกลการนำความร้อนเช่นเดียวกับความต้านทาน teperature และการกัดกร่อน พวกเขาสามารถแบ่งออกเป็นประเภทแบน, หยักและลูกฟูกและมีประโยชน์โดยเฉพาะอย่างยิ่งเมื่อการบีบอัดไม่ได้เป็นปัจจัยหรือที่มีแรงหนีบเพียงพอ ปะเก็นโลหะจะมีความแข็งแรงทางกลไกที่สูงกว่าการถ่ายเทความร้อนที่ดีกว่าและทนต่ออุณหภูมิและแรงดันที่สูงขึ้นและสามารถให้ข้อดีเหนือปะเก็นประเภท clad ในการใช้งานบางประเภท

ปะเก็นโลหะลูกฟูกที่มีชั้นอ่อนนุ่มทั้งสองด้านใช้ในงานแรงดันต่ำในท่อก๊าซไอเสียขนาดใหญ่ที่อุณหภูมิสูง การใช้ปะเก็นลูกฟูกช่วยลดปัญหาการขนย้ายยากด้วยปะเก็นโลหะขนาดใหญ่ที่ใช้ในการใช้งานเหล่านั้น เหมาะสำหรับท่อก๊าซและฝาปิดวาล์วหรือที่ใดก็ตามที่พบกรดน้ำมันและสารเคมี สามารถใช้งานที่ความดันต่ำและอุณหภูมิสูงขึ้น

ข้อดี:

1- ความแข็งแรงเชิงกลที่โดดเด่นและการนำความร้อน

2- สามารถทนต่ออุณหภูมิสูง

3- มีอากาศเกือบจะไม่มีข้อ จำกัด เกี่ยวกับขนาด

โครงสร้าง 4 แบบที่มั่นคงมอบความมั่นคงแม้ในเส้นผ่าศูนย์กลางขนาดใหญ่และรับประกันการจัดการและการติดตั้งที่ไร้ปัญหา

อุปกรณ์สำหรับปะเก็นโลหะและโลหะลูกฟูก:

วัสดุ	มาตรฐาน ASTM	หมายเลขวัสดุ DIN
เหล็กกล้าคาร์บอนต่ำ	เหล็กอ่อน	1.1003
เหล็กกล้าไร้สนิม	AISI 304	1.4301
เหล็กกล้าไร้สนิม	AISI 316	1.4401
เหล็กกล้าไร้สนิม	AISI 321	1.4541
เหล็กกล้าไร้สนิม	AISI 316 Ti	1.4571

โลหะลูกฟูกถูกปกคลุมด้วยชั้นของกราไฟท์, เซรามิกหรือ PTFE ชั้นเคลือบเพิ่มเติมจะถูกนำไปใช้โดยขึ้นอยู่กับข้อกำหนดของสื่อที่จะปิดผนึก ปะเก็นดังกล่าวจะใช้กับพื้นผิวการปิดผนึกที่ไม่สม่ำเสมอหรือบิดเบี้ยวซึ่งต้องการวัสดุที่ยืดหยุ่นมากขึ้นพร้อมประสิทธิภาพการซีลที่ดีขึ้น

หมายเหตุ: โลหะหนา 0.5 มม. และระยะพิทช์เป็น 3 มม., 4 มม. หรือ 6 มม. ขึ้นอยู่กับความกว้างของปะเก็น ความหนาของลอนเป็นประมาณ 1 มม. ถึง 1,5 มม. ขึ้นอยู่กับขนาดของปะเก็น โลหะลูกฟูกสามารถหุ้มด้วยกราไฟต์, เซรามิกหรือชั้น PTFE ในความหนา 0.5 มม., 1 มม. หรือ 1,5 มม.
