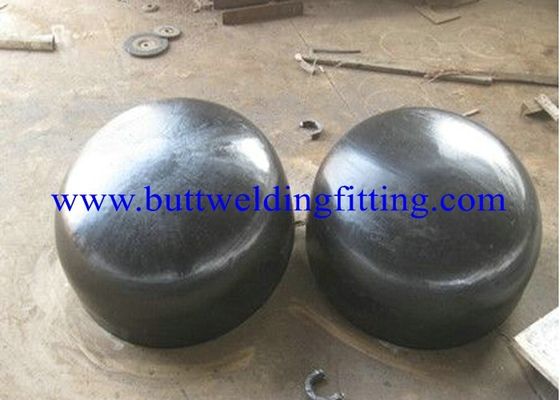

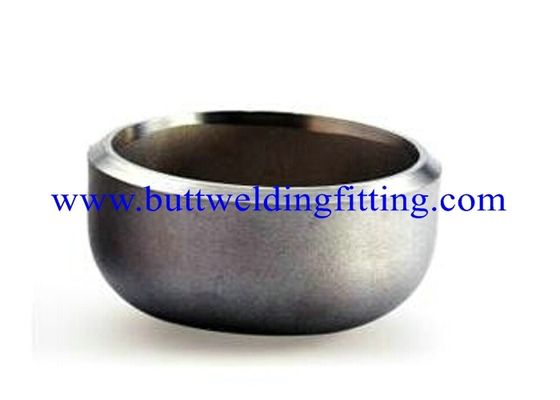

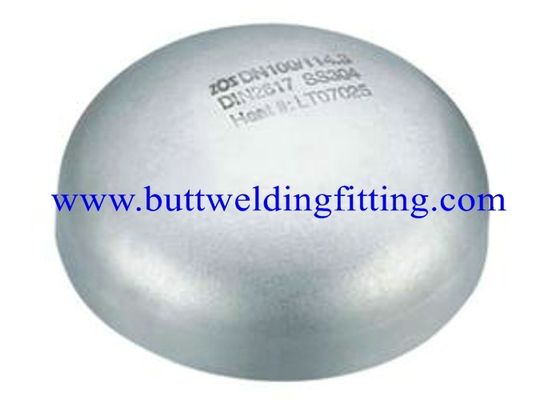

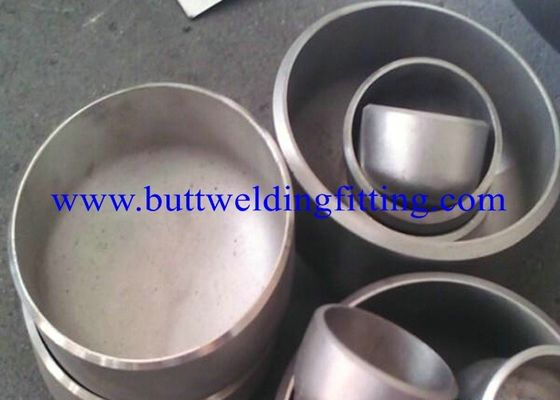

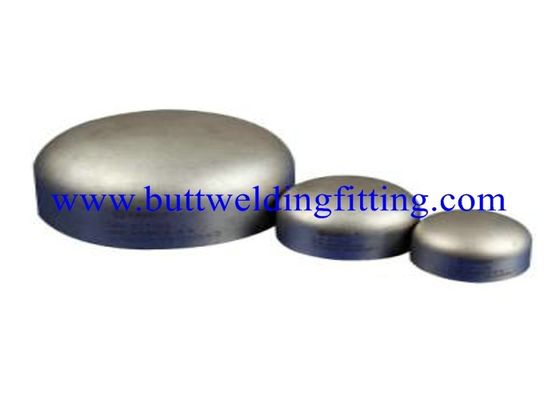

ฝาท่อเชื่อมก้นสแตนเลสสตีลฝาท่อ Incoloy 800 / WPNIC, Incoloy 825 / WPNICMC

WP347 / 317L / WPS31254 ฝาสแตนเลส 8” Sch80S ฝาท้ายท่อ Asme B16.9

ฝาท้ายท่อสแตนเลส

การวิเคราะห์ทางเคมีของ ALLOY 825 (UNS N08825)
ชื่อสามัญ: Incoloy 825®, Nickelvac® 825, Nicrofer® 4221

ข้อมูลจำเพาะ

ชื่อผลิตภัณฑ์: ฝาท่อสแตนเลส

รายการ: ก้นเชื่อม

รายละเอียด:

ฝาท่อที่กำหนดเส้นผ่าศูนย์กลาง ฝาปิดท่อเส้นผ่านศูนย์กลางภายนอกที่ Bevel ฝาปิดท่อกลับไปยังจุดสิ้นสุด DN กรมอุทยานฯ ซีรี่ส์ A ซีรี่ส์ B E T E1 15 1/2 21.3 18 25 4.57 25 20 3/4 26.9 25 25 3.81 25 25 1 33.7 32 38 4.57 38 32 1.1 / 4 42.4 38 38 4.83 38 40 1.1 / 2 48.3 45 38 5.08 38 50 2 60.3 57 38 5.59 44 65 2.1 / 2 76.1 (73) 76 38 7.11 51 80 3 88.9 89 51 7.62 64 90 3.1 / 2 101.6 - 64 8.13 76 100 4 114.3 108 64 8.64 76 125 5 139.7 133 76 9.65 89 150 6 168.3 159 89 10.92 102 200 8 219.1 219 102 12.70 127 250 10 273.0 273 127 12.70 152 300 12 323.9 325 152 12.70 178 350 14 355.6 377 165 12.70 191 400 16 406.4 426 178 12.70 203 450 18 457.2 478 203 12.70 229 500 20 508.0 529 229 12.70 254 550 22 559 - 254 12.70 254 600 24 610 630 267 12.70 305 650 26 660 - 267 - - 700 28 711 720 267 - - 750 30 762 - 267 - - 800 32 813 820 267 - - 850 34 864 - 267 - - 900 36 914 920 267 - - 950 38 965 - 305 - - 1000 40 1016 1020 305 - - 1050 42 1067 - 305 - - 1100 44 1118 1120 343 - - 1150 46 1168 - 343 - - 1200 48 1220 1220 343 - - PS: เมื่อ T น้อยกว่ามิติในวงเล็บความสูง E จะพร้อมใช้งาน มิฉะนั้นจะมี E1 ให้ใช้งาน
