| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TOBO |
| ได้รับการรับรอง: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| หมายเลขรุ่น: | A403 WP321 WP317L, WP321, WP347 / WPS31254 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | USD1-60 PER PC |
| รายละเอียดการบรรจุ: | กรณีไม้หรือพาเลท |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ l/c |
| สามารถในการผลิต: | 9000000 ชิ้นต่อเดือน |
| ข้อศอก:: | 45 องศา, 90 องศา, 180 องศา, สีแดงยาว, สีแดงสั้น | เส้นผ่าศูนย์กลางด้านนอก:: | 15MM-2400mm |
|---|---|---|---|
| ชนิด:: | R = 1D, 1.5D, 3D, 5D, 6D, 8D, 10D & 20D | ||
| เน้น: | ข้อต่อท่อข้อศอก,ก้นเชื่อมข้อศอก |
||

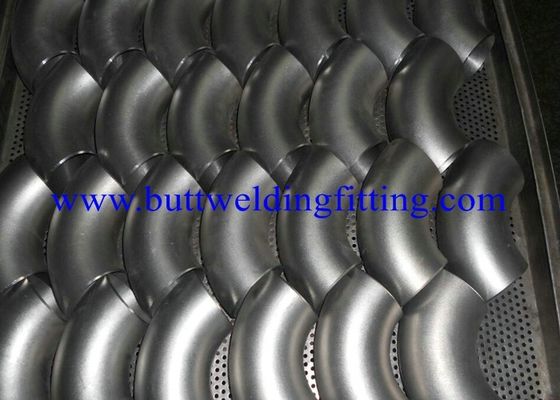

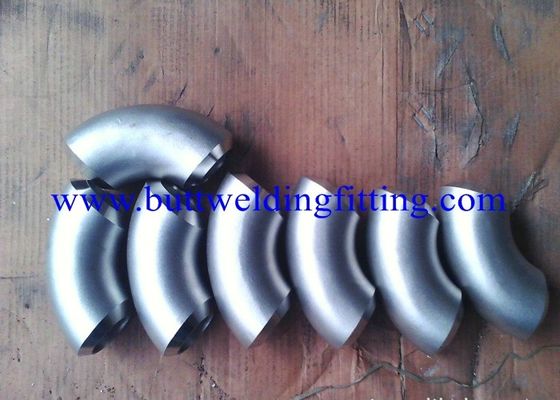

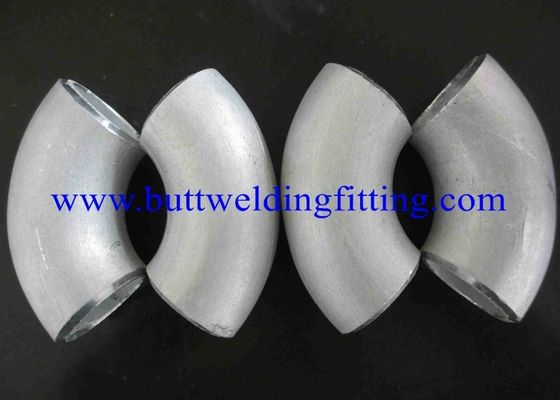

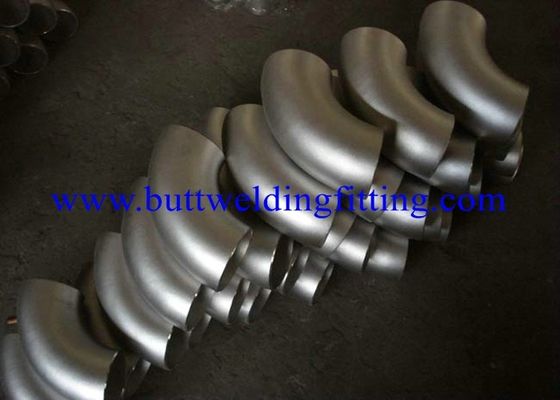

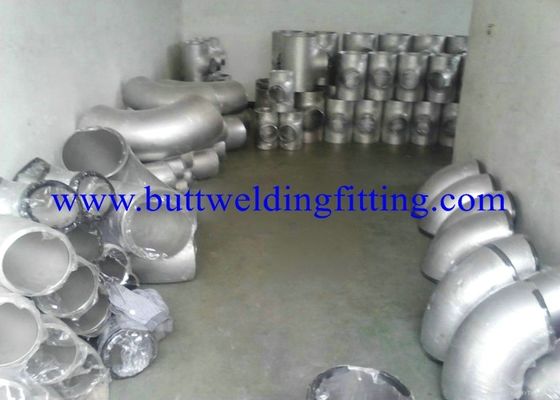

รัศมียาวศอกศอกสแตนเลสอย่างราบรื่น A403 WP321 WP317L, WP321, WP347 / WPS31254
1) ความหนาของผนังท่อร่องแบบไม่มีรอยต่อ: 1/2 "NPS Sch5S ถึง 24" OD x 30 มม
2) ความหนาของผนังท่อสองช่อง: จาก 10 "ถึง 58" OD x 30 มม
มาตรฐานการผลิต:
1) ASTM ASME A / SA 403 MSS SP43 และ SP75 ANSI B16.9 ANSI B16.28 ASTM A815 ASTM B363 B366
2) DIN2605 DIN2615 DIN2616 DIN2617
3) GB12459 GB13401
4) JIS2313
กระบวนการ: สแตนเลส, ทองแดงนิกเกิลที่ใช้ความเย็น, การปั้นแมนเดรล (ข้อศอกสามารถลดความหนาของการทำให้ผอมบาง) การใช้เหล็กกล้าคาร์บอนและกระบวนการทางความร้อนอื่น ๆ
ขนาด: 1/2 "-20" (DN15 - DN500) อย่างราบรื่นช่อง 1/2 "-48" (DN15 - DN1200)
มาตรฐาน: GB / T12459, GB / T13401, SH3408, SH3409, HG / T21635,
HG / T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313
ความหนา: SCH5S-Sch160
วัสดุ: สแตนเลส, ทองแดงนิกเกิล, เหล็กคาร์บอนและเหล็กโลหะผสมต่ำ, โลหะผสมเหล็ก
ASME B16.9
ขนาด | เส้นผ่านศูนย์กลางภายนอก | ความหนาของผนัง (T) | 90 o L / R Elbow center ไปที่หาง A | 45 o L / R ตรงกลางเพื่องอปลายหาง B | 90 o S / R ถึงจุดสิ้นสุดของ A Center Elbow | สามลิงก์ไปยัง Center สำหรับ CM end tail | ความยาวของหมวก | |||
Sch.5S | Sch.10S | Sch.40S | Sch.80S | |||||||
1/2 | 0.840 | 0.065 | 0.083 | 0.109 | 0.147 | 1.50 | 0.625 | - | 1.00 | 1.00 |
3/4 | 1.050 | 0.065 | 0.083 | 0.113 | 0.154 | 1.12 | 0.438 | - | 1.13 | 1.00 |
1 | 1.315 | 0.065 | 0.109 | 0.133 | 0.179 | 1.50 | 0.875 | 1.00 | 1.50 | 1.50 |
1-1 / 4 | 1.660 | 0.065 | 0.109 | 0.140 | 0.191 | 1.88 | 1.00 | 1.25 | 1.88 | 1.50 |
1-1 / 2 | 1.900 | 0.065 | 0.109 | 0.145 | 0.200 | 2.25 | 1.12 | 1.50 | 2.25 | 1.50 |
2 | 2.375 | 0.065 | 0.109 | 0.154 | 0.218 | 3.00 | 1.38 | 2.00 | 2.50 | 1.50 |
2-1 / 2 | 2.875 | 0.083 | 0.120 | 0.203 | 0.276 | 3.75 | 1.75 | 2.50 | 3.00 | 2.00 |
3 | 3.500 | 0.083 | 0.120 | 0.216 | 0.300 | 4.50 | 2.00 | 3.00 | 3.38 | 2.50 |
4 | 4.500 | 0.083 | 0.120 | 0.237 | 0.337 | 6.00 | 2.50 | 4.00 | 4.13 | 3.00 |
5 | 5.563 | 0.109 | 0.134 | 0.258 | 0.375 | 7.50 | 3.12 | 5.00 | 4.88 | 3.50 |
6 | 6.625 | 0.109 | 0.134 | 0.280 | 0.432 | 9.00 | 3.75 | 6.00 | 5.63 | 4.00 |
8 | 8.625 | 0.109 | 0.148 | 0.322 | 0.500 | 12.00 | 5.00 | 8.00 | 7.00 | 5.00 |
10 | 10.750 | 0.134 | 0.165 | 0.375 | 0.500 | 15.00 | 6.25 | 10.00 | 8.50 | 6.00 |
12 | 12.750 | 0.156 | 0.180 | 0.375 | 0.500 | 18.00 | 7.50 | 12.00 | 10.00 | 7.00 |
14 | 14.000 | 0.156 | 0.250 | 0.375 | 0.500 | 21.00 | 8.75 | 14.00 | 11.00 | 7.50 |
16 | 16.000 | 0.165 | 0.250 | 0.375 | 0.500 | 24.00 | 10.00 | 16.00 | 12.00 | 8.00 |
18 | 18.000 | 0.165 | 0.250 | 0.375 | 0.500 | 27.00 | 11.25 | 18.00 | 13.50 | 9.00 |
20 | 20.000 | 0.188 | 0.250 | 0.375 | 0.500 | 30.00 | 12.50 | 20.00 | 15.00 | 10.00 |
24 | 24.000 | 0.218 | 0.250 | 0.375 | 0.500 | 36.00 | 13.50 | 24.00 | 17.00 | 12.00 |
ช่วงการใช้งาน: สำหรับใช้ในปิโตรเลียม, การหลอม, อาหาร, พลังงาน, การทำกระดาษ, เคมี, อุปกรณ์การแพทย์, การบิน, เครื่องแลกเปลี่ยนความร้อนของหม้อไอน้ำและอื่น ๆ
หมายเหตุ: การให้บริการลูกค้าด้วยองค์ประกอบ, ขนาด, บรรจุภัณฑ์
