| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TOBO |
| ได้รับการรับรอง: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| หมายเลขรุ่น: | 31254 1.4547 254 สโม |
| จำนวนสั่งซื้อขั้นต่ำ: | 1PC |
| ราคา: | US $ 10 - 100 / Kilogram |
| รายละเอียดการบรรจุ: | กล่องไม้หรือพาเลทที่เหมาะกับการเดินเรือผูกด้วยแถบเหล็กหรือตามความต้องการของลูกค้า |
| เวลาการส่งมอบ: | 30 วันหลังจากได้รับการชำระเงินล่วงหน้า 30% โดย T/T หรือ LC |
| เงื่อนไขการชำระเงิน: | L/C, T/T, Western Union |
| สามารถในการผลิต: | 50 เมตริกตัน/เมตริกตันต่อเดือน |
| ประเภท: | หน้าแปลนจาน | OD: | 9.5 ถึง 219 มม |
|---|---|---|---|
| ระดับชั้น: | 150#~2500# | เผชิญ: | RF(หน้ายกขึ้น);FF(หน้าแบน);RTJ(ข้อต่อแบบวงแหวน);RJ(ข้อต่อแบบวงแหวน) TG(หน้าลิ้นและร่อง);MFM(หน้าชายแ |
| กระบวนการผลิต: | ดัน กด ฟอร์จ แคสต์ ฯลฯ | การบรรจุ: | กล่องไม้ พาเลท ถุงไนล่อน หรือตามความต้องการของลูกค้า |
| MOQ: | 1PCS | ระยะเวลาการจัดส่ง: | 10-100 วันขึ้นอยู่กับปริมาณ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,ที/ที | การส่ง: | FOB เทียนจิน/เซี่ยงไฮ้, CFR, CIF ฯลฯ |
| การใช้งาน: | การเชื่อมต่อท่อและวาล์ว | การบํารุงผิว: | ดอง,2B,No.4,BA,เส้นผม,กระจก |
| แสงสูง: | ใบหน้าที่ยกขึ้นแผ่นวงแหวน Flange,ชั้น 150 ปลาแหวน Flange,อาซา B16.5 แปลงแหวน |
||

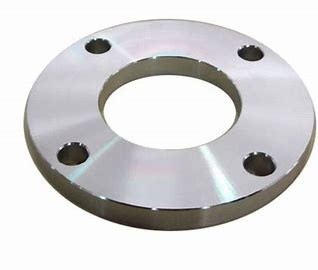

ANSI, ASME, ASA, B16.5 PLATE RING FLANGE RISENED FACE CLASS 150 / 300 / 600 สายด่วนที่ใช้งานในประเทศไทย
ขนาด:
วัสดุ
มาตรฐาน:
สถานที่กําเนิด:
เลขรุ่น:
มาตรฐานหรือไม่มาตรฐาน:
ชื่อสินค้า:
ประเภท
การรักษาผิว:
เทคนิค:
การใช้งาน:
คําแปลทางการค้า:
ระยะขนาด:
MOQ:
ตัวอย่าง:
รายละเอียดบรรจุ:
1พาเล็ตไม้
2. ถุงเย็บกันน้ํา
3ตามความต้องการ
รายละเอียดการจัดส่ง:
7-10 วัน ตามปริมาณสุดท้าย
| มิติของฟลานจ์และมวลประมาณ |
| ANSI, ASME, ASA, B16.5 150lb/sq.in. แผ่นแหวน Flange RF | |||||||||
| ø | D | b | g | m | J | k | หลุม | ฉัน | กิโลกรัม |
| 1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2 นิ้ว | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2 " | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2" | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2 นิ้ว | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12 นิ้ว | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16 นิ้ว | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18 นาที | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20 นิ้ว | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22 นิ้ว | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24 นิ้ว | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
หมายเหตุ:
1หมวดหมู่ 150 ล้อขวาง ยกเว้นข้อต่อ Lap จะมีหน้าที่ยกขึ้น 0.06 (1.6 มม.) ซึ่งอยู่ใน หนา (C) และ ความยาวผ่าน Hub (Y1) (Y3) 2สําหรับ Slip-on, Threaded, Socket Welding และ Lap Joint Flanges หัวหินสามารถมีรูปร่างตั้งตั้งจากฐานไปบนหรือกระชับในขอบของ 7 องศา 3. Flanges Blind สามารถผลิตด้วยฮับเดียวกันกับที่ใช้สําหรับ Slip-on Flanges หรือไม่มีฮับ 4. พื้นผิวการประกอบและด้านหลัง (พื้นที่บรรทุกสําหรับ bolting) ถูกทําเป็นขนานภายใน 1 องศา เพื่อบรรลุความขนาน การเผชิญหน้าจุดถูกดําเนินการตาม MSS SP-9โดยไม่ลดความหนา (C). 5ความลึกของซ็อคเก็ต (D) ถูกครอบคลุมโดย ANSI B 16.5 เพียงในขนาดผ่าน 3 นิ้ว, มากกว่า 3 นิ้วเป็นทางเลือกของผู้ผลิต |
| ANSI, ASME, ASA, B16.5 300lb/sq.in. แผ่น Flange RF | |||||||||
| ø | D | b | g | m | J | k | หลุม | ฉัน | กิโลกรัม |
| 1/2" | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4" | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2 นิ้ว | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2 " | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2" | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3" | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2 นิ้ว | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12 นิ้ว | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16 นิ้ว | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18 นาที | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20 นิ้ว | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22 นิ้ว | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24 นิ้ว | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
หมายเหตุ:
1หมวดหมู่ 300 แฟลนจ์ ยกเว้น Lap Joint จะมีหน้าที่ยกขึ้น 0.06 (1.6 มิลลิเมตร) ซึ่งอยู่ใน หนา (C) และความยาวผ่าน Hub (Y1) (Y3) 2สําหรับ Slip-on, Threaded, Socket Welding และ Lap Joint Flanges หัวหินสามารถมีรูปร่างตั้งตั้งจากฐานไปบนหรือกระชับในขอบของ 7 องศา 3. Flanges Blind สามารถผลิตด้วยฮับเดียวกันกับที่ใช้สําหรับ Slip-on Flanges หรือไม่มีฮับ 4. พื้นผิวการประกอบและด้านหลัง (พื้นที่บรรทุกสําหรับ bolting) ถูกทําเป็นขนานภายใน 1 องศา เพื่อบรรลุความขนาน การเผชิญหน้าจุดถูกดําเนินการตาม MSS SP-9โดยไม่ลดความหนา (C). 5ความลึกของซ็อคเก็ต (D) ถูกครอบคลุมโดย ANSI B 16.5 เพียงในขนาดผ่าน 3 นิ้ว, มากกว่า 3 นิ้วเป็นทางเลือกของผู้ผลิต |
| ANSI, ASME, ASA, B16.5 600lb/sq.in. แผ่น Flange RF | |||||||||
| ø | D | b | g | m | J | k | หลุม | ฉัน | กิโลกรัม |
| 1/2" | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4" | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2 นิ้ว | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2 " | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2" | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2 นิ้ว | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12 นิ้ว | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16 นิ้ว | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18 นาที | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20 นิ้ว | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22 นิ้ว | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24 นิ้ว | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
หมายเหตุ:
1หมวดหมู่ 600 ฟลานจ์ ยกเว้น Lap Joint จะมีหน้าที่ยกขึ้น 0.25 (6.35 มม.) ซึ่งไม่ได้อยู่ใน หนา (C) และความยาวผ่าน Hub (Y1) (Y3) 2สําหรับ Slip-on, Threaded, Socket Welding และ Lap Joint Flanges หัวหินสามารถมีรูปร่างตั้งตั้งจากฐานไปบนหรือกระชับในขอบของ 7 องศา 3. Flanges Blind สามารถผลิตด้วยฮับเดียวกันกับที่ใช้สําหรับ Slip-on Flanges หรือไม่มีฮับ 4. พื้นผิวการประกอบและด้านหลัง (พื้นที่บรรทุกสําหรับ bolting) ถูกทําเป็นขนานภายใน 1 องศา เพื่อบรรลุความขนาน การเผชิญหน้าจุดถูกดําเนินการตาม MSS SP-9โดยไม่ลดความหนา (C). 5ขนาดของขนาด 1/2 ถึง 3 1/2 เหมือนกับสําหรับ Class 400 Flanges 6ความลึกของซ็อคเก็ต (D) ถูกครอบคลุมโดย ANSI B 16.5 เพียงในขนาดผ่าน 3 นิ้ว, มากกว่า 3 นิ้วเป็นทางเลือกของผู้ผลิต |
| ความสามารถในการผลิตและรายละเอียดการซื้อ | ||
| 1. | มิติ Flanges จําหน่าย DN15 - DN2000 (1/2 " - 80"), Flanges สลับ. | |
| 2. | วัสดุเหล็กคาร์บอน: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn เป็นต้น | |
| 3. | วัสดุเหล็กดัดเหล็ก: ASTM A182 F304, F304L, F316, F316L, F321 เป็นต้น | |
| 4. | Flanges Anti Rust: น้ํามันต้านสนิม, สีดํา, การเคลือบสีเหลือง, สะสมร้อน, สะสมเย็น เป็นต้น | |
| 5. | ผลิตรายเดือน: 3000 ตันต่อเดือน | |
| 6. | ขั้นตอนการจัดส่ง: CIF, CFR, FOB, EXW | |
| 7. | เงื่อนไขการชําระเงิน: การโอนเงิน (T/T), L/C ที่มองเห็นไม่ถอนได้ เป็นต้น | |
| 8. | จํานวนการสั่งซื้อขั้นต่ํา 1 ตัน หรือ 100 ชิ้น | |
| 9. | การรับประกันคุณภาพ: EN10204 3.1 ใบรับรอง, ใบรับประกันโรงงาน, การตรวจสอบโดยบุคคลที่สาม, บริการเปลี่ยนฟรี | |
