ASME B 16.5 สแตนเลสสตีลตาบอด / สลิปออน / ข้อต่อขัด / เชื่อมหน้าแปลนฟอร์จเกลียว

ASME B 16.5 สแตนเลสสตีลตาบอด / สลิปออน / ข้อต่อขัด / เชื่อมหน้าแปลนฟอร์จเกลียว

รายละเอียดสินค้าโดยละเอียด

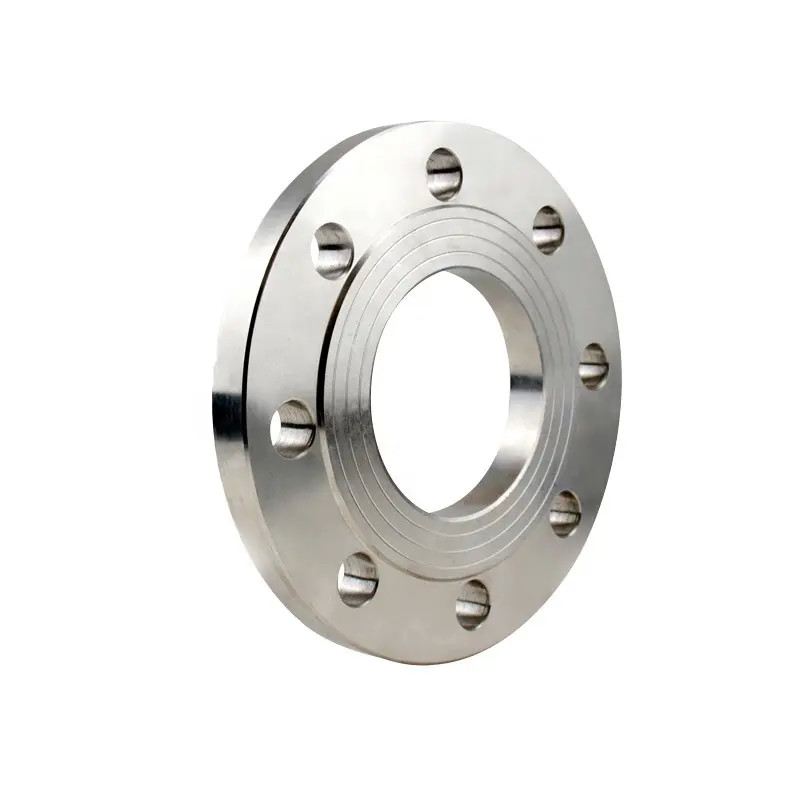

หน้าแปลนแบบสลิปออน หน้าแปลนแบบสลิปออนเป็นหน้าแปลนท่อประเภทหนึ่งที่ได้รับความนิยมเหล่านี้เป็นประเภทของหน้าแปลนที่เลื่อนไปปลายท่อแล้วเชื่อมเข้าที่หน้าแปลนเหล่านี้เหมาะอย่างยิ่งสำหรับการใช้งานที่มีแรงดันต่ำสิ่งเหล่านี้ติดตั้งและเชื่อมเข้ากับท่อต่างๆ ได้อย่างง่ายดายการเชื่อมช่วยลดต้นทุนการผลิตท่อเหล่านี้มีจำหน่ายในหลากหลายขนาดและการใช้งาน เหตุใดจึงเลือกใช้หน้าแปลนแบบสลิปออนมากกว่าการเชื่อมหน้าแปลนคอ? สำหรับผู้ใช้จำนวนมาก หน้าแปลนแบบสลิปออนยังคงเป็นที่ต้องการมากกว่าการเชื่อมหน้าแปลนคอ เนื่องจากเหตุผลดังต่อไปนี้: เนื่องจากต้นทุนที่ต่ำกว่าในตอนแรก ลดความแม่นยำในการตัดท่อให้มีความยาว ความสะดวกในการจัดตำแหน่งชุดประกอบมากขึ้น ความแข็งแรงที่คำนวณได้ของหน้าแปลนสลิปออนภายใต้แรงดันภายในคือประมาณสองในสามของความแข็งแรงของหน้าแปลนคอเชื่อม


คำอธิบาย: :
นี้สริมฝีปากบนหน้าแปลนเชื่อมเป็นไปตามมาตรฐาน JISเป็นระบบหน้าแปลนที่ผลิตโดยประเทศญี่ปุ่นหน้าแปลนประเภทนี้มีข้อกำหนดมากมาย เช่น SOP, SPH, หน้าแปลนตาบอด, หน้าแปลนจาน, หน้าแปลนคอเชื่อม ฯลฯ
สลิปบนหน้าแปลนเชื่อมลื่นไถลทับท่อและเชื่อม (ปกติทั้งภายในและภายนอก) เพื่อให้มีความแข็งแรงและป้องกันการรั่วซึมหน้าแปลนสลิปออนมีราคาต่ำที่ส่วนท้ายของเครื่องชั่ง และไม่ต้องการความแม่นยำสูงในการตัดท่อให้มีความยาวหน้าแปลน SO เหล่านี้บางครั้งอาจมีหัวต่อหรือดุม และสามารถทำด้วยรูเพื่อให้เหมาะกับท่อหรือท่อก็ได้
วัสดุของหน้าแปลนเป็นเหล็กกล้าคาร์บอนหน้าแปลนสามารถเชื่อมต่อท่อ วาล์ว ปั๊ม และอุปกรณ์อื่นๆ เพื่อสร้างระบบท่อได้มันเป็นเครื่องจักร ปิโตรเลียม เคมี น้ำ ไฟฟ้า ระบบท่อภาคการต่อเรือและอุปกรณ์ที่ใช้กันอย่างแพร่หลายอุปกรณ์ท่อ

จะวัดหน้าแปลนสลิปออนได้อย่างไร?
ทำการวัด:

• OD:เส้นผ่านศูนย์กลางภายนอก
• รหัส:เส้นผ่านศูนย์กลางภายใน
• ก่อนคริสต์ศักราช:โบลต์เซอร์เคิล
• เอชดี:เส้นผ่านศูนย์กลางรู

คุณสมบัติที่สำคัญของหน้าแปลนสลิปออน:
คุณสมบัติที่สำคัญบางประการมีดังนี้:
ขนาดเดียวเหมาะกับตารางการเดินท่อทั้งหมด
ผู้ผลิตสามารถตัดท่อให้ยาวสำหรับหน้าแปลนสลิปออนได้ง่ายขึ้น
ความหนาที่น้อยกว่าของหน้าแปลนนี้ช่วยให้จัดแนวรูโบลต์ได้ง่ายขึ้น
โดยทั่วไปไม่เหมาะกับสภาพแวดล้อมที่มีอุณหภูมิความดันสูง
ข้อดีของสลิปบนหน้าแปลน:
การติดตั้งต้นทุนต่ำ
ใช้เวลาน้อยลงในการรับรองความถูกต้องของท่อที่ตัด
มันค่อนข้างง่ายกว่าในการจัดตำแหน่ง
หน้าแปลนสลิปออนมีดุมต่ำเนื่องจากท่อหลุดเข้าไปในหน้าแปลนก่อนทำการเชื่อม
หน้าแปลนเชื่อมทั้งภายในและภายนอกเพื่อให้มีความแข็งแรงเพียงพอ
ป้องกันการรั่วไหล
กลุ่มผลิตภัณฑ์-
ขนาด :1/8"NB ถึง 48"NB
ระดับ :150#, 300#,400#,600#,900#, 1500# และ 2500 #.
สลิปสแตนเลสบนหน้าแปลน:มาตรฐาน ASTM A 182, A 240
ระดับ :F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L, เหล็กกล้าไร้สนิมดูเพล็กซ์ UNS S31803, 2205, เหล็กกล้าไร้สนิมดูเพล็กซ์ UNS S32750
สลิปเหล็กคาร์บอนบนหน้าแปลน:มาตรฐาน ASTM A 105, ASTM A 181
สลิปเหล็กโลหะผสมบนหน้าแปลน:ASTM A 182, GR F1, F11, F22, F5, F9, F91
โลหะผสมนิกเกิลสลิปบนหน้าแปลน:โมเนล 400 และ 500, อินโคเนล 600 และ 625, อินคอลอยย์ 800, 825, ฮาสเทลลอย C22, C276
โลหะผสมทองแดงสลิปบนหน้าแปลน:ทองแดง ทองเหลือง และกันเมทัล
สลิปออนหน้าแปลนมาตรฐาน
แอนซี่ :ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
ดิน : DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, ดิน 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
บีเอส :BS4504 , BS4504, BS1560, BS10

กลุ่มผลิตภัณฑ์-
ขนาด :1/8"NB ถึง 48"NB
ระดับ :150#, 300#,400#,600#,900#, 1500# และ 2500 #.
สลิปสแตนเลสบนหน้าแปลน:มาตรฐาน ASTM A 182, A 240
ระดับ :F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L, เหล็กกล้าไร้สนิมดูเพล็กซ์ UNS S31803, 2205, เหล็กกล้าไร้สนิมดูเพล็กซ์ UNS S32750
สลิปเหล็กคาร์บอนบนหน้าแปลน:มาตรฐาน ASTM A 105, ASTM A 181
สลิปเหล็กโลหะผสมบนหน้าแปลน:ASTM A 182, GR F1, F11, F22, F5, F9, F91
โลหะผสมนิกเกิลสลิปบนหน้าแปลน:โมเนล 400 และ 500, อินโคเนล 600 และ 625, อินคอลอยย์ 800, 825, ฮาสเทลลอย C22, C276
โลหะผสมทองแดงสลิปบนหน้าแปลน:ทองแดง ทองเหลือง และกันเมทัล
สลิปออนหน้าแปลนมาตรฐาน
แอนซี่ :ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
ดิน : DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, ดิน 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
บีเอส :BS4504 , BS4504, BS1560, BS10

สลิปบนหน้าแปลนเชื่อม SOHFF ด้วย JIS B2220 - 1984 5K 10K 16K 20K สำหรับปิโตรเลียม

ข้อมูลจำเพาะ:

พิมพ์:หน้าแปลน SOHFF
วัสดุ: SS400
มาตรฐาน: JIS B2220-1984
ความดัน: 5K, 10K, 16K, 20K
ขนาด: 15A-1500A
การเคลือบผิว: น้ำมันกันสนิม, สีเหลือง, สังกะสี



คำถามที่พบบ่อย
ถาม: คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?
A: เราเป็นผู้ผลิต คุณสามารถดูการรับรองของอาลีบาบา
ถาม: ระยะเวลาการจัดส่งของคุณนานแค่ไหน?
ตอบ: โดยทั่วไปจะใช้เวลาประมาณ 5-10 วันหากสินค้าอยู่ในสต็อกหรือประมาณ 15-20 วันหากสินค้าไม่มีในสต็อกก็เป็นไปตามปริมาณ
ถาม: คุณให้ตัวอย่างหรือไม่?มันฟรีหรือพิเศษหรือเปล่า?
ตอบ: ได้ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องจ่ายค่าขนส่ง
ถาม: เงื่อนไขการชำระเงินของคุณคืออะไร?
ตอบ: การชำระเงิน <= 1,000USD ล่วงหน้า 100%การชำระเงิน>= 1,000USD, 50% T/T ล่วงหน้า, ยอดคงเหลือก่อนจัดส่ง
