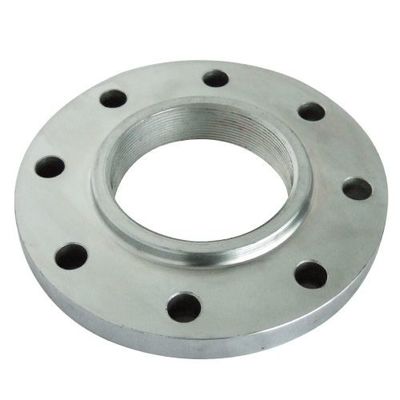

ฟอร์จ ASME B16.5 หน้าแปลนเหล็กโลหะผสม ASTM A182 GR F5 F9 F11 F12 F22 F91 SO BLF WN อุปกรณ์ท่อหน้าแปลน

ฟอร์จ ASME B16.5 หน้าแปลนเหล็กโลหะผสม ASTM A182 GR F5 F9 F11 F12 F22 F91 SO BLF WN อุปกรณ์ท่อหน้าแปลน

กระบวนการผลิต

ประเภทหน้าแปลนที่ใช้มากที่สุดคือ:

มีทุกประเภทยกเว้นหน้าแปลน Lap Jointหน้าแปลนยกขึ้น

วัสดุสำหรับครีบ

หน้าแปลนท่อผลิตขึ้นจากวัสดุที่แตกต่างกันทั้งหมด เช่น สแตนเลส เหล็กหล่อ อะลูมิเนียม ทองเหลือง บรอนซ์ พลาสติก ฯลฯ แต่วัสดุที่ใช้มากที่สุดคือเหล็กกล้าคาร์บอนหลอมและมีการกลึงพื้นผิว

นอกจากนี้ หน้าแปลน เช่น ฟิตติ้งและท่อ เพื่อวัตถุประสงค์เฉพาะ บางครั้งติดตั้งภายในด้วยชั้นของวัสดุที่มีคุณภาพแตกต่างไปจากเดิมอย่างสิ้นเชิงเช่นเดียวกับตัวหน้าแปลน ซึ่งเรียกว่า "หน้าแปลนแบบมีเส้น"

โดยทั่วไปวัสดุของหน้าแปลนจะถูกตั้งค่าระหว่างการเลือกท่อ ในกรณีส่วนใหญ่ หน้าแปลนจะเป็นวัสดุชนิดเดียวกับท่อ

หน้าแปลนทั้งหมดที่กล่าวถึงในเว็บไซต์นี้อยู่ภายใต้มาตรฐาน ASME และ ASTM เว้นแต่จะระบุไว้เป็นอย่างอื่นASME B16.5 อธิบายขนาด ความคลาดเคลื่อนมิติ ฯลฯ และ ASTM คุณสมบัติของวัสดุที่แตกต่างกัน

ขนาดของหน้าแปลน

แต่ละหน้าแปลน ASME B16.5 มีขนาดมาตรฐานจำนวนหนึ่งหากช่างเขียนแบบในญี่ปุ่นหรือผู้เตรียมงานในแคนาดาหรือช่างท่อในออสเตรเลียกำลังพูดถึงหน้าแปลนคอเชื่อม NPS 6, Class 150, ตาราง 40 ASME B16.5 จากนั้นจะอยู่เหนือหน้าแปลนซึ่งแสดงอยู่ในภาพด้านล่างนี้ .

หากมีการสั่งซื้อหน้าแปลน ซัพพลายเออร์ต้องการทราบคุณภาพวัสดุตัวอย่างเช่น ASTM A105 เป็นหน้าแปลนเหล็กกล้าคาร์บอนหลอม ในขณะที่ A182 เป็นหน้าแปลนเหล็กกล้าไร้สนิมหลอม

ดังนั้น ในลำดับที่ถูกต้องสำหรับซัพพลายเออร์ จะต้องระบุสองมาตรฐาน

การเชื่อมต่อแปลนสลักเกลียว

การเชื่อมต่อหน้าแปลนแบบสลักเกลียวเป็นการผสมผสานที่ซับซ้อนของปัจจัยหลายอย่าง (หน้าแปลน, สลักเกลียว, ปะเก็น, กระบวนการ, อุณหภูมิ, ความดัน, ปานกลาง)องค์ประกอบต่าง ๆ ทั้งหมดเหล่านี้สัมพันธ์กันและพึ่งพาซึ่งกันและกันเพื่อให้ได้ผลลัพธ์ที่ประสบความสำเร็จ
ความน่าเชื่อถือของข้อต่อหน้าแปลนขึ้นอยู่กับการควบคุมกระบวนการสร้างข้อต่ออย่างมีประสิทธิภาพ

ข้อเสียอื่น ๆ ของการเชื่อมต่อหน้าแปลน..

• การเชื่อมต่อหน้าแปลนแต่ละครั้งสามารถรั่วได้ (บางคนอ้างว่าการเชื่อมต่อหน้าแปลนไม่สามารถป้องกันการรั่วได้ 100 เปอร์เซ็นต์)
• ระบบท่อหน้าแปลนต้องการพื้นที่มากขึ้น (ลองนึกถึงชั้นวางท่อ)
• ฉนวนกันความร้อนของระบบท่อหน้าแปลนมีราคาแพงกว่า (ฝาหน้าแปลนพิเศษ)

แน่นอนว่าการต่อหน้าแปลนมีประโยชน์อย่างมากบางตัวอย่าง..

• บรรทัดใหม่สามารถมีแกนม้วนท่อหลายอันและสามารถผลิตในโรงปฏิบัติงานได้
• หลอดม้วนนี้สามารถประกอบในโรงงานได้โดยไม่ต้องเชื่อม
• ไม่จำเป็นต้องใช้ NDO (X-ray, Hydro test ฯลฯ) ในโรงงาน เพราะสิ่งนี้ทำในเวิร์กช็อปแล้ว
• ไม่จำเป็นต้องพ่นสีและพ่นสีในโรงงาน เพราะแม้แต่สิ่งนี้ยังทำในเวิร์กช็อป
  (ควรซ่อมเฉพาะสีที่เสียหายระหว่างการติดตั้ง)
