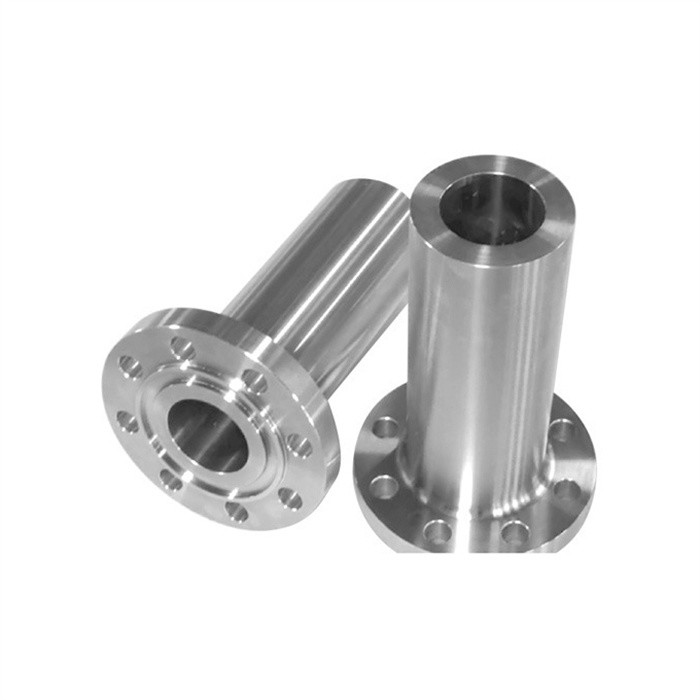

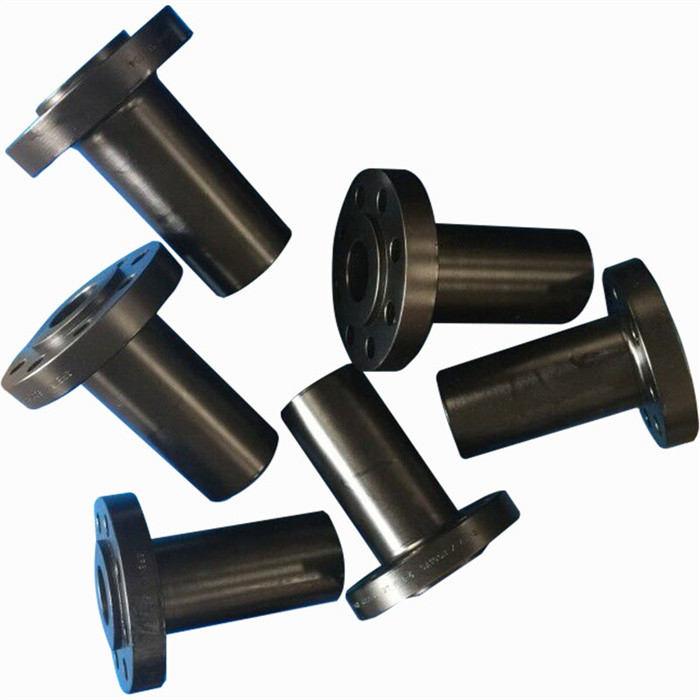

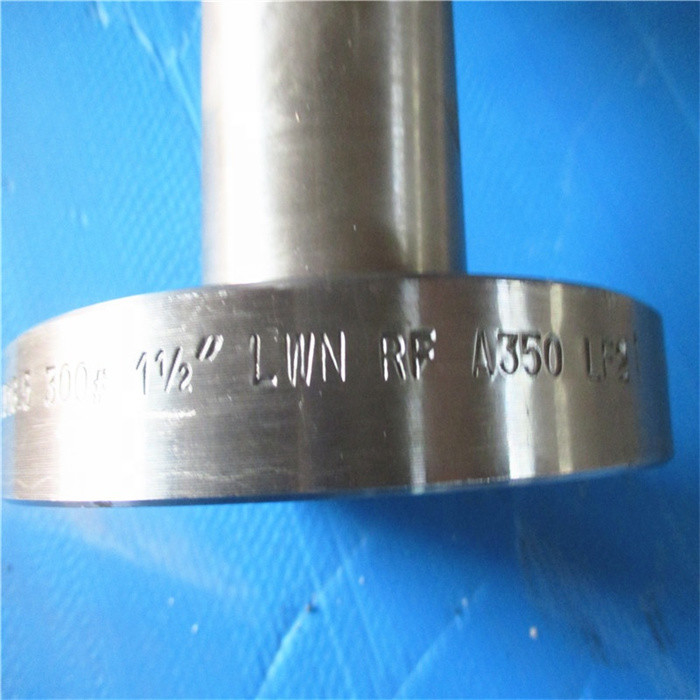

6” LWN FLANGE TG, ASTM A105 ขนาด: 5"- 900#, SCH.40, ความหนา 10S, CS, ASTM A182 F1

ASTM A182 Gr F1 ครีบบอดเป็นโซลิดดิสก์ที่ใช้ในการปิดกั้นไปป์ไลน์หรือเพื่อสร้างการหยุดคล้ายกับหน้าแปลนปกติ มีรูสำหรับยึดรอบปริมณฑล และวงแหวนซีลปะเก็นถูกกลึงเข้ากับพื้นผิวการผสมพันธุ์

A182 Gr F1 ครีบเกลียวเป็นที่ต้องการอย่างกว้างขวางและเรียกอีกอย่างว่าหน้าแปลนแบบขันเกลียว และมีเกลียวอยู่ภายในรูหน้าแปลนซึ่งพอดีกับท่อที่มีเกลียวตัวผู้เข้าชุดกันบนท่อ

A182 เกรด F1 ซ็อกเก็ตเชื่อมครีบเริ่มแรกได้รับการพัฒนาเพื่อใช้กับท่อแรงดันสูงขนาดเล็กความแข็งแรงคงที่ของพวกเขาเท่ากับครีบ Slip On แต่ความล้าของพวกเขามากกว่า 50% ของครีบ Slip On แบบเชื่อมสองครั้ง

SA 182 Gr F1 สลิปบนครีบเรียกอีกอย่างว่าหน้าแปลน SOเป็นหน้าแปลนที่เลื่อนเหนือท่อด้วยการออกแบบภายในที่ใหญ่กว่าท่อเล็กน้อย

F1 A182 หน้าแปลนเหล็กอัลลอยเป็นเหล็กกล้าผสมสำหรับขึ้นรูปขั้นต้นให้เป็นผลิตภัณฑ์ขึ้นรูปคุณสมบัติที่ระบุเหมาะสมกับสภาพการอบอ่อนF1 คือการกำหนด ASTM สำหรับวัสดุนี้และหมายเลข UNS คือ K12822

A182 F1 Cl2 ข้อต่อท่อมีค่าการนำไฟฟ้าต่ำมากในโลหะผสมเหล็กดัดในประเภทเดียวกันนอกจากนี้ยังมีพลังงานและต้นทุนพื้นฐานที่ค่อนข้างต่ำ

วัสดุ A182 F1เป็นข้อกำหนดวัสดุการตีขึ้นรูปสำหรับเกรด F1โลหะผสมเหล็กและใช้สำหรับการผลิตการตีขึ้นรูปเปล่าหรือผลิตภัณฑ์หลอมและกลึงสำหรับการใช้งานที่เกี่ยวข้องกับการบริการที่มีอุณหภูมิสูง

หน้าแปลนเหล็กแผ่น F1มักเป็นวิธีการแก้ปัญหาที่คุ้มค่า เมื่อไม่ต้องยกหน้าและฮับขึ้น และสำหรับการใช้งานที่ไม่มีแรงดันต่ำหรือแรงดันต่ำที่อุณหภูมิแวดล้อม


ASTM A182 F1 ข้อต่อข้อต่อตักเป็นอุปกรณ์สองชิ้นที่มีลักษณะคล้ายหน้าแปลนคอเชื่อมแต่ก็เหมือนกับหน้าแปลนแบบสวมหลวมมีข้อได้เปรียบในการหมุนรอบปลายต้นขั้วและการวางท่อ

SA182 F1 ครีบปลอมแปลงใช้เป็นส่วนเชื่อมโยงเพื่อสร้างโครงข่ายท่อสำหรับกระบอกสูบ วาล์ว ปั๊ม และอุปกรณ์อื่นๆรวมสองส่วนที่แตกต่างกันของเครื่องจักรเพื่อให้โครงสร้างแข็งแรงขึ้น ควรเป็นสิ่งที่แนบมากับเฟรม

A182 F1 Cl2 แผนภูมิองค์ประกอบทางเคมีของหน้าแปลนตาบอด

SA 182 Gr F1 ลื่นในการวิเคราะห์คุณสมบัติทางกลของหน้าแปลน

แรงดึง	ความแข็งแรงของผลผลิต (ออฟเซ็ต 0.2%)	การยืดตัว
275	485	20%





ASTM A182 Gr F1 แผนภูมิข้อกำหนดวัสดุครีบ

ข้อมูลจำเพาะ	ASTM A182 / ASME SA182
ขนาด	1/2″ (15 NB) ถึง 48″ (1200NB)
มาตรฐาน	ANSI/ASME B16.5, B 16.47 ซีรีส์ A & B, B16.48, BS4504, BS 10, EN-1092, DIN ฯลฯ
ระดับ / ความดัน	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 เป็นต้น
มาตรฐาน	ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges เป็นต้น



ASTM A182 Gr F1 พิกัดความดันครีบ

อุณหภูมิ °F	ชั้น 900	ชั้น 150	ชั้น 600	ชั้น 400	ชั้น 1500	ชั้น 300	ชั้น 2500
-20 ถึง 100	2085	265	1390	925	3470	695	5785
200	2035	260	1360	905	3395	680	5660
300	พ.ศ. 2498	230	1305	870	3260	655	5435
400	1920	200	1280	855	3200	640	5330
500	พ.ศ. 2408	170	1245	830	3105	620	5180
600	1815	140	1210	805	3025	605	5040
650	1765	125	1175	785	2940	590	4905
700	1705	110	1135	755	2840	570	4730
750	1595	95	1065	710	2660	530	4430
800	1525	80	1015	675	2540	510	4230
850	1460	65	975	650	2435	485	4060
900	1350	50	900	600	2245	450	3745
950	845	35	560	375	1405	280	2345
1000	495	20	330	220	825	165	1370



A182 F1 Cl2 แผนภูมิน้ำหนักข้อต่อคอเชื่อม

ท่อปกติ Diam.		OD หน้าแปลน	ขอบคุณของหน้าแปลน Min	เดียม.ของ Hub	เส้นผ่านศูนย์กลางของใบหน้าที่ยกขึ้น	ความยาว Hub.Y	ความยาวของเกลียว	เดียม.ของ Bolt Circle	เดียม.ของ Bolt Holes	จำนวนสลักเกลียว	เดียม.ของสลักเกลียว (นิ้ว)	กิโลกรัม	ปอนด์
นิ้ว	dn	โอ	ค	X	จี	Y	ตู่	BC	BH	BN	BD
1/2"	15	89.00	11.20	30.20	35.10	15.70	15.70	60.50	15.80	4	1/2"	0.4	0.9
3/4"	20	98.50	12.70	38.10	42.90	15.70	15.70	69.90	15.80	4	1/2"	0.7	1.5
1"	25	108.00	14.20	49.30	50.80	17.50	17.50	79.30	15.80	4	1/2"	0.8	1.8
1-1/4"	32	117.50	15.70	58.70	63.50	20.60	20.60	88.90	15.80	4	1/2"	1.2	2.6
1-1/2"	40	127.00	17.50	65.00	73.20	22.40	22.40	98.60	15.80	4	1/2"	1.5	3.3
2"	50	152.50	19.10	77.70	91.90	25.40	25.40	120.70	19.10	4	5/8"	2.3	5.1
2-1 / 2"	65	178.00	22.40	90.40	104.60	28.40	28.40	139.70	19.10	4	5/8"	3.7	8.1
3"	80	190.50	23.90	108.00	127.00	30.20	30.20	152.40	19.10	4	5/8"	4.1	9
3-1 / 2"	90	216.00	23.90	122.20	139.70	31.80	31.80	177.80	19.10	8	5/8"	5.1	11.2
4"	100	228.50	23.90	134.90	157.20	33.30	33.30	190.50	19.10	8	5/8"	5.9	13
5"	125	254.00	23.90	163.60	185.70	36.60	36.60	215.90	22.40	8	3/4"	7	15.4
6"	150	279.50	25.40	192.00	215.90	39.60	39.60	241.30	22.40	8	3/4"	8.4	18.5
8"	200	343.00	28.40	246.10	269.70	44.50	44.50	298.50	22.40	8	3/4"	13	28.6
10"	250	406.50	30.20	304.80	323.90	49.30	49.30	362.00	25.40	12	7/8"	18	39.5
12"	300	482.50	31.80	365.30	381.00	55.60	55.60	431.80	25.40	12	7/8"	29	64
14"	350	533.50	35.10	400.10	412.80	57.20	57.20	476.30	28.50	12	1"	39	86
16"	400	597.00	36.60	457.20	469.90	63.50	63.50	539.80	28.50	16	1"	47	103
18"	450	635.00	39.60	505.00	533.40	68.30	68.30	577.90	31.80	16	1 1/8"	57	126
20"	500	698.50	42.90	558.80	584.20	73.20	73.20	635.00	31.80	20	1 1/8"	76	167
24"	600	813.00	47.80	663.40	692.20	82.60	82.60	749.30	35.10	20	1 1/4"	97	214
