หน้าแปลน ASTM A105

หน้าแปลน ASTM A105เป็นหน้าแปลนประเภทหนึ่งที่มีมาตรฐานครอบคลุมท่อแรงดันและข้อต่อที่สามารถทำงานภายใต้อุณหภูมิแวดล้อมไปจนถึงบริการที่มีอุณหภูมิสูงDinesh Industries เป็นซัพพลายเออร์และผู้ผลิตครีบทุกประเภทดังนั้นเราจึงผลิตและจัดหาหน้าแปลน A105ช่วงเช่นกันมีมาตรฐานที่แตกต่างกันที่ครอบคลุมถึงความต่างกันขนาดหน้าแปลน ASTM A105ซึ่งสามารถใช้ได้กับท่อขนาดใกล้เคียงกันความหนาของผนัง เส้นผ่านศูนย์กลาง เกรดวัสดุ และระดับความดันทั้งหมดเป็นตัวกำหนดชนิดของหน้าแปลน SA 105สามารถใช้ในแอปพลิเคชันบางอย่างได้

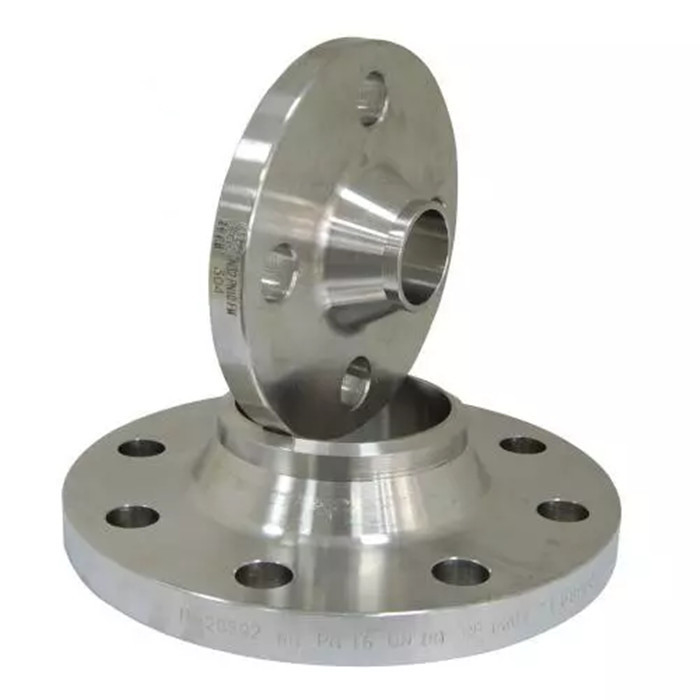

ที่ใหญ่ที่สุด CS A105 ผู้จัดจำหน่ายหน้าแปลนปลอมแปลง โปรดดูขนาดของ Asme Sa105 Weld Neck Flanges

มีน้ำหนักต่างกันไปตามขนาดต่างๆ ของครีบด้วยคุณสามารถติดต่อเราเพื่อรับแผนภูมิน้ำหนักหน้าแปลน ASTM A105เพื่อทำความเข้าใจเพิ่มเติมเกี่ยวกับตุ้มน้ำหนักของหน้าแปลนและเลือกจากครีบจำนวนมากในฐานะที่เป็นผู้ผลิตหน้าแปลน a105นอกจากนี้เรายังสามารถจัดหาขนาดครีบที่กำหนดเองให้คุณได้เช่นกันเราเป็นผู้ผลิต A105 Forged Steel Flanges ตามความต้องการของลูกค้าราคาของเรามีการแข่งขันสูงกับA105 รายการราคาครีบอินเดียและคุณสามารถสั่งซื้อจำนวนมากเพื่อลดต้นทุนของคุณได้เนื่องจากเราผลิต จัดเก็บ และจัดหา ของเราหน้าแปลนเหล็กคาร์บอน ASTM A105ขายในราคาที่ถูกลงโดยกำจัดพ่อค้าคนกลางเราคือซัพพลายเออร์ชั้นนำของหน้าแปลน ASTM A105n.

เอกสารอ้างอิง

รายการมาตรฐานต่อไปนี้ใช้กับข้อกำหนดเหล่านี้:

มาตรฐาน ASTM:

• ข้อกำหนด A266 / A266M สำหรับการตีขึ้นรูปเหล็กกล้าคาร์บอนสำหรับส่วนประกอบภาชนะรับความดัน
• ข้อกำหนด A675/A675M สำหรับการรีดร้อน คุณภาพพิเศษ และคุณสมบัติทางกล แท่งเหล็กกล้าคาร์บอน
• ข้อกำหนด A696 สำหรับเหล็กเส้น คาร์บอน รีดร้อนหรือเย็นสำเร็จรูป คุณภาพพิเศษ สำหรับส่วนประกอบท่อแรงดัน
• A788/A788M ข้อกำหนดสำหรับการตีขึ้นรูปเหล็ก ข้อกำหนดทั่วไป
• ข้อกำหนดทั่วไปของ A961/961M สำหรับหน้าแปลนเหล็ก อุปกรณ์ตีขึ้นรูป วาล์ว และชิ้นส่วนสำหรับงานท่อ

มาตรฐาน MSS:

• SP44 มาตรฐานสำหรับครีบท่อเหล็ก

มาตรฐาน ASME:

• B16.5 มาตรฐานมิติสำหรับหน้าแปลนท่อเหล็กและข้อต่อหน้าแปลน
• B16.9 อุปกรณ์เชื่อมประกบก้นเหล็กดัด
• B16.10 ขนาดเผชิญหน้าและปลายถึงปลายของวาล์วเหล็ก
• B16.11 ฟิตติ้งเหล็กหลอม เชื่อมซ็อกเก็ต และเกลียว
• B16.34 วาล์วต่อด้วยหน้าแปลน ปลายเกลียว และปลายเชื่อม
• B16.47 หน้าแปลนเหล็กเส้นผ่านศูนย์กลางขนาดใหญ่
• รหัสหม้อไอน้ำและภาชนะรับความดัน ASME:

มาตรฐาน API:

• API-600 วาล์วประตูเหล็กแบบมีปีกและก้นเชื่อม
• API-602 วาล์วประตูเหล็กกล้าคาร์บอนดีไซน์กะทัดรัดสำหรับใช้ในโรงกลั่น

รายการข้อมูลจำเพาะของ ASTM A105 Flange

ขนาดแผนภูมิ	1/2″ ถึง 48″ (15 NB) ถึง (1200NB)
แผนภูมิอัตราความดัน ANSI	300 ปอนด์ 150 ปอนด์ 600 ปอนด์ 900 ปอนด์ 2500 ปอนด์ 1500 ปอนด์
การคำนวณแรงดัน DIN	40 บาร์ 16 บาร์ 25 บาร์ 6 บาร์ 10 บาร์ / PN10 PN25 PN64 PN16 PN6 PN40
JIS	20K, 10K, 40K, 16K, 5K, 30K, 63K
UNI / EN	16Bar 6Bar 10Bar 40Bar 25Bar
ประเภทการเชื่อมต่อ/ ประเภทหน้าแปลน	RF, ลิ้นเล็ก, RTJ, FF, LJF, ลิ้นขนาดใหญ่ & ร่อง
การเคลือบผิว	ชุบสังกะสี, เหลืองใส, ชุบสังกะสีแบบเย็นและร้อน, สีป้องกันสนิม, สีน้ำมันสีดำ
ประเภททั่วไป	เกลียว / เมา / ปลอม / จาน
อุปกรณ์	เครื่องกด, เครื่องดัด, เครื่องพ่นทราย, เครื่องดัน, เครื่องบากไฟฟ้า ฯลฯ
ต้นทาง	ยุโรปตะวันตก / ญี่ปุ่น / อินเดีย / สหรัฐอเมริกา / เกาหลี
ตัวแทนจำหน่ายและผู้จัดจำหน่ายใน	ซิดนีย์ นอยดา นักปูร์ การากัส อาห์วาซ กานปุระ อาบูดาบี การาจี เพิร์ธ ริยาดห์ บาโรดา โคบาร์ คาลการี เม็กซิโก คูเวต ลูเธียนา ธีรุวนันทปุรัม จาเนโร เตหะราน มัสกัต ลากอส โกลกาตา เตา มานามา ราชคต , Santiago, Ahmedabad, Gujarat, Ernakulam, อิสตันบูล, Howrah, อังการา, Coimbatore, Jamshedpur, Port-of-Spain, Pimpri-Chinchwad, นิวเดลี, Vadodara, มุมไบ, Gimhae-si, Indore, Surat, Bogota, Gurgaon, เมลเบิร์น, รันชี, มอนทรีออล, เจนไน, ไฮเดอราบาด, ลูเธียนา, บังกาลอร์, ลอนดอน, คูร์เบอวัว, ดัมมาม, เบงกาลูรู
ผู้ผลิต	UNI, BS, AS2129, ANSI DIN, GOST, JIS, SABS, NFE, AWWA, EN เป็นต้น
ทดสอบ	เครื่องตรวจจับ X-ray, เครื่องตรวจจับข้อบกพร่อง UI trasonic, สเปกโตรกราฟที่อ่านโดยตรง, เครื่องตรวจจับอนุภาคแม่เหล็ก, เครื่องทดสอบอุทกสถิต
มาตรฐาน	API7S-15, API7S-43, API605, ANSI/ASME B16.5, B16.47 ซีรีส์ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME/ANSI B16.5/16.36/16.47 A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, EN1092



งานเชื่อม

ส่วนประกอบเหล่านี้สามารถเชื่อมได้ขั้นตอนการเชื่อมต้องเป็นไปตาม ASME Boiler and Pressure Vessel Code Section IX

การตีขึ้นรูป

เหล็กกล้าคาร์บอน ASTM A105 สามารถหลอมได้ที่อุณหภูมิในช่วง 2200 ถึง 1700 F ตามด้วยการดับและแบ่งเบาบรรเทาหรือทำให้เป็นมาตรฐาน

การหลอม

ชิ้นส่วนปลอมแปลงสามารถทำให้เย็นลงได้ต่ำกว่า 1,000 องศาฟาเรนไฮต์ แล้วจึงให้ความร้อนระหว่าง 1550 องศาฟาเรนไฮต์และ 1,700 องศาฟาเรนไฮต์จากนั้นดำเนินการระบายความร้อนด้วยเตาเผาช้า

การทดสอบอุทกสถิต

การทดสอบอุทกสถิตจะต้องดำเนินการโดยผู้ผลิตการตีขึ้นรูปเฉพาะเมื่อมีการระบุเสริม S57 ของ ASTM A961 เท่านั้น

คำศัพท์

สำหรับคำจำกัดความของคำศัพท์อื่นๆ ที่ใช้ในข้อกำหนดนี้ ให้ค้นหาในข้อมูลจำเพาะ A961/A961M

ข้อมูลการสั่งซื้อ

ดูข้อมูลจำเพาะ A961/A961M

ข้อกำหนดทั่วไป

หากมีข้อขัดแย้งระหว่างข้อกำหนดของข้อกำหนดนี้และข้อกำหนด A961/A961Mปฏิบัติตามข้อกำหนดนี้

องค์ประกอบทางเคมี

อาผลรวมของทองแดง นิกเกิล โครเมียม โมลิบดีนัม และวาเนเดียม จะต้องไม่เกิน 1.00%
บีผลรวมของโครเมียมและโมลิบดีนัมต้องไม่เกิน 0.32%

การรักษาความร้อน

ไม่ต้องการการอบชุบด้วยความร้อน ยกเว้นหน้าแปลนที่สูงกว่า Class 300, หน้าแปลนของการออกแบบพิเศษที่ไม่ทราบแรงดันการออกแบบหรืออุณหภูมิการออกแบบ และสำหรับรายการที่มากกว่า 4" NPS และสูงกว่า Class 300 เมื่อจำเป็นต้องมีการอบชุบ การหลอม การทำให้เป็นมาตรฐาน การทำให้เป็นมาตรฐานและ จะใช้วิธีการปรับอุณหภูมิ การทำให้เป็นมาตรฐาน และดับ และแบ่งเบาบรรเทา
