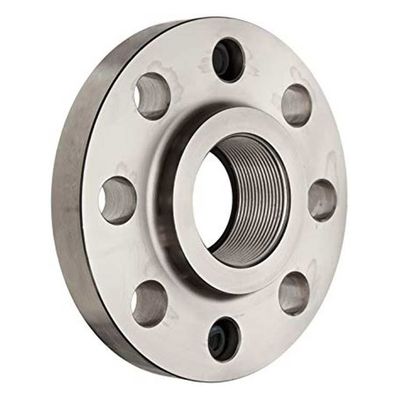

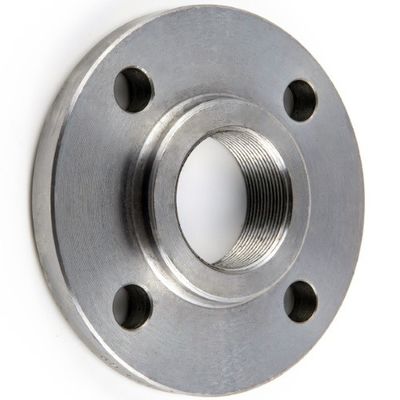

เศษเหล็กสแตนเลส 50 # 3000 # 6000 # ข้อต่อท่อหน้าแปลนเกลียว

• ครีบทั่วไป

หน้าแปลนเป็นวิธีการเชื่อมต่อท่อ วาล์ว ปั๊ม และอุปกรณ์อื่นๆ เพื่อสร้างระบบท่อนอกจากนี้ยังช่วยให้เข้าถึงการทำความสะอาด ตรวจสอบ หรือดัดแปลงได้ง่ายอีกด้วยครีบมักจะเชื่อมหรือขันข้อต่อแบบมีปีกนกทำโดยการยึดหน้าแปลนสองอันเข้าด้วยกันโดยใช้ปะเก็นระหว่างกันเพื่อให้มีซีล

ประเภทหน้าแปลนที่ใช้มากที่สุดคือ:

ทุกประเภทยกเว้นหน้าแปลน Lap Joint มีให้ใบหน้าแปลนยกขึ้น

• วัสดุสำหรับครีบ

หน้าแปลนท่อผลิตขึ้นด้วยวัสดุที่แตกต่างกันทั้งหมด เช่น สแตนเลส เหล็กหล่อ อลูมิเนียม ทองเหลือง บรอนซ์ พลาสติก เป็นต้น แต่วัสดุที่ใช้มากที่สุดคือเหล็กกล้าคาร์บอนหลอมและมีพื้นผิวกลึง

นอกจากนี้ หน้าแปลน เช่น ข้อต่อและท่อ เพื่อวัตถุประสงค์เฉพาะ บางครั้งมีการติดตั้งภายในด้วยชั้นของวัสดุที่มีคุณภาพแตกต่างไปจากเดิมอย่างสิ้นเชิง เช่นเดียวกับหน้าแปลนเอง ซึ่งก็คือ "ครีบแบบเรียงราย"

วัสดุของหน้าแปลน โดยทั่วไปกำหนดไว้ในระหว่างการเลือกท่อ ในกรณีส่วนใหญ่ หน้าแปลนเป็นวัสดุเดียวกันกับท่อ

หน้าแปลนทั้งหมดที่กล่าวถึงในเว็บไซต์นี้อยู่ภายใต้มาตรฐาน ASME en ASTM เว้นแต่จะระบุไว้เป็นอย่างอื่นASME B16.5 อธิบายขนาด ความคลาดเคลื่อนของมิติ ฯลฯ และ ASTM เกี่ยวกับคุณภาพของวัสดุที่แตกต่างกัน

• ขนาดของครีบ

แต่ละหน้าแปลน ASME B16.5 มีจำนวนขนาดมาตรฐานหากช่างเขียนแบบในญี่ปุ่นหรือผู้จัดเตรียมงานในแคนาดาหรือช่างวางท่อในออสเตรเลียกำลังพูดถึงหน้าแปลนคอเชื่อม NPS 6, Class 150, Schedule 40 ASME B16.5 จะข้ามหน้าแปลนซึ่งในภาพด้านล่างนี้จะแสดง .

หากสั่งหน้าแปลน ซัพพลายเออร์ต้องการทราบคุณภาพของวัสดุตัวอย่างเช่น ASTM A105 เป็นหน้าแปลนเหล็กคาร์บอนหลอม ในขณะที่ A182 เป็นหน้าแปลนเหล็กกล้าไร้สนิมปลอมแปลง

ดังนั้นในลำดับที่ถูกต้องสำหรับซัพพลายเออร์จะต้องระบุสองมาตรฐาน

• การเชื่อมต่อหน้าแปลนแบบเกลียว

การเชื่อมต่อหน้าแปลนแบบเกลียวเป็นการผสมผสานที่ซับซ้อนของปัจจัยหลายอย่าง (หน้าแปลน โบลท์ ปะเก็น กระบวนการ อุณหภูมิ ความดัน ปานกลาง)องค์ประกอบต่างๆ เหล่านี้ล้วนสัมพันธ์กันและพึ่งพาซึ่งกันและกันเพื่อให้ได้ผลลัพธ์ที่ประสบความสำเร็จ
ความน่าเชื่อถือของข้อต่อแบบมีปีกจะขึ้นอยู่กับการควบคุมกระบวนการสร้างรอยต่อที่มีความสามารถ

ข้อเสียอื่น ๆ ของการเชื่อมต่อหน้าแปลน..

• การเชื่อมต่อหน้าแปลนแต่ละครั้งสามารถรั่วได้ (บางคนอ้างว่าการเชื่อมต่อหน้าแปลนไม่เคยป้องกันการรั่ว 100 เปอร์เซ็นต์)
• ระบบท่อแบบมีหน้าแปลนต้องการพื้นที่มากขึ้น (ลองนึกถึงชั้นวางท่อ)
• ฉนวนของระบบท่อหน้าแปลนมีราคาแพงกว่า (ฝาหน้าแปลนพิเศษ)

แน่นอนว่าการเชื่อมต่อหน้าแปลนมีประโยชน์อย่างมากตัวอย่างบางส่วน..

• บรรทัดใหม่สามารถมีแกนท่อหลายอันและสามารถผลิตได้ในโรงงาน
• แกนม้วนท่อนี้สามารถประกอบในโรงงานได้โดยไม่ต้องเชื่อม
• ไม่จำเป็นต้องมี NDO (เอ็กซ์เรย์ การทดสอบด้วยพลังน้ำ ฯลฯ) ในโรงงาน เนื่องจากเป็นการดำเนินการในเวิร์กช็อปแล้ว
• ไม่จำเป็นต้องเป่าและทาสีในโรงงาน เพราะถึงแม้จะทำในโรงงานแล้วก็ตาม
  (ควรซ่อมแซมเฉพาะสีที่เสียหายระหว่างการติดตั้ง)
