สถานที่กำเนิด: | จีน |
---|---|
ชื่อแบรนด์: | TOBO |
ได้รับการรับรอง: | ISO |
หมายเลขรุ่น: | Uns S31803 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
ราคา: | 1.2USD |
รายละเอียดการบรรจุ: | กล่องไม้ไม้อัด |
เวลาการส่งมอบ: | 7 วันทำงาน |
เงื่อนไขการชำระเงิน: | T/T, Western Union, MoneyGram |
สามารถในการผลิต: | 30000PCS |
ชื่อ: | Barred Tee | วัสดุ: | Uns S31803 |
---|---|---|---|
มาตรฐาน: | ASTM A815 | ขนาด: | DN200 |
ความหนา: | SCH40S | ขั้นต่ำ: | 1PCS |
แสงสูง: | ตี๋สแตนเลส,DN200 ทีสแตนเลส,ฟิตติ้งตี๋ Buttweld |

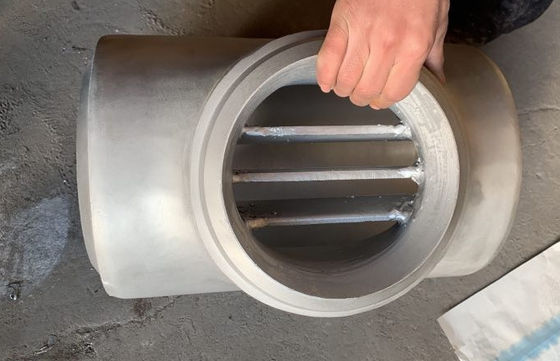

แท่นยึด ASTM A815 WP- UNS S31803 DN200 SCH40S
ปลายของข้อต่อก้นทั้งหมดเป็นมุมเอียง เกินความหนาของผนัง 4 มม. สำหรับเหล็กกล้าไร้สนิมออสเทนนิติก หรือ 5 มม. สำหรับเหล็กกล้าไร้สนิมเฟอร์ริติกรูปร่างของมุมเอียงขึ้นอยู่กับความหนาของผนังจริงปลายเอียงนี้จำเป็นสำหรับการทำ "การเชื่อมแบบก้น"
แนวเชื่อม ตามมาตรฐาน ASME / ANSI B16.9 และ ASME / ANSI B16.28

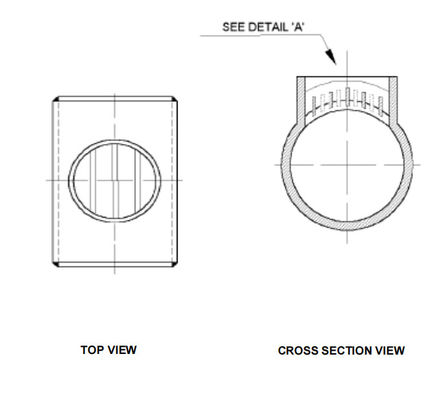

ข้อควรพิจารณาในการออกแบบเสื้อทีมีหนาม
แท่นทีแบบมีหนามจะใช้เมื่อมีความจำเป็นในการพิกดังนั้น การใช้งานจำนวนมากจึงสามารถพบได้ในท่อหรือในเขตใต้ทะเล
แผ่นเหล็กที่เชื่อมภายในที่กิ่งไม้นั้น เพื่อไม่ให้หมูเปลี่ยนทิศทางหรือไปติดอยู่ที่สาขา
การออกแบบแผ่นเหล็กแท่งต้องมีปริมาณ ความหนา และระยะห่างที่เพียงพอ เพื่อให้แน่ใจว่าหมูจะไหลผ่านท่อหลักได้อย่างราบรื่น และในขณะเดียวกันก็ไม่ส่งผลต่อการไหลที่ควรจะไหลผ่านกิ่งไม้แนวปฏิบัติปกติคือตรวจสอบให้แน่ใจว่าการเปิดในไปป์ไลน์สาขาหลังจากแท่งนำทางไม่เกิน 40% ของพื้นที่ไปป์ไลน์หลัก
ขนาดของแท่งเหล็กในการต่อกิ่งต้องเล็กพอที่จะไม่จำกัดการไหล แต่ใหญ่พอที่จะรองรับแรงดันของกระแสน้ำได้
เพื่อให้ได้ความเรียบ เพลทแบบแท่งจะต้องทำการเจียรให้เหมาะกับความโค้งของกิ่งต้องลบขอบคม สะเก็ด และเสี้ยนออกกระบวนการพิกที่ราบรื่นนี้เป็นสิ่งสำคัญในการปกป้องเซ็นเซอร์ของสุกรจากความเสียหาย
อ้างถึง Shell DEP 31.40.10.13-Gen รูปที่ 4 ด้านบน;ปริมาณของแท่งเพลทเริ่มต้นด้วยสอง (2) ชิ้นและเพิ่มขึ้นเมื่อ ID ของสาขาเพิ่มขึ้น
เพลทบาร์จะเว้นระยะห่างเท่าๆ กัน
สำหรับทีออฟที่ใหญ่กว่า (ขนาด 14 นิ้วขึ้นไป) จะมีแผ่นสะพานตรงกลางเพื่อรองรับเหล็กเส้นเมื่อโดนหมู
วัสดุของเพลทแท่งมักใช้เหมือนกับวัสดุทีสำหรับการเชื่อม
แนวปฏิบัติมาตรฐานคือการหลีกเลี่ยงการเชื่อมแถบไกด์กับบริเวณคออัดรีดที่มีความเครียดสูงโดยตรงปลายแท่งต้องกลึงให้พอดีกับกิ่ง
ห้ามซ่อมแซมรอยเชื่อมบนโลหะแม่
พารามิเตอร์ | ตี๋ | Barred Tee |
คำนิยาม | ข้อต่อท่อมาตรฐาน | ส่วนประกอบท่อชนิดพิเศษ |
การผลิต | โดยทั่วไปโดยการอัดรีดหรือการตีขึ้นรูป | ส่วนใหญ่ประดิษฐ์ |
ใช้ | ใช้ในงานวิศวกรรมท่อและท่อ | ใช้ในวิศวกรรมท่อใกล้เครื่องยิง/เครื่องรับหมู |
รหัสการออกแบบ / มาตรฐาน | ASME B 16.9/MSS SP 75 | เชลล์ DEP 31.40.10.13-Gen หรือ ISO 15590-2 |
ปริมาณการผลิต | ขนาดใหญ่จำนวนมาก | เลือกปริมาณเล็กน้อย (กำหนดเอง) |
ค่าใช้จ่าย | ถูกกว่า | แพงกว่าตี๋ปกติ |
วัสดุถักเปียและเกรด:
ทีออฟสแตนเลส :
ASTM A403 WP 304/ 304L/ 304H/ 316/ 316L/317/317L/321/ 310/347/904L
Tees เหล็กคาร์บอน Barred :
ASTM A234 WPB / A420 WPL3/ A420 WPL6/ MSS-SP-75 WPHY 42/46/52/56/60/65/70
โลหะผสมเหล็ก Barred Tees :
ASTM A234 WP1/ WP5/ WP9/ WP11/ WP22/ WP91
โลหะผสมนิกเกิล Barred Tees :
ASTM / ASME SB 336 UNS 2200 (นิกเกิล 200), UNS 2201 (นิกเกิล 201), UNS 4400 (Monel 400), UNS 8020 (โลหะผสม 20 / 20 CB 3, UNS 8825 Inconel (825), UNS 6600 (Inconel 600), UNS 6601 (Inconel 601), UNS 6625 (Inconel 625), UNS 10276 (Hastelloy C 276)
Duplex & Super Duplex Steel Barred Tees :
ASTM A815, ASME SA815 UNS NO S31803, S32205Werkstoff No. 1.4462
พิมพ์ | ANSI B16.9 ASTM A403 WP316L ทีเท่ากับ |
ขนาด | ไม่มีรอยต่อ 1/2" ถึง 48" เชื่อมถึง 72" |
ความหนาของผนัง | Sch5S-Sch160, XS,XXS |
มาตรฐาน | ANSI, ASTM, DIN, JIS, BS, ISO, GB, SH และ HG เป็นต้น |
วัสดุ |
สแตนเลส: ASTM A403 WP304, 304L, 310, 316, 316L, etc เหล็กกล้าคาร์บอน: ASTM A234 WPB, WPC ASTM A105 WPHY 42 เป็นต้น โลหะผสมเหล็ก: ASTM A234 WP1 ฯลฯ อุณหภูมิต่ำ: ASTM A420 WPL 1 ฯลฯ เหล็กดูเพล็กซ์และซุปเปอร์ดูเพล็กซ์: ASTM A815 UNS S31803/S32205/S32750/S32760/S32550 |
การรักษาพื้นผิว | ทรายกลิ้ง พ่นทราย ทำความสะอาดกรด |
การบรรจุ | กล่องไม้ พาเลท หรือตามความต้องการของลูกค้า |
แอปพลิเคชั่น |
ปิโตรเลียม เคมี พลังงาน แก๊ส โลหะ การต่อเรือ การก่อสร้าง ฯลฯ |
