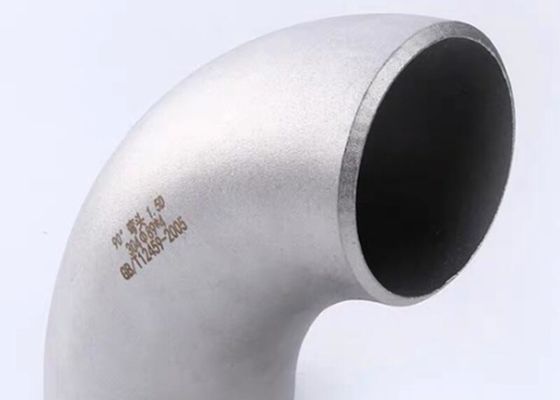

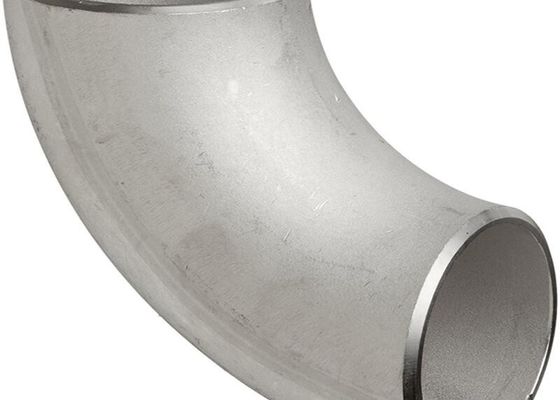

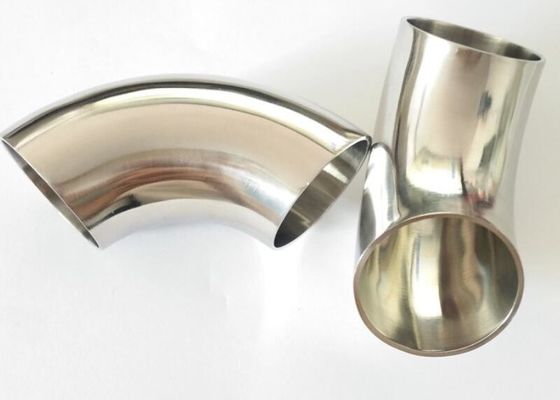

6 '' SCH80s อลูมิเนียมอัลลอยด์รัศมียาว 90 องศา

  • 6'' SCH80s Aluminium Alloy 90 Degree Long Radius Elbow
  • 6'' SCH80s Aluminium Alloy 90 Degree Long Radius Elbow
  • 6'' SCH80s Aluminium Alloy 90 Degree Long Radius Elbow
สถานที่กำเนิด ประเทศจีน
ชื่อแบรนด์ TOBO
ได้รับการรับรอง SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
หมายเลขรุ่น ข้อศอก
จำนวนสั่งซื้อขั้นต่ำ 1pc
รายละเอียดการบรรจุ 10-100 วันขึ้นอยู่กับปริมาณ
เวลาการส่งมอบ 10-100 วัน
เงื่อนไขการชำระเงิน L / C, T / T, Wester N Union
สามารถในการผลิต 3,0000 ชิ้นต่อเดือน
รายละเอียดสินค้า
ขนาด 6 นิ้ว วัสดุ Grrade อลูมิเนียมอัลลอยด์
ประเภท ไม่มีรอยต่อหรือเชื่อม มาตรฐาน DIN, EN, ASTM, BS, JIS, GB ฯลฯ
DN 15-1200 ความหนา SCH80s
เน้น

ข้อศอกรัศมียาว 90 องศา

,

ข้อศอกรัศมียาวอลูมิเนียมอัลลอยด์

,

ข้อศอกรัศมียาว SCH80s
ฝากข้อความ
รายละเอียดสินค้า

ก้นเชื่อมท่อฟิตติ้ง 6 '' SCH80s อลูมิเนียมอัลลอยด์ 90 องศารัศมียาวข้อศอก



1. ข้อศอกสแตนเลส
2.sch5s-schxxs
3.ISO9001, ISO9000
4. ตลาด: อเมริกา, แอฟริกา, ตะวันออกกลาง, ตะวันออกเฉียงใต้ของเอเชีย



ข้อศอก 45 องศา
มาตรฐาน ASME ANSI JIS ISO
วัสดุโลหะผสมเหล็ก
ขนาด -1 / 2-28 นิ้ว
ใบรับรอง: ISO9001-2000

แคตตาล็อกสินค้า

1, ความถี่กลางโค้งจาก D18mm ถึง D1220mm
2, ข้อศอกไม่มีรอยต่อจาก D22mm ถึง D820mm
3, ไม่มีรอยต่อ tees, reducers และ caps จาก D25mm ถึง D820mm
4, ท่อที่ทำจากแผ่นเหล็กจาก D630mm ถึง D3320mm
5, อุปกรณ์เชื่อมท่อซ็อกเก็ตจาก D3mm ถึง D159mm
6, หน้าแปลนแรงดันสูง - ปานกลาง - ต่ำและครีบตาบอดจาก D18mm ถึง D2420mm
7, Barred Tees จาก D18mm ถึง D1220mm
8, โรงงานท่อประกอบจาก D18mm ถึง D1420mm



การรับรอง



API

ซี

ISO9001



เงื่อนไขการชำระเงิน



1. 30% T / T ล่วงหน้าหลังจากเซ็นสัญญาภายใน 3 วันทำการของธนาคาร

70% T / T ก่อนจัดส่ง

2. L / C ที่ยกเลิกไม่ได้ 100% ที่เห็น

3. สหภาพตะวันตก

ประเภทข้อศอก ข้อศอกสแตนเลส 45/90/180 รอย / ข้อศอกไร้รอยต่อ;กลับข้อศอก
มาตรฐาน ASME / ANSI B16.9
ขนาด 1/2 '' ~ 48 '' (ไม่มีรอยต่อ); 16 '' ~ 72 '' (รอย)
ความหนาของผนัง Sch5 ~ Sch160XXS
กระบวนการผลิต Push, Press, Forge, Cast ฯลฯ
วัสดุ เหล็กกล้าคาร์บอนสแตนเลสโลหะผสมเหล็กกล้าไร้สนิมดูเพล็กซ์เหล็กโลหะผสมนิกเกิล
เหล็กกล้าคาร์บอน ASTM A234 WPB, WPC;
เหล็กกล้าไร้สนิม

304 / SUS304 / UNS S30400 / 1.4301

304L / UNS S30403 / 1.4306;

304H / UNS S30409 / 1.4948;

309 วินาที / UNS S30908 / 1.4833

309H / UNS S30909;

310S / UNS S31008 / 1.4845;

310H / UNS S31009;

316 / UNS S31600 / 1.4401;

316Ti / UNS S31635 / 1.4571;

316H / UNS S31609 / 1.4436;

316L / UNS S31603 / 1.4404;

316LN / UNS S31653;

317 / UNS S31700;

317L / UNS S31703 / 1.4438;

321 / UNS S32100 / 1.4541;

321H / UNS S32109;

347 / UNS S34700 / 1.





4550;

347H / UNS S34709 / 1.4912;

348 / UNS S34800;
โลหะผสมเหล็ก

ASTM A234 WP5 / WP9 / WP11 / WP12 / WP22 / WP91;

ASTM A860 WPHY42 / WPHY52 / WPHY60 / WPHY65;

ASTM A420 WPL3 / WPL6 / WPL9;
เหล็กดูเพล็กซ์

ASTM A182 F51 / S31803 / 1.4462;

ASTM A182 F53 / S2507 / S32750 / 1.4401;

ASTM A182 F55 / S32760 / 1.4501 / Zeron 100;

2205 / F60 / S32205;

ASTM A182 F44 / S31254 / 254SMO / 1.4547;

17-4PH / S17400 / 1.4542 / SUS630 / AISI630;

F904L / NO8904 / 1.4539;

725LN / 310MoLN / S31050 / 1.4466

253MA / S30815 / 1.4835;
เหล็กโลหะผสมนิกเกิล

โลหะผสม 200 / นิกเกิล 200 / NO2200 / 2.4066 / ASTM B366 WPN;

โลหะผสม 201 / นิกเกิล 201 / NO2201 / 2.4068 / ASTM B366 WPNL;

โลหะผสม 400 / Monel 400 / NO4400 / NS111 / 2.4360 / ASTM B366 WPNC;

โลหะผสม K-500 / Monel K-500 / NO5500 / 2.475;

โลหะผสม 600 / Inconel 600 / NO6600 / NS333 / 2.4816;

โลหะผสม 601 / Inconel 601 / NO6001 / 2.4851;

โลหะผสม 625 / Inconel 625 / NO6625 / NS336 / 2.4856;

โลหะผสม 718 / Inconel 718 / NO7718 / GH169 / GH4169 / 2.4668;

โลหะผสม 800 / Incoloy 800 / NO8800 / 1.4876;

โลหะผสม 800H / Incoloy 800H / NO8810 / 1.4958;

โลหะผสม 800HT / ​​Incoloy 800HT / ​​NO8811 / 1.4959;

โลหะผสม 825 / Incoloy 825 / NO8825 / 2.4858 / NS142;

โลหะผสม 925 / Incoloy 925 / NO9925;

Hastelloy C / โลหะผสม C / NO6003 / 2.4869 / NS333;

โลหะผสม C-276 / Hastelloy C-276 / N10276 / 2.4819;

โลหะผสม C-4 / Hastelloy C-4 / NO6455 / NS335 / 2.4610;

โลหะผสม C-22 / Hastelloy C-22 / NO6022 / 2.4602;

โลหะผสม C-2000 / Hastelloy C-2000 / NO6200 / 2.4675;

โลหะผสม B / Hastelloy B / NS321 / N10001;

โลหะผสม B-2 / Hastelloy B-2 / N10665 / NS322 / 2.4617;

โลหะผสม B-3 / Hastelloy B-3 / N10675 / 2.4600;

โลหะผสม X / Hastelloy X / NO6002 / 2.4665;

โลหะผสม G-30 / Hastelloy G-30 / NO6030 / 2.4603;

โลหะผสม X-750 / Inconel X-750 / NO7750 / GH145 / 2.4669;

โลหะผสม 20 / ช่างไม้ 20Cb3 / NO8020 / NS312 / 2.4660;

โลหะผสม 31 / NO8031 / 1.4562;

โลหะผสม 901 / NO9901 / 1.4898;

Incoloy 25-6Mo / NO8926 / 1.4529 / Incoloy 926 / โลหะผสม 926;

Inconel 783 / UNS R30783;

แนส 254NM / NO8367;

โมเนล 30C

Nimonic 80A / โลหะผสมนิกเกิล 80a / UNS N07080 / NA20 / 2.4631 / 2.4952

นิโมนิก 263 / NO7263

นิโมนิก 90 / UNS NO7090;

อินคอลอย 907 / GH907;

Nitronic 60 / อัลลอย 218 / UNS S21800
แพ็คเกจ ลังไม้พาเลทถุงไนลอนหรือตามความต้องการของลูกค้า
ขั้นต่ำ 1 ชิ้น
เวลาจัดส่ง 10-100 วันขึ้นอยู่กับปริมาณ
เงื่อนไขการชำระเงิน T / T หรือ Western Union หรือ LC
การจัดส่ง FOB เทียนจิน / เซี่ยงไฮ้, CFR, CIF ฯลฯ
ใบสมัคร ปิโตรเลียม / พลังงาน / เคมี / การก่อสร้าง / ก๊าซ / โลหะวิทยา / การต่อเรือ ฯลฯ
หมายเหตุ มีวัสดุและภาพวาดอื่น ๆ

ยินดีต้อนรับสู่ติดต่อเรา









หน่วย: นิ้ว
ระบุ
ท่อ
ขนาด		 ภายนอก Dia.
(OD)		 ความหนาของผนัง (T) 90o L / R ศอกศูนย์เพื่อสิ้นสุด A 45o L / R ศอกศูนย์สิ้นสุด B 90o ศูนย์ข้อศอก S / R เพื่อสิ้นสุด A ประเดิมศูนย์จบมช ความยาวหมวก
จ
ช. 5S ช. 10S ช. 40S ช. 80S
1/2 0.840 0.065 0.083 0.109 0.147 1.50 0.625   1.00 1.00
3/4 1.050 0.065 0.083 0.113 0.154 1.12 0.438   1.13 1.00
1 1.315 0.065 0.109 0.133 0.179 1.50 0.875 1.00 1.50 1.50
1-1 / 4 1.660 0.065 0.109 0.140 0.191 1.88 1.00 1.25 1.88 1.50
1-1 / 2 1.900 0.065 0.109 0.145 0.200 2.25 1.12 1.50 2.25 1.50
2 2.375 0.065 0.109 0.154 0.218 3.00 1.38 2.00 2.50 1.50
2-1 / 2 2.875 0.083 0.120 0.203 0.276 3.75 1.75 2.50 3.00 2.00
3 3.500 0.083 0.120 0.216 0.300 4.50 2.00 3.00 3.38 2.50
4 4.500 0.083 0.120 0.237 0.337 6.00 น 2.50 4.00 4.13 3.00
5 5.563 0.109 0.134 0.258 0.375 7.50 3.12 5.00 4.88 3.50
6 6.625 0.109 0.134 0.280 0.432 9.00 น 3.75 6.00 น 5.63 4.00
8 8.625 0.109 0.148 0.322 0.500 12.00 น 5.00 8.00 น 7.00 น 5.00
10 10.750 0.134 0.165 0.375 0.500 15.00 น 6.25 10.00 น 8.50 6.00 น
12 12.750 0.156 0.180 0.375 0.500 18.00 น 7.50 12.00 น 10.00 น 7.00 น
14 14.000 0.156 0.250 0.375 0.500 21.00 น 8.75 14.00 น 11.00 น 7.50
16 16.000 0.165 0.250 0.375 0.500 24.00 น 10.00 น 16.00 น 12.00 น 8.00 น
18 18.000 0.165 0.250 0.375 0.500 27.00 น 11.25 18.00 น 13.50 น 9.00 น
20 20.000 0.188 0.250 0.375 0.500 30.00 น 12.50 น 20.00 น 15.00 น 10.00 น
24 24.000 0.218 0.250 0.375 0.500 36.00 น 13.50 น 24.00 น 17.00 น 12.00 น





หน่วย: นิ้ว
ระบุ
ท่อ
ขนาด		 ภายนอก Dia.
(OD)		 ความหนาของผนัง (T) ศูนย์ข้อศอก 90o L / R เพื่อสิ้นสุด A ศูนย์ศอก 45 R L / R ถึงจุดสิ้นสุด B ศูนย์ข้อศอก 90 90 S / R เพื่อสิ้นสุด A
ช. 5S ช. 10S ช. 40S ช. 80S
1/2 0.840 0.065 0.083 0.109 0.147 1.50 0.625
3/4 1.050 0.065 0.083 0.113 0.154 1.12 0.438
1 1.315 0.065 0.109 0.133 0.179 1.50 0.875 1.00
1-1 / 4 1.660 0.065 0.109 0.140 0.191 1.88 1.00 1.25
1-1 / 2 1.900 0.065 0.109 0.145 0.200 2.25 1.12 1.50
2 2.375 0.065 0.109 0.154 0.218 3.00 1.38 2.00
2-1 / 2 2.875 0.083 0.120 0.203 0.276 3.75 1.75 2.50
3 3.500 0.083 0.120 0.216 0.300 4.50 2.00 3.00
4 4.500 0.083 0.120 0.237 0.337 6.00 น 2.50 4.00
5 5.563 0.109 0.134 0.258 0.375 7.50 3.12 5.00
6 6.625 0.109 0.134 0.280 0.432 9.00 น 3.75 6.00 น
8 8.625 0.109 0.148 0.322 0.500 12.00 น 5.00 8.00 น
10 10.750 0.134 0.165 0.375 0.500 15.00 น 6.25 10.00 น
12 12.750 0.156 0.180 0.375 0.500 18.00 น 7.50 12.00 น
14 14.000 0.156 0.250 0.375 0.500 21.00 น 8.75 14.00 น
16 16.000 0.165 0.250 0.375 0.500 24.00 น 10.00 น 16.00 น
18 18.000 0.165 0.250 0.375 0.500 27.00 น 11.25 18.00 น
20 20.000 0.188 0.250 0.375 0.500 30.00 น 12.50 น 20.00 น
24 24.000 0.218 0.250 0.375 0.500 36.00 น 13.50 น 24.00 น

6 '' SCH80s อลูมิเนียมอัลลอยด์รัศมียาว 90 องศา
