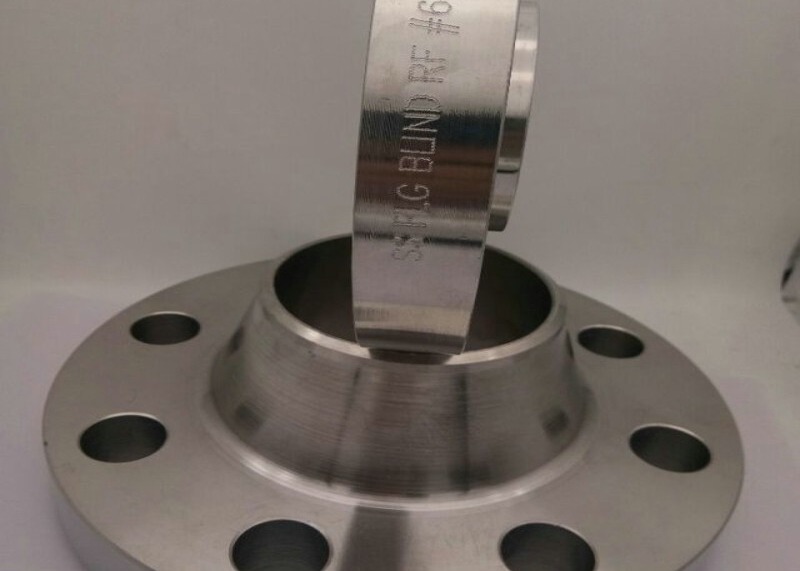

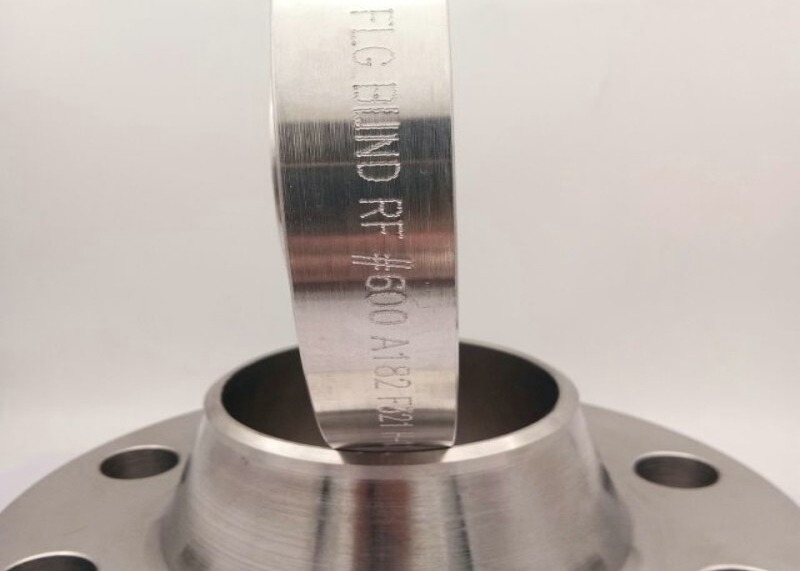

SS ASTM A182 F321H-3 "600 # Sch10s สลิปบนหน้าแปลน RF WN ราคาแปลน

SS ASTM A182 F321H-3 "600 # Sch10s หน้าแปลนคอเชื่อม RF WN ราคาหน้าแปลน

รายละเอียดผลิตภัณฑ์โดยละเอียด

สลิปออนหน้าแปลน หน้าแปลนแบบสวมเป็นประเภทที่นิยมของหน้าแปลนท่อนี่คือประเภทของหน้าแปลนที่เลื่อนไปที่ปลายท่อแล้วเชื่อมเข้าที่ครีบเหล่านี้เหมาะอย่างยิ่งสำหรับการใช้งานแรงดันต่ำสิ่งเหล่านี้ติดตั้งและเชื่อมเข้ากับท่อต่างๆได้อย่างง่ายดายการเชื่อมช่วยลดต้นทุนการผลิตท่อเหล่านี้มีให้เลือกหลายขนาดและการใช้งาน เหตุใดจึงนิยมใช้สลิปบนหน้าแปลนในการเชื่อมหน้าแปลนคอ? สำหรับผู้ใช้จำนวนมากใบบนหน้าแปลนยังคงเป็นที่ต้องการในการเชื่อมหน้าแปลนคอเนื่องจากสาเหตุต่อไปนี้: เนื่องจากต้นทุนที่ต่ำกว่าในตอนแรก ความแม่นยำลดลงที่จำเป็นในการตัดท่อให้มีความยาว ความสะดวกในการจัดตำแหน่งของชุดประกอบ ความแข็งแรงที่คำนวณได้ของครีบสลิปออนภายใต้ความดันภายในนั้นอยู่ที่ประมาณสองในสามของหน้าแปลนคอเชื่อม

คำอธิบาย:

นี้ริมฝีปากบนหน้าแปลนเชื่อม เป็นไปตามมาตรฐาน JISเป็นระบบหน้าแปลนที่ผลิตโดยประเทศญี่ปุ่นหน้าแปลนประเภทนี้มีข้อกำหนดมากมายเช่น SOP, SPH, หน้าแปลนตาบอด, หน้าแปลนจาน, หน้าแปลนคอเชื่อมเป็นต้น

ลื่นบนหน้าแปลนเชื่อม ลื่นบนท่อและเชื่อม (โดยปกติทั้งภายในและภายนอก) เพื่อให้มีความแข็งแรงและป้องกันการรั่วซึมหน้าแปลนสลิปออนเป็นเครื่องชั่งที่มีต้นทุนต่ำและไม่ต้องการความแม่นยำสูงเมื่อตัดท่อให้มีความยาวหน้าแปลน SO เหล่านี้บางครั้งอาจมีเจ้านายหรือฮับและสามารถทำด้วยการเจาะเพื่อให้เหมาะกับท่อหรือท่อ

วัสดุของหน้าแปลนเป็นเหล็กกล้าคาร์บอนหน้าแปลนสามารถเชื่อมต่อท่อวาล์วปั๊มและอุปกรณ์อื่น ๆ เพื่อสร้างระบบท่อเป็นเครื่องจักรปิโตรเลียมเคมีน้ำไฟฟ้าการต่อเรือระบบท่อและอุปกรณ์ที่ใช้กันอย่างแพร่หลายมากที่สุด

วิธีการวัดครีบสลิปออน
วัดผลของ:

• OD:เส้นผ่านศูนย์กลางภายนอก
• ID:เส้นผ่านศูนย์กลางภายใน
• BC:วงกลมสายฟ้า
• HD:เส้นผ่านศูนย์กลางรู

คุณสมบัติที่สำคัญของ Slip-On Flanges:
คุณสมบัติที่สำคัญบางประการมีดังนี้:
ขนาดเดียวเหมาะกับตารางท่อทั้งหมด
ผู้ผลิตสามารถตัดท่อให้มีความยาวได้ง่ายขึ้นสำหรับหน้าแปลนแบบสวม
ความหนาที่น้อยลงของหน้าแปลนนี้ช่วยให้สามารถจัดตำแหน่งรูสลักได้ง่ายขึ้น
โดยทั่วไปไม่เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิความดันสูง

ข้อดีของใบบนครีบ:
การติดตั้งต้นทุนต่ำ
ใช้เวลาน้อยลงในการตรวจสอบความถูกต้องของท่อตัด
พวกมันค่อนข้างง่ายกว่าในการจัดตำแหน่ง
หน้าแปลนสลิปออนมีดุมต่ำเนื่องจากท่อหลุดเข้าไปในหน้าแปลนก่อนการเชื่อม
หน้าแปลนถูกเชื่อมทั้งภายในและภายนอกเพื่อให้มีความแข็งแรงเพียงพอ
ป้องกันการรั่วซึม

กลุ่มผลิตภัณฑ์ -
ขนาด:1/8 "NB ถึง 48" NB.
ชั้น:150 #, 300 #, 400 #, 600 #, 900 #, 1500 # & 2500 #
สลิปสแตนเลสบนครีบ:ASTM A 182, 240
เกรด:F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, สแตนเลสดูเพล็กซ์ UNS S31803, 2205, สแตนเลส Super Duplex UNS S32750

ใบเหล็กคาร์บอนบนครีบ:ASTM A 105, ASTM A 181

สลิปเหล็กอัลลอยบนครีบ:ASTM A 182, GR F1, F11, F22, F5, F9, F91

โลหะผสมนิกเกิลสลิปบนครีบ:Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276

โลหะผสมทองแดงสลิปบนครีบ:ทองแดงทองเหลืองและ Gunmetal

สลิปบนหน้าแปลนมาตรฐาน
ANSI:ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

BS:BS4504, BS4504, BS1560, BS10

กลุ่มผลิตภัณฑ์ -
ขนาด:1/8 "NB ถึง 48" NB.
ชั้น:150 #, 300 #, 400 #, 600 #, 900 #, 1500 # & 2500 #
สลิปสแตนเลสบนครีบ:ASTM A 182, 240
เกรด:F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, สแตนเลสดูเพล็กซ์ UNS S31803, 2205, สแตนเลส Super Duplex UNS S32750

ใบเหล็กคาร์บอนบนครีบ:ASTM A 105, ASTM A 181

สลิปเหล็กอัลลอยบนครีบ:ASTM A 182, GR F1, F11, F22, F5, F9, F91

โลหะผสมนิกเกิลสลิปบนครีบ:Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276

โลหะผสมทองแดงสลิปบนครีบ:ทองแดงทองเหลืองและ Gunmetal

สลิปบนหน้าแปลนมาตรฐาน
ANSI:ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

BS:BS4504, BS4504, BS1560, BS10

สลิปบนหน้าแปลนเชื่อม SOHFF ด้วย JIS B2220 - 1984 5K 10K 16K 20K สำหรับปิโตรเลียม

ข้อมูลจำเพาะ:

ประเภท:SOHFF หน้าแปลน

วัสดุ: SS400

มาตรฐาน: JIS B2220-1984

ความดัน: 5K, 10K, 16K, 20K

ขนาด: 15A-1500A

การเคลือบผิว: น้ำมันกันสนิม, สีเหลือง, สังกะสี
