หน้าแปลน

1. แอพลิเคชัน:

สำหรับการปิดผนึกหรือเชื่อมต่อท่อ / ท่อ -e

2. วัสดุ:

90/10 ทองแดงโลหะผสมนิกเกิล 304,304L, 316,316L, เหล็กคาร์บอนหรือวัสดุอื่น ๆ ตามคำขอ

3. มาตรฐาน:

ANSI, DIN, JIS, BS, EN1092-1

4. ขนาด:

DN15 (1/2 ") ถึง DN5000 (200")

5. ประเภท:

หน้าแปลนเกลียว, ซ็อกเก็ตหน้าแปลนเชื่อม, หน้าแปลนตาบอด, หน้าแปลนอื่น ๆ

ข้อกำหนดประเภท

คอเชื่อม

1, ที่ต้องการสำหรับแรงดันสูง, ต่ำกว่าศูนย์หรืออุณหภูมิสูง

2 ฮับจะเรียวและเบื่อเพื่อให้ตรงกับเส้นผ่านศูนย์กลางภายในของท่อดังนั้นการไหลจึงไม่ถูก จำกัด ป้องกันความวุ่นวายและลดการกัดเซาะ

3, ถ่ายภาพรังสีได้อย่างง่ายดายและให้การกระจายความเครียดที่ดีเยี่ยม

ลื่นบน

1, ไม่ปกติใช้ในการใช้งานที่มีความเครียดสูงเนื่องจากฮับต่ำและงานเชื่อม

2, Silps เหนือด้านนอกของท่อ

3, ภายในของหน้าแปลนเชื่อมที่ฮับและจุดสิ้นสุดของท่อ

ข้อต่อตัก

1, ใช้สำหรับการจัดตำแหน่งสายฟ้าหรือการเข้าถึงสำหรับการทำความสะอาดที่จำเป็น

2 คล้ายกับหน้าลื่นเมื่อใช้กับปลายข้อต่อปลายตัก

3, รัศมีที่จุดตัดของหน้าแปลนและเจาะเพื่อให้ตรงกับส่วนปลายข้อต่อต้นขั้ว

ตอบ

1, ใช้ซึ่งการเชื่อมจะเป็นอันตราย

2 ออกแบบมาสำหรับการใช้งานแรงดันต่ำและไม่เป็นวงจร

3 เจาะเป็นเกลียวเพื่อให้ตรงกับด้ายท่อ

4, เรียวในการปิดผนึกท่อและหน้าแปลน

ซ็อกเก็ตเชื่อม

1, สำหรับกระบวนการทางเคมีขนาดเล็ก, ไฮดรอลิกและสายการกระจายกระแส

2 คล้ายกับหน้าแปลนลื่นบน

3, เจาะเคาน์เตอร์ตรงกับท่อเจาะ, ช่วยให้การไหลไม่ จำกัด ของ

4, เจาะเบื่อจากฮับด้านข้างเหมาะกับเส้นผ่าศูนย์กลางด้านนอกของท่อ - สามารถแทรกท่อในซ็อกเก็ตที่มีการเชื่อมเนื้อที่ฮับ

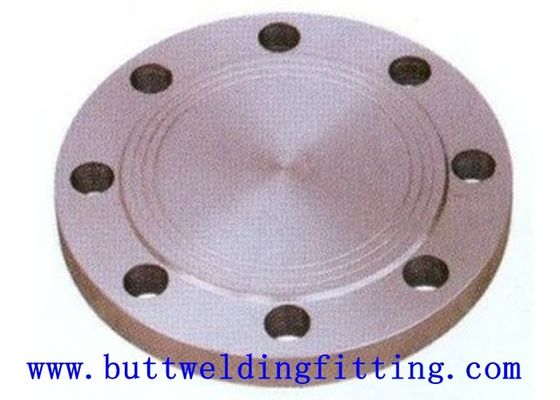

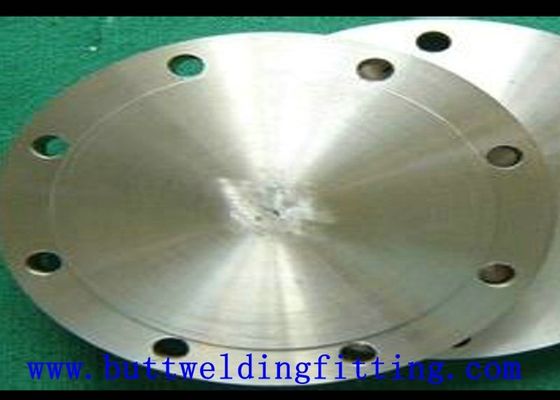

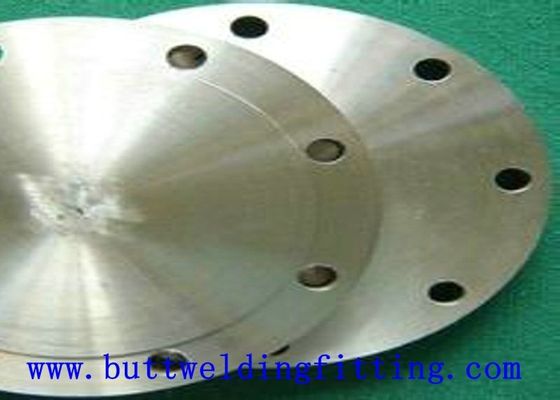

ตาบอด

1, ใช้เพื่อปิดปลายท่อ

2 ไม่มีเบื่อ

3, อนุญาตให้เข้าถึงสายที่ปิดผนึก

ครีบอื่น ๆ

Orifice, Expander, Reducing, Lightweight, Outlets Outlets, คอเชื่อมยาว, เมตริก, ภาพวาดของกองทัพเรือ, ภาพวาดลูกค้า
