| สถานที่กำเนิด: | เซี่ยงไฮ้, จีน (แผ่นดินใหญ่) |
|---|---|
| ชื่อแบรนด์: | TOBO |
| ได้รับการรับรอง: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| หมายเลขรุ่น: | TOBO324234 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | Negotation |
| รายละเอียดการบรรจุ: | กรณีไม้หรือพาเลท |
| เวลาการส่งมอบ: | 3, 0000pcs ต่อเดือน |
| เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram |
| ชื่อสินค้า: | ASME B16.9 DN15 - DN1200 WP316L วัสดุซีลปะเก็นแผลเกลียวสำหรับหน้าแปลนท่อ | สี: | สีใด ๆ |
|---|---|---|---|
| ขนาด: | DN15- DN1200 | วัสดุ: | โลหะ |
| สถานที่กำเนิด: | เซี่ยงไฮ้, จีน (แผ่นดินใหญ่) | ได้รับการรับรอง: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| ใบสมัคร: | ปิโตรเลียม / พลังงาน / เคมี / การก่อสร้าง / GaS / โลหะผสม / การต่อเรือ ฯลฯ | ||
| เน้น: | ปะเก็นโลหะลูกฟูก,ปะเก็นสแตนเลส |
||
ปะเก็นโลหะลูกฟูก ASME B16.9 DN15 - DN1200 WP316L สำหรับสารเคมี
รายละเอียด:
1. ผลิตภัณฑ์ผลิตขึ้นตามมาตรฐานปะเก็นที่เกี่ยวข้องทั้งหมดเพื่อให้เหมาะกับการกำหนดหน้าแปลน: ASME B 16.20, ASME B 16.5, BS1560, ASME B 16.47 A (B), BS EN 1092, DIN, JIS และ NF ฯลฯ
2. สายไฟสีตาม ASME B 16.20 ตามคำขอ
มาตรฐานผลิตภัณฑ์:
การผลิตของเราเป็นไปตามมาตรฐาน ASME B 16.20, MSS SP-44, API 605, DIN, JIS, JPI, BS 1560, JG / T, GB / T, HG, SH, ฯลฯ หรือผลิตภัณฑ์ที่สามารถปรับแต่งตาม ตามความต้องการของลูกค้า โปรดระบุภาพวาดเฉพาะถ้าใช้ปะเก็นในตัวแลกเปลี่ยนความร้อนพร้อมซี่โครง

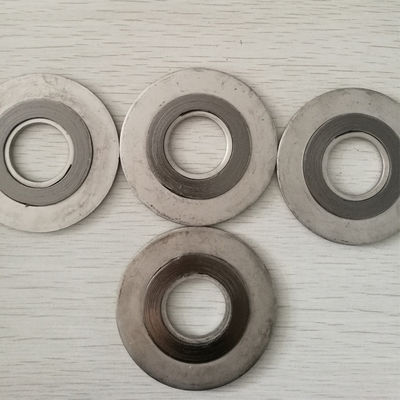

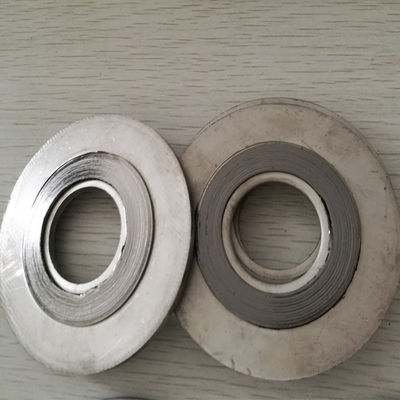

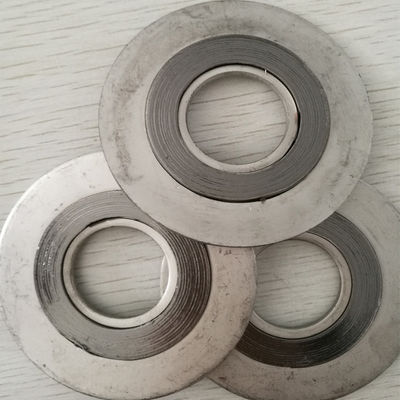

ประเภทของปะเก็นวงแหวนรอบตัว:
gasekest แผลเกลียว, มี 4 ประเภท:
SW - ประเภทพื้นฐาน
ประเภทการก่อสร้างขั้นพื้นฐานที่ไม่มีวงแหวนด้านนอกและด้านในที่แข็งเสริมด้วยโลหะหลายชนิดด้วย
ฟิลเลอร์เพื่อให้มีเสถียรภาพมากขึ้นและลักษณะการบีบอัดที่ดีขึ้น - เหมาะสำหรับลิ้นและร่องตัวผู้
และหญิงหรือร่องหน้าแปลนประกอบ
SWI - ประเภทวงแหวน
แหวนโลหะแข็งด้านในทำหน้าที่เป็นตัวบีบอัด เพื่อป้องกันการสะสมของของแข็งลด
การไหลเชี่ยวของของเหลวในกระบวนการและลดการกัดเซาะ ปะเก็นอยู่ระหว่างหน้าแปลนเจาะและด้านใน
เส้นผ่าศูนย์กลางวงแหวนพื้นที่จะเต็มไปด้วยแหวนโลหะภายในที่เป็นของแข็ง - เหมาะสำหรับหน้าแปลนท่อชายและหญิง
SWC - ประเภทวงแหวนรอบนอก
วงแหวนด้านนอกที่เป็นของแข็งจะหาตำแหน่งของปะเก็นบนหน้าแปลนอย่างแม่นยำเพื่อให้ความแข็งแรงของรัศมีเพิ่มขึ้น
ป้องกันปะเก็นระเบิดและทำหน้าที่เป็นตัว จำกัด การบีบอัด ในกรณีที่ติดตั้งวงแหวนรอบนอกมันง่ายมาก
ในการติดตั้งปะเก็นหน้าแปลนเพราะปลายวงแหวนด้านนอกจะสัมผัสกับสลักเกลียว - เหมาะสำหรับใช้กับแบน
ใบหน้าและหน้ายกหน้า
SWCI - ประเภท Inner & Outer Rings
วงแหวนด้านในและปะเก็นวงแหวนรอบนอกจะช่วยเพิ่มการ จำกัด ตัวบีบอัดสำหรับปะเก็นด้านใน
และด้านนอก มันจะป้องกันการกัดกร่อนที่หน้าแปลนในพื้นที่วงแหวน - เหมาะสำหรับใช้กับใบหน้าแบน
และหน้าแปลนยกขึ้นและระบุไว้สำหรับบริการแรงดัน / อุณหภูมิสูง - Class 900LB และสูงกว่าหรือที่ไหน
มีสื่อที่มีฤทธิ์กัดกร่อนหรือเป็นพิษ
โครงสร้าง:
1. แถบโลหะ: แถบโลหะแปรรูปมีความยืดหยุ่นและการกู้คืนที่ดี มันให้ฟิลเลอร์ความต้านทานแรงดึงเพียงพอ
2. ฟิลเลอร์: ส่วนนี้เป็นตัวหลักของปะเก็นและวัสดุที่แตกต่างกันจะใช้ในเงื่อนไขที่แตกต่างกัน
3. ศูนย์กลางแหวน: แหวนตรงกลางไม่ได้สัมผัสโดยตรงกับของเหลวที่มีอยู่ มันทำจากเหล็กคาร์บอนและแผ่นอิเล็กโทรดหรือทาสีเพื่อหลีกเลี่ยงการกัดกร่อน วัสดุอื่น ๆ ตามคำขอ
4. วงแหวนภายใน: วงแหวนด้านในถูกใช้เพื่อหลีกเลี่ยงการบีบอัดมากเกินไปเนื่องจากแรงดันที่นั่งสูงในการให้บริการแรงดันสูงและยังใช้เพื่อลดความปั่นป่วนในพื้นที่หน้าแปลน มันทำจากวัสดุชนิดเดียวกับแถบโลหะปะเก็น
วัสดุ:
| วัสดุเหล็ก | ฟิลเลอร์ | ความหนาทั่วไป (มม.) | ||||
| ชื่อ | รหัส | ชื่อ | รหัส | อุณหภูมิที่ใช้งานได้℃ | ปะเก็นรูปตัววี / แหวน | ปะเก็น / แหวนรูปตัว W |
| เหล็กกล้าคาร์บอน | CS | แรี่ใยหินชนิดหนึ่ง | เอเอสบี | 500 | 3.2 / 2.0 4.5 / 3.0 5.5 / 3.0 | 4.8 / 3.0 7.2 / 4.0 |
| เหล็กกล้าไร้สนิม | 304 (L) 316 (L) | กราไฟท์ | FG | 650 | ||
| Monel | จันทร์ | เทฟลอน | PTEF | 260 | ||
| นิกเกิล, Nitanium | พรรณี | ไมกา | ไมกา | 850 | ||
| Inconel | Inc | เครื่องเคลือบดินเผา | CER | 1300 | ||
Hastelloy โลหะผสม | ทรง | องค์กรไม่แสวงหา แรี่ใยหินชนิดหนึ่ง | NAF | 500 | ||
