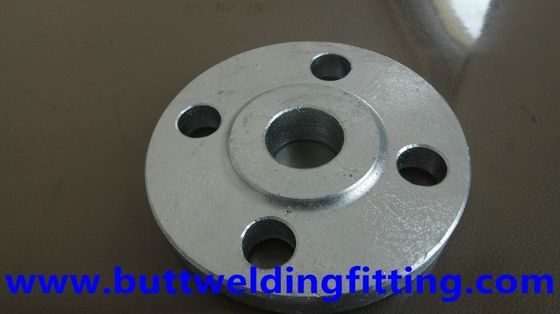

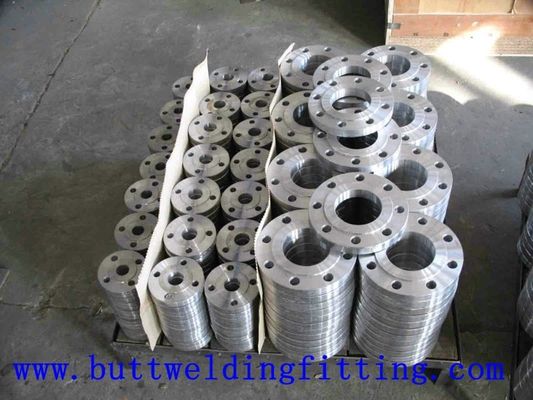

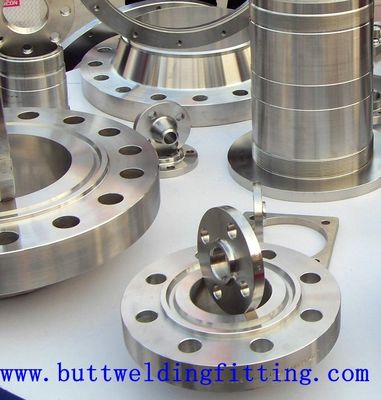

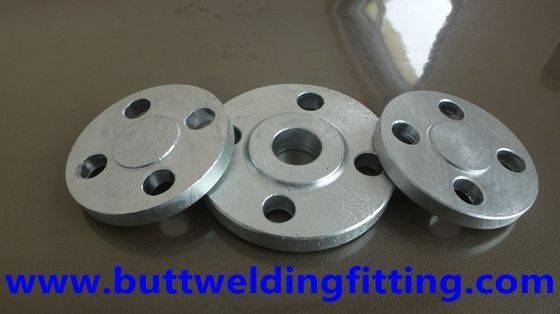

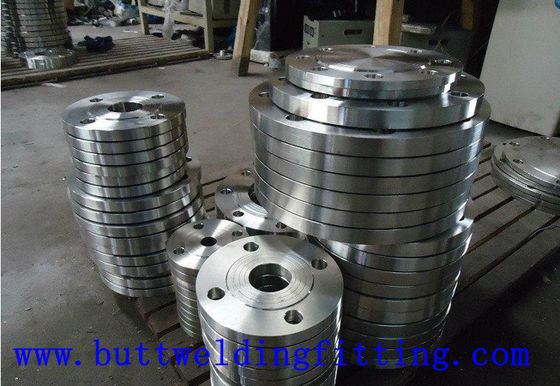

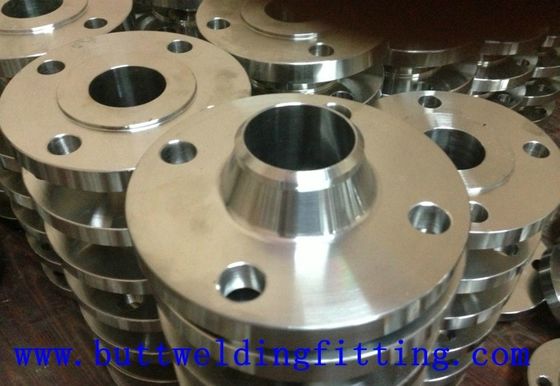

1/2 นิ้ว - หน้าแปลนเหล็กหลอมเหล็ก 48 นิ้วหน้าแปลนท่อเหล็ก A182 / F51 / Inconel 625
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | TOBO |
| ได้รับการรับรอง | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| หมายเลขรุ่น | หน้าแปลน |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | USD ，negotiation |
| รายละเอียดการบรรจุ | ปิโตรเลียม / พลังงาน / เคมี / การก่อสร้าง / ก๊าซ / โลหะผสม / การต่อเรือเป็นต้น |
| เวลาการส่งมอบ | 10-100 วันทำการหลังจากได้รับการชำระเงินของคุณ |
| เงื่อนไขการชำระเงิน | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต | 5, 000pcs ต่อเดือน |
รายละเอียดสินค้า
| ขนาด | 1/2 '' - 60 '' | วัสดุเกรด | A105 Cabon steel |
|---|---|---|---|
| มาตรฐาน | ASME B16.5 | ชนิด | A105 Cabon steel |
| มาตรฐาน หรือไม่เป็น | มาตรฐาน | ||
| เน้น | อุปกรณ์หลอมและครีบหน้าแปลนเชื่อมชน,butt weld flanges |
||
รายละเอียดสินค้า
1/2 นิ้ว - หน้าแปลนเหล็กหลอมเหล็ก 48 นิ้วหน้าแปลนท่อเหล็ก A182 / F51 / Inconel 625
| flangeType | หน้าแปลนเหล็กคาร์บอน WN SO BL JIN ECT |
| มาตรฐาน | ASME / ANSI B16.5 |
| ขนาด | 2/1 '' ~ 60 '' |
| อัตราความดัน | 150 ถึง 2,500 ปอนด์ |
| กระบวนการผลิต | Push, กด, Forge, Cast, ฯลฯ |
| วัสดุ | เหล็กกล้าคาร์บอนสแตนเลส |
| เหล็กกล้าคาร์บอน | ASTM A 105, ASTM A 181 |
| หน้าแปลนเหล็ก Allloy | ASTM A182 F5; F11; F22; F91; F51 ASTM A350 LF1; LF2; A350 LF3; LF4; LF6; LF8 |
| หน้าแปลนสแตนเลส | ASTM A182 F304 / 304H / 304L ASTM A182 F316 / 316H / 316L ASTM A182 F321 / 321H ASTM A182 F347 / 347H |
| หน้าแปลนโลหะผสมนิกเกิล | Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276 |
| หน้าแปลนทองแดงผสม | ทองแดงทองเหลือง & ปืนกล |
| มาตรฐานการผลิต | ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2627, DIN2627, DIN2628, DIN2629, DIN2631, DIN2633, DIN2635, DIN2636, DIN2636, DIN2636 BS: BS4504, BS4504, BS1560, BS10 |
| บรรจุภัณฑ์ | กรณีไม้พาเลทถุงไนลอนหรือตามความต้องการของลูกค้า |
| MOQ | 1pcs |
| เวลาจัดส่ง | 10-100 วันขึ้นอยู่กับปริมาณ |
| เงื่อนไขการชำระเงิน | T / T หรือ Wester N Union หรือ LC |
| การส่งสินค้า | FCA เทียนจิน / เซี่ยงไฮ้ CFR, CIF ฯลฯ |
| ใบสมัคร | ปิโตรเลียม / พลังงาน / เคมี / การก่อสร้าง / ก๊าซ / โลหะผสม / การต่อเรือเป็นต้น |
| หมายเหตุ | วัสดุและภาพวาดอื่น ๆ ที่มีอยู่ |
รายละเอียด:
หน้าแปลนเหล็กขนาดกะทัดรัดหน้าแปลน 1/2 นิ้ว - 48 นิ้วและ 150 # ถึง 2500 # ด้วย A182 / F51 / Inconel 625
Compact Flanges (RCF), NORSOK L005, A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70
- RCF NORSOK NCF5 ซีรี่ส์
ขึ้นอยู่กับรหัส NORSOK L005 เหมาะสำหรับการปิดผนึกที่สำคัญพร้อมกับการขยายตัวทางความร้อนสูงการโหลดแบบวนรอบเช่น Risers ระบบการจอดเรือแบบจุดเดียวท่อร่วมไอดีต้นไม้ X-Trees ท่อใต้ทะเลเครื่องแลกเปลี่ยนความร้อน
- ข้อได้เปรียบของ RCF
- ประหยัดพื้นที่
- ลดน้ำหนักได้มากถึง 70% ~ 80% กว่าครีบ ANSI
- Double Independent Seals ปลอดภัยยิ่งขึ้น
- วิธีการปิดผนึกที่เป็นบวก
- ระบบซีลในตัว (ทั้งภายในและภายนอก)
- ช่วงที่ใหญ่ขึ้นในอุณหภูมิการออกแบบและความดัน
- ประหยัดพื้นที่
- หลักการทำงานของ RCF
- หลักการออกแบบที่กะทัดรัดของ RCF คือหน้าแปลนประกอบด้วยสองซีลอิสระ ตราประทับแรกถูกสร้างขึ้นโดยการประยุกต์ใช้แรงกดผนึกที่นั่งที่ส้นหน้าแปลน ซีลหลักคือวงแหวนซีลทรงเครื่อง แรงซีลแหวนนั้นมาจากพลังงานที่เก็บไว้แบบยืดหยุ่นในวงแหวนซีลที่มีความเครียด การรั่วไหลของส้นเท้าใด ๆ จะให้แรงดันภายในที่กระทำต่อวงแหวนซีลภายในซึ่งจะเพิ่มความเข้มข้นของการซีล
- ขนาด RCF และคะแนนความดัน
- ขนาด 1/2” ~ 48” และ Class 150 # ถึง 2500 # ในระดับความดัน
- ขนาดใหญ่ขึ้นและระดับแรงดันที่สูงขึ้นตามคำขอ
- วัสดุ RCF
- ASTM A105, A350 LF2, LF6, A694 F52 ~ F70
- AISI 4130, AISI 8630
- A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825
- วัสดุอื่น ๆ ตามคำขอ
- RCF IX seal ring, แรงตามแนวแกนจะกระทำกับเรียวของวงแหวนซีลโลหะและแปลเป็นแรงผนึกแนวรัศมี ยิ่งไปกว่านั้นเมื่อมีการโหลดล่วงหน้าเพิ่มขึ้นมุมเอียงจะถูกปิดและหน้าสัมผัสจะเกิดขึ้นที่ลิ่มด้านนอกในขณะที่สลักเกลียวก่อนโหลดส่วนใหญ่จะถูกถ่ายโอนเนื่องจากแรงอัดระหว่างหน้าแปลนที่ส้นเท้า
- การออกแบบและตรวจสอบ RCF
- Yuhong Special Steel ให้บริการการคำนวณตาม ASME หมวด VIII Division 1, 2 และ 3 นอกจากนี้เรายังมีวิศวกรซอฟต์แวร์ ANSYS เพื่อทำการวิเคราะห์และตรวจสอบการออกแบบ
