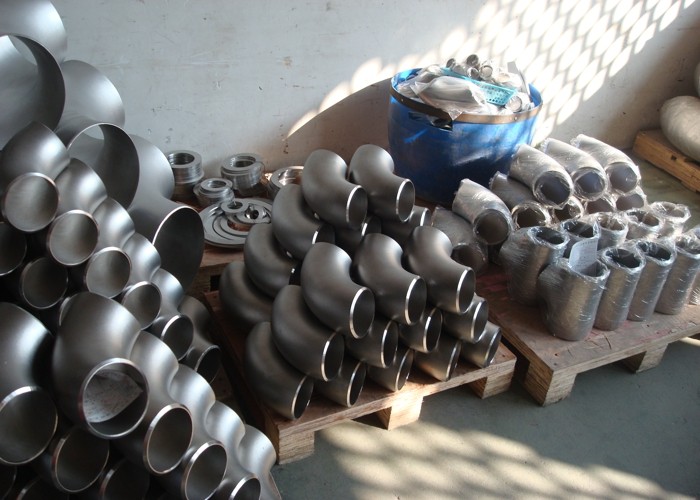

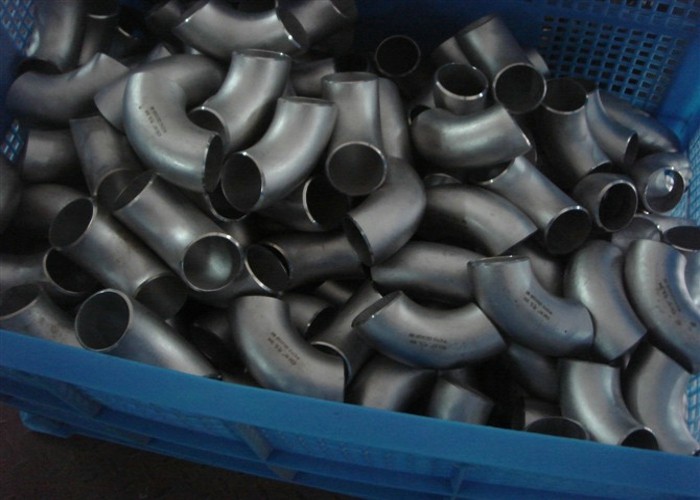

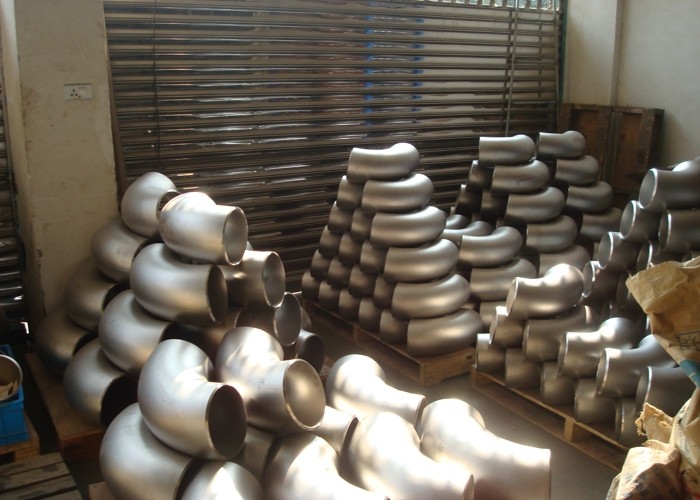

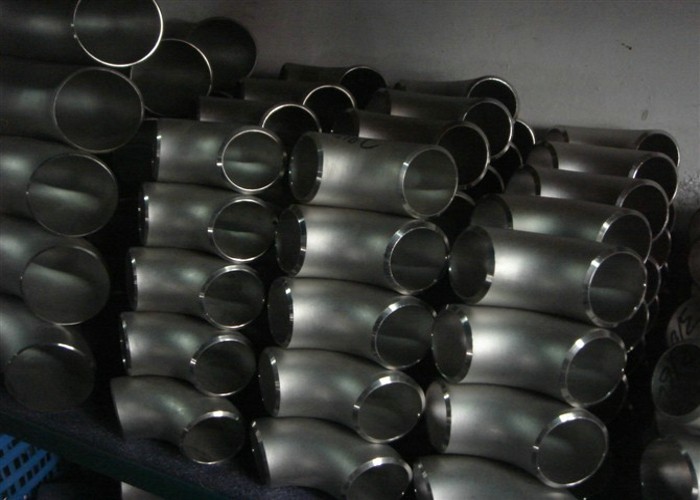

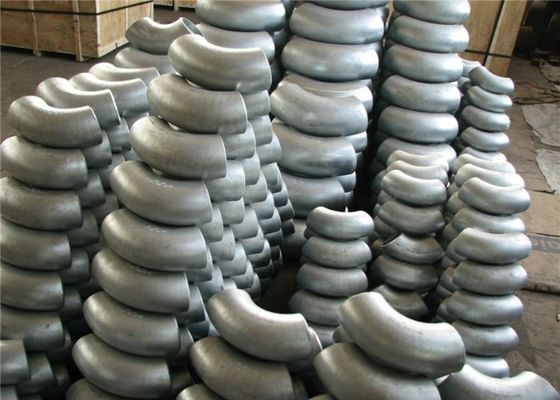

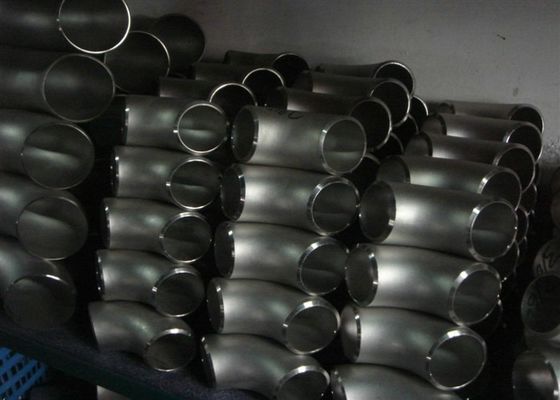

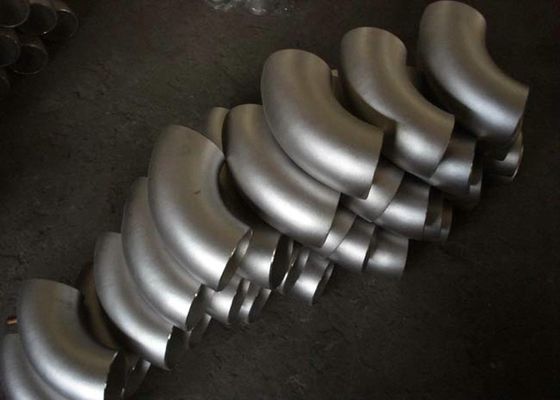

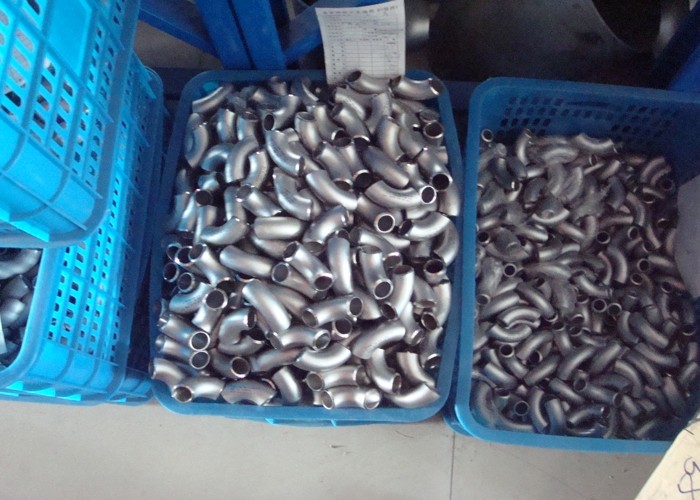

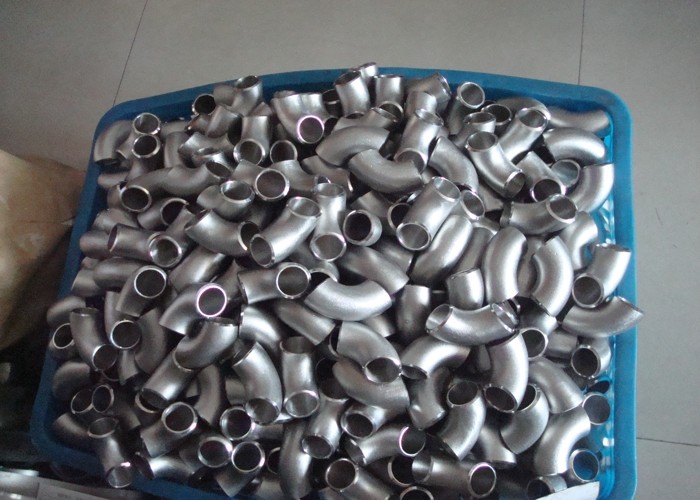

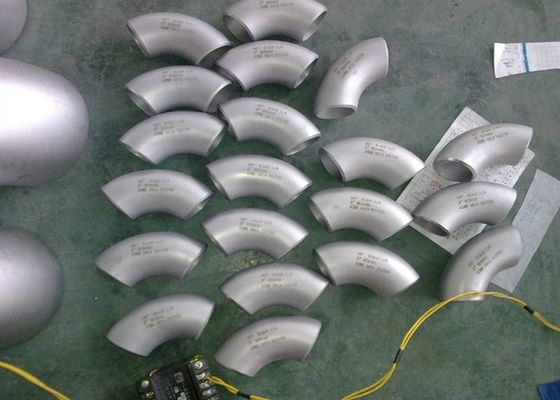

อุปกรณ์เชื่อมข้อต่อสแตนเลสสตีลข้อศอกเชื่อมท่อ SS ข้อศอก SCH5S-SCHXXS

ประเภทข้อศอก

ข้อศอกสแตนเลส, 45/90/180 รอยข้อศอก / ไร้รอยต่อ; ข้อศอกกลับ

มาตรฐาน

ASME / ANSI B16.9

ขนาด

2/1 '' ~ 48 '' (Seamless); 16 '' ~ 72 '' (Welded)

ความหนาของผนัง

Sch5 ~ Sch160XXS

กระบวนการผลิต

Push, กด, Forge, Cast, ฯลฯ

วัสดุ

เหล็กกล้าคาร์บอน, สแตนเลส, โลหะผสมเหล็ก, สแตนเลสเพล็กซ์, เหล็กโลหะผสมนิกเกิล

เหล็กกล้าคาร์บอน

ASTM A234 WPB, WPC;

เหล็กกล้าไร้สนิม

304 / SUS304 / UNS S30400 / 1.4301

304L / UNS S30403 / 1.4306;

304H / UNS S30409 / 1.4948;

309S / UNS S30908 / 1.4833

309H / UNS S30909;

310S / UNS S31008 / 1.4845;

310H / UNS S31009;

316 / UNS S31600 / 1.4401;

316Ti / UNS S31635 / 1.4571;

316H / UNS S31609 / 1.4436;

316L / UNS S31603 / 1.4404;

316LN / UNS S31653;

317 / UNS S31700;

317L / UNS S31703 / 1.4438;

321 / UNS S32100 / 1.4541;

321H / UNS S32109;

347 / UNS S34700 / 1.4550;

347H / UNS S34709 / 1.4912;

348 / UNS S34800;

โลหะผสมเหล็ก

ASTM A234 WP5 / WP9 / WP11 / WP12 / WP22 / WP91;

ASTM A860 WPHY42 / WPHY52 / WPHY60 / WPHY65;

ASTM A420 WPL3 / WPL6 / WPL9;

เหล็กกล้าดูเพล็กซ์

ASTM A182 F51 / S31803 / 1.4462;

ASTM A182 F53 / S2507 / S32750 / 1.4401;

ASTM A182 F55 / S32760 / 1.4501 / Zeron 100;

2205 / F60 / S32205;

ASTM A182 F44 / S31254 / 254SMO / 1.4547;

17-4PH / S17400 / 1.4542 / SUS630 / AISI630;

F904L / NO8904 / 1.4539;

725LN / 310MoLN / S31050 / 1.4466

253MA / S30815 / 1.4835;

เหล็กโลหะผสมนิกเกิล

โลหะผสม 200 / นิกเกิล 200 / NO2200 / 2.4066 / ASTM B366 WPN

โลหะผสม 201 / นิกเกิล 201 / NO2201 / 2.4068 / ASTM B366 WPNL;

โลหะผสม 400 / Monel 400 / NO4400 / NS111 / 2.4360 / ASTM B366 WPNC;

โลหะผสม K-500 / Monel K-500 / NO5500 / 2.475;

โลหะผสม 600 / Inconel 600 / NO6600 / NS333 / 2.4816;

โลหะผสม 601 / Inconel 601 / NO6001 / 2.4851;

โลหะผสม 625 / Inconel 625 / NO6625 / NS336 / 2.4856;

โลหะผสม 718 / Inconel 718 / NO7718 / GH169 / GH4169 / 2.4668;

โลหะผสม 800 / Incoloy 800 / NO8800 / 1.4876;

โลหะผสม 800H / Incoloy 800H / NO8810 / 1.4958;

โลหะผสม 800HT / ​​Incoloy 800HT / ​​NO8811 / 1.4959;

โลหะผสม 825 / Incoloy 825 / NO8825 / 2.4858 / NS142;

โลหะผสม 925 / Incoloy 925 / NO9925;

Hastelloy C / อัลลอยด์ C / NO6003 / 2.4869 / NS333;

อัลลอยด์ C-276 / Hastelloy C-276 / N10276 / 2.4819;

โลหะผสม C-4 / Hastelloy C-4 / NO6455 / NS335 / 2.4610;

โลหะผสม C-22 / Hastelloy C-22 / NO6022 / 2.4602;

โลหะผสม C-2000 / Hastelloy C-2000 / NO6200 / 2.4675;

โลหะผสม B / Hastelloy B / NS321 / N10001;

โลหะผสม B-2 / Hastelloy B-2 / N10665 / NS322 / 2.4617;

โลหะผสม B-3 / Hastelloy B-3 / N10675 / 2.4600;

โลหะผสม X / Hastelloy X / NO6002 / 2.4665;

ล้อแม็ก G-30 / Hastelloy G-30 / NO6030 / 2.4603;

โลหะผสม X-750 / Inconel X-750 / NO7750 / GH145 / 2.4669;

โลหะผสม 20 / ช่างไม้ 20Cb3 / NO8020 / NS312 / 2.4660;

โลหะผสม 31 / NO8031 / 1.4562;

อัลลอย 901 / NO9901 / 1.4898;

Incoloy 25-6Mo / NO8926 / 1.4529 / Incoloy 926 / อัลลอย 926;

Inconel 783 / UNS R30783;

NAS 254NM / NO8367;

Monel 30C

Nimonic 80A / Nickel Alloy 80a / UNS N07080 / NA20 / 2.4631 / 2.4952

Nimonic 263 / NO7263

Nimonic 90 / UNS NO7090;

Incoloy 907 / GH907;

Nitronic 60 / อัลลอย 218 / UNS S21800

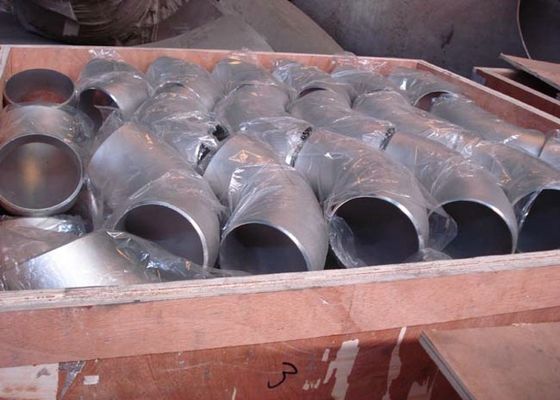

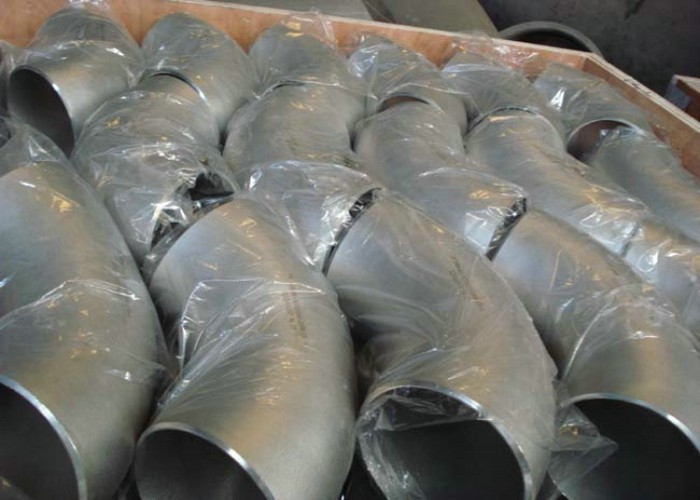

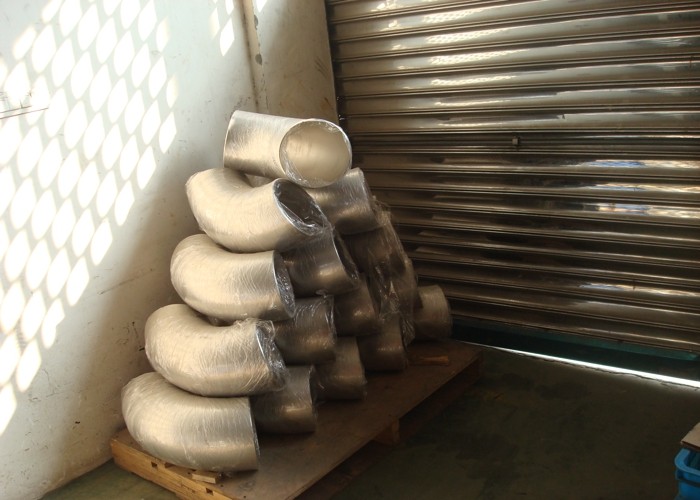

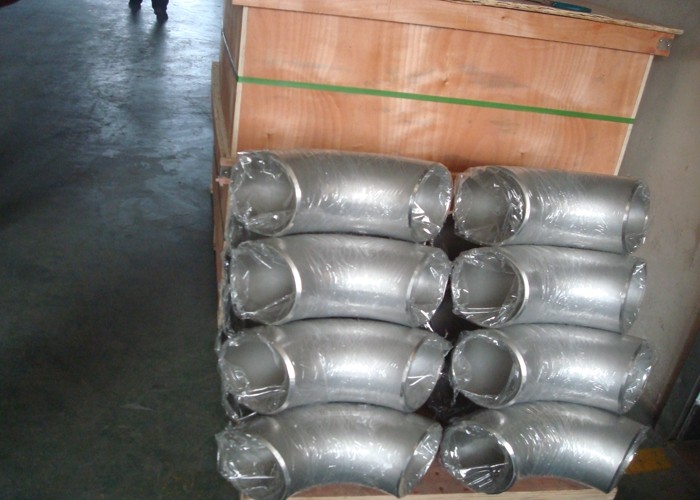

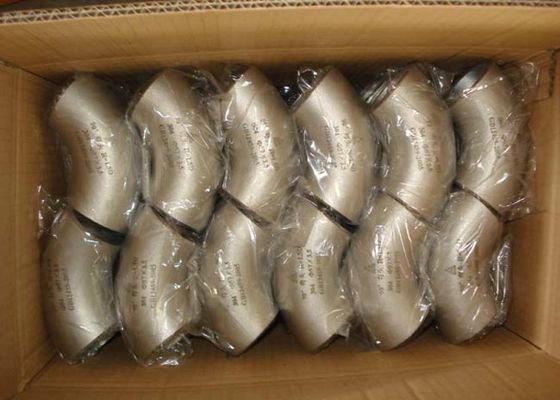

บรรจุภัณฑ์

กรณีไม้พาเลทถุงไนลอนหรือตามความต้องการของลูกค้า

MOQ

1pcs

เวลาจัดส่ง

10-100 วันขึ้นอยู่กับปริมาณ

เงื่อนไขการชำระเงิน

T / T หรือ Wester N Union หรือ LC

การส่งสินค้า

FOB เทียนจิน / เซี่ยงไฮ้ CFR, CIF, ฯลฯ

ใบสมัคร

ปิโตรเลียม / พลังงาน / เคมี / การก่อสร้าง / ก๊าซ / โลหะผสม / การต่อเรือเป็นต้น

หมายเหตุ

วัสดุและภาพวาดอื่น ๆ ที่มีอยู่

ยินดีต้อนรับที่จะติดต่อเรา

90o LAD RADIUS
ข้อศอก

45o RADIUS ยาว
ข้อศอก

ตรง TEES

CAPS

หน่วย: นิ้ว
น้อย
ท่อ
ขนาด

นอก Dia
(OD)

ความหนาของผนัง (T)

90o L / R

ข้อศอก

ศูนย์ถึง

สิ้นสุด

Elbow 45o L / R

ศูนย์ถึงจุดจบ

ศอก 90o S / R

ศูนย์ถึงจุดจบ

Sch.5S

Sch.10S

Sch.40S

Sch.80S

1/2

0.840

0.065

0.083

0.109

0.147

1.50

0.625

3/4

1.050

0.065

0.083

0.113

0.154

1.12

0.438

1

1.315

0.065

0.109

0.133

0.179

1.50

0.875

1.00

1-1 / 4

1.660

0.065

0.109

0.140

0.191

1.88

1.00

1.25

1-1 / 2

1.900

0.065

0.109

0.145

0.200

2.25

1.12

1.50

2

2.375

0.065

0.109

0.154

0.218

3.00

1.38

2.00

2-1 / 2

2.875

0.083

0.120

0.203

0.276

3.75

1.75

2.50

3

3.500

0.083

0.120

0.216

0.300

4.50

2.00

3.00

4

4.500

0.083

0.120

0.237

0.337

6.00

2.50

4.00

5

5.563

0.109

0.134

0.258

0.375

7.50

3.12

5.00

6

6.625

0.109

0.134

0.280

0.432

9.00

3.75

6.00

8

8.625

0.109

0.148

0.322

0.500

12.00

5.00

8.00

10

10.750

0.134

0.165

0.375

0.500

15.00

6.25

10.00

12

12.750

0.156

0.180

0.375

0.500

18.00

7.50

12.00

14

14.000

0.156

0.250

0.375

0.500

21.00

8.75

14.00

16

16.000

0.165

0.250

0.375

0.500

24.00

10.00

16.00

18

18.000

0.165

0.250

0.375

0.500

27.00

11.25

18.00

20

20.000

0.188

0.250

0.375

0.500

30.00

12.50

20.00

24

24.000

0.218

0.250

0.375

0.500

36.00

13.50

24.00
