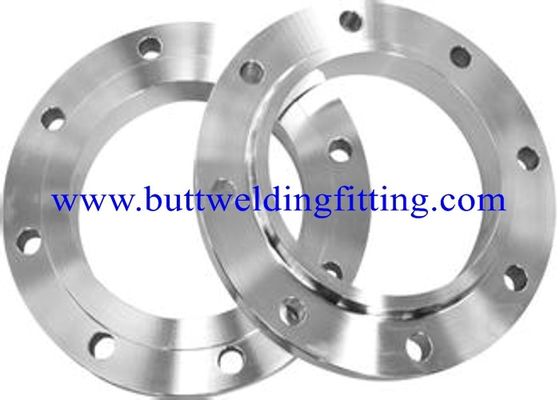

หน้าแปลนเหล็กกล้าคาร์บอน A105, A105N บนหน้าแปลนเชื่อม, คลาส 150 ถึง 2500 ANSI B16.5

คำอธิบายรายละเอียดผลิตภัณฑ์

ข้อต่อหัวครีบ หน้าแปลนลื่นบนเป็นประเภทที่นิยมของหน้าแปลนท่อ เหล่านี้เป็นประเภทของหน้าแปลนที่เลื่อนผ่านปลายท่อแล้วเชื่อมในสถานที่ หน้าแปลนเหล่านี้เหมาะสำหรับการใช้งานแรงดันต่ำ ติดตั้งและเชื่อมเข้ากับท่อต่าง ๆ ได้อย่างง่ายดาย การเชื่อมลดต้นทุนการผลิตของท่อเหล่านี้ มีให้เลือกหลายขนาดและแอพพลิเคชั่น เหตุใดจึงนิยมใช้สลิปบนหน้าแปลนเชื่อมคอ? สำหรับผู้ใช้หลายคนการใช้สลิปบนครีบยังคงเป็นที่ต้องการของครีบหน้าคอเนื่องจากเหตุผลดังต่อไปนี้: ด้วยต้นทุนที่ต่ำกว่า ความแม่นยำลดลงที่จำเป็นในการตัดท่อให้ยาว ความสะดวกในการจัดตำแหน่งของแอสเซมบลีที่มากขึ้น ความแข็งแรงที่คำนวณได้ของหน้าแปลนแบบสลิปภายใต้ความดันภายในคือประมาณสองในสามของหน้าแปลนคอเชื่อม

วิธีการวัดครีบลื่นบน?
วัดจาก:

• OD: เส้นผ่านศูนย์กลางภายนอก
• ID: เส้นผ่าศูนย์กลางภายใน
• BC: วงกลม Bolt
• HD: เส้นผ่าศูนย์กลางรู

คุณสมบัติที่สำคัญของหน้าแปลน Slip-On:
คุณสมบัติที่สำคัญบางประการมีดังนี้:
ขนาดเดียวเหมาะกับกำหนดการท่อทั้งหมด
ผู้ประดิษฐ์สามารถตัดท่อตามความยาวได้ง่ายกว่าสำหรับหน้าแปลนข้อต่อหัว
ความหนาที่น้อยกว่าของหน้าแปลนนี้ช่วยให้จัดแนวรูสลักเกลียวได้ง่ายขึ้น
โดยทั่วไปไม่ต้องการสภาพแวดล้อมที่มีอุณหภูมิความดันสูง

ข้อดีของการลื่นบนครีบ:
การติดตั้งต้นทุนต่ำ
ใช้เวลาน้อยลงในการตรวจสอบความถูกต้องของท่อตัด
การจัดตำแหน่งค่อนข้างง่ายกว่า
หน้าแปลนแบบสลิปมีฮับต่ำเนื่องจากท่อหลุดเข้าไปในหน้าแปลนก่อนทำการเชื่อม
หน้าแปลนเชื่อมทั้งภายในและภายนอกเพื่อให้มีความแข็งแรงเพียงพอ
พวกเขาป้องกันการรั่วไหล

ผลิตภัณฑ์ -
ขนาด: 1/8 "NB ถึง 48" NB
ชั้น: 150 #, 300 #, 400 #, 600 #, 900 #, 1500 # & 2500 #
สลิปสแตนเลสบนหน้าแปลน: ASTM A 182, A 240
เกรด: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, เพล็กซ์สแตนเลส UNS S31803, 2205, ซูเปอร์เพล็กซ์สแตนเลส UNS S32750

ใบเหล็กคาร์บอนบนหน้าแปลน: ASTM A 105, ASTM A 181

ใบเหล็กอัลลอยด์บนหน้าแปลน: ASTM A 182, GR F1, F11, F22, F5, F9, F91

สลิปโลหะผสมนิกเกิลบนหน้าแปลน: Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276

Copper Alloys Slip on Flanges: ทองแดง, ทองเหลือง & Gunmetal

การจัดส่งบนมาตรฐานครีบ
ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
ดิน:   DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2627, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2633, DIN2635, DIN2635, DIN2636, DIN2636, DIN2636

BS: BS4504, BS4504, BS1560, BS10

ผลิตภัณฑ์ -
ขนาด: 1/8 "NB ถึง 48" NB
ชั้น: 150 #, 300 #, 400 #, 600 #, 900 #, 1500 # & 2500 #
สลิปสแตนเลสบนหน้าแปลน: ASTM A 182, A 240
เกรด: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, เพล็กซ์สแตนเลส UNS S31803, 2205, ซูเปอร์เพล็กซ์สแตนเลส UNS S32750

ใบเหล็กคาร์บอนบนหน้าแปลน: ASTM A 105, ASTM A 181

ใบเหล็กอัลลอยด์บนหน้าแปลน: ASTM A 182, GR F1, F11, F22, F5, F9, F91

สลิปโลหะผสมนิกเกิลบนหน้าแปลน: Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276

Copper Alloys Slip on Flanges: ทองแดง, ทองเหลือง & Gunmetal

การจัดส่งบนมาตรฐานครีบ
ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
ดิน:   DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2627, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2633, DIN2635, DIN2635, DIN2636, DIN2636, DIN2636

BS: BS4504, BS4504, BS1560, BS10

ใบบนหน้าแปลนเชื่อม SOHFF กับ JIS B2220 - 1984 5K 10K 16K 20K สำหรับปิโตรเลียม

คำอธิบาย :

ริมฝีปากบนหน้าแปลนเชื่อม นี้เป็นไปตามมาตรฐาน JIS มันเป็นระบบหน้าแปลนทำโดยญี่ปุ่น หน้าแปลนชนิดนี้มีคุณสมบัติมากมายเช่น SOP, SPH, หน้าแปลนตาบอด, จานหน้าแปลน, หน้าแปลนคอรอย, ฯลฯ

การจัดส่งบนหน้าแปลนเชื่อม จะลื่นผ่านท่อและรอย (ปกติทั้งภายในและภายนอก) เพื่อให้ความแข็งแรงและป้องกันการรั่วไหล หน้าแปลนแบบ Slip-on อยู่ที่ปลายต้นทุนต่ำของเครื่องชั่งและไม่ต้องการความแม่นยำสูงเมื่อตัดท่อตามความยาว หน้าแปลน SO เหล่านี้บางครั้งอาจมีเจ้านายหรือฮับและสามารถทำด้วยเจาะเพื่อให้เหมาะกับท่อหรือท่อ

วัสดุของครีบคือเหล็กคาร์บอน หน้าแปลนสามารถเชื่อมต่อท่อวาล์วปั๊มและอุปกรณ์อื่น ๆ เพื่อสร้างระบบท่อ มันเป็นเครื่องจักร, ปิโตรเลียม, เคมี, น้ำ, ไฟฟ้า, ภาคต่อเรือระบบท่อและอุปกรณ์ส่วนใหญ่ที่ใช้กันอย่างแพร่หลายท่อ

ข้อมูลจำเพาะ:

ประเภท: หน้าแปลน SOHFF

วัสดุ: SS400

มาตรฐาน: JIS B2220-1984

ความดัน: 5K, 10K, 16K, 20K

ขนาด: 15A-1500A

การเคลือบผิว: น้ำมันกันสนิม, สีเหลือง, ชุบสังกะสี
