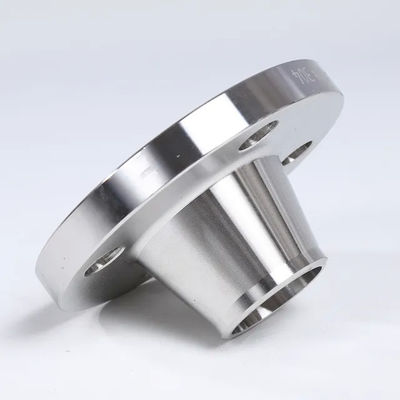

Custom Silver ASTM / ASME Ring Type Joint Long Weld Neck Forged Stainless Steel Ss 304 316 Weld Neck Flanges Type

ข้อต่อแบบวงแหวน คอเชื่อมยาว ฟอร์จ หน้าแปลนสแตนเลส ss 304 316182 ขนาด: 1/2" (DN15) - 100" (DN2500)

ข้อมูลจำเพาะ:
ขนาด:1/2" (DN15) - 100" (DN2500)
ชื่อแบรนด์: ทูโบ
ระดับ:ชั้น 150 ชั้น 300 ชั้น 400 ชั้น 600 ชั้น 900 ชั้น 1500 ฯลฯ
เชี่ยวชาญ:ตามภาพวาด

มาตรฐาน:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
ดินแดง:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
BS:
BS4504, BS4504, BS1560, BS10 ฯลฯ

หน้าแปลนแบบอินทิกรัลซึ่งเรียกอีกอย่างว่าหน้าแปลนคอเชื่อมแบบยาว (หน้าแปลน LWN) ใช้สำหรับสถานการณ์ที่มีแรงกดดันสูง ใช้หน้าแปลนคอแบบเชื่อมแบบรวมศูนย์ และสำหรับกรณีที่มีแรงดันสูงมาก ควรใช้หน้าแปลนคอแบบยาวในกรณีนี้ รอยเชื่อมจะอยู่ห่างจากวงแหวนเพื่อหลีกเลี่ยงการรวมแรงเค้นดัดและความเค้นเชื่อมเข้าด้วยกัน
หน้าแปลนคอเชื่อมยาวคล้ายกับหน้าแปลนคอเชื่อมที่มีคอ/รูเจาะขนาดใหญ่ที่ใช้เชื่อมกับท่อหรืออุปกรณ์อื่นๆ
Long Weld Neck Flange เป็นหน้าแปลนสำหรับวัตถุประสงค์พิเศษซึ่งแตกต่างจากคอเชื่อมมาตรฐาน ผลิตขึ้นด้วยคอขนาดใหญ่จากสต็อกการตีขึ้นรูป หรือสามารถกลึงโดยตรงจากเหล็กเส้นกลมที่หลอมขึ้นรูป

Integral Flanges(หน้าแปลนเชื่อมคอยาว)วัสดุ:
หน้าแปลนเหล็กกล้าไร้สนิม (Long Weld Neck Flanges) : ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

หน้าแปลนเหล็กกล้าคาร์บอน (Long Weld Neck Flanges) : ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70

หน้าแปลนโลหะผสมเหล็ก (หน้าแปลนเชื่อมคอยาว) : ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91

Duplex Steel Integral Flanges (Long Weld Neck Flanges) : ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Super Duplex Integral Flanges (Long Weld Neck Flanges) : ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61

หน้าแปลนโลหะผสมนิกเกิล (หน้าแปลนคอเชื่อมยาว) :นิกเกิล 200 (หมายเลข UNS N02200), นิกเกิล 201 (หมายเลข UNS N02201), Monel 400 (หมายเลข UNS N04400), Monel 500 (UNS หมายเลข N05500), Inconel 800 ( หมายเลข UNS N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276 ), ล้อแม็ก 20 (UNS No. N08020), ไทเทเนียม (เกรด I & II)

หน้าแปลนโลหะผสมทองแดง (หน้าแปลนคอเชื่อมยาว) : UNS No. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS No. C 70600 (Cu -Ni- 90/10), C 71500 (Cu- Ni-70/30)

หน้าแปลนเหล็กกล้าคาร์บอนอุณหภูมิต่ำ (หน้าแปลนเชื่อมคอยาว) : ASTM A350, LF2, LF3

การใช้งานของ Integral Flanges (Long Weld Neck Flanges)
Integral Flanges (Long Weld Neck Flanges) ใช้ในกระบวนการผลิตเคมีและปิโตรเคมี
Integral Flanges (Long Weld Neck Flanges) ใช้ในอุปกรณ์อิเล็กทรอนิกส์
Integral Flanges (Long Weld Neck Flanges) ใช้ในอุปกรณ์แปรรูปเพื่อรักษาความบริสุทธิ์ของผลิตภัณฑ์ในการจัดการกับอาหาร เส้นใยสังเคราะห์
Integral Flanges (Long Weld Neck Flanges) ใช้ในวิศวกรรมทางทะเลและนอกชายฝั่ง

ขนาดของหน้าแปลนอินทิกรัล (หน้าแปลนคอเชื่อมยาว)

ANSI คลาส 300, ASME B16.5
